图解并发包中锁的通用实现原创
导读
这篇文章我们来聊聊Java并发包中锁的实现。因为这其中涉及到了一点数据结构和线程挂起、唤醒等处理流程，我将源码中的关键逻辑绘制成图片的格式，方便大家有一个更加直观的理解。
阅读完本篇文章，你将了解到：
-
抽象同步器AQS的实现原理
-
ReentrantLock实现原理
-
非公平锁和公平锁实现的区别
-
基于这些内容，您也可以自己进一步探索可中断锁的实现原理
-
AQS的核心是state字段以及双端等待队列
-
如何优雅的中断一个线程
1、包结构计算
以下内容是基于JDK 1.8进行分析的。

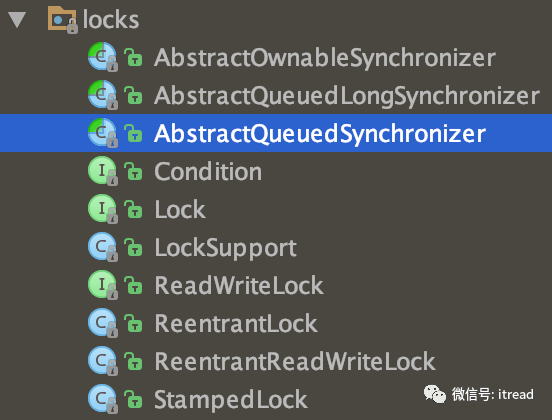

我们查看下java.util.concurrent.locks包下面，发现主要包含如下类：

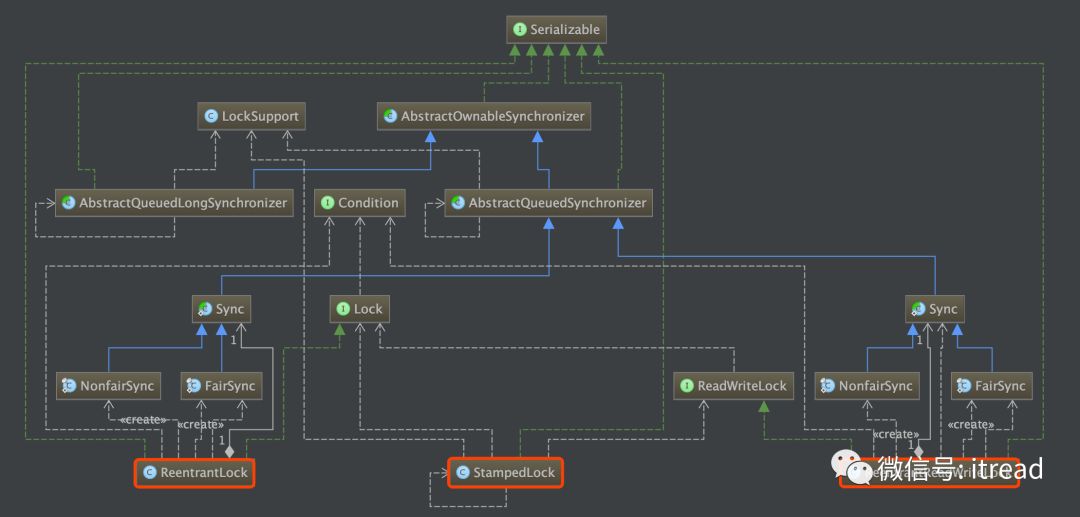

我们来构建他们的UML图：
如上图，抛开内部类，抽象类，接口，主要实现了三把锁：ReentrantLock，StampedLock，ReentrantReadWriteLock。最常用的就是ReentrantLock了，关于ReentrantLock的详细说明以及使用案例：ReentrantLock介绍与使用 https://www.itzhai.com/cpj/introduction-and-use-of-reentrantlock.html 或者公众号发送 ReentrantLock。
我们可以发现ReentrantLock和ReentrantReadWriteLock顶层都是AbstractQueueSynchronizer类。我们先来介绍下AbstractQueuedSynchronizer类。
AbstractQueuedSynchronizer
AbstractQueuedSynchronizer，简写为AQS，抽象队列同步器。它是一个用于构建锁和同步器的框架，许多同步器都可以通过AQS很容易并且高效的构造出来，以下都是通过ASQ构造出来的：ReentrantLock，Semaphore，CountDownLatch，ReentrantReadWriteLock，SynchronousQueue，FutureTask。
接下来，我们先来看看这个抽象同步队列的原理。
2.1、AQS原理
说到AQS，我们必须要先知道它是干嘛的，然后再去研究它。那我直接先讲重点了：AQS是通过队列来辅助实现线程同步的。线程并发争夺state资源，争夺失败的则进入等待队列(同步队列)并进入阻塞状态，在state资源被释放之后，从队列头唤醒被阻塞的线程节点，进行state资源的竞争。
这样势必会涉及很频繁的队列入队出队操作，以及线程的阻塞唤醒操作。这些操作恰恰是最难编写，最容易出错的，为此AQS把这些操作做了封装，以模板的方式提供出来，我们可以通过实现模板的相关方法，实现不一样的锁或者同步器。
AQS使用了模板方法，把同步队列都封装起来了，同时提供了以下五个未实现的方法，用于子类的重写：
AQS数据结构

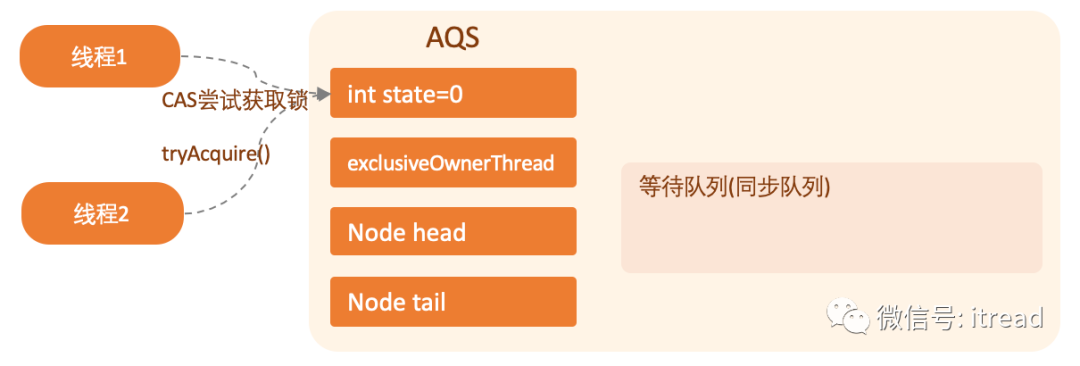

AQS同步器数据结构
如上图，AQS中：
-
state：所有线程通过通过CAS尝试给state设值，当state>0时表示被线程占用；同一个线程多次获取state，会叠加state的值，从而实现了可重入； -
exclusiveOwnerThread：在独占模式下该属性会用到，当线程尝试以独占模式成功给state设值，该线程会把自己设置到exclusiveOwnerThread变量中，表明当前的state被当前线程独占了； -
等待队列(同步队列)：等待队列中存放了所有争夺state失败的线程，是一个双向链表结构。state被某一个线程占用之后，其他线程会进入等待队列；一旦state被释放(state=0)，则释放state的线程会唤醒等待队列中的线程继续尝试cas设值state； -
head：指向等待队列的头节点，延迟初始化，除了初始化之外，只能通过setHead方法进行修改； -
tail：指向等待队列的队尾，延迟初始化，只能通过enq方法修改tail，该方法主要是往队列后面添加等待节点。
等待队列中的节点结构是怎样子的呢？下面我们来看看。

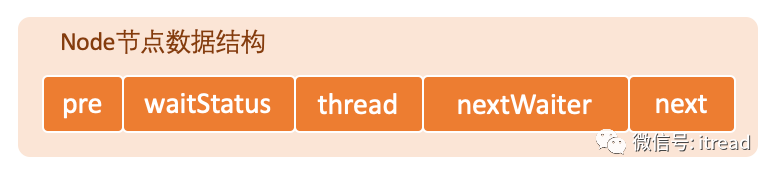

AQS队列节点数据结构
-
pre：指向队列中的上一个节点； -
waitStatus：节点的等待状态，初始化为0，表示正常同步等待： -
CANCELLED：1 节点因超时或者被中断而取消时设置为取消状态； -
SIGNAL：-1 指示当前节点被释放后，需要调用unpark通知后面节点，如果后面节点发生竞争导致获取锁失败，也会将当前节点设置为SIGNAL； -
CONDITION：-2 指示该线程正在进行条件等待，条件队列中会用到； -
PROPAGATE：-3 共享模式下释放节点时设置的状态，表示无限传播下去。 -
thread：当前节点操作的线程； -
nextWaiter：该字段在Condition条件等待中会用到，指向条件队列的下一个节点。或者链接到SHARED常量，表示节点正在以共享模式等待； -
next：指向队列中的下一个节点。
如果想要了解AQS的实现，您需要先知道以下这些内容，因为源码中会大量使用：
LockSupport.park(Object blocker)和LockSupport.unpark(Thread thread)
AQS中线程的阻塞和唤醒基本上都使用这两个方法实现的。其底层都是依赖Unsafe实现的。
LockSupport是用来创建锁和其他同步类的基本线程阻塞的原语。
此类与使用它的每个线程关联一个许可(permit: 0表示无许可，1 表示有许可)，如果有许可，将立刻返回对park()的调用，并且在此过程化消耗掉它。否则，park()会导致线程进入阻塞；调用 unpark() 可使许可证可用，如果尚不可用。不过与信号量不同的是，许可证不会累加，最多只有一个。
该类中常见的两个方法两个方法：
-
park(Object blocker)：实现线程的阻塞。除非有许可，否则出于线程调度目的将阻塞线程；如果有许可，则将许可消耗，然后线程往下继续执行； -
unpark(Thread thread)：实现解除线程的阻塞。如果线程在park方法上被阻塞，则调用该方法将取消阻塞。否则，许可变为1，保证下一次调用park方法不会阻塞。
这两个方法底层是调用了Unsafe中的park和unpark的native方法。
具体底层实现，可以参考这里[1]
cas
我们知道，计算机中提供了cas相关指令，这是一种乐观的并发策略，需要硬件指令集的发展才能支持，实现了：操作+冲突检测的原子性。
IA64 和 X86 使用cmpxchg指令完成CAS功能。
cas 内存位置 旧预期值 新值
CAS存在ABA问题，可以使用版本号进行控制，保证其正确性。
JDK中的CAS，相关类：
Unsafe里面的compareAndSwapInt()以及compareAndSwapLong()等几个方法包装提供。只有启动类加载器加载的class才能访问他，或者通过反射获取。
详细说明：一文带你彻底理解同步和锁的本质(干货) #2.1.5、基于硬件指令
interrupt
相关阅读：如何优雅的中断线程 https://www.itzhai.com/cpj/how-to-interrupt-threads-gracefully.html，或者公众号发送 线程中断。
为了分析AQS的实现原理，我们先挑一个方法来分析。
2.2、AQS中的一般处理流程
为了弄清楚AQS中是如何进行队列同步的，我们先从一个简单的独占加锁方法说起。
2.2.1、public final void acquire(int arg)
这个方法是使用独占模式获取锁，忽略中断。通过至少调用一次tryAcquire成功返回来实现。否则，线程将排队，并可能反复阻塞和解除阻塞，并调用tryAcquire直到成功。
我们先看一下这个方法的入口代码：
1public final void acquire(int arg) {
2 if (!tryAcquire(arg) && // 尝试获取锁，这里是一个在AQS中未实现的方法，具体由子类实现
3 acquireQueued(addWaiter(Node.EXCLUSIVE), arg)) // 获取不到锁，则 1.添加到等待队列 2.不断循环等待重试
4 selfInterrupt();
5}
tryAcquire
一开始，会尝试调用AQS中未实现的方法tryAcquire()尝试获取锁，获取成功则表示获取锁了，该方法的实现一般通过CAS进行设置state尝试获取锁：
不同的锁可以有不同的tryAcquire()实现，所以，你可以看到ReentrantLock锁里面会有非公平锁和公平锁的实现方式。
ReentrantLock公平锁的实现代码在获取锁之前多了一个判断：!hasQueuedPredecessors()，这个是判断如果当前线程节点之前没有其他节点了，那么我们才可以尝试获取锁，这就是公平锁的体现。
addWaiter

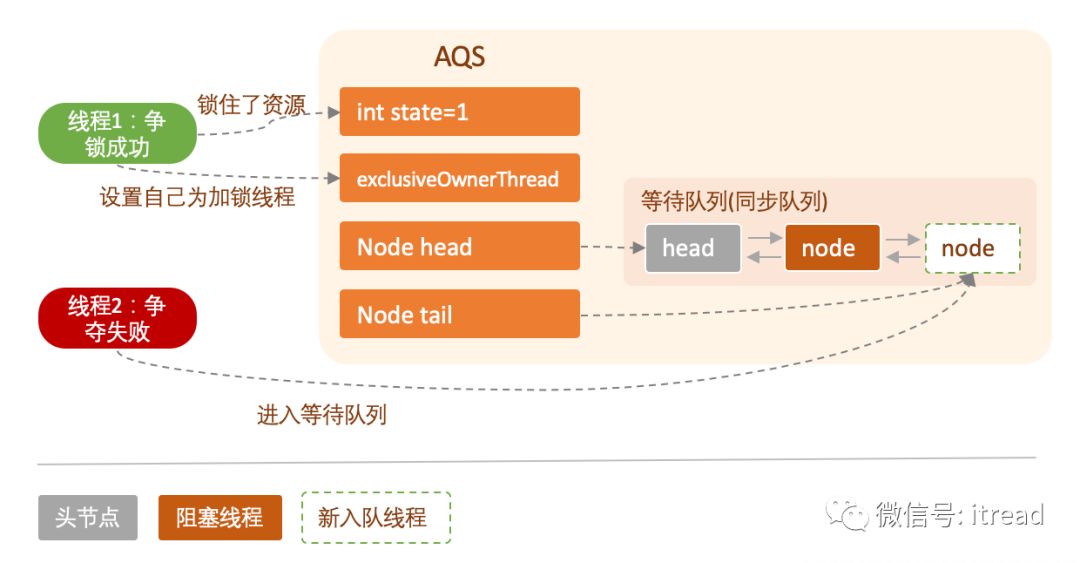

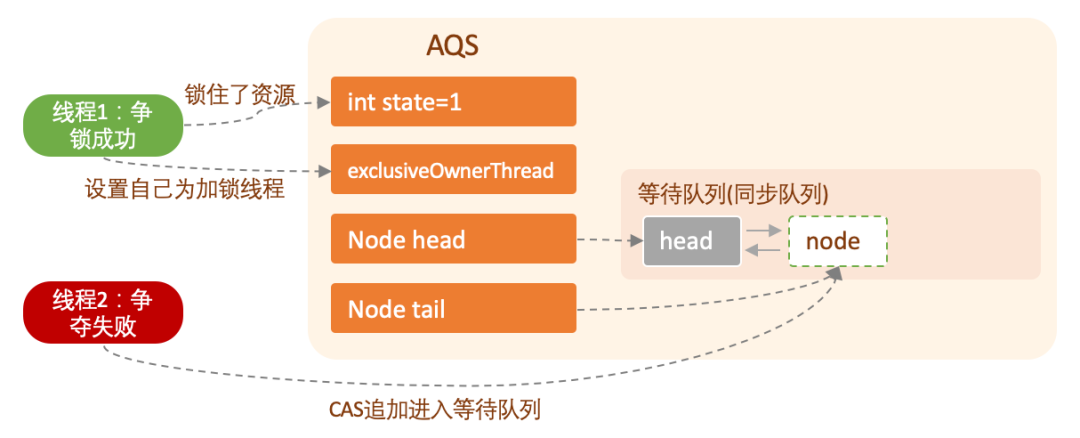

获取锁失败之后，则会进入这一步，这里会尝试把线程节点追加到等待队列后面，是通过CAS进行追加的，追加失败的情况下，会循环重试，直至追加成功为止。如果追加的时候，发现head节点还不存在，则先初始化一个head节点，然后追加上去：
1private Node addWaiter(Node mode) {
2 // 将当期线程构造成Node节点
3 Node node = new Node(Thread.currentThread(), mode);
4 // Try the fast path of enq; backup to full enq on failure
5 Node pred = tail;
6 if (pred != null) {
7 // 将原来尾节点设置为新节点的上一个节点
8 node.prev = pred;
9 // 尝试用新节点取代原来的尾节点
10 if (compareAndSetTail(pred, node)) {
11 // 取代成功，则将原来尾指针的下一个节点指向新节点
12 pred.next = node;
13 return node;
14 }
15 }
16 // 如果当前尾指针为空，则调用enq方法
17 enq(node);
18 return node;
19}
acquireQueued
加入等待队列之后，会执行该方法，不断循环地判断当前线程节点是否在head后面一位，如果是则调用tryAcquire()获取锁，如果获取成功，则把线程节点作为Node head，并把原Node head的next设置为空，断开原来的Node head。注意这个Node head只是占位作用，每次处理的都是Node head的下一个节点：
1final boolean acquireQueued(final Node node, int arg) {
2 boolean failed = true;
3 try {
4 boolean interrupted = false;
5 for (;;) {
6 // 获取该节点的上一个节点，判断是否头节点，如果是则尝试获取锁
7 final Node p = node.predecessor();
8 if (p == head && tryAcquire(arg)) {
9 // 获取锁成功，把当前节点变为头节点
10 setHead(node);
11 p.next = null; // help GC
12 failed = false;
13 return interrupted;
14 }
15 // 判断是否需要阻塞线程，该方法中会把取消状态的节点移除掉，并且把当前节点的前一个节点设置为SIGNAL
16 if (shouldParkAfterFailedAcquire(p, node) &&
17 parkAndCheckInterrupt())
18 interrupted = true;
19 }
20 } finally {
21 if (failed)
22 cancelAcquire(node);
23 }
24}
如果当前节点的pre不是head，或者争抢失败，则会将前面节点的状态设置为SIGNAL。
如果前面的节点状态大于0，表示节点被取消，这个时候会把该节点从队列中移除掉。

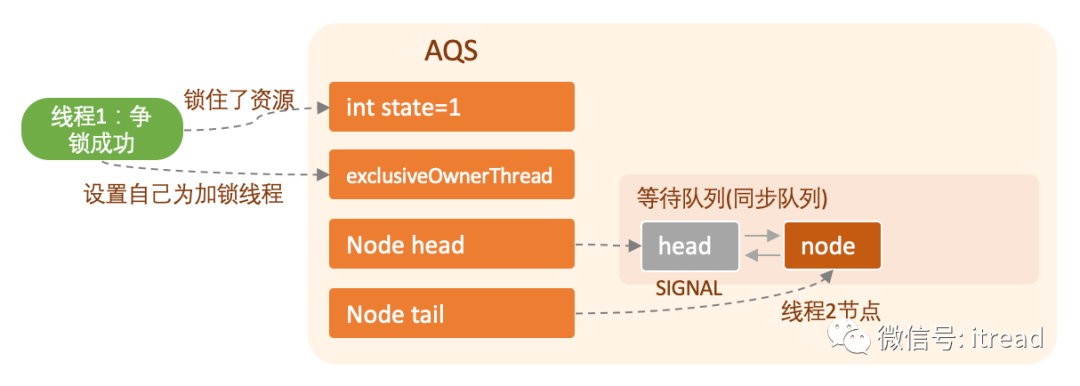

下图为尝试CAS争抢锁，但失败了，然后把head节点状态设置为SIGNAL：
然后再会循环一次尝试获取锁，如果获取失败了，就调用LockSupport.park(this)挂起线程。
那么时候才会触发唤起线程呢？这个时候我们得先看看释放锁是怎么做的了。
大家看AQS的源码的时候，可以发现这里的线程阻塞与唤醒基本上是用一个循环+LockSupport.park+LockSupport.unpark实现的，大家知道为什么要这样做？
相关阅读：如何优雅的挂起线程，或者公众号发送：线程挂起
2.2.2、public final boolean release(int arg)
入口代码如下：
1public final boolean release(int arg) {
2 if (tryRelease(arg)) { // 尝试释放锁
3 Node h = head;
4 if (h != null && h.waitStatus != 0) // 如果头节点waitStatus不为0，则唤醒后续线程节点继续处理
5 unparkSuccessor(h);
6 return true;
7 }
8 return false;
9}
tryRelease()具体由子类实现。一般处理流程是让state减1。
如果释放锁成功，并且头节点waitStatus!=0，那么会调用unparkSuccessor()通知唤醒后续的线程节点进行处理。
注意：在遍历队列查找唤醒下一个节点的过程中，如果发现下一个节点状态是CANCELLED那么就会忽略这个节点，然后从队列尾部向前遍历，找到与头结点最近的没有被取消的节点进行唤醒操作。
唤醒之后，节点对应的线程2又从acquireQueued()方法的阻塞处醒来继续参与争抢锁。并且争抢成功了，那么会把head节点的下一个节点设置为null，让自己所处的节点变为head节点：
这样一个AQS独占式、非中断的抢占锁的流程就结束了。
2.2.3、完整流程
最后我们再以另一个维度的流程来演示下这个过程。

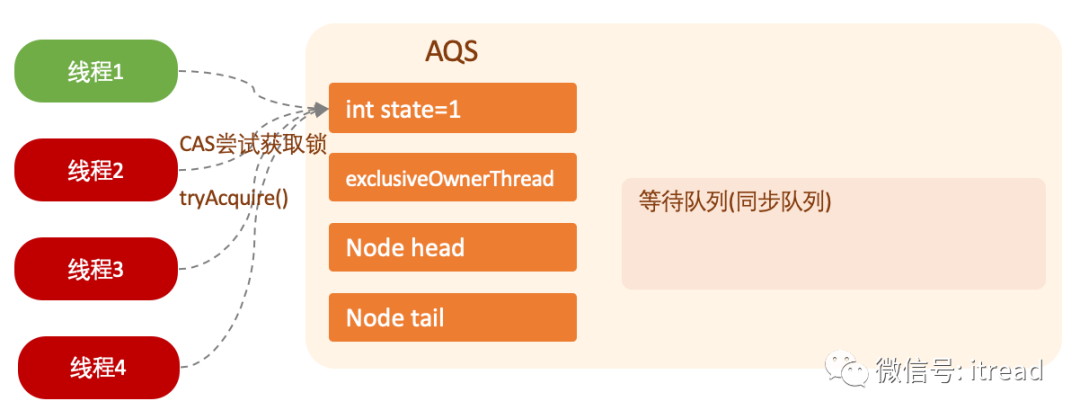

首先有4个线程争抢锁，线程1，成功了，其他三个失败了，分别依次入等待队列：
线程2、线程3依次入队列：

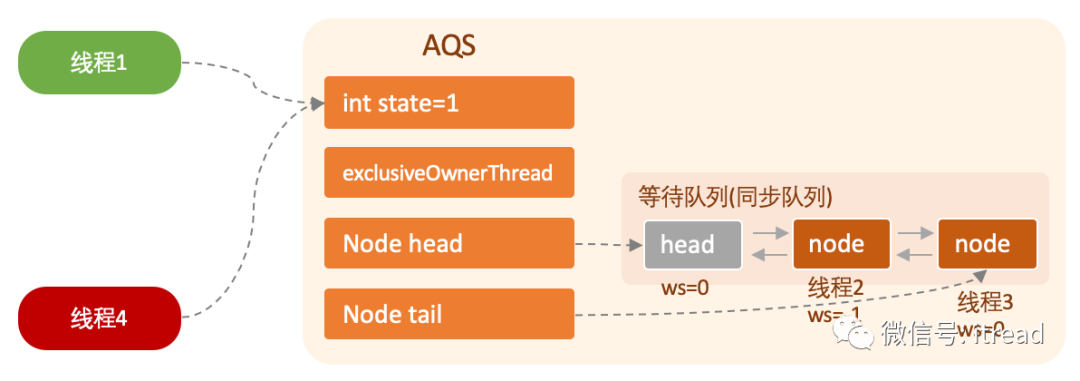

现在突然发生了点事情，假设线程3用的是带有超时时间的tryLock，超过了等待时间，线程3状态变为取消状态了，这个时候，线程4追加到等待队列中后，发现前一个节点的状态是1取消状态，那么会执行操作把线程3节点从队列中移除掉：

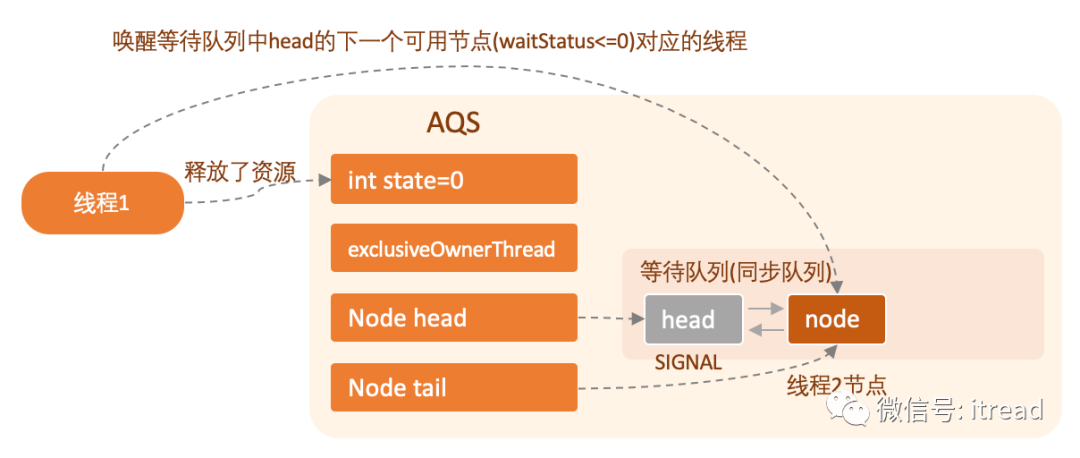

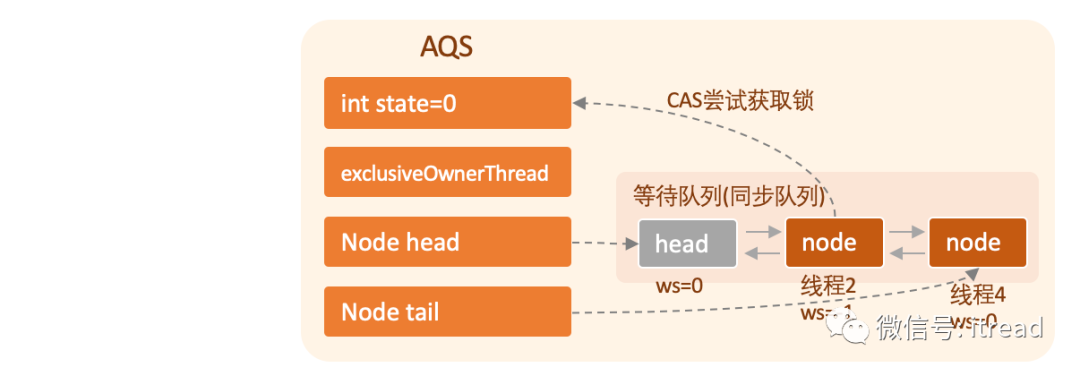

最后，线程1释放了锁，然后把head节点ws设置为0，并且找到了离head最靠近的一个waitStatus<=0的线程并唤醒，然后参与竞争获取锁：

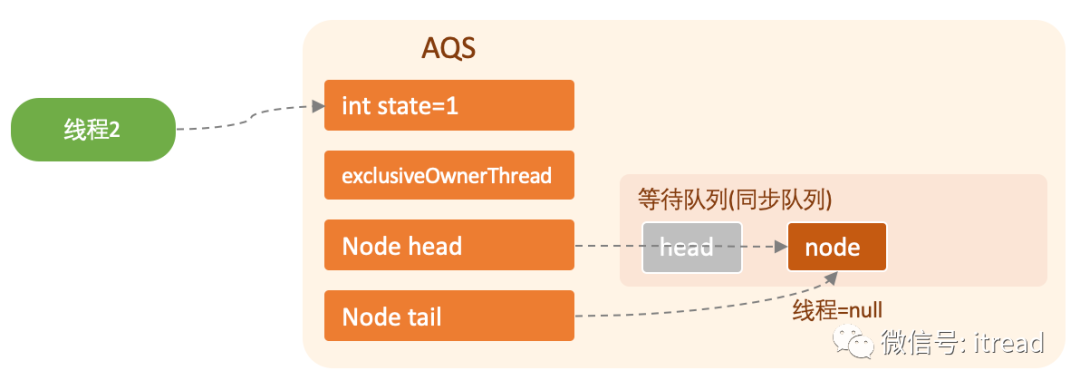

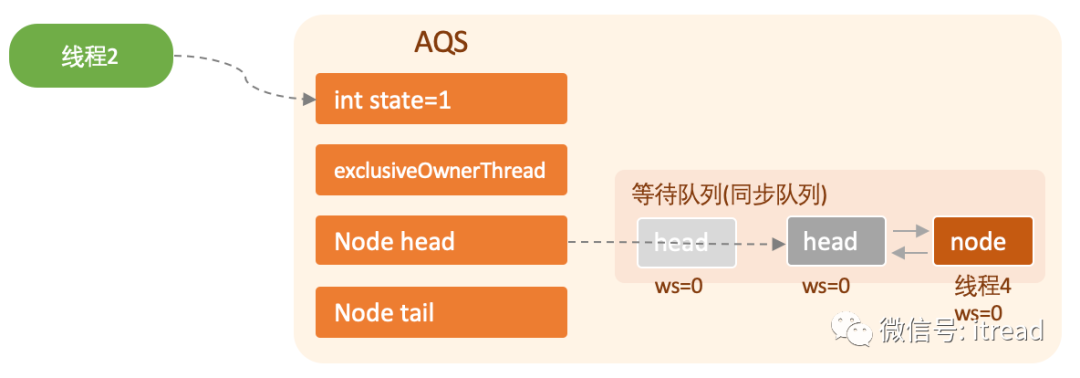

最终，线程2获取到了锁，然后把自己变为了Head节点，并取代了原来的Head节点：
接着就一直这样循环，我就不再画图了，聪明的你应该对此了如指掌了。
3、使用AQS实现的锁
好了，有了这个AQS，我们就可以很快速的构造属于自己的锁了。
我们来分别构造一个独占不可中断公平锁和非公平锁吧？不必了，其实ReentrantLock正是这样一个锁：
发现里面分别有一个公平锁和非公平锁的实现。相信经过本文介绍，你可以很快看懂他们的源码，并知道实现原理了。
除此之外，ReentrantLock同时提供了以下几个常用的API：
-
lock(): 调用该方法会使锁计数器加1，如果共享资源最初是空闲的，则将锁定并授予线程； -
unlock(): 调用该方法使锁计数器减1，当计数达到0的时候，将释放资源； -
tryLock(): 如果资源没有被任何其他线程占用，那么该方法返回true，并且锁计数器加1。如果资源不是空闲的，则该方法返回false。这个时候线程不会阻塞，而是直接退出返回结果； -
lockInterruptible(): 该方法使得资源空闲时允许该线程在获取资源时被其他线程中断。也就是说：如果当前线程正在等待锁，但其他线程请求该锁，则当前线程将被中断并立即返回，不会继续等待获取锁；
感兴趣可以看我的这篇文章进一步了解：https://www.itzhai.com/cpj/introduction-and-use-of-reentrantlock.html，或者公众号发送：ReentrantLock。
3.1、组合大于继承原则
我们可以看到，ReentrantLock是通过委托AQS的子类FairSync和NonfairSync来调用AQS的方法，而不是直接扩展AQS，这样做可以避免ASQ中的方法污染了锁的API，破坏锁接口的简洁性。
结语
好了，我们今天就讲到这里了，最后，我留下两个课堂作业给大家思考下：
1、ReentrantLock的公平锁是怎么实现的？如何做到公平的？
2、ReentrantLock的非公平锁是怎么实现的？为什么说它是非公平的？
3、ReentrantLock的可中断锁是如何实现的？interrupt()函数执行原理是什么？
4、ReentrantLock的可超时的锁是如何实现的？
相信聪明的你很快可以找到答案。
本文为arthinking基于相关技术资料和官方文档撰写而成，确保内容的准确性，如果你发现了有何错漏之处，烦请高抬贵手帮忙指正，万分感激。大家可以关注我的博客：itzhai.com 获取更多文章；
