Redis 源码简洁剖析3—Sorted Set 有序集合

LjyYano

Sorted Set 是什么

有序集合（Sorted Set）是 Redis 中一种重要的数据类型，它本身是集合类型，同时也可以支持集合中的元素带有权重，并按权重排序。

ZRANGEBYSCORE：按照元素权重返回一个范围内的元素
ZSCORE：返回某个元素的权重值

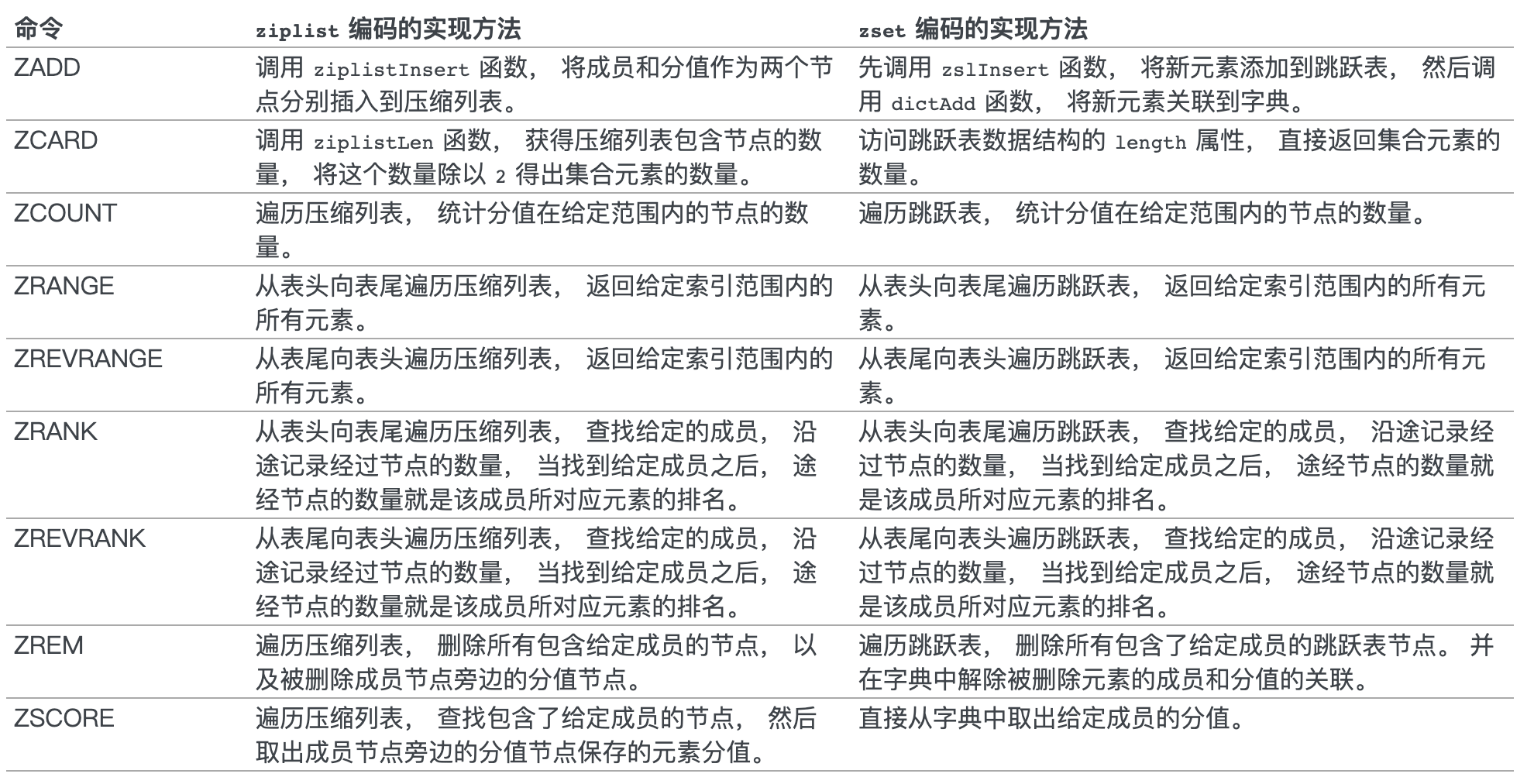

Sorted Set 命令及实现方法


Sorted Set 数据结构

  • 结构定义：server.h
  • 实现：t_zset.c

结构定义是 zset，里面包含哈希表 dict 和跳表 zsl。zset 充分利用了：

  • 哈希表的高效单点查询特性（ZSCORE）
  • 跳表的高效范围查询（ZRANGEBYSCORE）

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

跳表（skiplist）

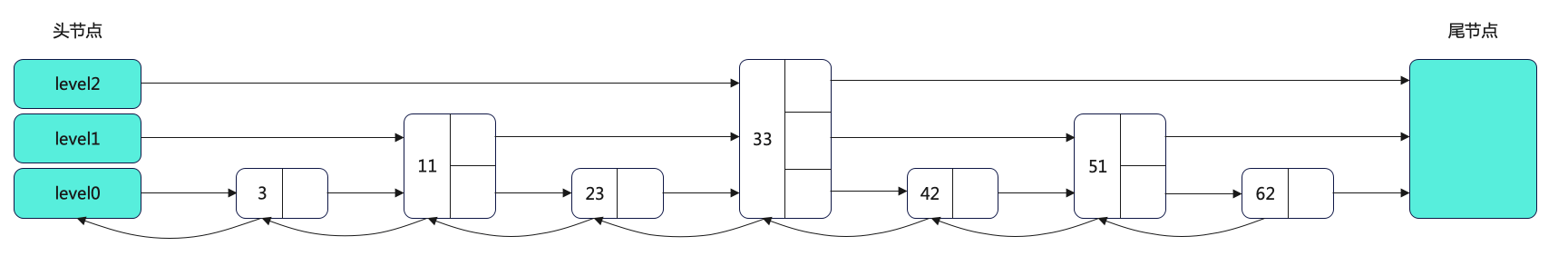

多层的有序链表。下面展示的是 3 层的跳表，头节点是一个 level 数组，作为 level0~level2 的头指针。
687474703a2f2f79616e6f2e6f73732d636e2d6265696a696e672e616c6979756e63732e636f6d2f626c6f672f32303232303132393134303334382e706e67.png
跳表节点的结构定义

typedef struct zskiplistNode {
    // sorted set 中的元素
    sds ele;
    // 元素权重
    double score;
    // 后向指针（为了便于从跳表的尾节点倒序查找）
    struct zskiplistNode *backward;
    // 节点的 level 数组
    struct zskiplistLevel {
        // 每层上的前向指针
        struct zskiplistNode *forward;

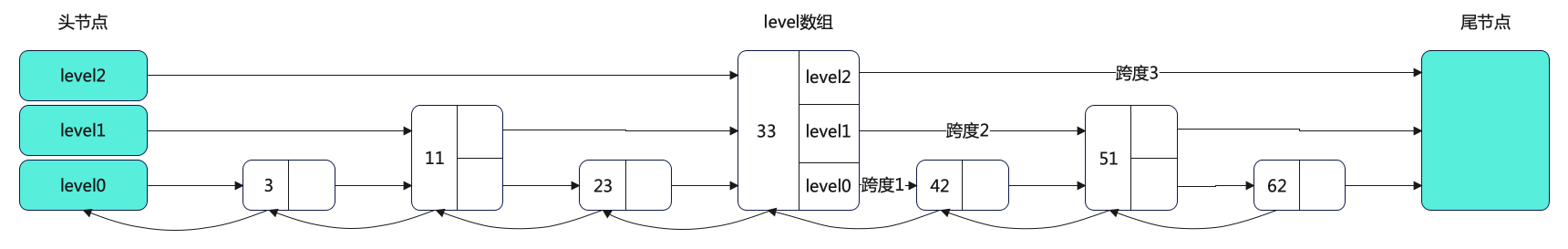

        // 跨度，记录节点在某一层 *forward 指针和该节点，跨越了 level0 上的几个节点
        unsigned long span;
    } level[];
} zskiplistNode;

跳表的定义

typedef struct zskiplist {
    // 头节点和尾节点
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;


跳表节点查询

在查询某个节点时，跳表会从头节点的最高层开始，查找下一个节点：

访问下一个节点

  • 当前节点的元素权重 < 要查找的权重
  • 当前节点的元素权重 = 要查找的权重，且节点数据<要查找的数据
    访问当前节点 level 数组的下一层指针
    当前节点的元素权重 > 要查找的权重
//获取跳表的表头
x = zsl->header;
//从最大层数开始逐一遍历
for (i = zsl->level-1; i >= 0; i--) {
   ...
   while (x->level[i].forward && (x->level[i].forward->score < score || (x->level[i].forward->score == score
    && sdscmp(x->level[i].forward->ele,ele) < 0))) {
      ...
      x = x->level[i].forward;
    }
    ...
}

层数设置

几种方法：

  • 每层的节点数约是下一层节点数的一半。
    • 好处：查找时类似于二分查找，查找复杂度可以减低到 O(logN)
    • 坏处：每次插入/删除节点，都要调整后续节点层数，带来额外开销

随机生成每个节点的层数。Redis 跳表采用了这种方法。
Redis 中，跳表节点层数是由 zslRandomLevel 函数决定。

int zslRandomLevel(void) {
    int level = 1;
    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
        level += 1;
    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

其中每层增加的概率是 0.25，最大层数是 32。

#define ZSKIPLIST_MAXLEVEL 32 /* Should be enough for 2^64 elements */
#define ZSKIPLIST_P 0.25      /* Skiplist P = 1/4 */
跳表插入节点 zslInsert
zskiplistNode *zslInsert(zskiplist *zsl, double score, sds ele) {
    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    unsigned int rank[ZSKIPLIST_MAXLEVEL];
    int i, level;

    serverAssert(!isnan(score));
    x = zsl->header;
    // 从最高层的 level 开始找
    for (i = zsl->level-1; i >= 0; i--) {
        // 每层待插入的位置
        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];
        // forward.score < 待插入 score || (forward.score < 待插入 score && forward.ele < ele)
        while (x->level[i].forward &&
               (x->level[i].forward->score < score ||
                (x->level[i].forward->score == score &&
                 sdscmp(x->level[i].forward->ele, ele) < 0))) {
            // 在同一层 level 找下一个节点
            rank[i] += x->level[i].span;
            x = x->level[i].forward;
        }
        update[i] = x;
    }

    // 随机层数
    level = zslRandomLevel();

    // 如果待插入节点的随机层数 > 跳表当前的层数
    if (level > zsl->level) {
        // 增加对应的层数
        for (i = zsl->level; i < level; i++) {
            rank[i] = 0;
            update[i] = zsl->header;
            update[i]->level[i].span = zsl->length;
        }
        zsl->level = level;
    }
    // 新建节点
    x = zslCreateNode(level, score, ele);
    // 设置新建节点的 level 数组
    for (i = 0; i < level; i++) {
        x->level[i].forward = update[i]->level[i].forward;
        update[i]->level[i].forward = x;

        /* update span covered by update[i] as x is inserted here */
        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);
        update[i]->level[i].span = (rank[0] - rank[i]) + 1;
    }

    for (i = level; i < zsl->level; i++) {
        update[i]->level[i].span++;
    }

    x->backward = (update[0] == zsl->header) ? NULL : update[0];
    if (x->level[0].forward)
        x->level[0].forward->backward = x;
    else
        zsl->tail = x;
    zsl->length++;
    return x;
}

跳表删除节点 zslDelete

int zslDelete(zskiplist *zsl, double score, sds ele, zskiplistNode **node) {
    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    int i;

    x = zsl->header;
    // 找到待删除的节点
    for (i = zsl->level-1; i >= 0; i--) {
        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||
                    (x->level[i].forward->score == score &&
                     sdscmp(x->level[i].forward->ele,ele) < 0)))
        {
            x = x->level[i].forward;
        }
        update[i] = x;
    }
    x = x->level[0].forward;
    // 判断节点的 score 和 ele 是否符合条件
    if (x && score == x->score && sdscmp(x->ele,ele) == 0) {
        // 删除该节点
        zslDeleteNode(zsl, x, update);
        if (!node)
            // 释放内存
            zslFreeNode(x);
        else
            *node = x;
        return 1;
    }
    return 0; /* not found */
}

Sorted Set 基本操作

首先看下如何创建跳表，代码在 object.c 中，可以看到会调用 dictCreate 函数创建哈希表，之后调用 zslCreate 函数创建跳表。

robj *createZsetObject(void) {
    zset *zs = zmalloc(sizeof(*zs));
    robj *o;

    zs->dict = dictCreate(&zsetDictType,NULL);
    zs->zsl = zslCreate();
    o = createObject(OBJ_ZSET,zs);
    o->encoding = OBJ_ENCODING_SKIPLIST;
    return o;
}

哈希表和跳表的数据必须保持一致。我们通过 zsetAdd 函数研究一下。

zsetAdd

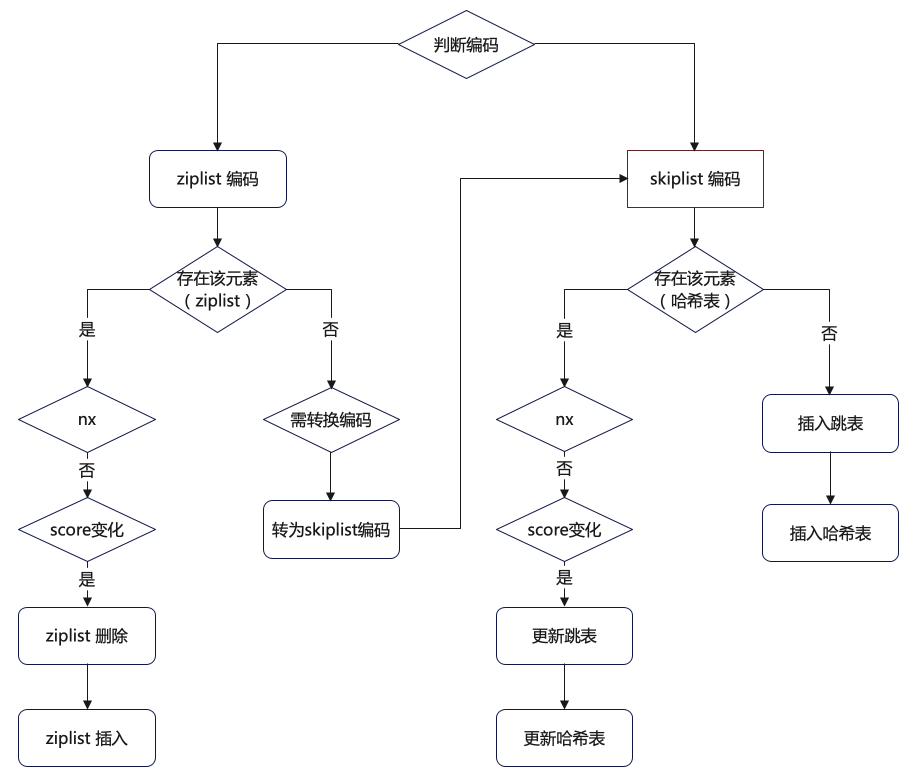

啥都不说了，都在流程图里。

首先判断编码是 ziplist，还是 skiplist。

ziplist 编码

里面需要判断是否要转换编码，如果转换编码，则需要调用 zsetConvert 转换成 ziplist 编码，这里就不叙述了。

// ziplist 编码时的处理逻辑
if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
    unsigned char *eptr;

    // zset 存在要插入的元素
    if ((eptr = zzlFind(zobj->ptr, ele, &curscore)) != NULL) {
        // 存储要插入的元素时，在 not exist 时更新
        if (nx) {
            *out_flags |= ZADD_OUT_NOP;
            return 1;
        }

        ……
        if (newscore) *newscore = score;

        // 原来的 score 和待插入 score 不同
        if (score != curscore) {
            // 先删除原来的元素
            zobj->ptr = zzlDelete(zobj->ptr, eptr);
            // 插入新元素
            zobj->ptr = zzlInsert(zobj->ptr, ele, score);
            *out_flags |= ZADD_OUT_UPDATED;
        }
        return 1;
    }
    // zset 中不存在要插入的元素
    else if (!xx) {

        // 检测 ele 是否过大 || ziplist 过大
        if (zzlLength(zobj->ptr) + 1 > server.zset_max_ziplist_entries ||
            sdslen(ele) > server.zset_max_ziplist_value ||
            !ziplistSafeToAdd(zobj->ptr, sdslen(ele))) {
            // 转换成 skiplist 编码
            zsetConvert(zobj, OBJ_ENCODING_SKIPLIST);
        } else {
            // 在 ziplist 中插入 (element,score) pair
            zobj->ptr = zzlInsert(zobj->ptr, ele, score);
            if (newscore) *newscore = score;
            *out_flags |= ZADD_OUT_ADDED;
            return 1;
        }
    } else {
        *out_flags |= ZADD_OUT_NOP;
        return 1;
    }
}
skiplist 编码
// skiplist 编码时的处理逻辑
if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
    zset *zs = zobj->ptr;
    zskiplistNode *znode;
    dictEntry *de;

    // 从哈希表中查询新增元素
    de = dictFind(zs->dict, ele);

    // 查询到该元素
    if (de != NULL) {
        /* NX? Return, same element already exists. */
        if (nx) {
            *out_flags |= ZADD_OUT_NOP;
            return 1;
        }

        ……
        if (newscore) *newscore = score;

        // 权重发生变化
        if (score != curscore) {
            // 更新跳表节点
            znode = zslUpdateScore(zs->zsl, curscore, ele, score);
            // 让哈希表的元素的值指向跳表节点的权重
            dictGetVal(de) = &znode->score; /* Update score ptr. */
            *out_flags |= ZADD_OUT_UPDATED;
        }
        return 1;
    }
        // 如果新元素不存在
    else if (!xx) {
        ele = sdsdup(ele);
        // 在跳表中插入新元素
        znode = zslInsert(zs->zsl, score, ele);
        // 在哈希表中插入新元素
        serverAssert(dictAdd(zs->dict, ele, &znode->score) == DICT_OK);
        *out_flags |= ZADD_OUT_ADDED;
        if (newscore) *newscore = score;
        return 1;
    } else {
        *out_flags |= ZADD_OUT_NOP;
        return 1;
    }
}

zsetAdd 整体代码

int zsetAdd(robj *zobj, double score, sds ele, int in_flags, int *out_flags, double *newscore) {
    /* Turn options into simple to check vars. */
    int incr = (in_flags & ZADD_IN_INCR) != 0;
    int nx = (in_flags & ZADD_IN_NX) != 0;
    int xx = (in_flags & ZADD_IN_XX) != 0;
    int gt = (in_flags & ZADD_IN_GT) != 0;
    int lt = (in_flags & ZADD_IN_LT) != 0;
    *out_flags = 0; /* We'll return our response flags. */
    double curscore;

    /* NaN as input is an error regardless of all the other parameters. */
    // 判断 score 是否合法，不合法直接 return
    if (isnan(score)) {
        *out_flags = ZADD_OUT_NAN;
        return 0;
    }

    /* Update the sorted set according to its encoding. */

    // ziplist 编码时的处理逻辑
    if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
        unsigned char *eptr;

        // zset 存在要插入的元素
        if ((eptr = zzlFind(zobj->ptr, ele, &curscore)) != NULL) {
            // 存储要插入的元素时，在 not exist 时更新
            if (nx) {
                *out_flags |= ZADD_OUT_NOP;
                return 1;
            }

            /* Prepare the score for the increment if needed. */
            if (incr) {
                score += curscore;
                if (isnan(score)) {
                    *out_flags |= ZADD_OUT_NAN;
                    return 0;
                }
            }

            /* GT/LT? Only update if score is greater/less than current. */
            if ((lt && score >= curscore) || (gt && score <= curscore)) {
                *out_flags |= ZADD_OUT_NOP;
                return 1;
            }

            if (newscore) *newscore = score;

            // 原来的 score 和待插入 score 不同
            if (score != curscore) {
                // 先删除原来的元素
                zobj->ptr = zzlDelete(zobj->ptr, eptr);
                // 插入新元素
                zobj->ptr = zzlInsert(zobj->ptr, ele, score);
                *out_flags |= ZADD_OUT_UPDATED;
            }
            return 1;
        }
            // zset 中不存在要插入的元素
        else if (!xx) {

            // 检测 ele 是否过大 || ziplist 过大
            if (zzlLength(zobj->ptr) + 1 > server.zset_max_ziplist_entries ||
                sdslen(ele) > server.zset_max_ziplist_value ||
                !ziplistSafeToAdd(zobj->ptr, sdslen(ele))) {
                // 转换成 skiplist 编码
                zsetConvert(zobj, OBJ_ENCODING_SKIPLIST);
            } else {
                // 在 ziplist 中插入 (element,score) pair
                zobj->ptr = zzlInsert(zobj->ptr, ele, score);
                if (newscore) *newscore = score;
                *out_flags |= ZADD_OUT_ADDED;
                return 1;
            }
        } else {
            *out_flags |= ZADD_OUT_NOP;
            return 1;
        }
    }

    /* Note that the above block handling ziplist would have either returned or
     * converted the key to skiplist. */

    // skiplist 编码时的处理逻辑
    if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
        zset *zs = zobj->ptr;
        zskiplistNode *znode;
        dictEntry *de;

        // 从哈希表中查询新增元素
        de = dictFind(zs->dict, ele);

        // 查询到该元素
        if (de != NULL) {
            /* NX? Return, same element already exists. */
            if (nx) {
                *out_flags |= ZADD_OUT_NOP;
                return 1;
            }

            // 从哈希表中查询元素的权重
            curscore = *(double *) dictGetVal(de);

            // 如果要更新元素权重值
            if (incr) {
                score += curscore;
                if (isnan(score)) {
                    *out_flags |= ZADD_OUT_NAN;
                    return 0;
                }
            }

            /* GT/LT? Only update if score is greater/less than current. */
            if ((lt && score >= curscore) || (gt && score <= curscore)) {
                *out_flags |= ZADD_OUT_NOP;
                return 1;
            }

            if (newscore) *newscore = score;

            // 权重发生变化
            if (score != curscore) {
                // 更新跳表节点
                znode = zslUpdateScore(zs->zsl, curscore, ele, score);
                // 让哈希表的元素的值指向跳表节点的权重
                dictGetVal(de) = &znode->score; /* Update score ptr. */
                *out_flags |= ZADD_OUT_UPDATED;
            }
            return 1;
        }
            // 如果新元素不存在
        else if (!xx) {
            ele = sdsdup(ele);
            // 在跳表中插入新元素
            znode = zslInsert(zs->zsl, score, ele);
            // 在哈希表中插入新元素
            serverAssert(dictAdd(zs->dict, ele, &znode->score) == DICT_OK);
            *out_flags |= ZADD_OUT_ADDED;
            if (newscore) *newscore = score;
            return 1;
        } else {
            *out_flags |= ZADD_OUT_NOP;
            return 1;
        }
    } else {
        serverPanic("Unknown sorted set encoding");
    }
    return 0; /* Never reached. */
}
zsetDel
int zsetDel(robj *zobj, sds ele) {
    // ziplist 编码
    if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
        unsigned char *eptr;

        // 找到对应的节点
        if ((eptr = zzlFind(zobj->ptr, ele, NULL)) != NULL) {
            // 从 ziplist 中删除
            zobj->ptr = zzlDelete(zobj->ptr, eptr);
            return 1;
        }
    }
    // skiplist 编码
    else if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
        zset *zs = zobj->ptr;
        // 从 skiplist 中删除
        if (zsetRemoveFromSkiplist(zs, ele)) {
            if (htNeedsResize(zs->dict)) dictResize(zs->dict);
            return 1;
        }
    } else {
        serverPanic("Unknown sorted set encoding");
    }
    return 0; /* No such element found. */
}

zsetRemoveFromSkiplist 函数如下：

static int zsetRemoveFromSkiplist(zset *zs, sds ele) {
    dictEntry *de;
    double score;

    de = dictUnlink(zs->dict,ele);
    if (de != NULL) {
        score = *(double*)dictGetVal(de);

        // 从哈希表 unlink 该元素
        dictFreeUnlinkedEntry(zs->dict,de);

        // 从跳表中删除该元素，并释放内存空间
        int retval = zslDelete(zs->zsl,score,ele,NULL);
        serverAssert(retval);

        return 1;
    }

    return 0;
}

代码中的 zslDelete 函数在跳表中分析过（文章中的跳表章节）。

上一篇： Redis 源码简洁剖析2——Dict Hash 基础下一篇： Redis 源码简洁剖析4— ziplist 压缩列表
请先登录，感受更多精彩内容
快去登录吧，你将获得
  • 浏览更多精彩评论
  • 和开发者讨论交流，共同进步
专题目录
推荐专题
更多
深刻理解高性能Redis的本质
21 篇文章39260 阅读量

深刻理解高性能Redis的本质

深入了解MQ的设计与实现
13 篇文章28604 阅读量

深入了解MQ的设计与实现

源码分析Dubbo（上）
14 篇文章24641 阅读量

源码分析Dubbo（上）

闪电侠Netty源码分析及实战
13 篇文章22208 阅读量

闪电侠Netty源码分析及实战

RocketMQ DLedger多副本即主从切换
8 篇文章22093 阅读量

RocketMQ DLedger多副本即主从切换

源码分析Dubbo（下）
11 篇文章14739 阅读量

源码分析Dubbo（下）

本月精选性能专题

本月精选线上案例

本月精选原创好文

HeapDump

有性能问题，上HeapDump性能社区

Copyright © 2019-2024 heapdump.cn 版权所有 浙ICP备17054444号

联系我们

HeapDump性能社区

网媒渠道

堆堆酱

扫码加堆堆酱好友

友情链接

PerfMa官网SegmentFault思否TesterHomeXPocket开源社区DCloud 问答社区稀土掘金博客园W3CTech
