面试官:你给我讲一讲,Dubbo暴力停机,消费者是如何感知服务下线的?原创

389325

**本文首发于公众号【看点代码再上班】,建议关注公众号,及时阅读最新文章。**

一定要读的原文:https://mp.weixin.qq.com/s?__biz=MzIwMDEzO……



大家好,我是tin,这是我的第21篇原创文章




上一篇我们讲到了Dubbo服务正常重启下线时是如何优雅停机的,其中有一个环节就非常重要:



通知注册中心下线服务。



重启的服务因为是主动关闭Spring容器,所以有时间也有主动权去告知注册中心“我要下线了”。



但是,对于暴力停机,比如kill -9或者机器宕机,Dubbo服务又是如何通知到注册中心的呢?



要想知道真正原因,得从注册中心的心跳机制聊起。今天就结合zk注册中心一起看一看,先上一个目录:

目录

一、zookeeper配置参数

二、zookeeper的数据存储结构

三、zookeeper与dubbo的心跳感应

1. client定时发送ping

2. server定时检测client

四、zk server摘除宕机client节点

五、dubbo消费者摘除宕机client节点

六、结语




一、zookeeper配置参数

我们先来看一看zookeeper的配置参数。还记得如何安装zookeeper么?这里有一份攻略(都大同小异):

https://zhuanlan.zhihu.com/p/466902641

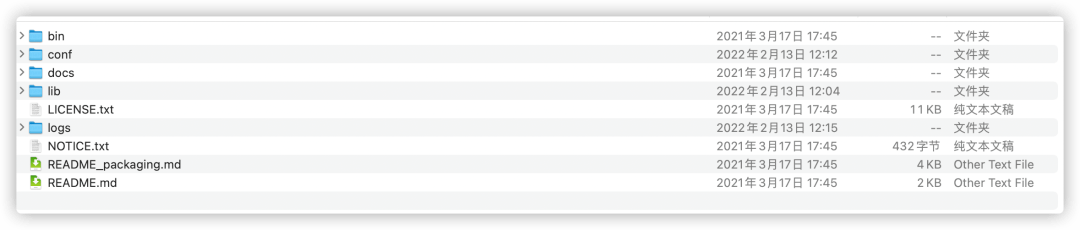

zookeeper的安装文件目录结构也比较简单,如下图:

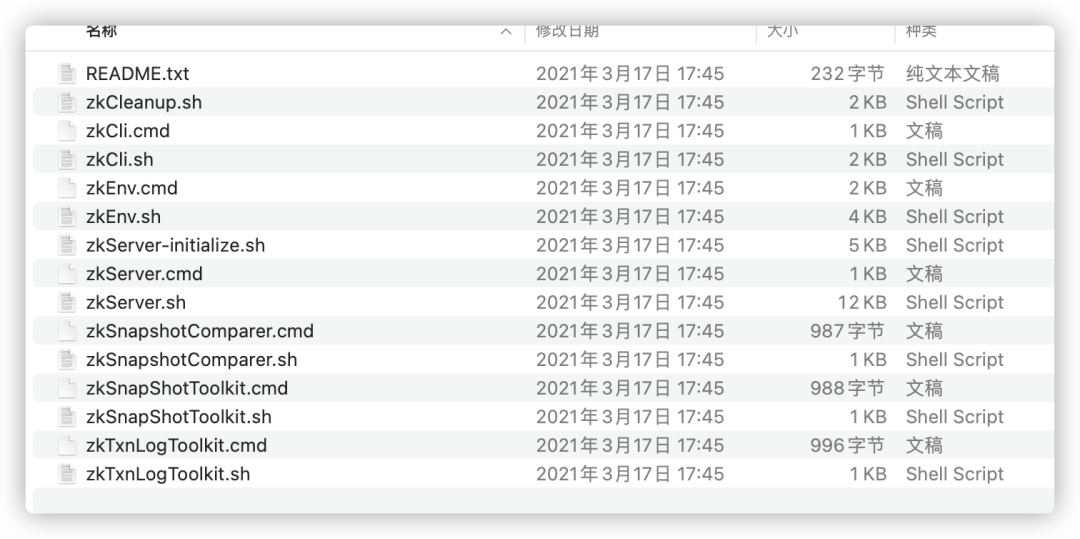

  • bin目录:zookeeper支持的运行命令集合


这些命令集合分为windows系统命令和linux系统命令。



以 .cmd 结尾的命令,即是在windows环境上运行使用的命令,以.sh 结尾的命令,即是在linux环境上运行使用的命令。



  • conf目录:存放配置文件,包括日志配置、zookeeper启动配置等

在运行zk之前,必须配置 .cfg。注意,默认是没有zoo.cfg文件的,但是有zoo_sample.cfg文件,需要重命名为zoo.cfg。



zoo.cfg文件比较重要,zookeeper的心跳间隔参数就在此中,下面是此文件中一些主要参数说明:

1.tickTime:client和server间通信心跳时间,单位是毫秒

zookeeper 客户端与服务器之间建立长连接,并通过心跳机制保持通信,每个 tickTime 时间间隔就会发送一个心跳。tickTime以毫秒为单位,默认是2000毫秒。

tickTime=2000



2.initLimit:LF初始通信时限

这是一个zookeeper集群参数,表示集群中的follower服务器(F)与leader服务器(L)之间初始连接时能容忍的最多心跳数(tickTime的数量)。

initLimit=5



3.syncLimit:LF同步通信时限

这是一个zookeeper集群参数,表示集群中的follower服务器与leader服务器之间请求和应答之间能容忍的最多心跳数(tickTime的数量)。

syncLimit=2



4.dataDir:zookeeper用于保存内存数据库的快照的目录

zookeeper保存数据的目录,默认情况下,zookeeper将写数据的事务日志文件也保存在这个目录里。

dataDir=/tmp/zookeeper



5.clientPort:客户端连接的socket端口

客户端连接server的端口,即对外服务端口,一般设置为2181。

clientPort=2181



  • docs目录:帮助文档

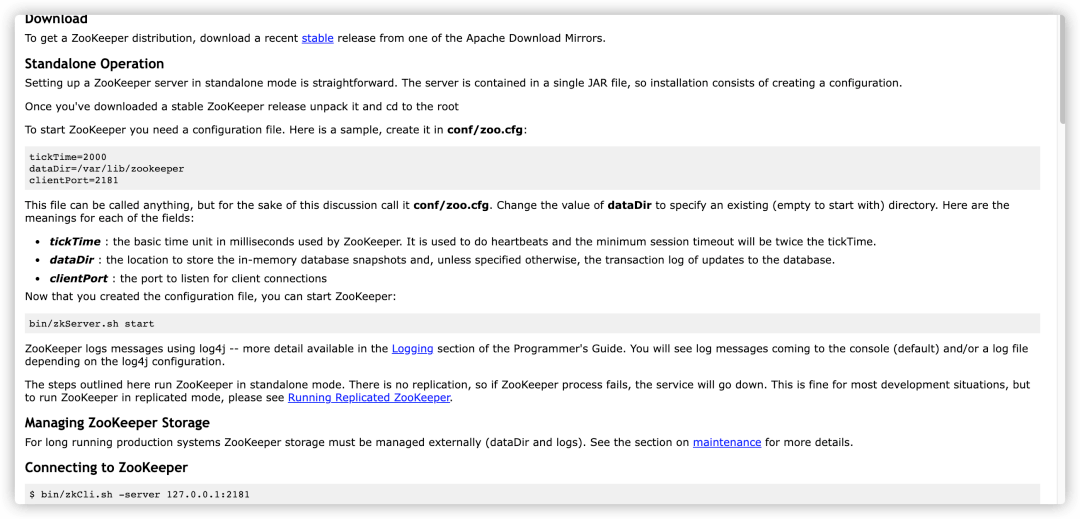

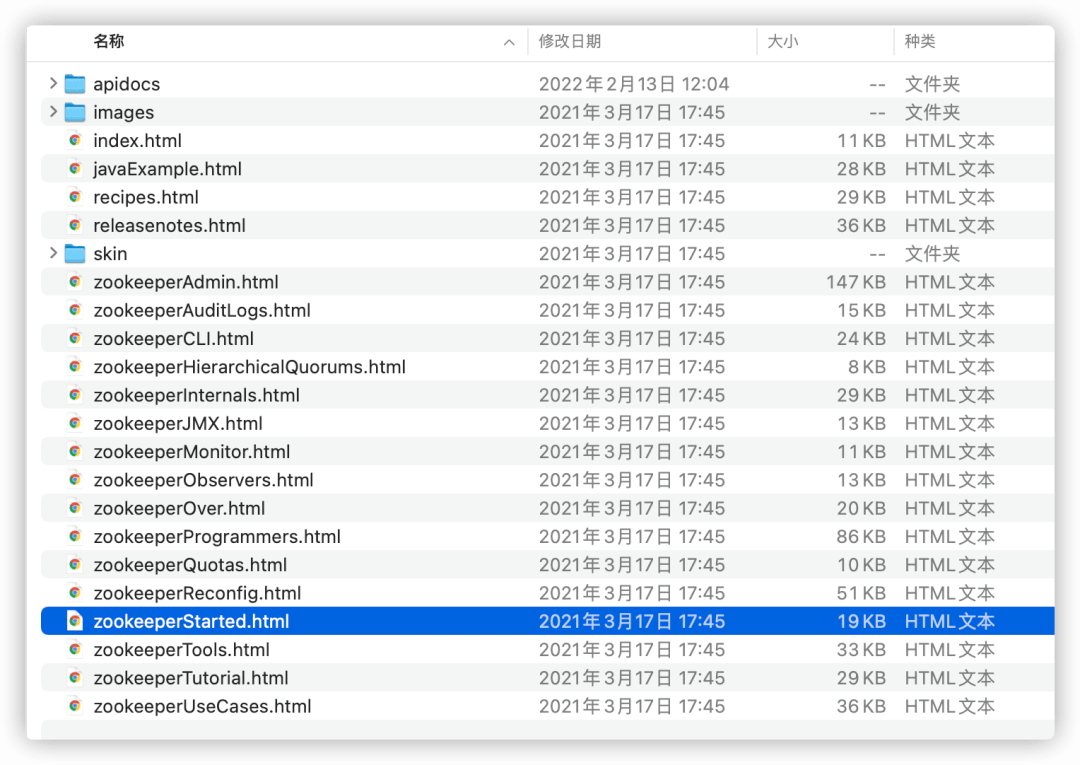

包括一些官方说明文档,比如zookeeperStarted.html文件,打开可以看到zookeeper的安装启动向导:




  • lib目录:zookeeper需要依赖的jar包



因为zookeeper是用Java开发的,zookeeper依赖的jar包都会放在这个目录中。



二、zookeeper的数据存储结构

zookeeper存储数据的核心数据结构是一个DataTree,源码是采用一个Map<String, DataNode>数据结构,其中key是path,DataNode是真正保存数据的核心数据结构。



类似文件系统的目录结构进行存储,目录树中的每个节点被称为Znode,Znode既可以存储数据,也可以拥有自己的子节点。

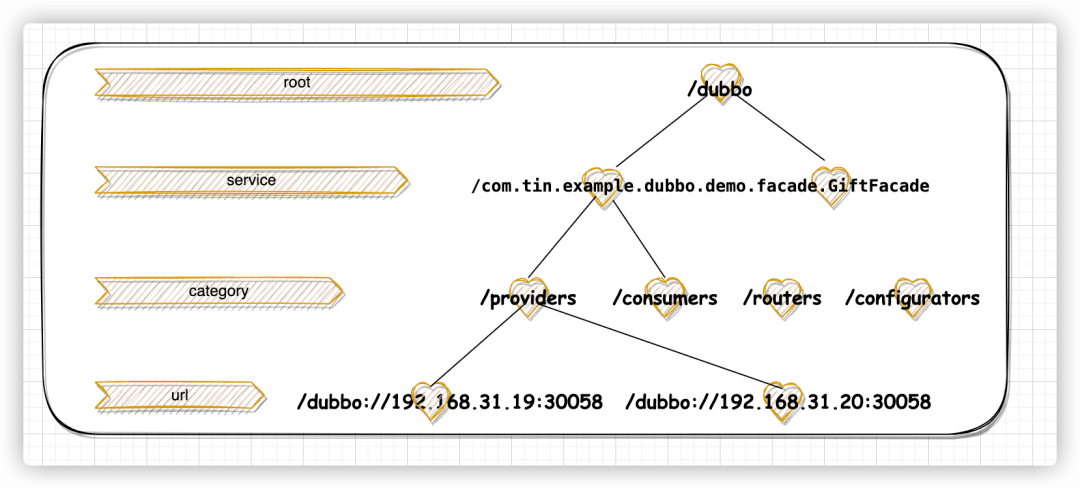

比如保存dubbo服务信息的结构如下:




总共分为四层,从上到下,分别为group分组、服务全限定名接口、分类、服务节点地址。



上图右侧即是节点Znode的关系依赖,在最底层的是服务节点url地址,格式形如dubbo://com.xx.xx:xxxx?xx=xx。



比如我本地起的服务,最终保存到zookeeper的服务提供者节点信息如下:

dubbo://192.168.31.19:30058/com.tin.example.dubbo.demo.facade.GiftFacade?anyhost=true&application=demo-provider&class=com.tin.example.dubbo.demo.impl.GiftFacadeImpl&deprecated=false&dubbo=2.0.2&dynamic=true&generic=false&interface=com.tin.example.dubbo.demo.facade.GiftFacade&mapping-type=metadata&mapping.type=metadata&metadata-type=remote&methods=give&pid=25334&release=2.7.15&serialization=jackson&service.name=ServiceBean:/com.tin.example.dubbo.demo.facade.GiftFacade&side=provider&telnet=ls,ps,cd,pwd,trace,count,invoke,select,status,log,help,clear,exit,shutdown&timeout=500&timestamp=1650163947650

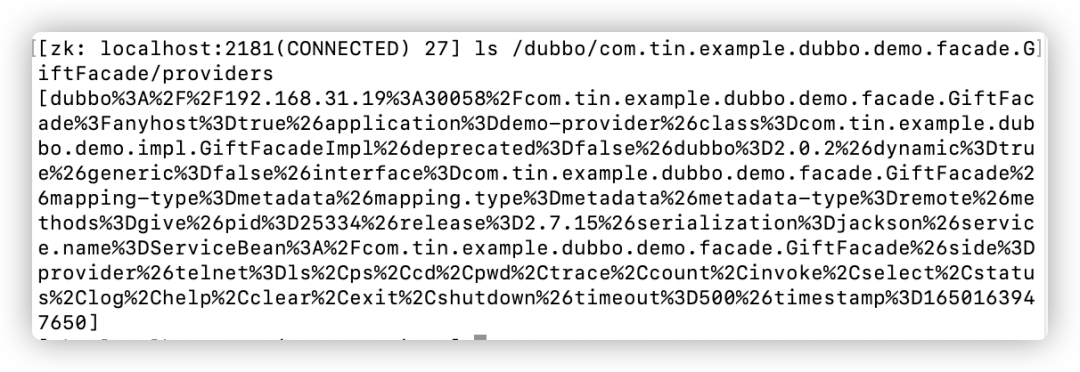

当然zookeeper保存的url是进行encode编码后的url(以上是我decode后的结果),如下:




三、zookeeper与dubbo的心跳感应

前面配置说明有说到zookeeper的心跳参数tickTime,不错,它是zookeeper在server端检测client存活的时间间隔。

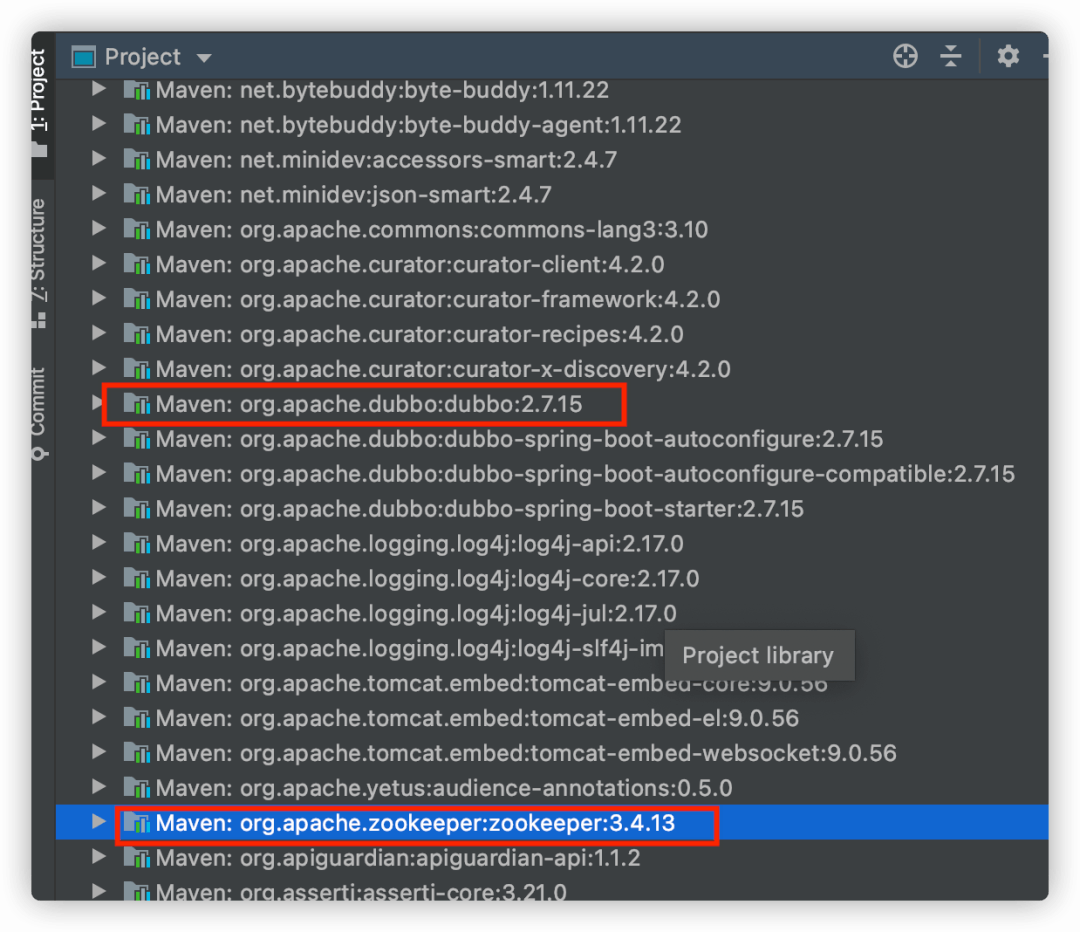

我们把zookeeper源码下载下来一看究竟。因为我的dubbo版本是2.7.15,依赖的zookeeper版本是3.4.13。


所以我下载zookeeper3.4.13版本。



zookeeper源码地址,有需自取:https://github.com/apache/zookeeper/tree/branch-3.4.13



在zookeeper的client端(比如集成到dubbo内的zookeeper-client),则定时向zookeeper的server发送ping包,上报自身的健康状态。



注意,这里的client端的ping包发送和server端间隔tickTime进行存活检测不一样。



client端的ping包发送是轮询隔一段时间后向server端发送ping请求,其意义是告诉server端,我还活着。



而server端的tickTime间隔时间进行存活检测意义是检测client连接对象是否已经无效,如果已经无效则将连接对象进行清除关闭。



1. client定时发送ping

重点逻辑在org.apache.zookeeper.ClientCnxn.SendThread#run中。

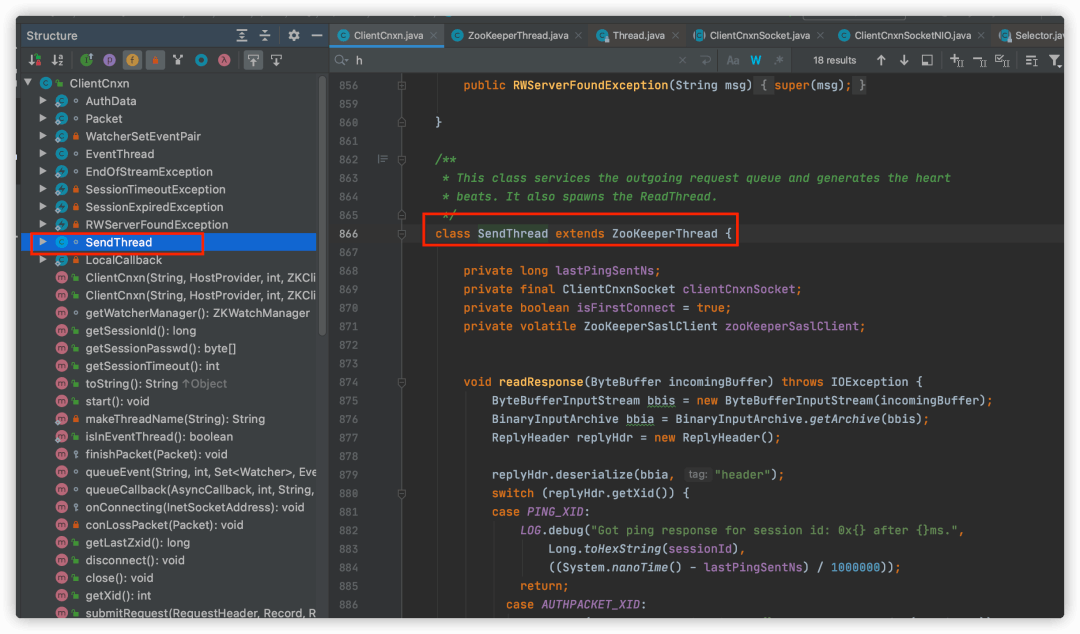

SendThread是ClientCnxn的一个内部类,一个SendThread也即是一个线程,它继承了ZookeeperThread,而ZookeeperThread继承了java.lang.Thread。




很多框架源码都很喜欢使用内部类,JDK源码也经常看到这样的用法。在我看来,这种用法用好了一定程度上更忠于面向对象编程。



现在的我写业务代码也时常会使用内部类,因为它让逻辑更内聚到一个类内。



ClientCnxn是一个非常重要的一个类,它在zk client启动的时候生成,主责管理客户端的套接字io,且它维护着可用的zk服务器列表。

回到SendThread的run方法,其内部是一个while循环。我们进入到源码state.isConnected()片段,如下:



一开始看①处的注释说避免当读超时值设置过小时ping发送过于频繁的问题,但一直不明白是如何做到的。



既然是为了避免readTimeout设置过小导致频繁发送ping包,为什么还要readTimeout/2?



认真看了很久才恍然大悟,其实是以下这行代码的功劳:((clientCnxnSocket.getIdleSend() > 1000) ? 1000 : 0)。



②处代码是①处的一个补充,就是当客户端超过MAX_SEND_PING_INTERVAL时间(默认10s)没有发送读写请求时,也会向server端发送ping包。

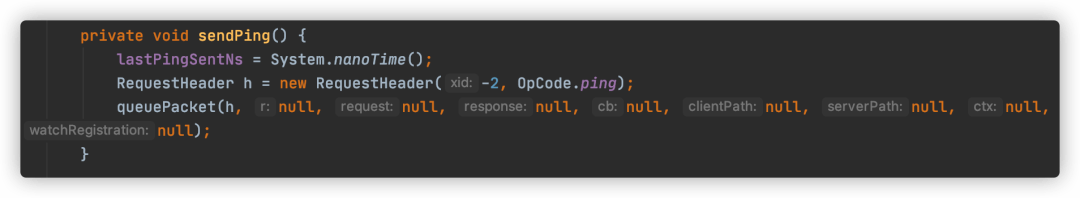

③的sendPing()方法就是向服务端发送一个空包:






④重置last send时间this.lastSend = now。



2. server定时检测client

在zk的安装包目录下,有一个包bin。前面也有讲过,这个目录都是一些命令文件,其中就有一个zkServer.sh文件。

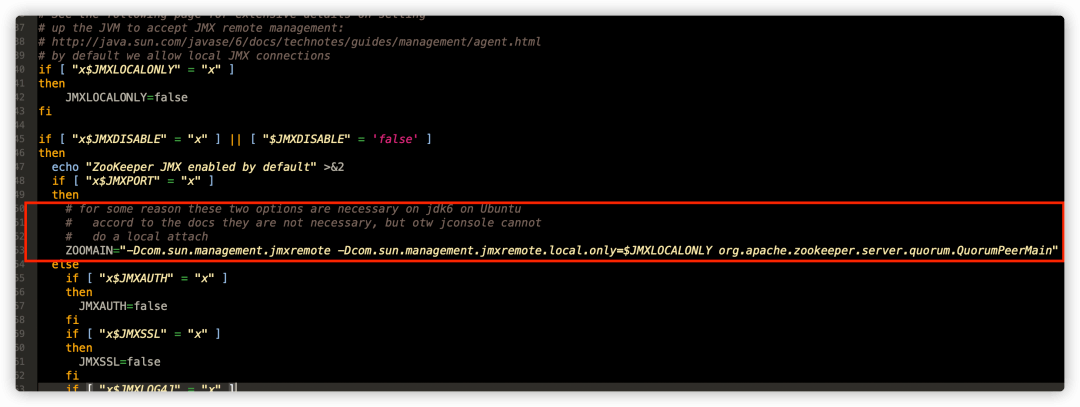

打开zkServer.sh文件,找到zk服务器启动类。






可以看到,org.apache.zookeeper.server.quorum.QuorumPeerMain类是zk服务器启动类,它里面有一个main方法。

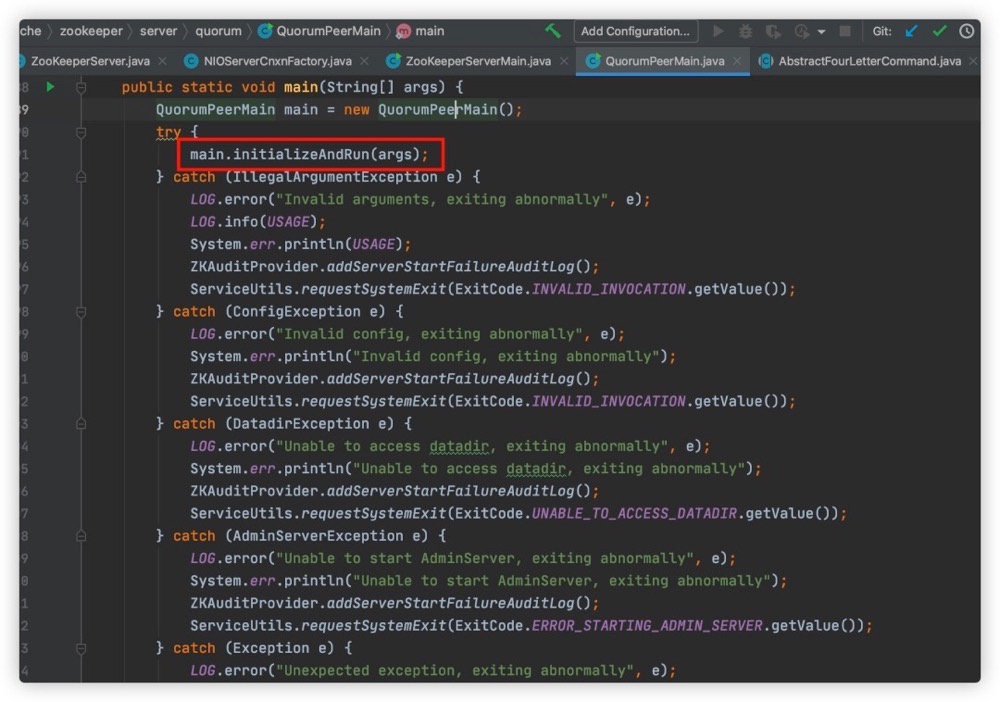

接着是调用org.apache.zookeeper.server.quorum.QuorumPeerMain#initializeAndRun方法,

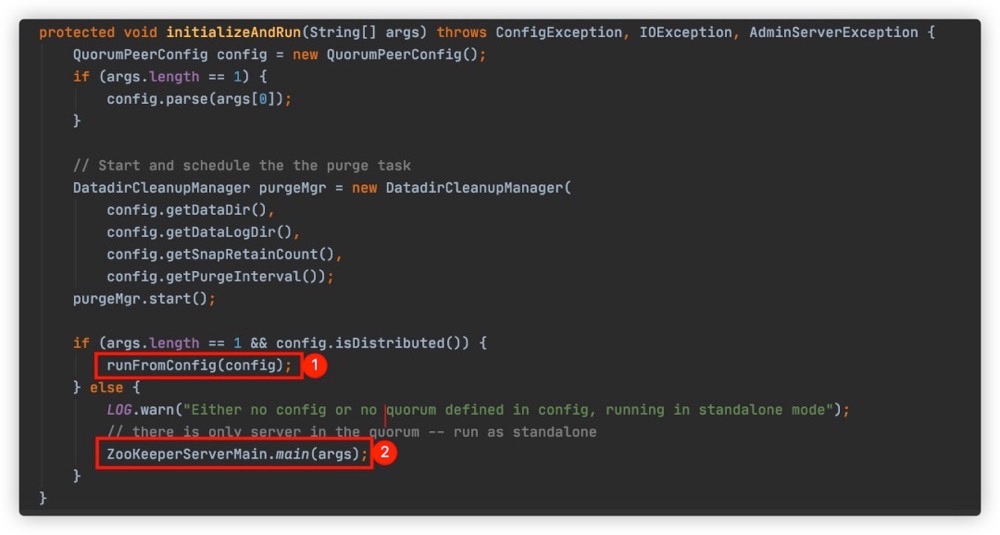

initializeAndRun()方法内又分为集群模式和单机模式启动,分别对应①和②处,因为我们本节只为讨论server是如何和client保持连接的,所以我们看②处代码,当然①处代码也是一样的。

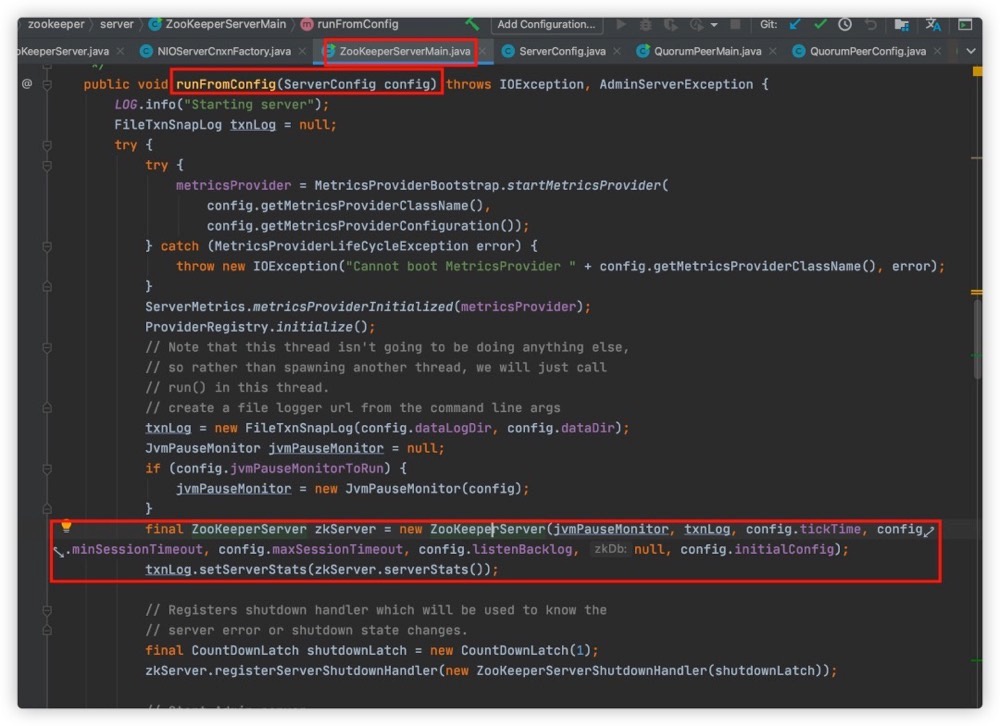

ZookeeperServerMain最终会实例化一个ZookeeperServer,最后也即是一个zk服务器进程对应一个ZookeeperServer,如下图:

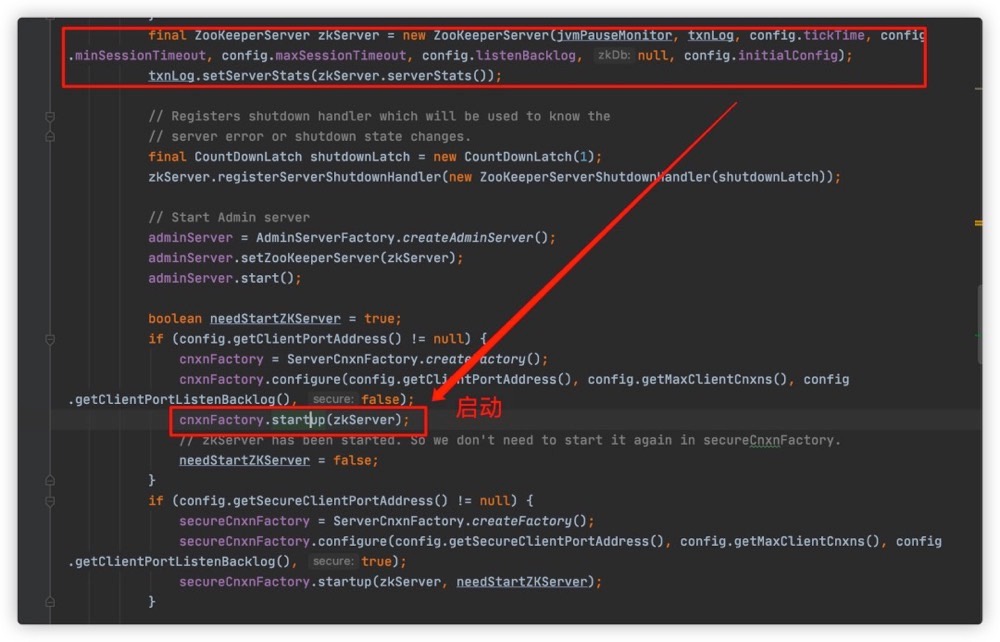

new出来的ZookeeperServer由zk的一个启动工厂类负责启动:

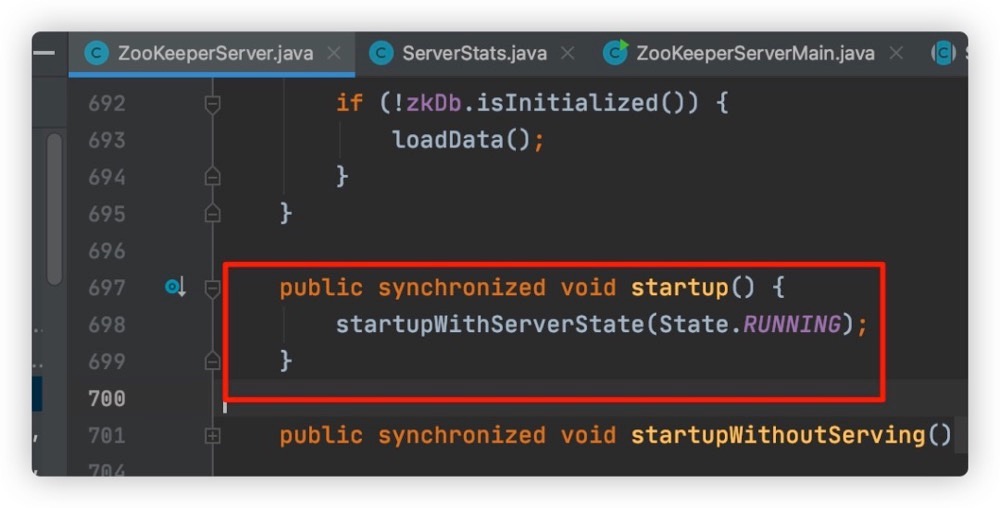

工厂类统一调用ZookeeperServer的startup方法:

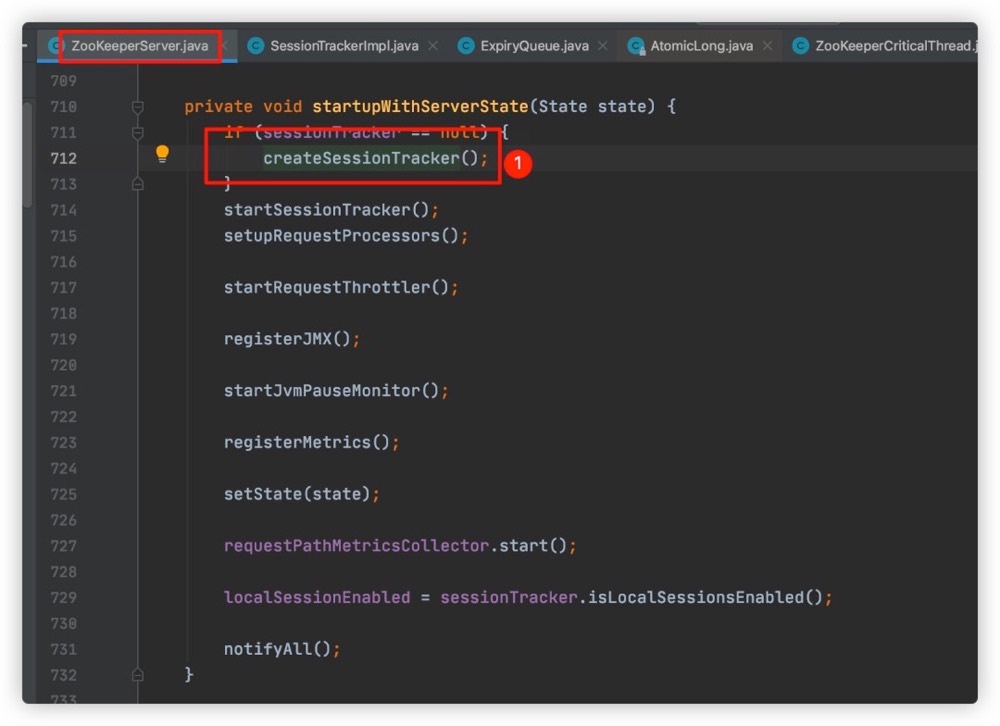

org.apache.zookeeper.server.ZooKeeperServer#startupWithServerState方法逻辑很清晰,其中第一步就是初始化SessionTrackerImpl类,见下图①方法内部实现:





SessionTrackerImpl是一个线程类,它继承了Thread。

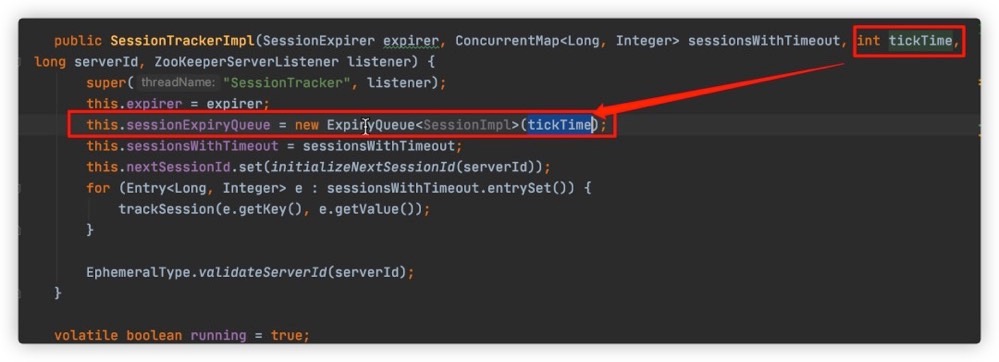

最后tickTime参数传到ExpireQueue内,别名也即expirationInterval属性。

编辑



SessionTrackerImpl是一个线程类,自然最重要的逻辑也就是在run()方法内了:

编辑



在while循环内,①处是不停地取出wait_time,而这个wait_time则和tickTime(也即是expirationTime)有关,如下:

编辑



expirationTime是一个long型的包装类,其value即是由expirationInterval计算而来,如下:

编辑



接下来,经过一定的waitTime后,在②处,逐个取出过期的session(zk客户端)并删除。这就是server定时检测client的原理。



四、zk server摘除宕机client节点

zk server摘除宕机的client分为两部分。



第一部分是删除和client之间的session连接。



第二部分是删除zk临时节点。



经过上一节的介绍和源码分析,在我们看到SessionTrackerImpl类的run()方法时,已经看到zk Server处理过期session的逻辑,如下:

编辑



上图②处代码即是删除过期session的源码,我们先看看sessionExpiryQueue是怎么管理这些客户端的。



其内部是一个hash数据结构:

编辑
  • key是expirationTime;

  • value是一个Set,存放对应此时间过期的session。



ExpiryQueue会定期更新expiryMap,当client的心跳ping包传输过来的时候会再更新对应的Session的expirationTime。



所以,zk是通过remove expiryMap中key值为expirationTime的value,即达到删除过期session的目的。

编辑



除了关闭session,还要清除zk node。



打开expirer.expire(s)方法,一直看进去,在close方法提交了一个关闭session的事务请求:

编辑



提交close session请求后,这个请求就进入zk的处理链中。最后到达FinalRequestProcessor这个处理器。

编辑



在处理链后半段比较重要的类是DataTree,delete node的源码即在其内。



看下这个方法:

org.apache.zookeeper.server.DataTree#processTxn(org.apache.zookeeper.txn.TxnHeader, org.apache.jute.Record, boolean)

编辑



在killSession内最终会调用DataTree.deleteNode方法,删除node节点。



到此zk server完成了临时节点的删除。



五、dubbo消费者摘除宕机client节点

dubbo服务提供者在zk上注册了临时节点,消费者监听该临时节点。一旦临时节点有修改,zk就会通知消费者,消费者进行处理。



对于服务提供者宕机的情况,上文已说明zk server自动删除临时节点的逻辑,接下来我们看看消费者又是如何做到摘除client节点的。



分两部分,第一部分是client启动时向对应的临时节点注册监听器;第二部分是zk节点有变更时,client接收对应的event并做出相应的处理动作。



dubbo启动时,会初始化一个zk注册器ZookeeperRegistry(dubbo源码),用于服务提供者服务注册和服务消费者服务订阅。



下面着重讲服务订阅部分,对应doSubscribe方法源码。

编辑



public void doSubscribe(final URL url, final NotifyListener listener) {        if (Constants.ANY_VALUE.equals(url.getServiceInterface())) {        // ① 全量service订阅逻辑        } else {        // ② 部分类别订阅逻辑        }    }



以上①处是服务治理(dubbo-admin)需要用到,订阅所有的service,因为我们是消费者,那么只需要进入②,如下图:

编辑



②处代码作用是为当前分类节点添加“子节点列表变更的”watcher监听,zkListener是RegistryChildListenerImpl,通过debug也证明了这点:

编辑



RegistryChildListenerImpl的listener属性最终值类型是RegistryDirectory。



所以,当zk节点有变更时,最终会回调到RegistryDirectory#notify方法。



RegistryDirectory#notify源码如下:

编辑



以上④即实现consumer本地摘除提供者节点!同理,摘除宕机client节点也就在这里啦!



我们做一个测试,比如我本地启动一个provider,同时启动一个consumer。



那么,在我的zk服务器上是可以查得到这两个节点的:

编辑



同样,在本地通过jps命令也可以看到:

编辑



接下来,我通过执行kill -9,把ProviderApplication这个进程删除:

编辑



然后,本地consumer在RegistryDirectory#notify打个断点,等待一会后,代码执行到断点处了:

编辑



因为我的服务只有一个provider,断点最终进入到org.apache.dubbo.registry.integration.RegistryDirectory#destroyAllInvokers方法,其内部实现destroy invoker,最终实现摘除provider节点,如下:

编辑



好啦,现在consumer也走完摘除client节点逻辑啦~



六、结语

我是tin,一个在努力让自己变得更优秀的普通工程师。自己阅历有限、学识浅薄,如有发现文章不妥之处,非常欢迎加我提出,我一定细心推敲并加以修改。



看到这里请安排个“三连”(分享、点赞、在看)再走吧,坚持创作不容易,你的正反馈是我坚持输出的最强大动力,谢谢!
