cpu分析利器 — async-profiler原创

2年前
333724

简介

async-profiler是一款采集分析java性能的工具,翻译一下github上的项目介绍:

async-profiler是一款没有Safepoint bias problem低开销java采集分析器,它利用HotSpot特殊的api来收集栈信息以及内存分配信息,可以在OpenJDK,Oracle JDK以及一些其他的基于HotSpot的java虚拟机。async-profiler可以追踪以下几种事件:

  • cpu周期
  • 硬件和软件性能计数器,例如高速缓存未命中,分支未命中,页面错误,上下文切换等
  • Java堆中内存的分配
  • 锁尝试,包括Java对象监视器和ReentrantLock

使用方法

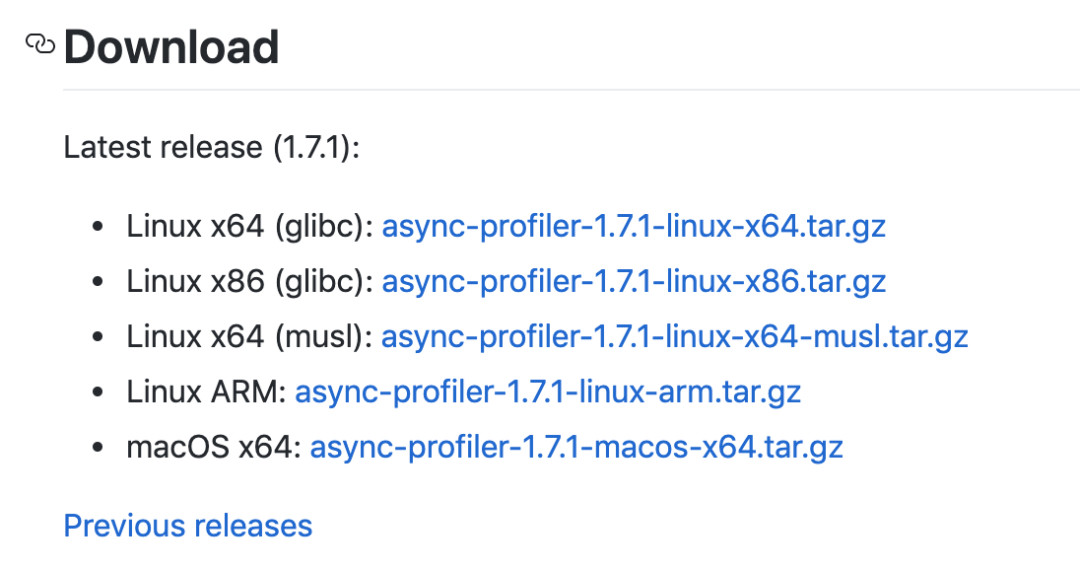

首先下载async-profiler,github主页(https://github.com/jvm-profiling-tools/async-profiler)上有已经编译好的文件,找到对应的平台下载即可

基本用法

下载好的文件解压后,有一个profiler.sh脚本,运行脚本即可对java进程进行cpu分析,例如java进程id为1232

./profiler.sh start 1232
./profiler.sh stop 1232

或者可以用-d指定剖析的时间(秒)

./profiler.sh -d 30 1232

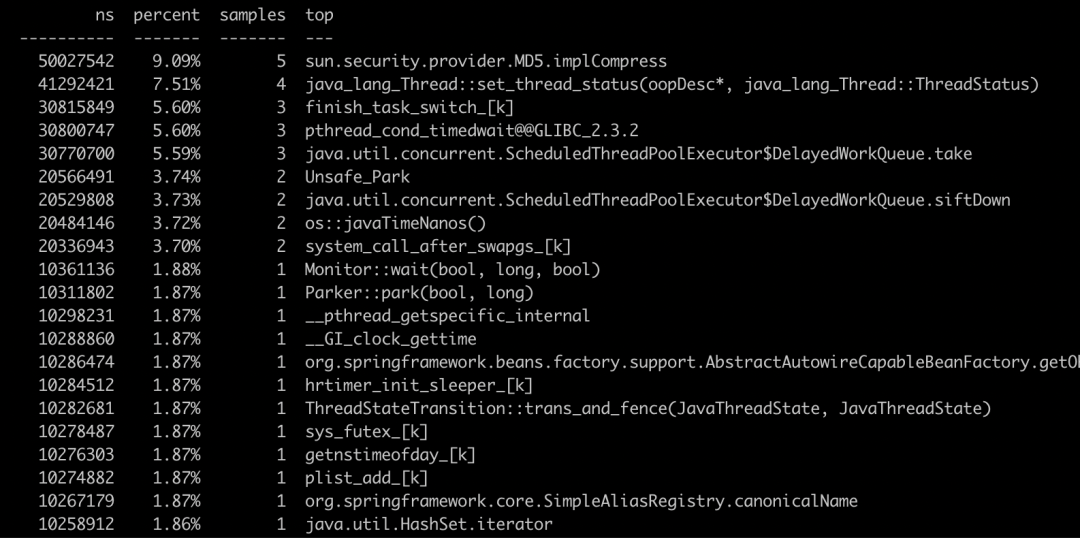

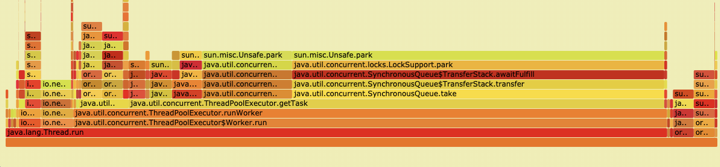

执行完成后会输出采集的信息:通常我们会用更加直观的火焰图来绘制输出的信息,使用参数-f {$file_name}.svg

./profiler.sh -d 30 -f ./nacos.svg 1232

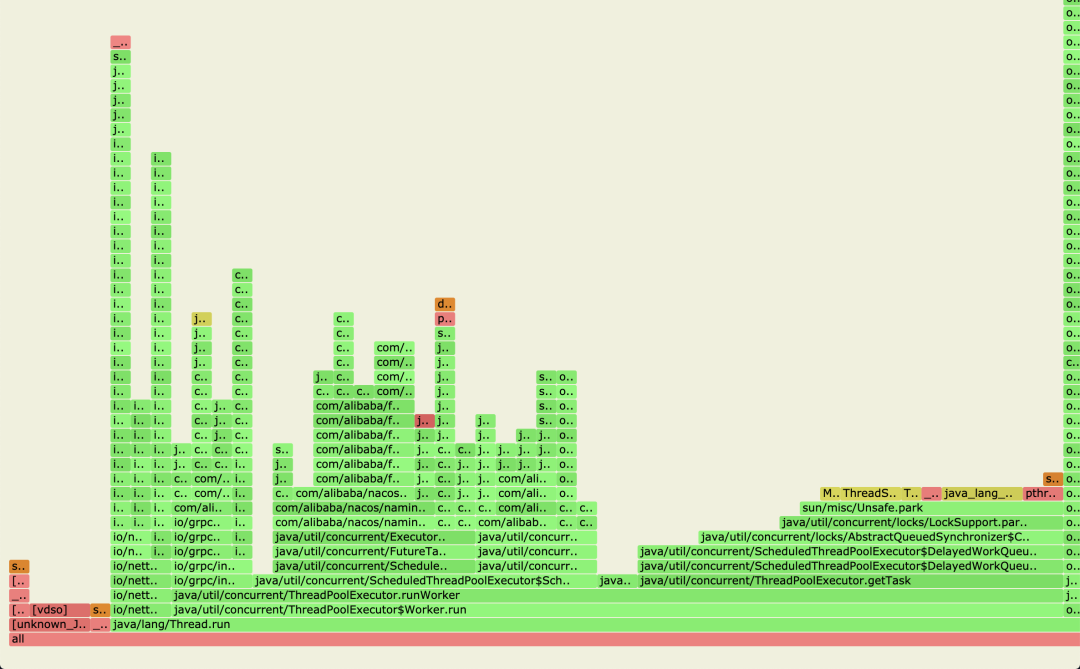

命令执行完成后会生成一个svg格式的文件,用浏览器打开

火焰图怎么看?可以参考阮一峰的文章

《如何读懂火焰图》 http://www.ruanyifeng.com/blog/2017/09/flame-graph.html

简单来说:x轴是抽样数,x轴越长说明被这个方法被抽样的次数越多,消耗cpu时间也越长 y轴是栈的深度,通常越往上越细,如果发现往上有一个平顶,且平顶很宽,则说明它可能有问题,消耗cpu时间较多。

其他参数介绍

  • -e event

event 可选参数用这个命令来查看

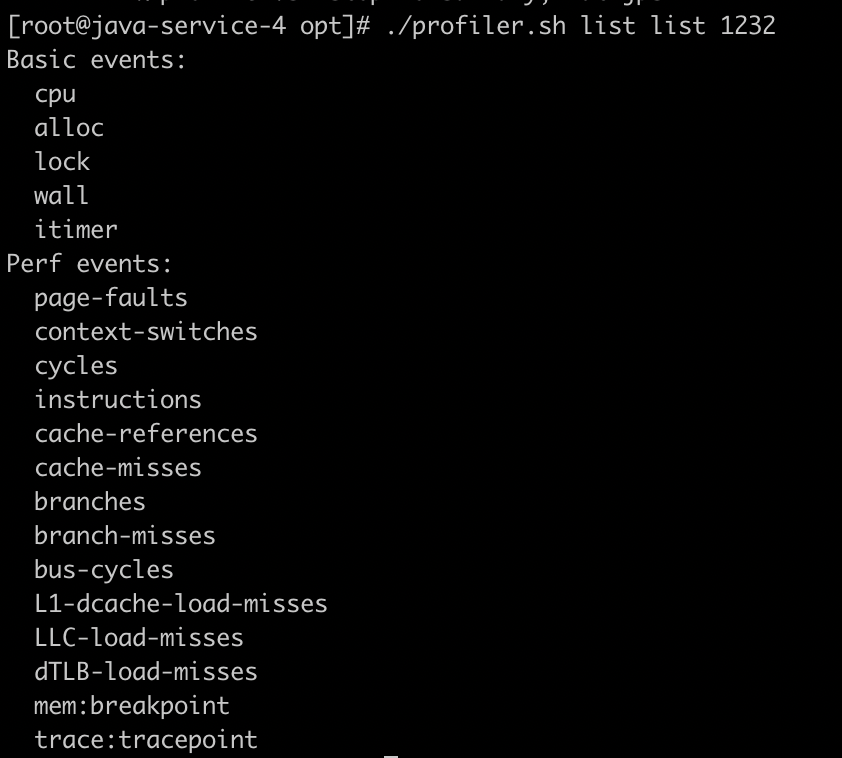

./profiler.sh list list 1232

输出样例:

event 默认为cpu,也可以用alloc来查看内存分配

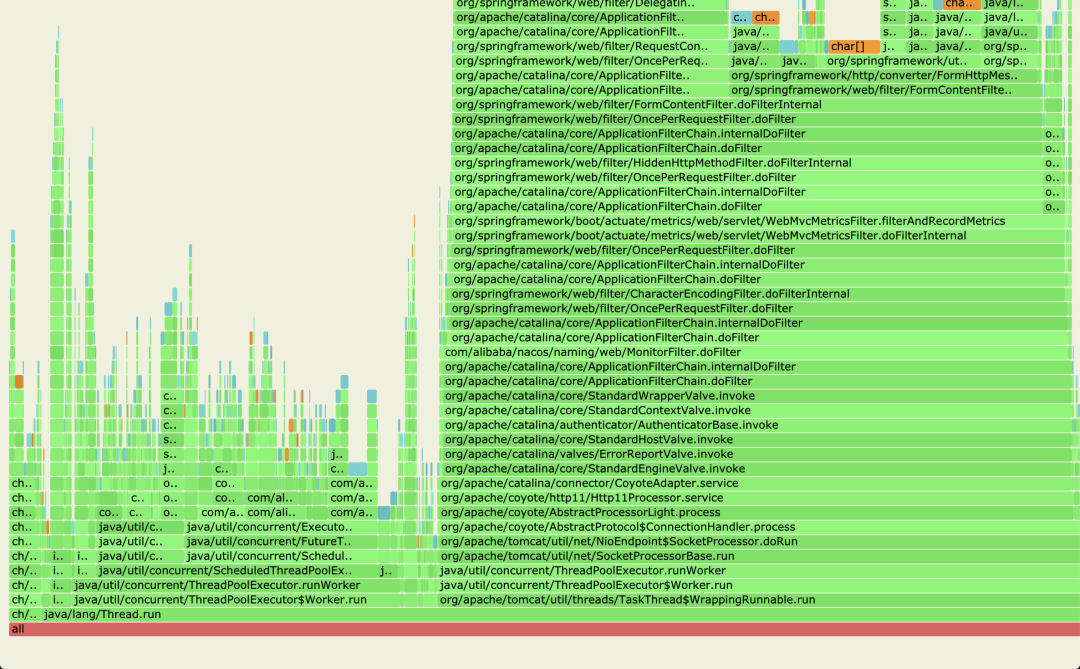

./profiler.sh -e alloc -d 30 -f ./nacos-alloc.svg 1232

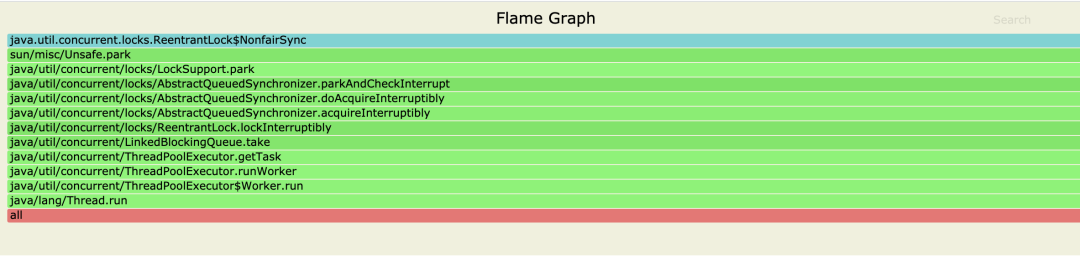

lock查看锁情况:

其他的模式这里就不一一尝试,用的最多的还是cpu模式。

  • -i N 设置采样频率,默认是10ms,可使用 msuss作为单位,无单位默认为纳秒,如
./profiler.sh -i 500us -d 30
  • -j N 设置栈采样深度

  • -o fmt 设置输出格式:可选的有 summarytracesflatjfrcollapsedsvgtree,最常用的是svg

更多命令可参考async-profiler github主页

一次网关性能压测实例

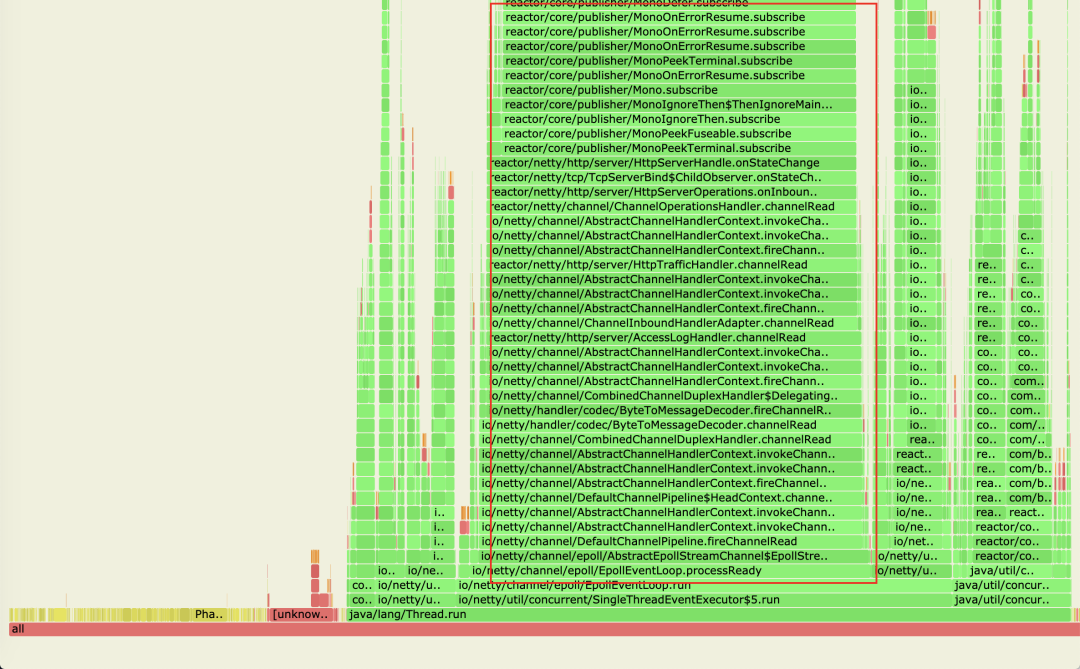

笔者有一次在压测全链路异步网关时,RPS在2000左右,始终上不去,cpu消耗比较高,于是使用async-profiler进行cpu剖析,生成的火焰图如下

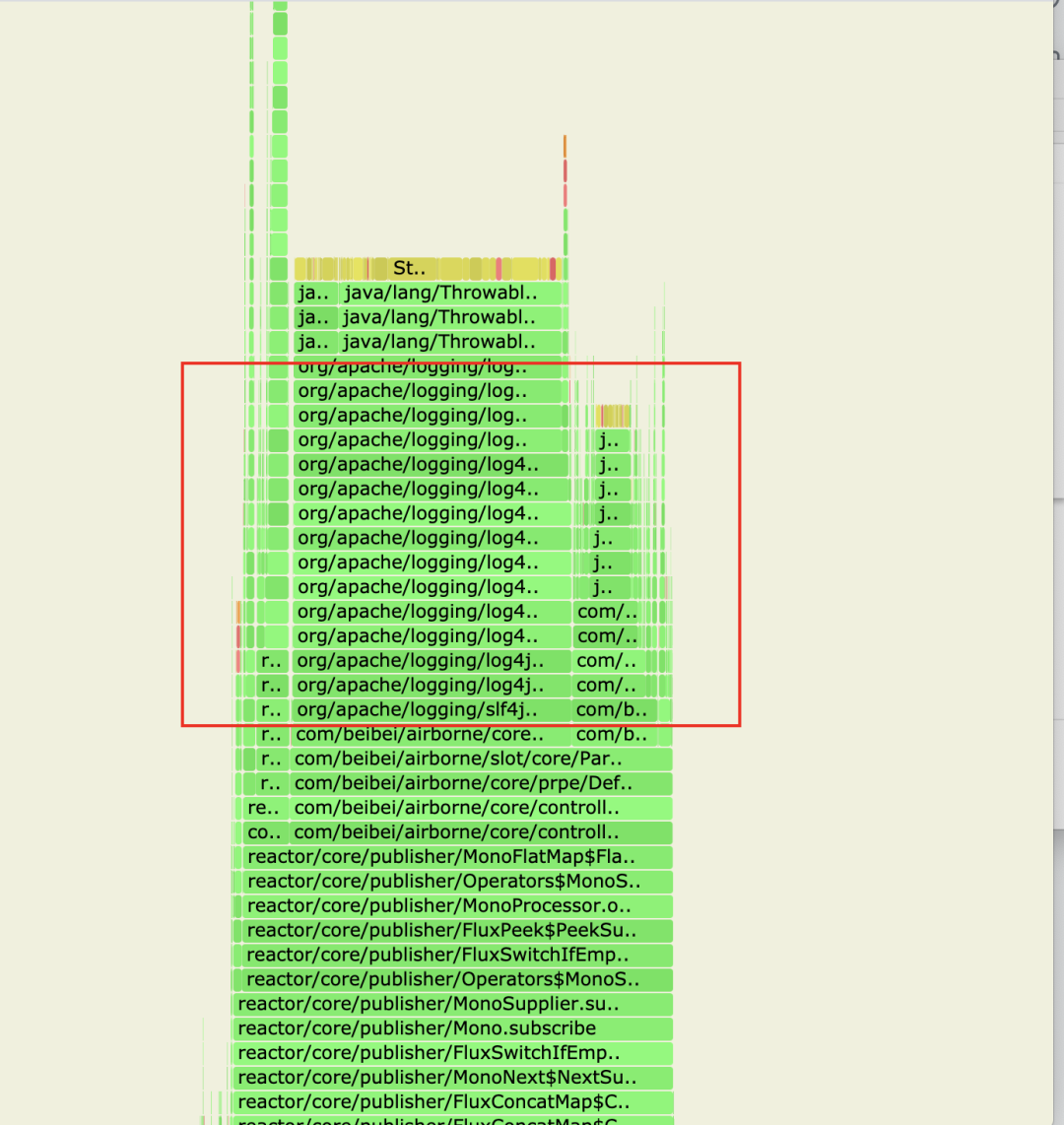

可以看到这里有个宽又深的栈,它消耗了很多cpu,限于图像大小,再往上拉,看下这块到底是什么

从类名就能看出是log4j,猜测是代码某处打日志过于频繁导致,找到打日志的地方后先去掉日志,压测了一下,果然RPS提升到了5000,一处小小的日志竟有如此大的影响。

原理介绍

看到这里相信你应该会用async-profiler来进行cpu剖析了,如果感兴趣可以了解下async-profiler实现的原理,这块有一篇文章介绍的很详细,可以参考

《JVM CPU Profiler技术原理及源码深度解析》 https://mp.weixin.qq.com/s/RKqmy8dw7B7WtQc6Xy2CLA

简单总结一下:

  • cpu profiler实现一般有两种方案:(1)Sampling,采样(2)Instrumentation,埋点;采样对性能损耗较小但没那么准确,埋点(类似AOP)精准但性能影响大
  • Sampling采样只能在 Safe Ponit处采样,会导致统计结果偏差,也就是开头说的 Safepoint bias problem,例如某些方法执行时间短,但执行频率高,正真占用了cpu,这部分如果Sampling的采样频率不能足够小,可能就采样不到,但采样频率过高又会影响性能,这就是一般的基于采样的cpu profiler的缺点
  • async-profiler是基于采样实现的,但它又没有 Safepoint bias problem,它是通过一种叫做 AsyncGetCallTrace的方式来采样,这种采样不需要在安全点处采样,但这个函数不是那么容易就调用到的,需要使用一些技巧(黑科技)的方式来获取

正是第三点原因我才写了这篇文章来推荐这款cpu分析利器,比如我用了一款其他的分析器(uber-common/jvm-profiler)来分析上面网关的cpu,得出了如下的火焰图

如果是这样,完全没法找到问题。而且阿里开源的Arthas中的cpu分析也是使用的async-profiler。所以你不试试吗?
