Java Flight Recorder - 事件机制详解原创

529205

编者按:Java Flight Recorder(简称为JFR)曾经是 Oracle JDK 商业版的附属组件,在 JDK 11 中正式开源,后又被移植到 JDK8 中。JFR对本身应用的侵入性很小,同时又能提供应用运行时相对准确和丰富的信息;合理使用该工具可以极大地提高工作效率。本文剖析JFR的事件机制,希望能帮助大家从原理上理解 JFR ,进而能正确使用 JFR。

1.本篇文章中的源码大部分来自 openjdk8u262
2.本文出发点是梳理 JFR 的事件机制,侧重点在于理解而非应用;
3.使用上可以不要太过拘泥细节,可以具体问题具体分析。

1前言

1.1对于JFR我们有着怎样的预期
JFR是一个辅助分析工具,我们希望借助它,尽可能低开销地收集运行时数据,从而辅助对 系统(包括应用和JVM)可能存在的故障、性能瓶颈进行分析。
结合 JFR 的 目标来看:
提供一些API用于产生数据或消费数据
提供缓存机制和二进制数据格式
允许配置和过滤事件
为 OS、JVM、JDK 库提供相应的事件
从中,我们能粗略地获取这些信息 :
1.事件以自描述的二进制形式(.jfr)被保存着
2.事件中包含了数据,事件 ≈ 数据
3…jfr 文件 => read by some Provided API => 重现运行时数据 [ => 可视化]
我们想尝试了解 JFR 的事件驱动机制,具体点就是回答几个问题:
一个事件何时产生/启动监控?经历了怎样的路径?如何被保存?保存到哪里?

1.2JFR是事件驱动的

本节主要是一些前置信息 (假如你有所了解,可以快速浏览或者跳过本节内容):JVM行为基本都是Event,如类加载对应着Class Load Event,垃圾回收对应GC Event;Event 主要由 timestamp, event name, additional info, data 这几部分组成。Event 收集四类事件的信息:
Instant Event , 发生就收集(e.g. Thread Start …)
Duration Event, 持续收集一段时间(e.g. GC Event …)
Timed Event , 收集超过指定时间的事件
Sample Event , 按频率采样
以JFR的Class Load Event为例, 看看一个事件的结构。(共计 24 bytes)
<memory address> : 98 80 80 00 87 02 95 ae e4 b2 92 03 a2 f7 ae 9a 94 02 02 01 8d 11 00 00
Event Size : 98 80 80 00
Event ID : 87 02
TimeStamp : 95 ae e4 b2 92 03
Duration : a2 f7 ae 9a 94 02
Thread ID : 02
Stack trace ID : 01
PayLoad(记录的数据,fields 取决于各个 Event 类型):
o加载的类 : 8d 11
o定义类的 ClassLoader : 00
o初始化类的 ClassLoader : 00

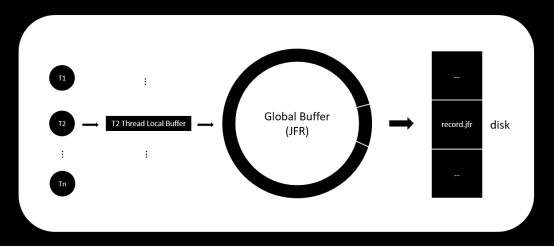

多个线程都会产生 Event,线程通过无锁(Lock-free)设计记录事件。线程将事件首先写入到 ThreadLocalBuffer(简称TLB),TLB被填满后,将被转存到 Global buffer(circular),对于较旧的数据,可以通过配置,选择丢弃或者写入磁盘,以便连续保存历史记录。示意图如下所示:
注意:TLB、Global Buffer 和磁盘文件中的事件记录不会相互备份,未及时转存的数据可能发生丢失,本文不会就这点展开阐述。JFR更多信息可以参考JEP 328。
前置内容已经交代清楚,接着回到正轨。

2一个事件的生命周期

以下是枯燥乏味的一堆代码,但是不得不看。

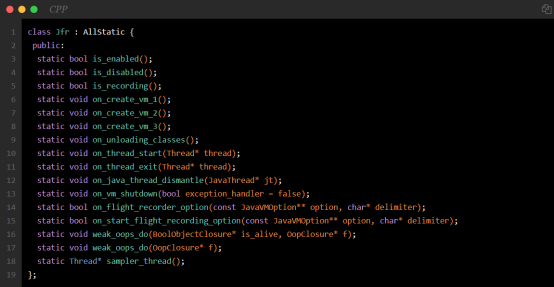

首先来看 JFR 的结构,如下图所示:
肉眼可见的一堆钩子,这些 hook 用于记录对应的触发事件。
我们简单地挑一个 Thread Start 的事件,关注一下它的整个被触发到被记录的过程。在线程创建并执行时会调用记录 JFR 事件,代码如下:
可见当一个新的 Java 线程被创建时,只要开启了 JFR,那么就会执行上述代码;

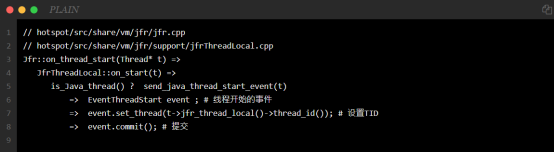

接着看一下 on_thread_start 干了什么:
在此,我们看到了一个事件 EventThreadStart ,并且在事件中设置信息后被提交。

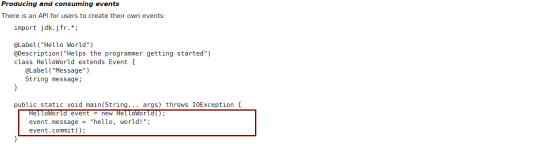

在 JEP 328 中有一个更为简单直接例子,如下:
无需太过关心其内容。
我们只需关注这个事件生成的结构:

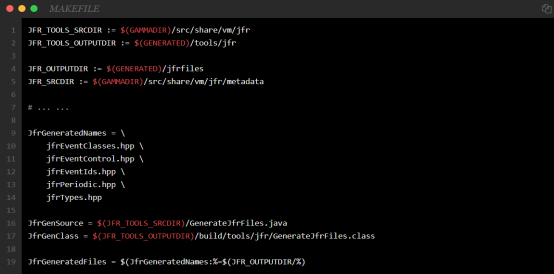

这里的 EventType 定义于 jfrEventClass.hpp, 该文件是编译时生成的,简单贴一下生成逻辑,可以参考 Makefile 文件,如下 (同样无需在意太多细节):

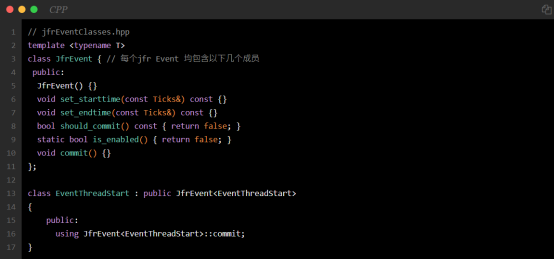

回到主旋律,继续来看事件的结构和成员函数,如下:

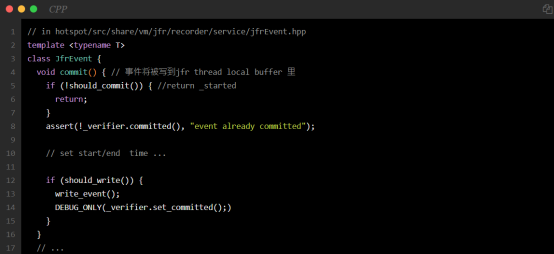

其中最为重要的成员函数是 JfrEvent::commit 方法,用于提交事件,代码如下:

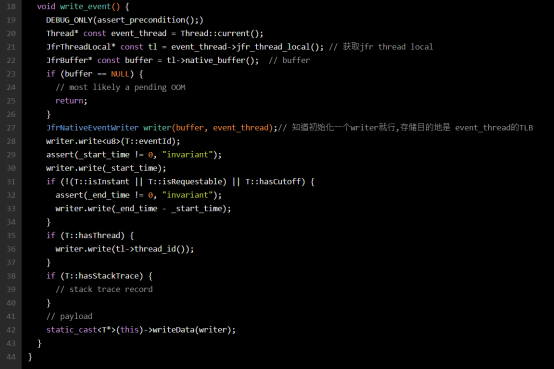

在函数中,最后一段代码, 也是核心所在,用于真正记录事件:
这下,就可以很容易地和第1节的内容对应上了,特别是其中的事件模型的图片:

3小结

用户是否可以自定义一个 JFR 事件?注意点有哪些?

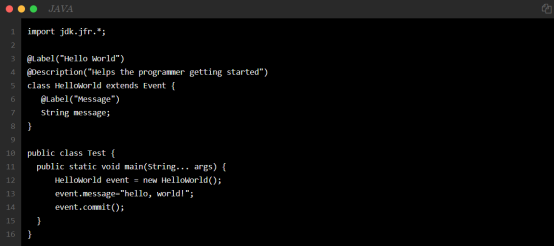

这里通过 JEP 328 里的例子(稍微有点改动),来展示如何自定义 JFR 事件。
通过编译后直接执行如下命令:
$> java -XX:StartFlightRecording,filename=event.jfr Test
可以得到如下日志信息:
Started recording 1. No limit specified, using maxsize=250MB as default.
Use jcmd 57980 JFR.dump name=1 to copy recording data to file.
日志可以通过标准的 API 进行解析,下面通过一个简单代码解析上面生成的事件,代码如下:
编译运行
$> java Viewer | less

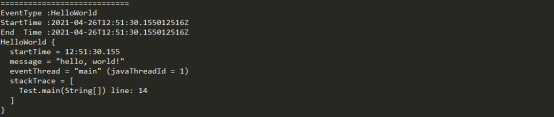

可以得到如下结果:
相信此时你已经对 JFR 的事件机制有了个不错的感觉。
实际上 JFR 的使用一般配合 JMC[1] 使用,在 JMC 中通过页面可以得到统计信息,更有助于判断系统的运行情况。

参考

[1] https://adoptopenjdk.net/jmc.html

后记

如果遇到相关技术问题(包括不限于毕昇JDK),可以进入毕昇JDK社区查找相关资源(点击原文进入官网),包括二进制下载、代码仓库、使用教学、安装、学习资料等。毕昇JDK社区每双周周二举行技术例会,同时有一个技术交流群讨论GCC、LLVM、JDK和V8等相关编译技术,感兴趣的同学可以添加如下微信小助手,回复Compiler入群。
