前言

在之前的博客里,笔者详细阐述了Prometheus数据的插入过程。但我们最常见的打交道的是数据的查询。Prometheus提供了强大的Promql来满足我们千变万化的查询需求。在这篇文章里面,笔者就以一个简单的Promql为例,讲述下Prometheus查询的过程。

Promql

一个Promql表达式可以计算为下面四种类型:

瞬时向量(Instant Vector) - 一组同样时间戳的时间序列(取自不同的时间序列,例如不同机器同一时间的CPU idle)
区间向量(Range vector) - 一组在一段时间范围内的时间序列
标量(Scalar) - 一个浮点型的数据值
字符串(String) - 一个简单的字符串

我们还可以在Promql中使用svm/avg等集合表达式,不过只能用在瞬时向量(Instant Vector)上面。为了阐述Prometheus的聚合计算以及篇幅原因,笔者在本篇文章只详细分析瞬时向量(Instant Vector)的执行过程。

瞬时向量(Instant Vector)

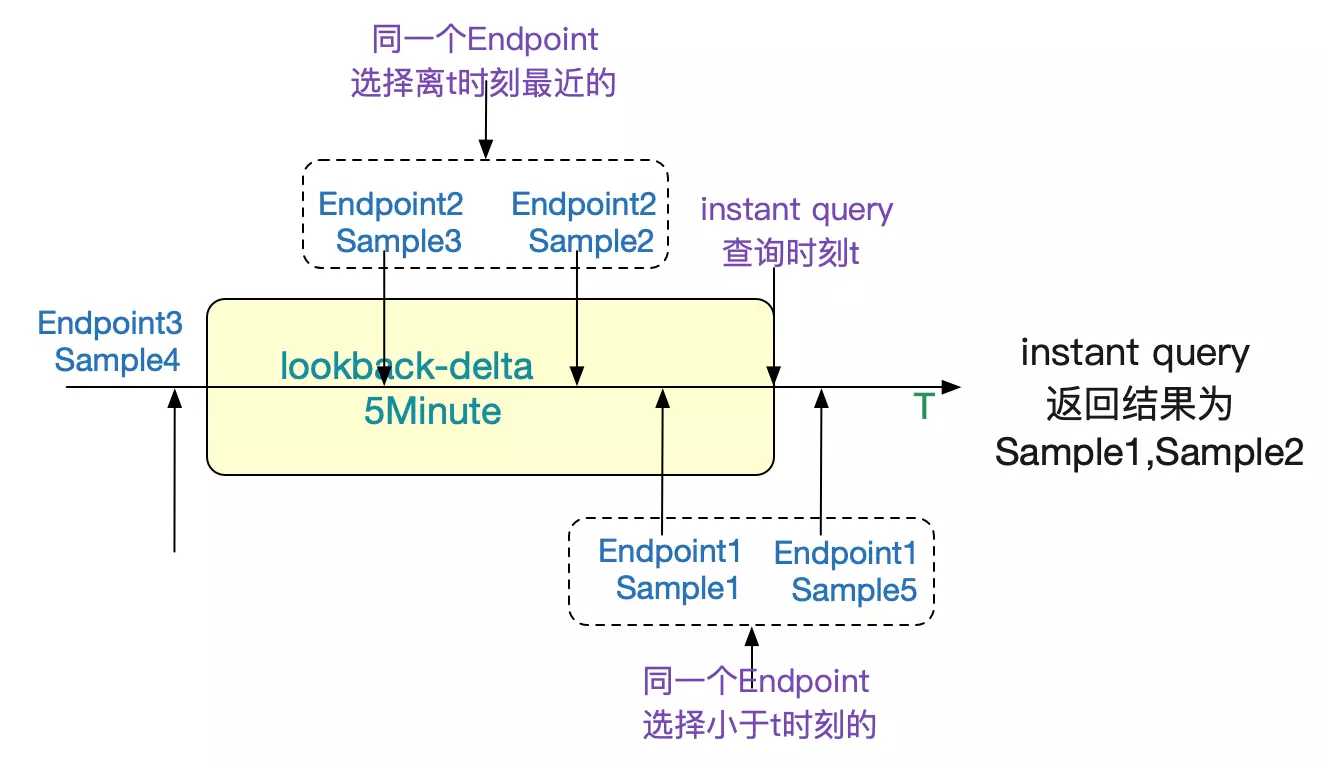

前面说到,瞬时向量是一组拥有同样时间戳的时间序列。但是实际过程中,我们对不同Endpoint采样的时间是不可能精确一致的。所以,Prometheus采取了距离指定时间戳之前最近的数据(Sample)。如下图所示:
当然,如果是距离当前时间戳1个小时的数据直观看来肯定不能纳入到我们的返回结果里面。 所以Prometheus通过一个指定的时间窗口来过滤数据(通过启动参数–query.lookback-delta指定,默认5min)。

对一条简单的Promql进行分析

好了,解释完Instant Vector概念之后,我们可以着手进行分析了。直接上一条带有聚合函数的Promql吧

SUM BY (group) (http_requests{job="api-server",group="production"})

首先,对于这种有语法结构的语句肯定是将其Parse一把,构造成AST树了。调用

promql.ParseExpr

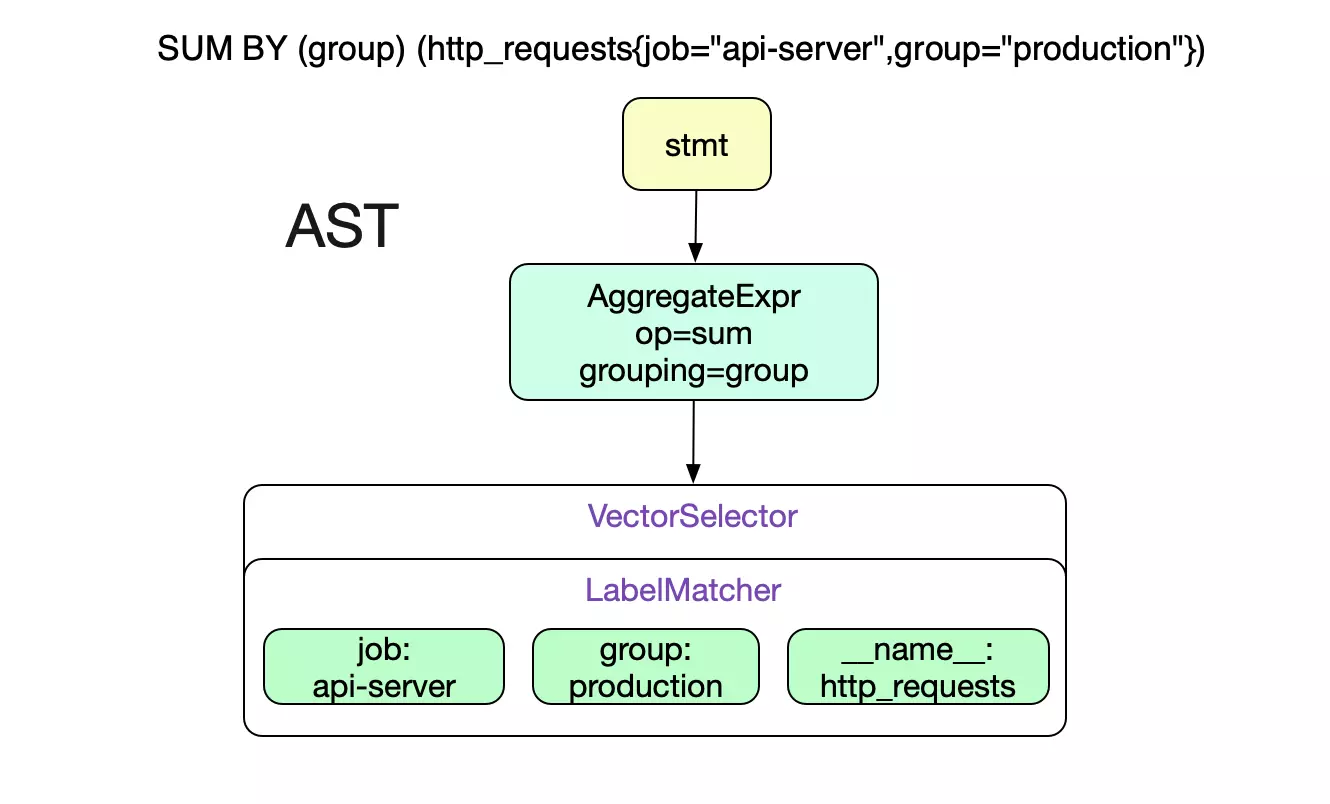

由于Promql较为简单,所以Prometheus直接采用了LL语法分析。在这里直接给出上述Promql的AST树结构。
Prometheus对于语法树的遍历过程都是通过vistor模式,具体到代码为:

ast.go vistor设计模式
func Walk(v Visitor, node Node, path []Node) error {
	var err error
	if v, err = v.Visit(node, path); v == nil || err != nil {
		return err
	}
	path = append(path, node)

	for _, e := range Children(node) {
		if err := Walk(v, e, path); err != nil {
			return err
		}
	}

	_, err = v.Visit(nil, nil)
	return err
}
func (f inspector) Visit(node Node, path []Node) (Visitor, error) {
	if err := f(node, path); err != nil {
		return nil, err
	}

	return f, nil
}

通过golang里非常方便的函数式功能,直接传递求值函数inspector进行不同情况下的求值。

type inspector func(Node, []Node) error

求值过程
具体的求值过程核心函数为:

func (ng *Engine) execEvalStmt(ctx context.Context, query *query, s *EvalStmt) (Value, storage.Warnings, error) {
	......
	querier, warnings, err := ng.populateSeries(ctxPrepare, query.queryable, s) 	// 这边拿到对应序列的数据
	......
	val, err := evaluator.Eval(s.Expr) // here 聚合计算
	......

}

populateSeries

首先通过populateSeries的计算出VectorSelector Node所对应的series(时间序列)。这里直接给出求值函数

 func(node Node, path []Node) error {
 	......
 	querier, err := q.Querier(ctx, timestamp.FromTime(mint), timestamp.FromTime(s.End))
 	......
 	case *VectorSelector:
 		.......
 		set, wrn, err = querier.Select(params, n.LabelMatchers...)
 		......
 		n.unexpandedSeriesSet = set
 	......
 	case *MatrixSelector:
 		......
 }
 return nil

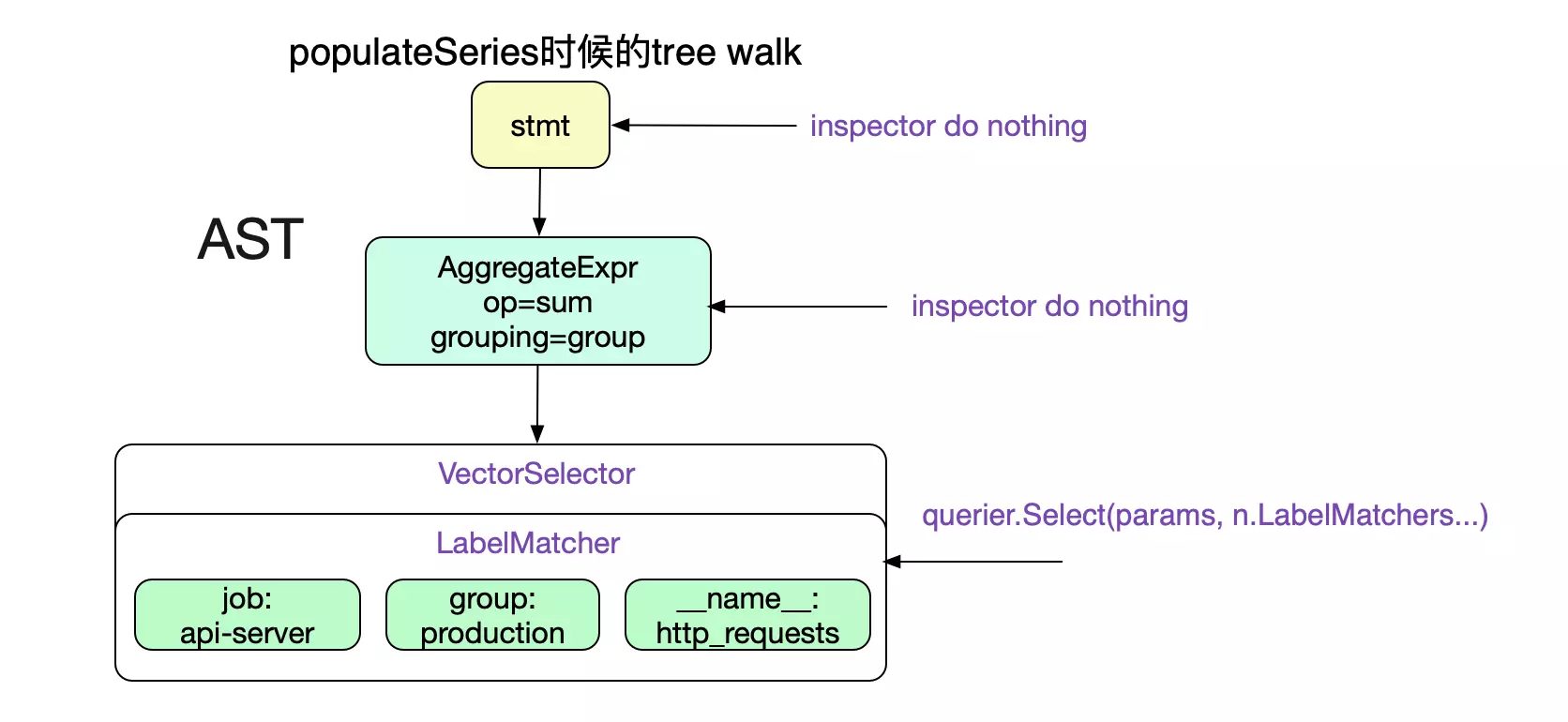

可以看到这个求值函数,只对VectorSelector/MatrixSelector进行操作,针对我们的Promql也就是只对叶子节点VectorSelector有效。

select

获取对应数据的核心函数就在querier.Select。我们先来看下qurier是如何得到的.

querier, err := q.Querier(ctx, timestamp.FromTime(mint), timestamp.FromTime(s.End))

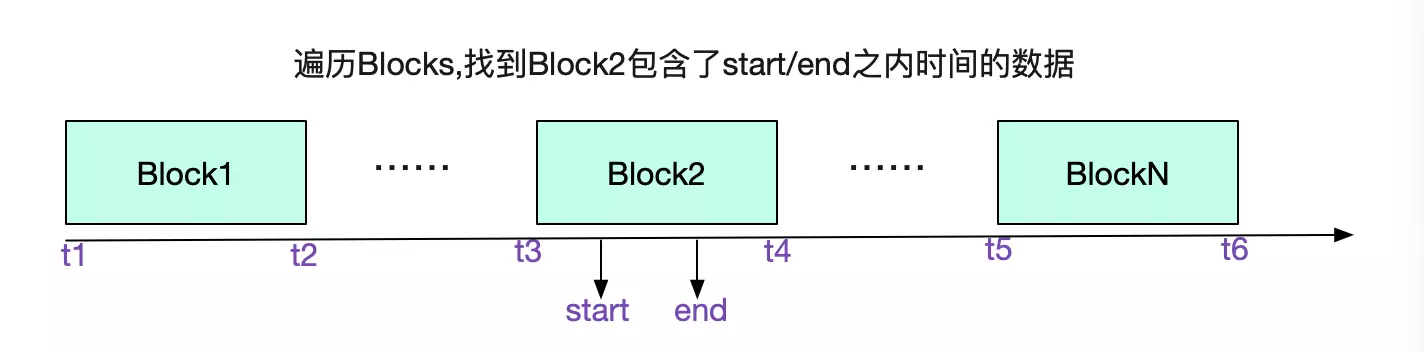

根据时间戳范围去生成querier,里面最重要的就是计算出哪些block在这个时间范围内,并将他们附着到querier里面。具体见函数

func (db *DB) Querier(mint, maxt int64) (Querier, error) {
	for _, b := range db.blocks {
		......
		// 遍历blocks挑选block
	}
	// 如果maxt>head.mint(即内存中的block),那么也加入到里面querier里面。
	if maxt >= db.head.MinTime() {
		blocks = append(blocks, &rangeHead{
			head: db.head,
			mint: mint,
			maxt: maxt,
		})
	}
	......
}


知道数据在哪些block里面,我们就可以着手进行计算VectorSelector的数据了。

 // labelMatchers {job:api-server} {__name__:http_requests} {group:production}
 querier.Select(params, n.LabelMatchers...)

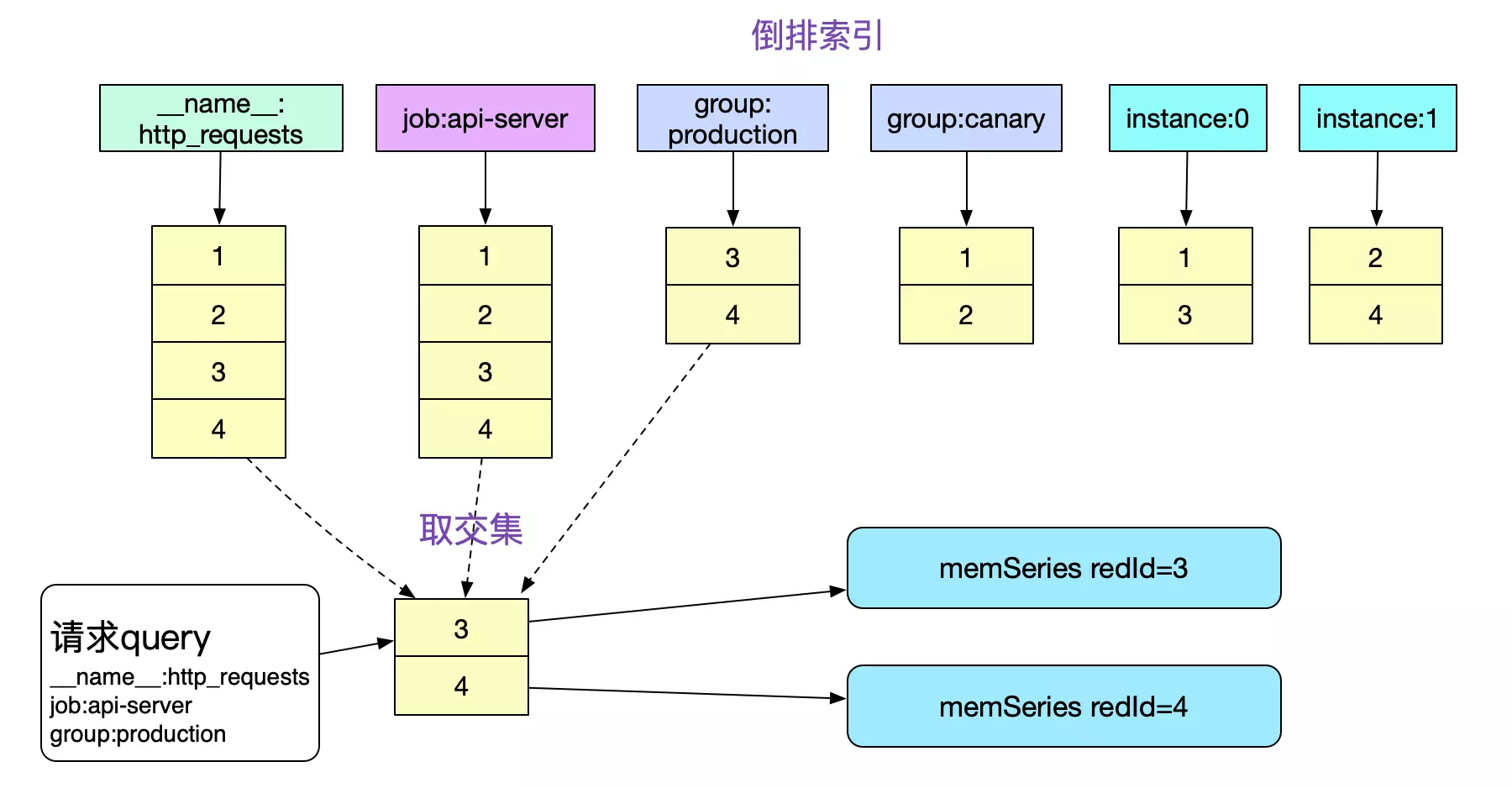

有了matchers我们很容易的就能够通过倒排索引取到对应的series。为了篇幅起见,我们假设数据都在headBlock(也就是内存里面)。那么我们对于倒排的计算就如下图所示:
这样,我们的VectorSelector节点就已经有了最终的数据存储地址信息了,例如图中的memSeries refId=3和4。

如果想了解在磁盘中的数据寻址,可以详见笔者之前的博客
<<Prometheus时序数据库-磁盘中的存储结构>>

evaluator.Eval

通过populateSeries找到对应的数据,那么我们就可以通过evaluator.Eval获取最终的结果了。计算采用后序遍历,等下层节点返回数据后才开始上层节点的计算。那么很自然的,我们先计算VectorSelector。

func (ev *evaluator) eval(expr Expr) Value {
	......
	case *VectorSelector:
	// 通过refId拿到对应的Series
	checkForSeriesSetExpansion(ev.ctx, e)
	// 遍历所有的series
	for i, s := range e.series {
		// 由于我们这边考虑的是instant query,所以只循环一次
		for ts := ev.startTimestamp; ts <= ev.endTimestamp; ts += ev.interval {
			// 获取距离ts最近且小于ts的最近的sample
			_, v, ok := ev.vectorSelectorSingle(it, e, ts)
			if ok {
					if ev.currentSamples < ev.maxSamples {
						// 注意,这边的v对应的原始t被替换成了ts,也就是instant query timeStamp
						ss.Points = append(ss.Points, Point{V: v, T: ts})
						ev.currentSamples++
					} else {
						ev.error(ErrTooManySamples(env))
					}
				}
			......
		}
	}
}

如代码注释中看到,当我们找到一个距离ts最近切小于ts的sample时候,只用这个sample的value,其时间戳则用ts(Instant Query指定的时间戳)代替。

其中vectorSelectorSingle值得我们观察一下:

func (ev *evaluator) vectorSelectorSingle(it *storage.BufferedSeriesIterator, node *VectorSelector, ts int64) (int64, float64, bool){
	......
	// 这一步是获取>=refTime的数据,也就是我们instant query传入的
	ok := it.Seek(refTime)
	......
		if !ok || t > refTime {
		// 由于我们需要的是<=refTime的数据,所以这边回退一格,由于同一memSeries同一时间的数据只有一条,所以回退的数据肯定是<=refTime的
		t, v, ok = it.PeekBack(1)
		if !ok || t < refTime-durationMilliseconds(LookbackDelta) {
			return 0, 0, false
		}
	}
}

就这样,我们找到了series 3和4距离Instant Query时间最近且小于这个时间的两条记录,并保留了记录的标签。这样,我们就可以在上层进行聚合。

# SUM by聚合
叶子节点VectorSelector得到了对应的数据后,我们就可以对上层节点AggregateExpr进行聚合计算了。代码栈为:
evaluator.rangeEval
	|->evaluate.eval.func2
		|->evelator.aggregation grouping key为group

具体的函数如下图所示:

func (ev *evaluator) aggregation(op ItemType, grouping []string, without bool, param interface{}, vec Vector, enh *EvalNodeHelper) Vector {
	......
	// 对所有的sample
	for _, s := range vec {
		metric := s.Metric
		......
		group, ok := result[groupingKey]
		// 如果此group不存在,则新加一个group
		if !ok {
			......
			result[groupingKey] = &groupedAggregation{
				labels:     m, // 在这里我们的m=[group:production]
				value:      s.V,
				mean:       s.V,
				groupCount: 1,
			}
			......
		}
		switch op {
		// 这边就是对SUM的最终处理
		case SUM:
			group.value += s.V
		.....
		}
	}
	.....
	for _, aggr := range result {
		enh.out = append(enh.out, Sample{
		Metric: aggr.labels,
		Point:  Point{V: aggr.value},
		})
	}
	......
	return enh.out
}

好了,有了上面的处理,我们聚合的结果就变为:

这个和我们的预期结果一致,一次查询的过程就到此结束了。

总结

Promql是非常强大的,可以满足我们的各种需求。其运行原理自然也激起了笔者的好奇心,本篇文章虽然只分析了一条简单的Promql,但万变不离其宗,任何Promql都是类似的运行逻辑。希望本文对读者能有所帮助。
