最近在抽时间阅读 JDK 的源码，主要是 GC 还有 Safepoint 相关的源码，发现很多我在之前拜读网上各种 JVM 原理大作时候的由于没有看源码导致我对于底层原理的误解。果然，一百个人读水浒传，就有一百种水浒传。还是需要更加深入的了解下源码，才能更好地理解 JVM，进行调优。这个系列，将在讲述 Java GC 各种原理的基础上，结合对应的源码分析，并附上源码地址。因为JVM的源码更新还是很快的，尤其是 GC 这一块，但是基本原理，应该大体不会变，附上源码地址，旨在让各位读者掌握这些原理最新实现情况。本文在撰写的时候，会紧跟最新版本的 JDK。

GC(Garbage Collection) 是目前很多编程语言自带的特性，例如Java，Python；GC是一个很好的特性，能让使用这个语言编程的程序员不去关心内存回收，并且降低内存泄漏和内存溢出发生的概率。

了解Java GC，需要先知道 Java 最基础的对象在内存中究竟是如何存储的。我们专注于 HotSpot 虚拟机实现，来详细阐述对象存储结构。首先我们来了解一个概念，对象指针（OOPs，Ordinary Object Pointers）, 也就是对象头的主要部分。

1. 对象指针（OOPs，Ordinary Object Pointers）

对象指针的实现，可以参考oop.hpp：


class oopDesc {
 private:
  volatile markWord _mark;
  union _metadata {
    Klass*      _klass;
    narrowKlass _compressed_klass;
  } _metadata;
}
————————————————
版权声明：本文为CSDN博主「干货满满张哈希」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/zhxdick/article/details/108627011

从源代码可以简单看出，对象指针包括：

1.标记字（Mark Word）：一组标记，描述了对象的状态，包括对象默认哈希值（如果没有覆盖默认的 hashcode() 方法，则哈希值在 hashcode() 方法被调用之后，会被记录到标记字之中）、对象的形状（是否是数组）、锁状态（偏向锁等锁信息，值得一提的是偏向锁在 Java 15 中废弃：Disable and Deprecate Biased Locking）、数组长度（如果标记显示这个对象是数组，描述了数组的长度）。标记字的实现仅仅包含一个uintptr_t类型，所以，在 32 位和 64 位虚拟机上面，大小分别是 4 字节和 8 字节。可以参考源码：
markWord.hpp。我们这里只讨论 64 位的 JVM，也就是标记字为 8 字节的情况。


class markWord {
 private:
  uintptr_t _value;
}

2.类型字（Class Word）：类型字是指向对象实现的 Class 的指针。Java 7 之前指向的区域位于持久带（Permanent Generation），Java 8 之后，持久带废弃，引入了元数据区的概念（Metaspace），所以Java 8 之后指向的是这个元数据区。

这个指针可能是被压缩的，就是压缩指针（Compressed OOPs）。当开启对象压缩时占用4字节（JVM默认开启），关闭时占用8字节

1.1. 标记字的具体结构

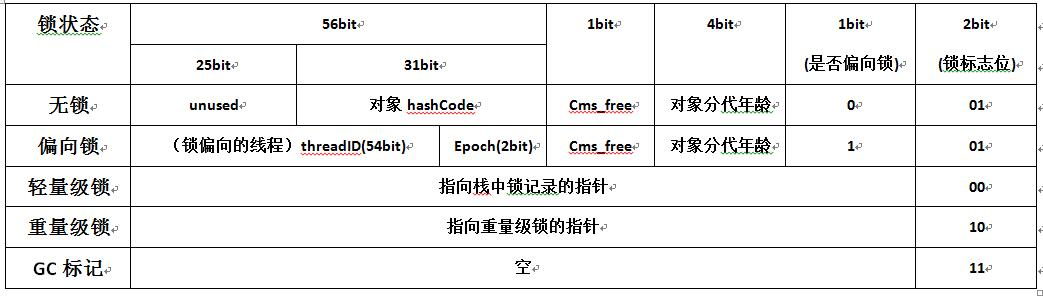

对于 64 位的虚拟机环境，标记字大小是 8 字节。先给出标记字结构：

（上图来自于：https://www.cnblogs.com/helloworldcode/p/11914053.html）

我们先来通过 jol （Java Object Layout）工具，以及接下来的几个实例，来逐步看一下每种状态下的标记字结构。加入依赖：


<!-- https://mvnrepository.com/artifact/org.openjdk.jol/jol-core -->
<dependency>
    <groupId>org.openjdk.jol</groupId>
    <artifactId>jol-core</artifactId>
    <version>0.13</version>
</dependency>

1.1.1. 哈希值计算几次？去哪里找哈希值？

如果类没有覆盖hashcode()，那么实现hashcode()的是一个native方法。


@HotSpotIntrinsicCandidate
public native int hashCode();

具体的实现参考源码synchronizer.cpp：


intptr_t ObjectSynchronizer::FastHashCode(Thread* self, oop obj) {
  //如果启用了偏向锁特性
  if (UseBiasedLocking) {
	//如果正处于偏向锁
    if (obj->mark().has_bias_pattern()) {
      //取消偏向锁，不会再处于偏向锁状态，并且在下次获取锁的时候，直接从轻量锁开始
      Handle hobj(self, obj);
      if (SafepointSynchronize::is_at_safepoint()) {
        BiasedLocking::revoke_at_safepoint(hobj);
      } else {
        BiasedLocking::revoke(hobj, self);
      }
      obj = hobj();
      assert(!obj->mark().has_bias_pattern(), "biases should be revoked by now");
    }
  }

  while (true) {
    ObjectMonitor* monitor = NULL;
    markWord temp, test;
    intptr_t hash;
    markWord mark = read_stable_mark(obj);

    // 不能处于偏向锁状态
    assert(!mark.has_bias_pattern(), "invariant");
    // 未处于任何锁状态的一般状态
    if (mark.is_neutral()) {
      hash = mark.hash();
      if (hash != 0) {                  // 如果已经计算过哈希值，直接返回
        return hash;
      }
      hash = get_next_hash(self, obj);  // 否则，计算一个新的哈希值，这个方法的详细分析在另一篇文章
      temp = mark.copy_set_hash(hash);  // 设置哈希值
      test = obj->cas_set_mark(temp, mark); //更新为设置成功
      if (test == mark) {               // 如果更新成功，则返回
        return hash;
      }
      //如果设置失败，可能发生了锁膨胀，或者是多线程同时调用了hashcode方法，循环重新尝试

    } else if (mark.has_monitor()) {
	  //如果处于重量级锁状态
	  //获取对应的monitor对象
      monitor = mark.monitor();
	  //获取其header
      temp = monitor->header();
      assert(temp.is_neutral(), "invariant: header=" INTPTR_FORMAT, temp.value());
	  //查看header中的hashcode
      hash = temp.hash();
	  //若monitor中有哈希值，并且没有发生异步monitor降级（Async Monitor Deflation），就使用这个哈希值
	  //异步monitor降级（Async Monitor Deflation）,请参考：https://wiki.openjdk.java.net/display/HotSpot/Async+Monitor+Deflation，这是在 Java 15 之后开始引入的新特性
      if (hash != 0) {
        // It has a hash.

        // Separate load of dmw/header above from the loads in
        // is_being_async_deflated().
        if (support_IRIW_for_not_multiple_copy_atomic_cpu) {
          // A non-multiple copy atomic (nMCA) machine needs a bigger
          // hammer to separate the load above and the loads below.
          OrderAccess::fence();
        } else {
          OrderAccess::loadload();
        }
        if (monitor->is_being_async_deflated()) {
          // But we can't safely use the hash if we detect that async
          // deflation has occurred. So we attempt to restore the
          // header/dmw to the object's header so that we only retry
          // once if the deflater thread happens to be slow.
          monitor->install_displaced_markword_in_object(obj);
          continue;
        }
        return hash;
      }

    } else if (self->is_lock_owned((address)mark.locker())) {
      //如果处于轻量锁状态，读取指向锁记录的指针，获取其中的哈希值
      temp = mark.displaced_mark_helper();
      assert(temp.is_neutral(), "invariant: header=" INTPTR_FORMAT, temp.value());
      hash = temp.hash();
      if (hash != 0) {                  // if it has a hash, just return it
        return hash;
      }
    }
	//不处于以上状态或者处于以上锁状态之前，没有计算过哈希值，则直接膨胀锁到重量级锁
    monitor = inflate(self, obj, inflate_cause_hash_code);
	//查看是否已经有其他线程计算过哈希值
    mark = monitor->header();
    assert(mark.is_neutral(), "invariant: header=" INTPTR_FORMAT, mark.value());
    hash = mark.hash();
	//如果没有，则在这里计算，并设置
    if (hash == 0) {                    // if it does not have a hash
      hash = get_next_hash(self, obj);  // get a new hash
      temp = mark.copy_set_hash(hash);  // merge the hash into header
      assert(temp.is_neutral(), "invariant: header=" INTPTR_FORMAT, temp.value());
      uintptr_t v = Atomic::cmpxchg((volatile uintptr_t*)monitor->header_addr(), mark.value(), temp.value());
      test = markWord(v);
	  //设置失败，则有其他线程已经设置，尝试读取
      if (test != mark) {
        // The attempt to update the ObjectMonitor's header/dmw field
        // did not work. This can happen if another thread managed to
        // merge in the hash just before our cmpxchg().
        // If we add any new usages of the header/dmw field, this code
        // will need to be updated.
        hash = test.hash();
        assert(test.is_neutral(), "invariant: header=" INTPTR_FORMAT, test.value());
        assert(hash != 0, "should only have lost the race to a thread that set a non-zero hash");
      }
	  //如果有发生异步monitor降级（Async Monitor Deflation），跳过，重新判断
	  //异步monitor降级（Async Monitor Deflation）,请参考：https://wiki.openjdk.java.net/display/HotSpot/Async+Monitor+Deflation，这是在 Java 15 之后开始引入的新特性
      if (monitor->is_being_async_deflated()) {
        // If we detect that async deflation has occurred, then we
        // attempt to restore the header/dmw to the object's header
        // so that we only retry once if the deflater thread happens
        // to be slow.
        monitor->install_displaced_markword_in_object(obj);
        continue;
      }
    }
    // We finally get the hash.
    return hash;
  }
}

可以看出，hashcode：

尽量只计算一次，计算出后，对于无锁对象，保存在对象标记字 Markword 中。
处于各种锁状态的话（除了偏向锁），都会修改并占用 Markword 导致需要其他地方缓存计算好的 hashcode，对于重量锁是对应的 Monitor 中保存，对于轻量锁是所指向的锁记录的指针中保存。
对于偏向锁，由于没法哈希值，所以只要计算过哈希值，就不会再进入偏向锁的状态，而是直接从轻量锁开始。
对于 JDK 15 之后引入的异步 Monitor 降级（Async Monitor Deflation），需要在这个过程完成或者未开始的时候读取 monitor对象的 hashcode 缓存。对于这个特性的详细说明，可以参考：Async Monitor Deflation

哈希值的具体计算，根据全局变量hashcode的值决定计算方式（通过-XX:hashCode=设定）。默认的哈希值计算，是hashcode=5 的情况，不同情况的计算方式的详细说明。

我们来通过一段代码以及输出来看看这些特性


public static void main(String[] args) throws Exception {
    A a = new A();
    B b = new B();
    System.out.println("------After Initialization------\n" + ClassLayout.parseInstance(a).toPrintable() + "\n" + ClassLayout.parseInstance(b).toPrintable());

    System.out.println("a.hashcode: " + a.hashCode());
    System.out.println("b.hashcode: " + b.hashCode());
    System.out.println("------After call hashcode------\n" + ClassLayout.parseInstance(a).toPrintable() + "\n" + ClassLayout.parseInstance(b).toPrintable());
}

//A没有覆盖默认的 hashcode 方法
public static class A {
    long d;
}
//B覆盖了 hashcode 方法
public static class B {
    long d;

    @Override
    public int hashCode() {
        return (int) 5555;
    }
}

输出：


------After Initialization------
com.hashjang.jdk.TestObjectAlign$A object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           49 ce 00 20 (01001001 11001110 00000000 00100000) (536923721)
     12     4        (alignment/padding gap)
     16     8   long A.d                                       0
Instance size: 24 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total

com.hashjang.jdk.TestObjectAlign$B object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           8a ce 00 20 (10001010 11001110 00000000 00100000) (536923786)
     12     4        (alignment/padding gap)
     16     8   long B.d                                       0
Instance size: 24 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total

a.hashcode: 2124046270
b.hashcode: 5555
------After call hashcode------
com.hashjang.jdk.TestObjectAlign$A object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           01 be 5f 9a (00000001 10111110 01011111 10011010) (-1705001471)
      4     4        (object header)                           7e 00 00 00 (01111110 00000000 00000000 00000000) (126)
      8     4        (object header)                           49 ce 00 20 (01001001 11001110 00000000 00100000) (536923721)
     12     4        (alignment/padding gap)
     16     8   long A.d                                       0
Instance size: 24 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total

com.hashjang.jdk.TestObjectAlign$B object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           8a ce 00 20 (10001010 11001110 00000000 00100000) (536923786)
     12     4        (alignment/padding gap)
     16     8   long B.d                                       0
Instance size: 24 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total

可以看出，对于未覆盖hashcode()方法的 A 类，调用hashcode()之后，哈希值存在了对象头。哈希值为 2124046270，转换为二进制为：1111110 10011010 01011111 10111110。由于 Windows 系统中为小端存储，所以打印出来的 Header 是反过来的，可以看到这个哈希值就存储在 Header 中：

00000001 10111110 01011111 10011010 01111110 00000000 00000000 00000000

其他特性，将在接下来的 1.1.3. 偏向锁，轻量锁，重量锁这一小节详细说明。

1.1.2. 分代年龄

对象头中的分代年龄，用于分代 GC。分代 GC 我们在后面的章节会详细讲述，这里只是看一些特性。

记录分代年龄一共 4 bit，所以最大为 2^4 - 1 = 15。所以配置最大分代年龄-XX:MaxTenuringThreshold=n这个n不能大于15，当然也不能小于 0.等于 0 的话，就直接入老年代。等于 16 的话，就是从不进入老年代，这样不符合JVM规范，所以不能大于15。默认是 15。

在发生 Young GC，更准确地说是在 Survivor 区复制的时候，存活的对象的分代年龄会加1。我们编写程序测试下，由于编译器会优化代码，同时调用System.gc()并不是立刻触发 GC，并且是 Full GC，可能会使对象直接进入老年代，分代年龄不再增长，所以我们可以使用 volatile 属性辅助我们真正创建对象，避免编译器优化：


static volatile Object consumer;
public static void main(String[] args) throws Exception {
    //这是我们要观察的对象
    Object instance = new Object();
    long lastAddr = VM.current().addressOf(instance);
    for (int i = 0; i < 10000; i++) {
        //查看地址是否发生了变化，代表是否发生了 Survivor 复制，或者是移动到老年代
        long currentAddr = VM.current().addressOf(instance);
        if (currentAddr != lastAddr) {
            //地址发生变化的时候，打印对象结构
            ClassLayout layout = ClassLayout.parseInstance(instance);
            System.out.println(layout.toPrintable());
            lastAddr = currentAddr;
        }
        for (int j = 0; j < 10000; j++) {
            //一直创建新对象
            //因为是volatile的属性更新，不会被编译器优化
            consumer = new Object();
        }
    }
}

可以配合 GC 日志一起观察。

首先我们用这个参数运行程序-Xmx128m -Xlog:gc=info，输出：


[0.016s][info][gc] Using G1
# WARNING: Unable to get Instrumentation. Dynamic Attach failed. You may add this JAR as -javaagent manually, or supply -Djdk.attach.allowAttachSelf
[2.540s][info][gc] GC(0) Pause Young (Normal) (G1 Evacuation Pause) 24M->1M(128M) 2.600ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           0d 00 00 00 (00001101 00000000 00000000 00000000) (13)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.627s][info][gc] GC(1) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.273ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           15 00 00 00 (00010101 00000000 00000000 00000000) (21)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.675s][info][gc] GC(2) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.063ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           1d 00 00 00 (00011101 00000000 00000000 00000000) (29)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.724s][info][gc] GC(3) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.068ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           25 00 00 00 (00100101 00000000 00000000 00000000) (37)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.772s][info][gc] GC(4) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.212ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           2d 00 00 00 (00101101 00000000 00000000 00000000) (45)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.821s][info][gc] GC(5) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.202ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           35 00 00 00 (00110101 00000000 00000000 00000000) (53)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.869s][info][gc] GC(6) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.143ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           3d 00 00 00 (00111101 00000000 00000000 00000000) (61)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.917s][info][gc] GC(7) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.313ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           45 00 00 00 (01000101 00000000 00000000 00000000) (69)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[2.969s][info][gc] GC(8) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.473ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           4d 00 00 00 (01001101 00000000 00000000 00000000) (77)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.021s][info][gc] GC(9) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.283ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           55 00 00 00 (01010101 00000000 00000000 00000000) (85)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.072s][info][gc] GC(10) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.648ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           5d 00 00 00 (01011101 00000000 00000000 00000000) (93)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.122s][info][gc] GC(11) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.585ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           65 00 00 00 (01100101 00000000 00000000 00000000) (101)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.173s][info][gc] GC(12) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.130ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           6d 00 00 00 (01101101 00000000 00000000 00000000) (109)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.224s][info][gc] GC(13) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.078ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           75 00 00 00 (01110101 00000000 00000000 00000000) (117)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.273s][info][gc] GC(14) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.135ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           7d 00 00 00 (01111101 00000000 00000000 00000000) (125)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.322s][info][gc] GC(15) Pause Young (Normal) (G1 Evacuation Pause) 75M->1M(128M) 2.467ms
java.lang.Object object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           7d 00 00 00 (01111101 00000000 00000000 00000000) (125)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           00 02 00 20 (00000000 00000010 00000000 00100000) (536871424)
     12     4        (loss due to the next object alignment)
Instance size: 16 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

[3.404s][info][gc] GC(16) Pause Young (Normal) (G1 Evacuation Pause) 76M->1M(128M) 0.556ms
[3.485s][info][gc] GC(17) Pause Young (Normal) (G1 Evacuation Pause) 76M->1M(128M) 0.303ms
[3.566s][info][gc] GC(18) Pause Young (Normal) (G1 Evacuation Pause) 76M->1M(128M) 0.288ms
[3.647s][info][gc] GC(19) Pause Young (Normal) (G1 Evacuation Pause) 76M->1M(128M) 0.317ms
[3.727s][info][gc] GC(20) Pause Young (Normal) (G1 Evacuation Pause) 76M->1M(128M) 0.286ms

可以看到，在第 15 次 GC 的时候，对象进入了老年代，内存地址不再随着 Young GC 的进行而变化。

各位读者可以将-XX:MaxTenuringThreshold=设置为 0 和 16 看看效果。

1.1.3. 偏向锁，轻量锁，重量锁

我们来编写测试代码：


A a = new A();
System.out.println("------After Initialization------\n" + ClassLayout.parseInstance(a).toPrintable());
//偏向锁
synchronized (a) {
    System.out.println("------After Fetched Lock------\n" + ClassLayout.parseInstance(a).toPrintable());
}
System.out.println("------After Released Lock------\n" + ClassLayout.parseInstance(a).toPrintable());

System.out.println("a.hashcode: " + a.hashCode());
System.out.println("------After call hashcode------\n" + ClassLayout.parseInstance(a).toPrintable());
//由于调用了 hashcode，这里直接升级成为轻量锁
synchronized (a) {
    System.out.println("------After Fetched Lock------\n" + ClassLayout.parseInstance(a).toPrintable());
}
System.out.println("------After Released Lock------\n" + ClassLayout.parseInstance(a).toPrintable());
//测试重量级锁
Runnable r = () -> {
    synchronized (a) {
        System.out.println("------After " + Thread.currentThread() + " lock is fetched------\n" + ClassLayout.parseInstance(a).toPrintable());
        try {
            TimeUnit.SECONDS.sleep(1);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
    }
};
Thread [] threads = new Thread[2];
for (int i = 0; i < threads.length; i++) {
    threads[i] = new Thread(r);
    threads[i].start();
}
for (int i = 0; i < threads.length; i++) {
    threads[i].join();
}

System.out.println("------After Released Lock------\n" + ClassLayout.parseInstance(a).toPrintable());

输出为(我们这里省略掉我们不关心的输出)：


------After Initialization------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)

------After Fetched Lock------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 90 8a 5e (00000101 10010000 10001010 01011110) (1586139141)
      4     4        (object header)                           c7 02 00 00 (11000111 00000010 00000000 00000000) (711)

------After Released Lock------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 90 8a 5e (00000101 10010000 10001010 01011110) (1586139141)
      4     4        (object header)                           c7 02 00 00 (11000111 00000010 00000000 00000000) (711)

a.hashcode: 929776179
------After call hashcode------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           01 33 42 6b (00000001 00110011 01000010 01101011) (1799500545)
      4     4        (object header)                           37 00 00 00 (00110111 00000000 00000000 00000000) (55)

------After Fetched Lock------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           78 f2 0f 53 (01111000 11110010 00001111 01010011) (1393554040)
      4     4        (object header)                           ee 00 00 00 (11101110 00000000 00000000 00000000) (238)

------After Released Lock------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           01 33 42 6b (00000001 00110011 01000010 01101011) (1799500545)
      4     4        (object header)                           37 00 00 00 (00110111 00000000 00000000 00000000) (55)

------After Thread[Thread-0,5,main] lock is fetched------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           02 3e e0 b0 (00000010 00111110 11100000 10110000) (-1327481342)
      4     4        (object header)                           69 02 00 00 (01101001 00000010 00000000 00000000) (617)

------After Thread[Thread-1,5,main] lock is fetched------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           02 3e e0 b0 (00000010 00111110 11100000 10110000) (-1327481342)
      4     4        (object header)                           69 02 00 00 (01101001 00000010 00000000 00000000) (617)

------After Released Lock------
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           02 3e e0 b0 (00000010 00111110 11100000 10110000) (-1327481342)
      4     4        (object header)                           69 02 00 00 (01101001 00000010 00000000 00000000) (617)

我们这里通过第一字节 8 位的末尾两位判断锁状态：

创建对象后，初始为无锁状态：第一字节为00000101，01 代表处于无锁状态。同时，偏向锁是开启状态，因为00000101，倒数第三位为1，这个根据前面的结构图可以知道是偏向锁标记。
第一次 main 线程获取锁，由于没有争抢，同时启动参数中也没有关闭偏向锁，采用偏向锁：第一字节为00000101，代表处于偏向锁状态，后面保存的是指向线程的指针。
第一次 main 线程释放锁，由于没有其他争抢，保持这个偏向锁状态（Hotspot 取消偏向锁需要全局 safepoint。
调用 hashcode，根据之前的源码分析，需要取消偏向锁，同时将 hashcode 写入 header：第一字节为00000001，代表处于无锁状态，偏向锁关闭，倒数第三位为 0。
调用 hashcode 之后 main 线程获取锁，由于偏向锁关闭，直接从轻量锁开始：第一字节为01111000，00 代表轻量锁。后面保存了指向锁记录的指针。
调用 hashcode 之后 main 线程释放锁，释放轻量锁，锁记录会被回收，所以 hashcode 回到 header 保存。
多线程导致对象升级为重量级锁之后：第一字节为 00000010，10 代表重量级锁，由于 monitor 一旦生成一直存在，所以这个对象头会一直保留 monitor 的指针，hashcode 也会保存在 monitor 上。
最后锁释放后，header 没有改变，也是上面说的原因。

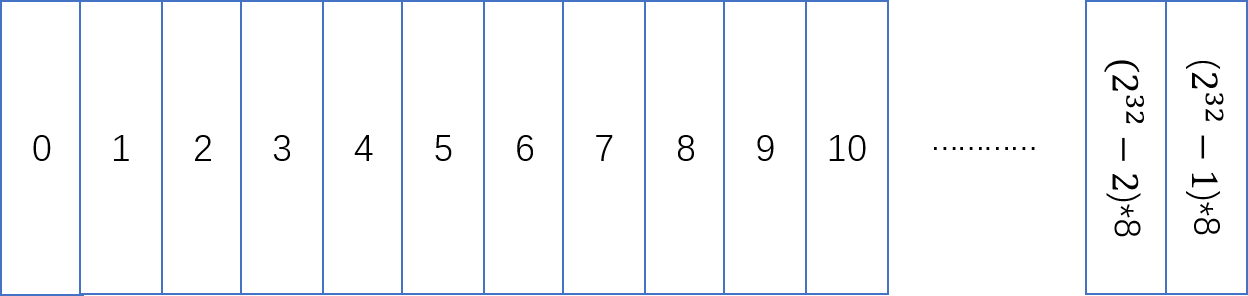

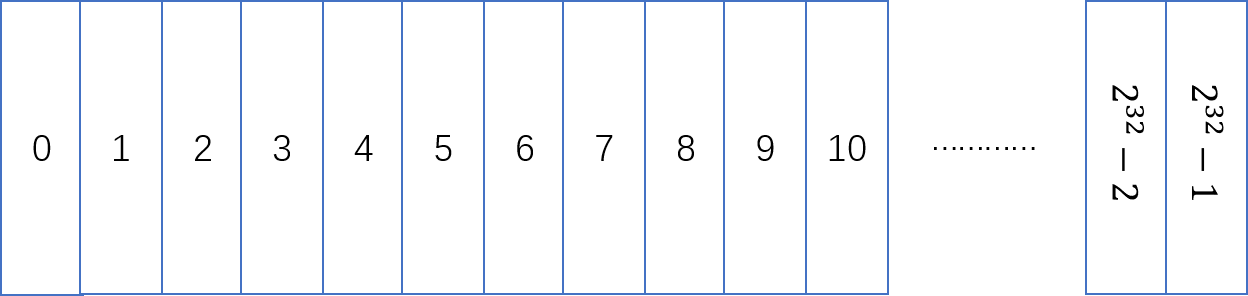

1.2. 类型字压缩指针与 JVM 最大内存

压缩指针这个属性默认是打开的，可以通过-XX:-UseCompressedOops关闭。

首先说一下为何需要压缩指针呢？32 位的存储，可以描述多大的内存呢？假设每一个1代表1字节，那么可以描述 0~2^32-1 这 2^32 字节也就是 4 GB 的内存。

但是呢，Java 默认是 8 字节对齐的内存，也就是一个对象占用的空间，必须是 8 字节的整数倍，不足的话会填充到 8 字节的整数倍。也就是其实描述内存的时候，不用从 0 开始描述到 8（就是根本不需要定位到之间的1，2，3，4，5，6，7）因为对象起止肯定都是 8 的整数倍。所以，2^32 字节如果一个1代表8字节的话，那么最多可以描述 2^32 * 8 字节也就是 32 GB 的内存。

这就是压缩指针的原理。如果配置最大堆内存超过 32 GB（当 JVM 是 8 字节对齐），那么压缩指针会失效。但是，这个 32 GB 是和字节对齐大小相关的，也就是-XX:ObjectAlignmentInBytes配置的大小(默认为8字节，也就是 Java 默认是 8 字节对齐)。-XX:ObjectAlignmentInBytes可以设置为 8 的整数倍，最大 128。也就是如果配置-XX:ObjectAlignmentInBytes为 24，那么配置最大堆内存超过 96 GB 压缩指针才会失效。

编写程序测试下：


A a = new A();
System.out.println("------After Initialization------\n" + ClassLayout.parseInstance(a).toPrintable());

首先，以启动参数：-XX:ObjectAlignmentInBytes=8 -Xmx16g执行：


------After Initialization------
com.hashjang.jdk.TestObjectAlign$A object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           48 72 06 00 (01001000 01110010 00000110 00000000) (422472)
     12     4        (alignment/padding gap)
     16     8   long A.d                                       0
Instance size: 24 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total

可以看到类型字大小为 4 字节48 72 06 00 (01001000 01110010 00000110 00000000) (422472)，压缩指针生效。

首先，以启动参数：-XX:ObjectAlignmentInBytes=8 -Xmx32g执行：


------After Initialization------
com.hashjang.jdk.TestObjectAlign$A object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           a0 5b c6 00 (10100000 01011011 11000110 00000000) (12999584)
     12     4        (object header)                           b4 02 00 00 (10110100 00000010 00000000 00000000) (692)
     16     8   long A.d                                       0
Instance size: 24 bytes
Space losses: 0 bytes internal + 0 bytes external = 0 bytes total

可以看到类型字大小为 8 字节，压缩指针失效:


a0 5b c6 00 (10100000 01011011 11000110 00000000) (12999584)
b4 02 00 00 (10110100 00000010 00000000 00000000) (692)

修改对齐大小为 16 字节，也就是以-XX:ObjectAlignmentInBytes=16 -Xmx32g执行：


------After Initialization------
com.hashjang.jdk.TestObjectAlign$A object internals:
 OFFSET  SIZE   TYPE DESCRIPTION                               VALUE
      0     4        (object header)                           05 00 00 00 (00000101 00000000 00000000 00000000) (5)
      4     4        (object header)                           00 00 00 00 (00000000 00000000 00000000 00000000) (0)
      8     4        (object header)                           48 72 06 00 (01001000 01110010 00000110 00000000) (422472)
     12     4        (alignment/padding gap)
     16     8   long A.d                                       0
     24     8        (loss due to the next object alignment)
Instance size: 32 bytes
Space losses: 4 bytes internal + 8 bytes external = 12 bytes total

可以看到类型字大小为 4 字节48 72 06 00 (01001000 01110010 00000110 00000000) (422472)，压缩指针生效。

总结

对象指针包括标记字与类型字。
标记字中保存了：对象默认哈希值（如果没有覆盖默认的 hashcode() 方法，则哈希值在 hashcode() 方法被调用之后，会被记录到标记字之中）、对象的形状（是否是数组）、锁状态（偏向锁等锁信息，值得一提的是偏向锁在 Java 15 中废弃：Disable and Deprecate Biased Locking）、数组长度（如果标记显示这个对象是数组，描述了数组的长度）。标记字的实现仅仅包含一个uintptr_t类型，所以，在 32 位和 64 位虚拟机上面，大小分别是 4 字节和 8 字节。可以参考源码：
markWord.hpp
类型字中保存了：指向对象实现的 Class 的指针。类型字默认是被压缩的，压缩指针指的就是这里。
默认哈希值计算，对于偏向锁是否生效，是有影响的。就是默认哈希值与偏向锁不能共存。
默认哈希值有缓存：无锁缓存在标记字；轻量锁缓存在锁记录，标记字中有指针指向锁记录，轻量锁释放后，锁记录中的哈希值复制到标记字中；重量锁缓存在 monitor 对象，标记字中有指针指向 monitor 对象，释放后，哈希值依然缓存在 monitor 对象中。
默认哈希值计算，需要考虑异步 monitor 降级的情况，这是 Java 15 中的新特性：Async Monitor Deflation
分代年龄在每次 Young GC 复制之后 +1，最大是 -XX:MaxTenuringThreshold=n配置的值，大于这个值就进入老年代了。
压缩指针是否启用和 Java 对齐字节大小（-XX:ObjectAlignmentInBytes，默认是 8，也就是 8 字节对齐）还有最大堆栈大小相关。
