云原生kubernetes服务发现原理图解

概述

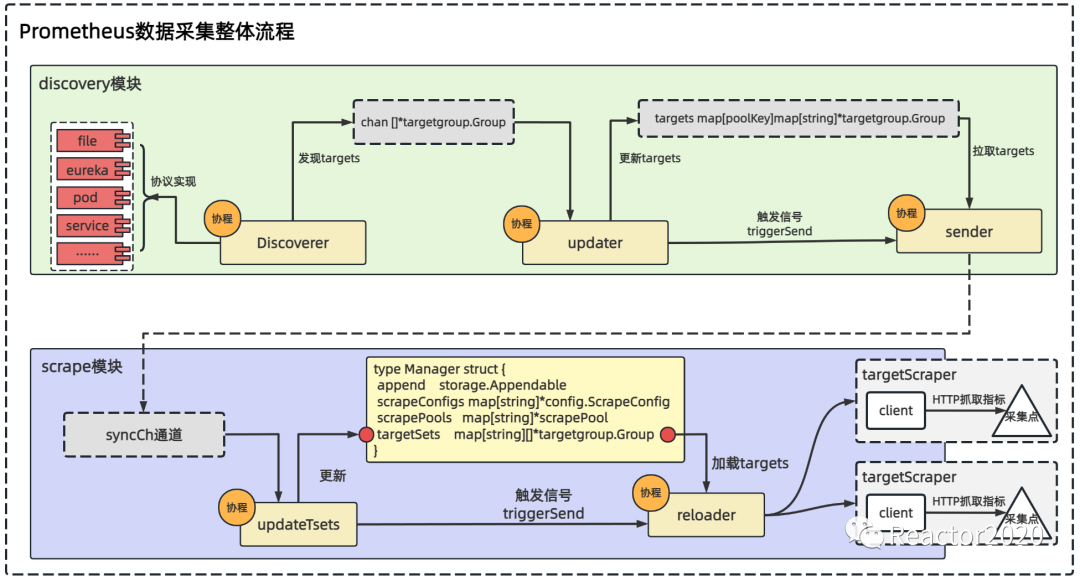

上节分析了Prometheus服务发现核心流程(如下图),Discoverer基于不同协议发现采集点,通过channel通知到updater协程,然后更新到discoveryManager结构体trargets字段中,最终由sender协程将discoveryManagertargets字段数据发送给scrape采集模块。

Discoverer定义的接口类型,不同的服务发现协议基于该接口进行实现:

type Discoverer interface {
 // Run hands a channel to the discovery provider (Consul, DNS, etc.) through which
 // it can send updated target groups. It must return when the context is canceled.
 // It should not close the update channel on returning.
 Run(ctx context.Context, up chan<- []*targetgroup.Group)
}

K8s协议配置

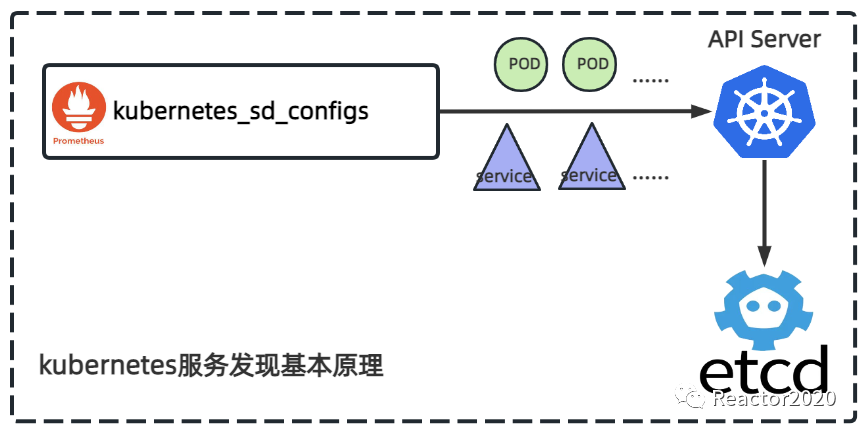

Prometheus本身就是作为云原生监控出现的,所以对云原生服务发现支持具有天然优势。kubernetes_sd_configs 服务发现协议核心原理就是利用API Server提供的Rest接口获取到云原生集群中的PODServiceNodeEndpointsEndpointsliceIngress等对象的元数据,并基于这些信息生成Prometheus采集点,并且可以随着云原生集群状态变更进行动态实时刷新。

kubernetes云原生集群的PODServiceNodeIngress等对象元数据信息都被存储到etcd数据库中,并通过API Server组件暴露的Rest接口方式提供访问或操作这些对象数据信息。

kubernetes_sd_configs配置示例:」

  - job_name: kubernetes-pod
    kubernetes_sd_configs:
    - role: pod
      namespaces:
        names:
        - 'test01'
      api_server: https://apiserver.simon:6443
      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt

配置说明:

  • api_server指定 API Server地址,出于安全考虑,这些接口是带有安全认证的, bearer_token_fileca_file则指定访问 API Server使用到的认证信息;
  • role指定基于云原生集群中哪种对象类型做服务发现,支持 PODServiceNodeEndpointsEndpointsliceIngress六种类型;
  • namespaces指定作用于哪个云原生命名空间下的对象,不配置则对所有的云原生命名空间生效;

「为什么没有配置api server信息也可以正常进行服务发现?」

很多时候我们并不需要配置api server相关信息也可以进行服务发现,如我们将上面示例简化如下写法:

  - job_name: kubernetes-pod
    kubernetes_sd_configs:
    - role: pod
      namespaces:
        names:
        - 'test01'

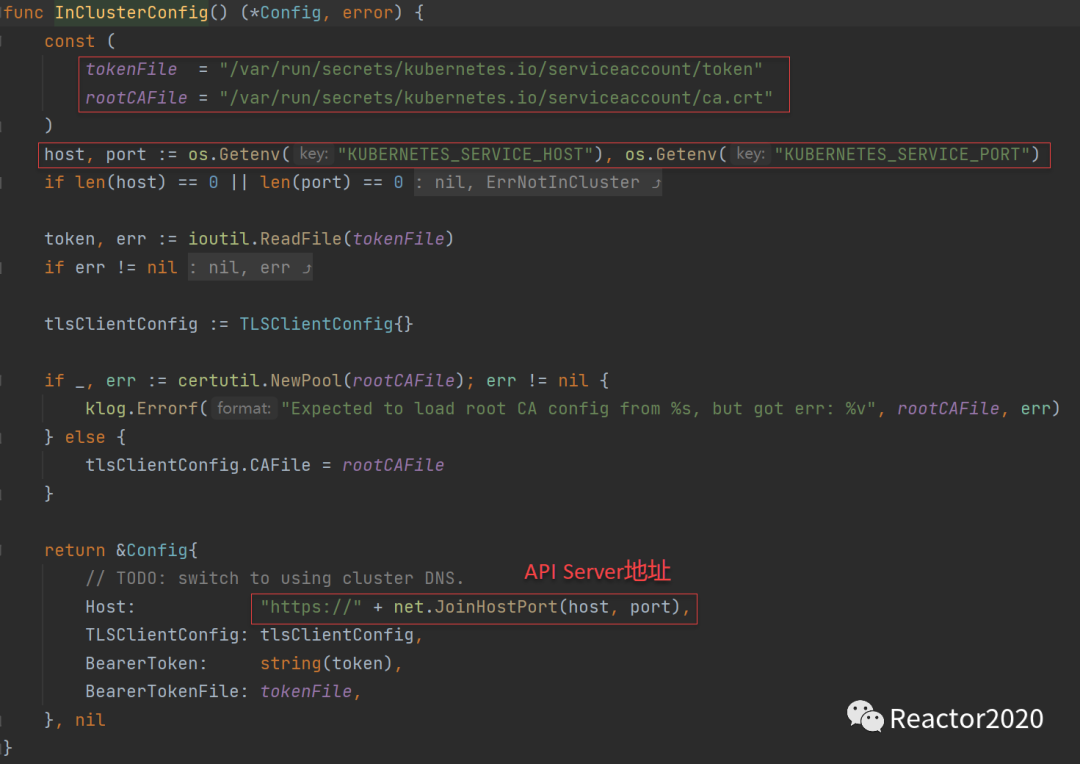

一般Prometheus部署在监控云原生集群上,从 Pod 使用 Kubernetes API 官方客户端库(client-go)提供了更为简便的方法:rest.InClusterConfig()API Server地址是从POD的环境变量KUBERNETES_SERVICE_HOSTKUBERNETES_SERVICE_PORT构建出来, token 以及 ca 信息从POD固定的文件中获取,因此这种场景下kubernetes_sd_configsapi_serverca_file是不需要配置的。

client-gokubernetes官方提供的go语言的客户端库,go应用使用该库可以访问kubernetesAPI Server,这样我们就能通过编程来对kubernetes资源进行增删改查操作。

Informer机制

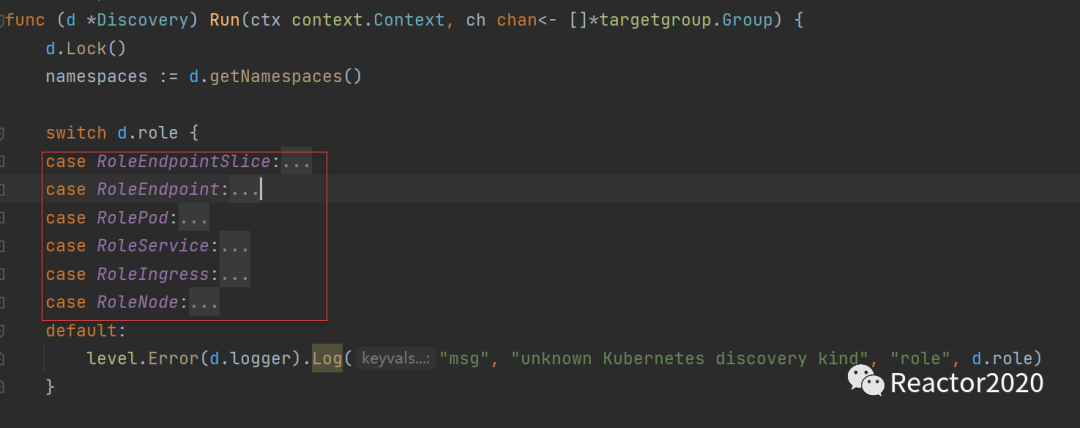

从之前分析的服务发现协议接口设计得知,了解k8s服务发现协议入口在discovery/kubernetes.goRun方法:

Run方法中switch罗列出不同role的处理逻辑,刚好和配置示例中role支持的六种云原生对象类型对应,只是基于不同的对象进行服务发现,基本原理都是一致的。

云原生服务发现基本原理是访问API Server获取到云原生集群资源对象,PrometheusAPI Server进行交互这里使用到的是client-go官方客户端里的Informer核心工具包。Informer底层使用ListWatch机制,在Informer首次启动时,会调用List API获取所有最新版本的资源对象,缓存在内存中,然后再通过Watch API来监听这些对象的变化,去维护这份缓存,降低API Server的负载。除了ListWatchInformer还可以注册自定义事件处理逻辑,之后如果监听到事件变化就会调用对应的用户自定义事件处理逻辑,这样就实现了用户业务逻辑扩展。

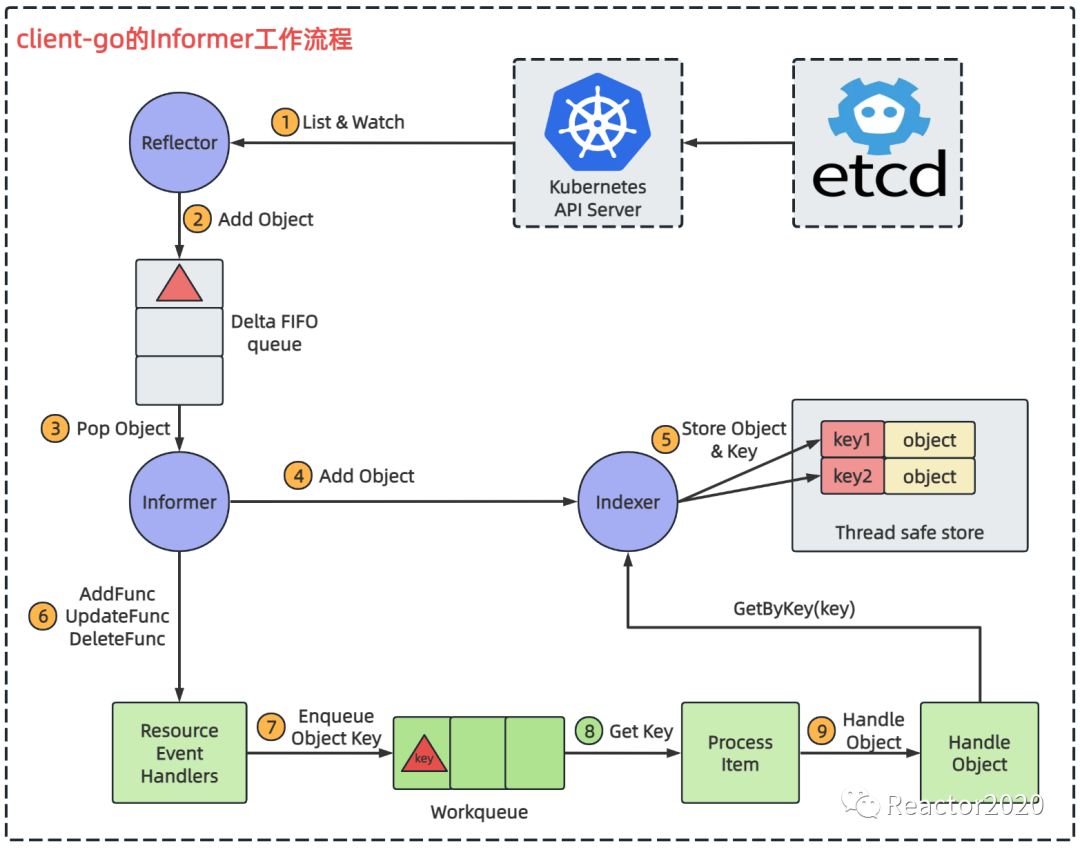

Informer机制工作流程如下图:

Informer机制本身比较复杂,这里先暂时不太具体说明,只需要理解Prometheus使用Informer机制获取和监听云原生资源对象,即上图中只有「绿色框部分是自定义业务逻辑」,其它都是client-go框架informer工具包提供的功能。

这其中的关键就是注册自定义AddFuncDeleteFuncUpdateFunc三种事件处理器,分别对应增、删、改操作,当触发对应操作后,事件处理器就会被回调感知到。比如云原生集群新增一个POD资源对象,则会触发AddFunc处理器,该处理器并不做复杂的业务处理,只是将该对象的key放入到Workqueue队列中,然后Process Item组件作为消费端,不停从Workqueue中提取数据获取到新增PODkey,然后交由Handle Object组件,该组件通过Indexer组件提供的GetByKey()查询到该新增POD的所有元数据信息,然后基于该POD元数据就可以构建采集点信息,这样就实现kubernetes服务发现。

「为什么需要Workqueue队列?」

Resource Event Handlers组件注册自定义事件处理器,获取到事件时只是把对象key放入到Workerqueue中这种简单操作,而没有直接调用Handle Object进行事件处理,这里主要是避免阻塞影响整个informer框架运行。如果Handle Object比较耗时放到Resource Event Handlers组件中直接处理,可能就会影响到④⑤功能,所以这里引入Workqueue类似于MQ功能实现解耦。

源码分析

熟悉了上面Informer机制,下面以role=POD为例结合Prometheus源码梳理下上面流程。

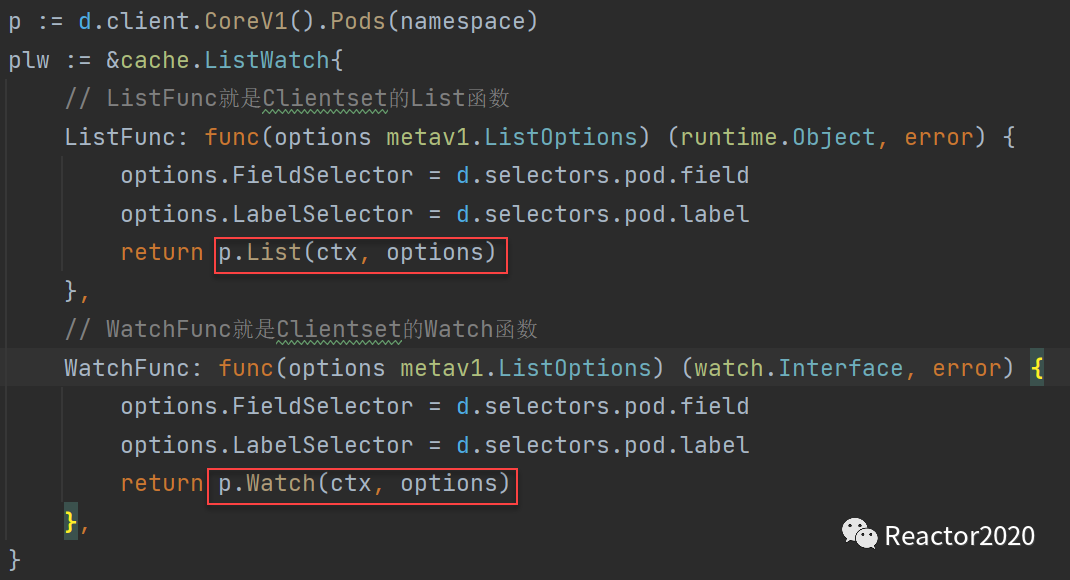

1、创建和API Server交互底层使用的ListWatch工具;

2、基于ListWatch创建Informer

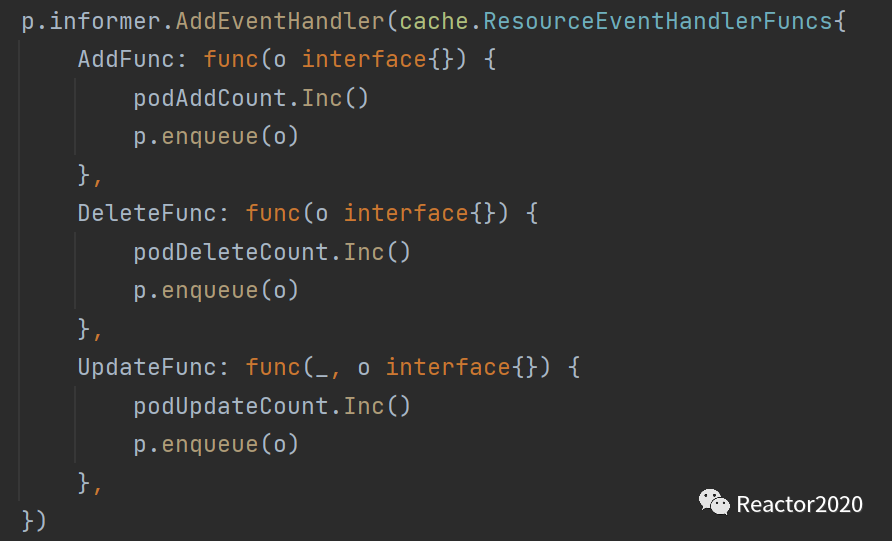

3、注册资源事件,分别对应资源创建、资源删除和资源更新事件处理;

这里的 podAddCountpodDeleteCountpodUpdateCount分别对应下面三个指标序列,指标含义也比较明显:

prometheus_sd_kubernetes_events_total(role="pod", event="add")

prometheus_sd_kubernetes_events_total(role="pod", event="delete")

prometheus_sd_kubernetes_events_total(role="pod", event="update")

role标识资源类型,包括:"endpointslice", "endpoints", "node", "pod", "service", "ingress"五种类型;

event标识事件类型,包括:"add", "delete", "update"三种类型。

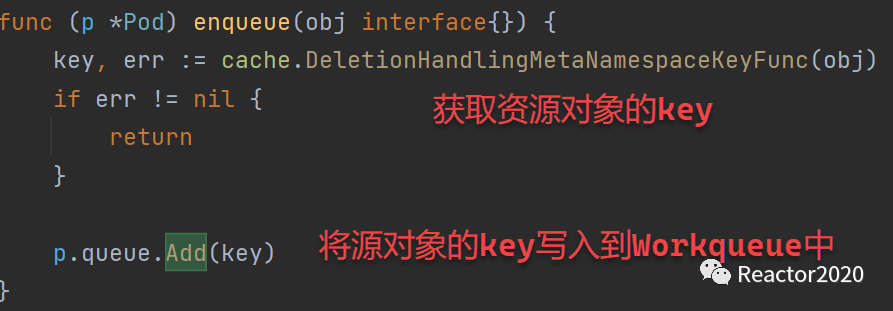

4、事件处理,AddFuncDeleteFuncUpdateFunc注册的事件处理逻辑一样,处理逻辑也比较简单:就是获取资源对象key,并将其写入到Workqueue中;

对于POD资源,这里的key就是:namespace/pod_name格式,比如key=test01/nginx-deployment-5ffc5bf56c-n2pl8

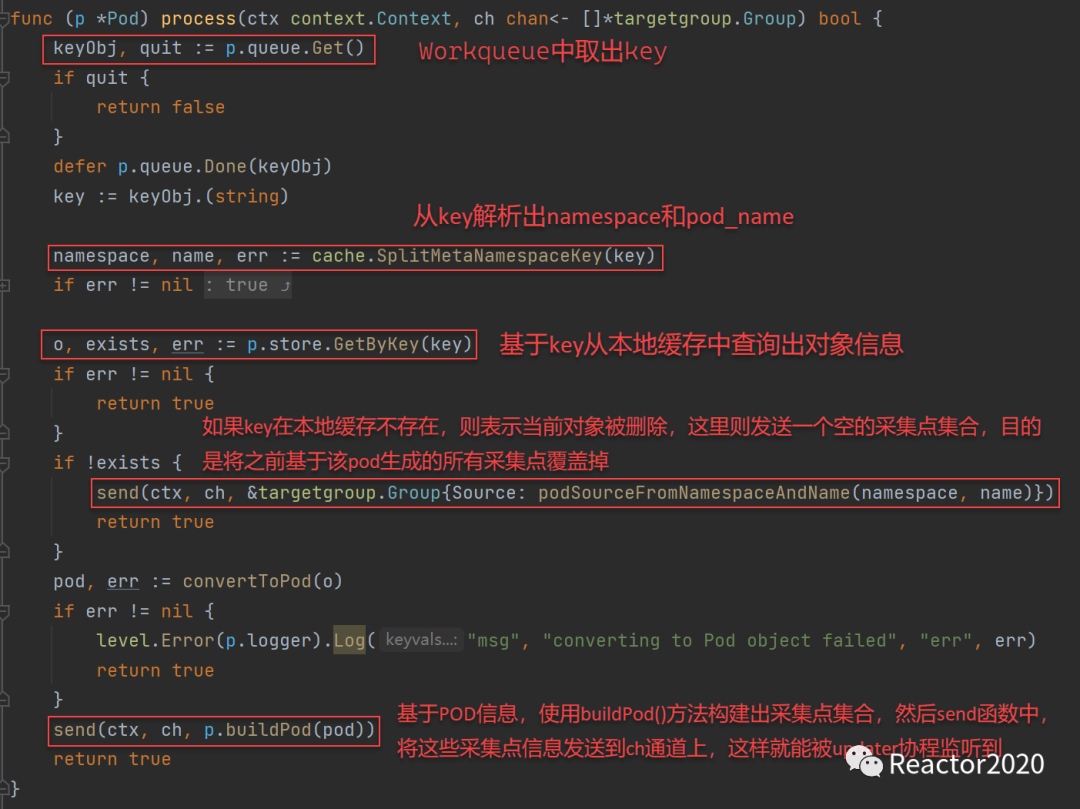

5、给Workqueue注册一个无限循环处理逻辑,就能持续从Workqueue中取出key进行处理;

针对Pod里的每个Container上的每个port,都会生成一个对应采集点target,其中__address__就是PodIP+port组合。

6、最后启动Informer,让整个流程运转起来;

「更多云原生监控运维知识,请关注公众号:Reactor2020」
