引言

为了在项目中用好框架，以及出现问题时候能够快速定位、分析、优化，文章尝试从源码角度分析Spring集成apollo的过程。期望文章能够把以下几个事情描述清楚：

apollo通过使用Spring哪些扩展点，完成了与Spring的集成；
apollo中的配置如何融入到Spring Environment；
apollo中的配置项如何赋值给Spring Bean相关字段、方法；
在应用运行过程中，当修改apollo中的配置，配置如何在Spring Bean相关字段、方法上生效的

由于Spring Framework和Spring Boot集成apollo的方式有些许不同，分别进行分析。

Spring Framework

示例

Spring XML配置

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:apollo="http://www.ctrip.com/schema/apollo"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
	    http://www.springframework.org/schema/beans/spring-beans.xsd
	    http://www.springframework.org/schema/context
	    http://www.springframework.org/schema/context/spring-context.xsd
	    http://www.ctrip.com/schema/apollo
	    http://www.ctrip.com/schema/apollo.xsd"
>
    <apollo:config namespaces="application,public_namespace"/>
    <context:component-scan base-package="test.springframework"/>

	  <bean id="test" class="test.springframework.Test">
        <property name="test1" value="${test1}"/>
    </bean>
</beans>

apollo:config配置的是apollo app.id中的命令空间（app.id、app.meta配置可以参考apollo官方文档）；
context:component-scan配置的是Spring component注解的扫描路径；
另一个重要的配置是xmlns:apollo="http://www.ctrip.com/schema/apollo"，后面内容会有分析。

Spring Bean

package test.springframework;
public class Test {
    @ApolloConfig
    private Config config;
    @Value("${test2:}")
    private String test2;
    private String test1;
    public String getTest1() {
        return test1;
    }
    public void setTest1(String test1) {
        this.test1 = test1;
    }
    @ApolloConfigChangeListener
    public void onChange(ConfigChangeEvent changeEvent){
        System.out.println(changeEvent);
    }
}

集成分析

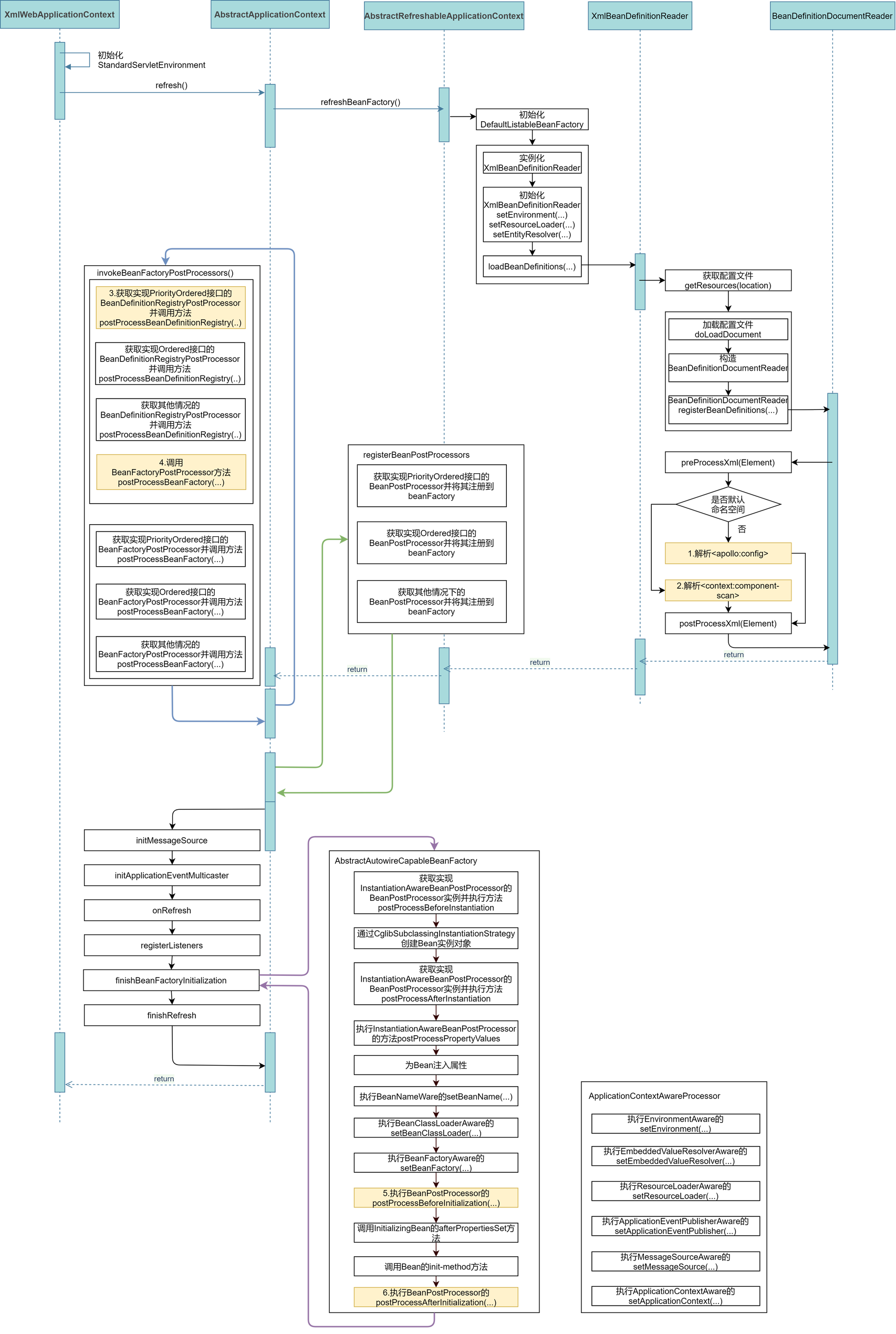

图中概括地描述了refresh过程，其中标识黄颜色的地方是这次分析的重点，下面分别进行描述。

解析apollo:config

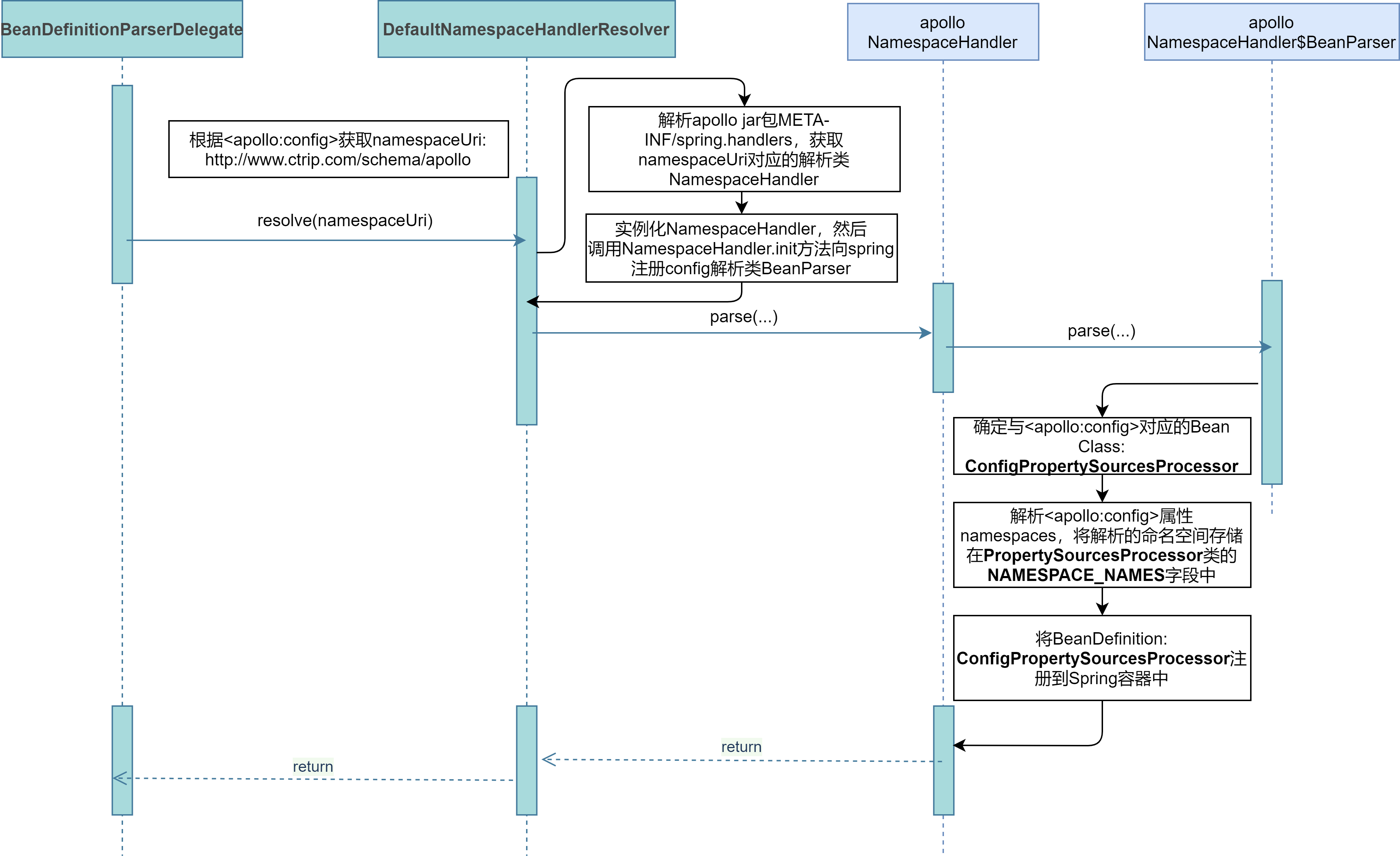

当解析xml文件apollo:config标记的时候调用BeanDefinitionParserDelegate.parseCustomElement(…)，主要流程如下：

图中流程主要完成了两件事：

将xml中配置的apollo命名空间存储到了PropertySourcesProcessor(属于apollo jar包)类中的NAMESPACE_NAMES字段；
将ConfigPropertySourcesProcessor(属于apollo jar包)作为BeanDefinition注册到了Spring容器中；ConfigPropertySourcesProcessor实现了Spring接口BeanDefinitionRegistryPostProcessor、BeanFactoryPostProcessor。

调用BeanFactoryPostProcessor

apollo中ConfigPropertySourcesProcessor实现了Spring接口BeanDefinitionRegistryPostProcessor、BeanFactoryPostProcessor，ConfigPropertySourcesProcessor实现如下：

public class ConfigPropertySourcesProcessor extends PropertySourcesProcessor
    implements BeanDefinitionRegistryPostProcessor {
  //使用java SPI机制，ConfigPropertySourcesProcessorHelper对应的实现类是DefaultConfigPropertySourcesProcessorHelper，这段代码完成了apollo client初始化
  private ConfigPropertySourcesProcessorHelper helper = ServiceBootstrap.loadPrimary(ConfigPropertySourcesProcessorHelper.class);

  @Override
  public void postProcessBeanDefinitionRegistry(BeanDefinitionRegistry registry) throws BeansException {
    helper.postProcessBeanDefinitionRegistry(registry);
  }
}

调用BeanDefinitionRegistryPostProcessor.postProcessBeanDefinitionRegistry

实际调用的是DefaultConfigPropertySourcesProcessorHelper.postProcessBeanDefinitionRegistry方法，该方法主要完成以下几件事：

将PropertySourcesPlaceholderConfigurer注册到spring容器中，该类实现了接口BeanFactoryPostProcessor，用于占位符的转换处理；
将ApolloAnnotationProcessor注册到spring容器中，该类实现了接口BeanPostProcessor；
将SpringValueProcessor注册到spring容器中，该类实现了接口BeanFactoryPostProcessor和BeanPostProcessor；
将ApolloJsonValueProcessor注册到spring容器中，该类实现了接口BeanPostProcessor；
将BeanDefinition中带有占位符的所有属性存储到Map<BeanDefinitionRegistry, Multimap<String, SpringValueDefinition>>结构中

调用BeanFactoryPostProcessor.postProcessBeanFactory

PropertySourcesProcessor

CompositePropertySource composite = new CompositePropertySource(PropertySourcesConstants.APOLLO_PROPERTY_SOURCE_NAME);
ImmutableSortedSet<Integer> orders = ImmutableSortedSet.copyOf(NAMESPACE_NAMES.keySet());
Iterator<Integer> iterator = orders.iterator();

while (iterator.hasNext()) {
    int order = iterator.next();
    for (String namespace : NAMESPACE_NAMES.get(order)) {
        Config config = ConfigService.getConfig(namespace);
        composite.addPropertySource(configPropertySourceFactory.getConfigPropertySource(namespace, config));
    }
}
NAMESPACE_NAMES.clear();
environment.getPropertySources().addFirst(composite);

NAMESPACE_NAMES中存储的是应用配置的apollo命名空间；
通过Config config = ConfigService.getConfig(namespace)获取每个命名空间的配置对象，将Config对象封装成ConfigPropertySource，接着将所有ConfigPropertySource放入CompositePropertySource，最后将CompositePropertySource加入到spring ConfigurableEnvironment中，此时spring容器的ConfigurableEnvironment已经拥有了apollo命令空间的配置；

AutoUpdateConfigChangeListener autoUpdateConfigChangeListener = new AutoUpdateConfigChangeListener(environment, beanFactory);

List<ConfigPropertySource> configPropertySources = configPropertySourceFactory.getAllConfigPropertySources();
for (ConfigPropertySource configPropertySource : configPropertySources) {
	configPropertySource.addChangeListener(autoUpdateConfigChangeListener);
}

为apollo命名空间对象添加监听AutoUpdateConfigChangeListener，当改变命名空间中配置的时候，该监听完成Bean对象属性值得更新，及方法的调用。

PropertySourcesPlaceholderConfigurer

将ConfigurableEnvironment构造成自身的PropertySource；

new PropertySource<Environment>(ENVIRONMENT_PROPERTIES_PROPERTY_SOURCE_NAME, this.environment) {
	public String getProperty(String key) {
		return this.source.getProperty(key);
	}
}

通过自身的PropertySource构造PropertySourcesPropertyResolver，PropertySourcesPropertyResolver中完成解析的类是PropertyPlaceholderHelper；

new PropertySourcesPropertyResolver(this.propertySources)

构造StringValueResolver，然后调用PropertySourcesPropertyResolver来进行解析；

StringValueResolver valueResolver = strVal -> {
    String resolved = (ignoreUnresolvablePlaceholders ?
                       propertyResolver.resolvePlaceholders(strVal) :
                       propertyResolver.resolveRequiredPlaceholders(strVal));
    if (trimValues) {
        resolved = resolved.trim();
    }
    return (resolved.equals(nullValue) ? null : resolved);
};

构造BeanDefinitionVisitor，用于解析BeanDefinition包含的所有String值（属性、构造方法参数、元数据），解析找到的任何占位符。

BeanDefinitionVisitor visitor = new BeanDefinitionVisitor(valueResolver);

public void visitBeanDefinition(BeanDefinition beanDefinition) {
	visitParentName(beanDefinition);
	visitBeanClassName(beanDefinition);
	visitFactoryBeanName(beanDefinition);
	visitFactoryMethodName(beanDefinition);
	visitScope(beanDefinition);
	if (beanDefinition.hasPropertyValues()) {
		visitPropertyValues(beanDefinition.getPropertyValues());
	}
	if (beanDefinition.hasConstructorArgumentValues()) {
		ConstructorArgumentValues cas = beanDefinition.getConstructorArgumentValues();
		visitIndexedArgumentValues(cas.getIndexedArgumentValues());
		visitGenericArgumentValues(cas.getGenericArgumentValues());
	}
}

@Nullable
protected String resolveStringValue(String strVal) {
	if (this.valueResolver == null) {
		throw new IllegalStateException("No StringValueResolver specified - xxx");
	}
    // 最终调用的是PropertySourcesPropertyResolver中的resolveXXX方法
	String resolvedValue = this.valueResolver.resolveStringValue(strVal);
	return (strVal.equals(resolvedValue) ? strVal : resolvedValue);
}

调用BeanPostProcessor

ApolloAnnotationProcessor

用于解析apollo注解ApolloConfig、ApolloConfigChangeListener。

ApolloConfig

为注解为ApolloConfig的字段赋值对应的namespace Config对象。

protected void processField(Object bean, String beanName, Field field) {
	ApolloConfig annotation = AnnotationUtils.getAnnotation(field, ApolloConfig.class);
	if (annotation == null) {
	  return;
	}

	Preconditions.checkArgument(Config.class.isAssignableFrom(field.getType()),
		"Invalid type: %s for field: %s, should be Config", field.getType(), field);

	String namespace = annotation.value();
	Config config = ConfigService.getConfig(namespace);

	ReflectionUtils.makeAccessible(field);
	ReflectionUtils.setField(field, bean, config);
}

ApolloConfigChangeListener

为注解为ApolloConfigChangeListener的方法添加namespace的监听。

ApolloConfigChangeListener annotation = AnnotationUtils
        .findAnnotation(method, ApolloConfigChangeListener.class);
String[] namespaces = annotation.value();
ConfigChangeListener configChangeListener = new ConfigChangeListener() {
  @Override
  public void onChange(ConfigChangeEvent changeEvent) {
	ReflectionUtils.invokeMethod(method, bean, changeEvent);
  }
};
for (String namespace : namespaces) {
	Config config = ConfigService.getConfig(namespace);
	config.addChangeListener(configChangeListener);
}

SpringValueProcessor

将Bean中含有Value注解的字段、方法注册到SpringValueRegistry（Map<BeanFactory, Multimap<String, SpringValue>>）中，SpringValue保存了Bean实例，对应的key，Field或Method；

protected void processField(Object bean, String beanName, Field field) {
	Value value = field.getAnnotation(Value.class);
	Set<String> keys = placeholderHelper.extractPlaceholderKeys(value.value());
	for (String key : keys) {
		SpringValue springValue = new SpringValue(key, value.value(), bean, beanName, field, false);
		springValueRegistry.register(beanFactory, key, springValue);
	}
}
protected void processMethod(Object bean, String beanName, Method method) {
	Value value = method.getAnnotation(Value.class);
	Set<String> keys = placeholderHelper.extractPlaceholderKeys(value.value());
	for (String key : keys) {
		SpringValue springValue = new SpringValue(key, value.value(), bean, beanName, method, false);
		springValueRegistry.register(beanFactory, key, springValue);
	}
}

将DefaultConfigPropertySourcesProcessorHelper中解析的Map<BeanDefinitionRegistry, Multimap<String, SpringValueDefinition>>转换为SpringValue保存在SpringValueRegistry中；
前面在PropertySourcesProcessor类中对每个namespace Config对象注册了监听AutoUpdateConfigChangeListener，AutoUpdateConfigChangeListener类含有SpringValueRegistry的引用；
当namespace Config配置改变的时候会通知到AutoUpdateConfigChangeListener，AutoUpdateConfigChangeListener通过配置key找到对应的SpringValue对象，通过SpringValue改变Bean对应的属性，或调用Bean对应的方法。

ApolloJsonValueProcessor

将Bean中含有ApolloJsonValue注解的字段、方法注册到SpringValueRegistry（Map<BeanFactory, Multimap<String, SpringValue>>）中，SpringValue保存了Bean实例，对应的key，Field或Method；
对于注解在Field的情况，获取ApolloJsonValue key的配置，将配置转换为Field对应类型的对象并完成对Field的赋值；

protected void processField(Object bean, String beanName, Field field) {
	ApolloJsonValue apolloJsonValue = AnnotationUtils.getAnnotation(field, ApolloJsonValue.class);
	String placeholder = apolloJsonValue.value();
	Object propertyValue = placeholderHelper
		.resolvePropertyValue(beanFactory, beanName, placeholder);
	boolean accessible = field.isAccessible();
	field.setAccessible(true);
	ReflectionUtils
		.setField(field, bean, parseJsonValue((String)propertyValue, field.getGenericType()));
	field.setAccessible(accessible);
	if (configUtil.isAutoUpdateInjectedSpringPropertiesEnabled()) {
	  Set<String> keys = placeholderHelper.extractPlaceholderKeys(placeholder);
	  for (String key : keys) {
		SpringValue springValue = new SpringValue(key, placeholder, bean, beanName, field, true);
		springValueRegistry.register(beanFactory, key, springValue);
	  }
	}
}

对于注解在Method的情况，获取ApolloJsonValue key的配置，将配置转换为Method入参对应类型的对象并完成对Method的调用

protected void processMethod(Object bean, String beanName, Method method) {
	ApolloJsonValue apolloJsonValue = AnnotationUtils.getAnnotation(method, ApolloJsonValue.class);
	String placeHolder = apolloJsonValue.value();
	Object propertyValue = placeholderHelper
		.resolvePropertyValue(beanFactory, beanName, placeHolder);
	boolean accessible = method.isAccessible();
	method.setAccessible(true);
	ReflectionUtils.invokeMethod(method, bean, parseJsonValue((String)propertyValue, types[0]));
	method.setAccessible(accessible);

	if (configUtil.isAutoUpdateInjectedSpringPropertiesEnabled()) {
	  Set<String> keys = placeholderHelper.extractPlaceholderKeys(placeHolder);
	  for (String key : keys) {
		SpringValue springValue = new SpringValue(key, apolloJsonValue.value(), bean, beanName,method, true);
		springValueRegistry.register(beanFactory, key, springValue);
	  }
	}
}

Spring Boot

示例

// Spring Boot启动类
@SpringBootApplication
@EnableApolloConfig
public class Application {

    public static void main(String[] args) {
        SpringApplication.run(Application.class, args);
    }
}
//测试Bean见Spring Framework部分示例

上面代码中的@EnableApolloConfig是一个接入点，后面会分析到。

集成分析

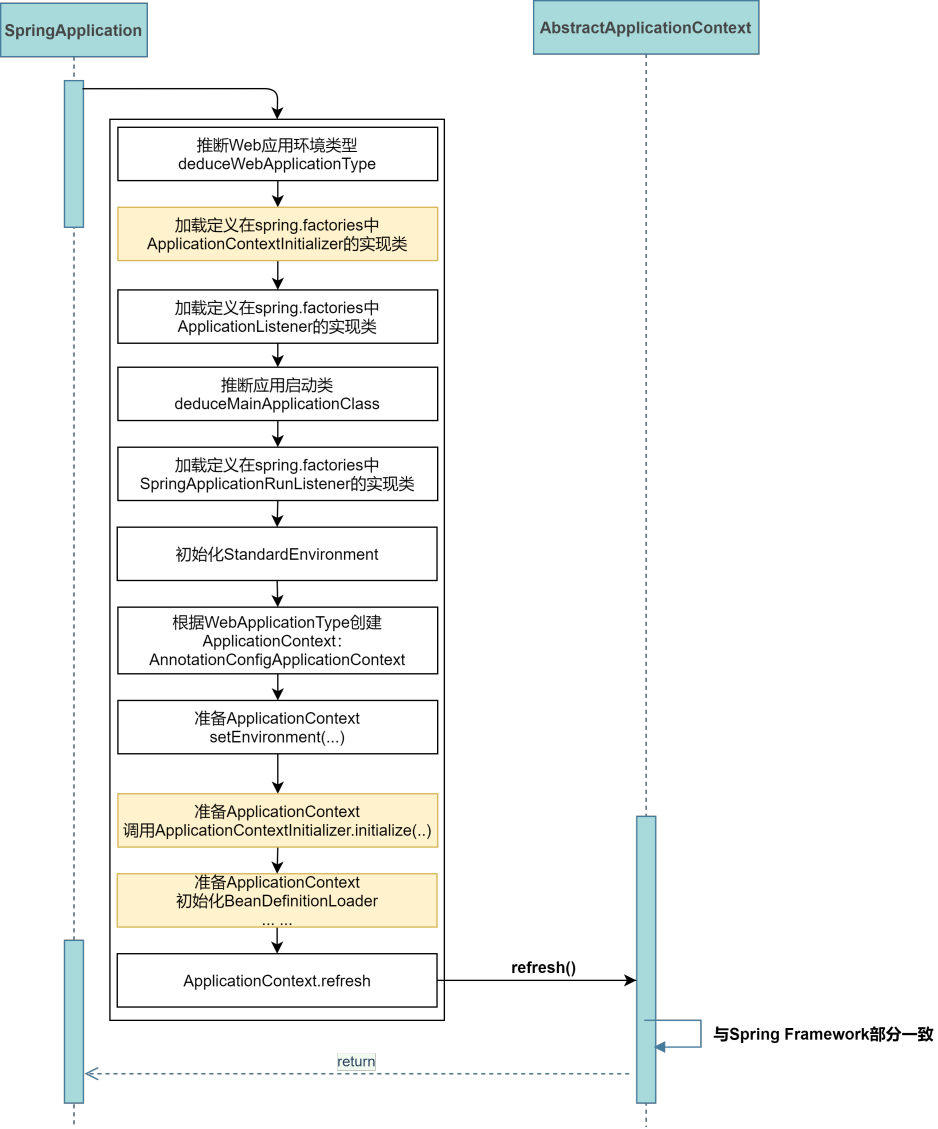

图中概括地描述了SpringApplication启动过程（其中会将启动类加入到spring容器中），其中标识黄颜色的地方是这次分析的重点，下面分别进行描述。

加载apollo ApplicationContextInitializer

通过SpringFactoriesLoader加载apollo jar包中META-INF/spring.factories文件，解析ApplicationContextInitializer实现类ApolloApplicationContextInitializer。

setInitializers((Collection) getSpringFactoriesInstances(
				ApplicationContextInitializer.class));
// 通过SpringFactoriesLoader加载、解析META-INF/spring.factories
private <T> Collection<T> getSpringFactoriesInstances(Class<T> type,
		Class<?>[] parameterTypes, Object... args) {
	ClassLoader classLoader = Thread.currentThread().getContextClassLoader();
	Set<String> names = new LinkedHashSet<>(
			SpringFactoriesLoader.loadFactoryNames(type, classLoader));
	List<T> instances = createSpringFactoriesInstances(type, parameterTypes,
			classLoader, args, names);
	AnnotationAwareOrderComparator.sort(instances);
	return instances;
}

apollo ApplicationContextInitializer initialize

ApolloApplicationContextInitializer解析apollo.bootstrap.namespaces配置的命名空间名称，然后通过Config config = ConfigService.getConfig(namespace)获取每个命名空间的配置对象，将Config对象封装成ConfigPropertySource，接着将所有ConfigPropertySource放入CompositePropertySource，最后将CompositePropertySource加入到spring ConfigurableEnvironment中，此时spring容器的ConfigurableEnvironment已经拥有了apollo命令空间的配置。

protected void initialize(ConfigurableEnvironment environment) {
	String namespaces = environment.getProperty(PropertySourcesConstants.APOLLO_BOOTSTRAP_NAMESPACES, ConfigConsts.NAMESPACE_APPLICATION);
	List<String> namespaceList = NAMESPACE_SPLITTER.splitToList(namespaces);

	CompositePropertySource composite = new CompositePropertySource(PropertySourcesConstants.APOLLO_BOOTSTRAP_PROPERTY_SOURCE_NAME);
	for (String namespace : namespaceList) {
	  Config config = ConfigService.getConfig(namespace);

	  composite.addPropertySource(configPropertySourceFactory.getConfigPropertySource(namespace, config));
	}

	environment.getPropertySources().addFirst(composite);
}

初始化BeanDefinitionLoader

我们关注BeanDefinitionLoader类中属性annotatedReader=new AnnotatedBeanDefinitionReader(registry)，AnnotatedBeanDefinitionReader构造方法如下：

public AnnotatedBeanDefinitionReader(BeanDefinitionRegistry registry, Environment environment) {
	this.registry = registry;
	this.conditionEvaluator = new ConditionEvaluator(registry, environment, null);
	// 将Annotation相关的处理类注册到Spring容器中，如：
	// ConfigurationClassPostProcessor : 处理Configuration注解
	// AutowiredAnnotationBeanPostProcessor : 处理Value注解
	// RequiredAnnotationBeanPostProcessor : 处理Required注解
	// CommonAnnotationBeanPostProcessor : 处理PostConstruct/PreDestroy/Resource/Lazy注解
	// ... ...
	AnnotationConfigUtils.registerAnnotationConfigProcessors(this.registry);
}

与我们这次分析相关的类是：ConfigurationClassPostProcessor，该类实现了BeanDefinitionRegistryPostProcessor、BeanFactoryPostProcessor接口。

ConfigurationClassPostProcessor.postProcessBeanDefinitionRegistry

判断spring容器中BeanDefinition是否含有Configuration、Component、ComponentScan、Import

ImportResource、Bean注解，没有则直接返回；

构造ConfigurationClassParser（Parses a Configuration class definition, populating a collection of ConfigurationClass objects (parsing a single Configuration class may result in any number of ConfigurationClass objects because one Configuration class may import another using the Import annotation)），接着对BeanDefinition上的Configuration、Component、ComponentScan、Import

ImportResource、Bean注解进行解析。

解析完成后，通过ConfigurationClassBeanDefinitionReader.loadBeanDefinitions(ConfigurationClass)进行apollo相关BeanDefinition的加载：
- apollo EnableApolloConfig注解的定义如下

@Retention(RetentionPolicy.RUNTIME)
@Target(ElementType.TYPE)
@Documented
// 在上面parse阶段会将Import封装在ConfigurationClass中
@Import(ApolloConfigRegistrar.class)
public @interface EnableApolloConfig {
	String[] value() default {ConfigConsts.NAMESPACE_APPLICATION};
	int order() default Ordered.LOWEST_PRECEDENCE;
}

ConfigurationClassBeanDefinitionReader.loadBeanDefinitionsFromRegistrars会调用到ApolloConfigRegistrar类的registerBeanDefinitions方法

private void loadBeanDefinitionsFromRegistrars(Map<ImportBeanDefinitionRegistrar, AnnotationMetadata> registrars) {
	registrars.forEach((registrar, metadata) ->
			registrar.registerBeanDefinitions(metadata, this.registry));
}

ApolloConfigRegistrar最终将apollo中BeanDefinitionRegistryPostProcessor、BeanFactoryPostProcessor、BeanPostProcessor实现类的注册到spring容器中（具体实现类与Spring Framework部分基本是一致的），后续的逻辑与Spring Framework部分分析的是一致的了。

public class ApolloConfigRegistrar implements ImportBeanDefinitionRegistrar {

  private ApolloConfigRegistrarHelper helper = ServiceBootstrap.loadPrimary(ApolloConfigRegistrarHelper.class);

  @Override
  public void registerBeanDefinitions(AnnotationMetadata importingClassMetadata, BeanDefinitionRegistry registry) {
	// 该方法中将apollo相关类注册到spring容器中，如：
	// PropertySourcesProcessor
	// ApolloAnnotationProcessor
	// SpringValueProcessor
	// SpringValueDefinitionProcessor
	// ApolloJsonValueProcessor
    helper.registerBeanDefinitions(importingClassMetadata, registry);
  }
}

总结

文章主要介绍了apollo借助Spring扩展点完成了与Spring的集成:
Spring Framework集成方式使用到了loadBeanDefinitions阶段中apollo:config NamespaceHandler，BeanDefinitionRegistryPostProcessor，BeanFactoryPostProcessor，BeanPostProcessor；
Spring Boot集成方式使用到了ApplicationContextInitializer，BeanDefinitionRegistryPostProcessor，BeanFactoryPostProcessor，BeanPostProcessor。

【全网首发】Spring集成apollo源码分析原创

引言

Spring Framework

示例

Spring XML配置

Spring Bean

集成分析

解析apollo:config

调用BeanFactoryPostProcessor

调用BeanDefinitionRegistryPostProcessor.postProcessBeanDefinitionRegistry

调用BeanFactoryPostProcessor.postProcessBeanFactory

PropertySourcesProcessor

PropertySourcesPlaceholderConfigurer

调用BeanPostProcessor

ApolloAnnotationProcessor

ApolloConfig

ApolloConfigChangeListener

SpringValueProcessor

ApolloJsonValueProcessor

Spring Boot

示例

集成分析

加载apollo ApplicationContextInitializer

apollo ApplicationContextInitializer initialize

初始化BeanDefinitionLoader

ConfigurationClassPostProcessor.postProcessBeanDefinitionRegistry

总结

为你推荐

JDBC PreparedStatement 字段值为null导致TBase带宽飙升的案例分析

推荐阅读

专题推荐

本月精选性能专题

本月精选线上案例

本月精选原创好文

联系我们

网媒渠道

友情链接
