图解Prometheus数据抓取原理

discovery模块利用各种服务发现协议发现目标采集点,并通过channel管道将最新发现的目标采集点信息实时同步给scrape模块scrape模块负责使用http协议从目标采集点上抓取监控指标数据。

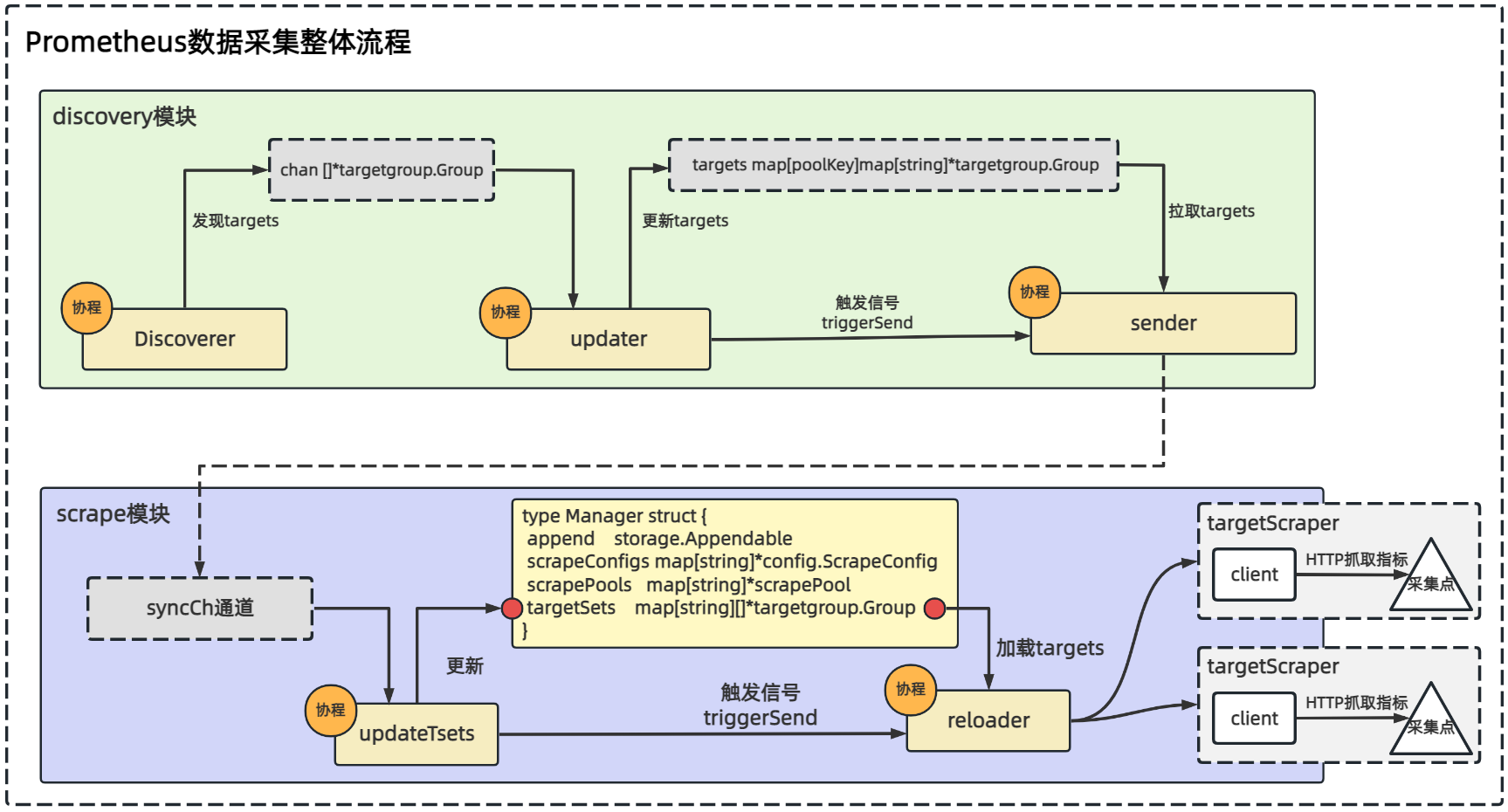

如上图,discovery服务发现模块经过Discoverer组件 --> updater组件 --> sender组件,将服务发现采集点实时动态发送到syncCh通道上,而该通道的另一端就是scrape模块,这样discovery模块scrape模块就构建起了关联。

scrape模块updateTsets组件通过协程方式运行实时监听syncCh通道,并将更新写入到scrapeManager结构体中targetSets字段对应的map中,同时触发triggerSend信号reloader组件,告诉该组件采集点有更新,reloader组件就从scrapeManagertargetSets中拉取最新采集点进行加载。

reloader组件基于这些采集点信息生成一个个targetScraper组件targetScraper组件组件主要负责按照job中配置的interval时间间隔不停轮训调用采集点的HTTP接口,这样就实现了采集点的指标数据采集。

scrape加载流程

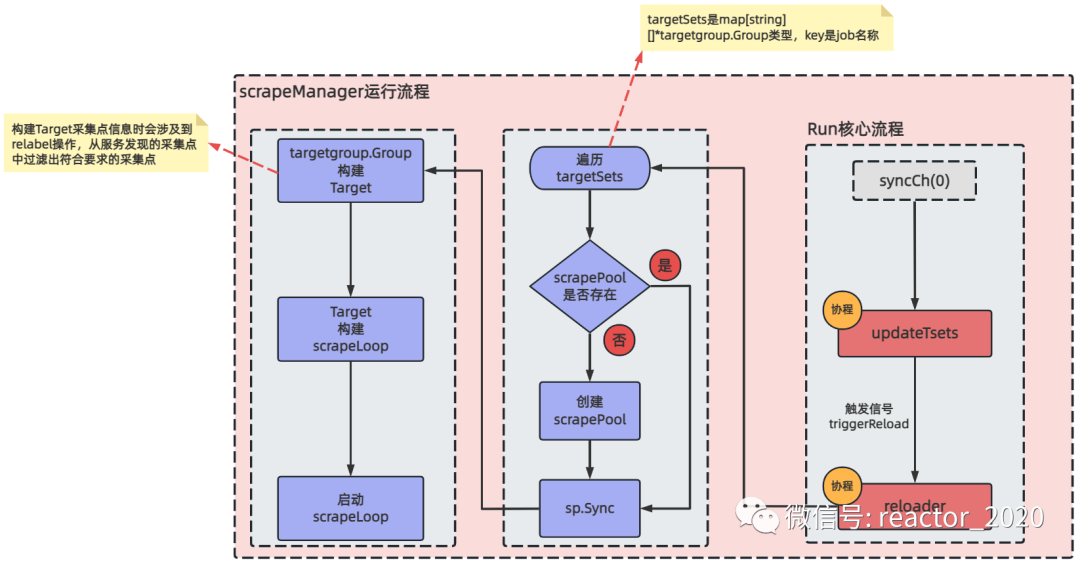

下面来看下scrape模块reloader加载采集点具体流程,如下图:



「reloader采集点加载主要分为如下几个主要步骤:」

「1、scrapePool生成并初始化基础数据:」

scrapeManager结构体中targetSets字段对应的map中存放了当前服务发现的最新采集点信息,keyjob名称,遍历该targetSets中存放的采集点信息,为每个job对应生成一个scrapePool结构体的实例,即scrapePool是封装单个抓取job的工作单元:

ScrapePools 是单个的Job的抓取目标的工作单位:
type scrapePool struct {
 //存储指标
 appendable storage.Appendable
 //一个scrapePool对应一个job,config即为该job配置
 config *config.ScrapeConfig
 // 基于job配置生成http请求客户端工具,比如封装认证信息等
 client *http.Client
 //每个target都会生成一个loop
 loops          map[uint64]loop
 //target_limit检查
 targetLimitHit bool
 //relabe后有效的采集点
 activeTargets  map[uint64]*Target
 //relabel后无效采集点
 droppedTargets []*Target
 //生成scrapeLoop工厂函数
 newLoop func(scrapeLoopOptions) loop
}

每个抓取job生成的scrapePool存放在scrapeManager结构体中scrapePools这个map中:

scrapePools   map[string]*scrapePool

「2、targetgroup.Group构建Target:」

上面生成的scrapePool中主要初始化configclient等信息,并没有涉及到抓取采集点数据,然后对生成的scrapePool执行Sync方法,入参就是该抓取job当前所有采集点信息,这个方法就是对job的采集点信息进行处理:

func (sp *scrapePool) Sync(tgs []*targetgroup.Group)

遍历采集点,通过targetsFromGroup(tg, sp.config)解析采集点返回[]*Target

var all []*Target
sp.droppedTargets = []*Target{}
for _, tg := range tgs {
 //基于targetgroup.Group构建target集合
 targets, err := targetsFromGroup(tg, sp.config)
 if err != nil {
  level.Error(sp.logger).Log("msg""creating targets failed""err", err)
  continue
 }
 for _, t := range targets {
  if t.Labels().Len() > 0 {//relabel后符合要求的采集点
   all = append(all, t)
  } else if t.DiscoveredLabels().Len() > 0 {//relabel后不符合要求的采集点:废弃
   sp.droppedTargets = append(sp.droppedTargets, t)
  }
 }
}

Target结构体主要字段如下,即将服务发现的采集点信息解析成scrape模块的Target信息,解析过程中会涉及relabel操作,从服务发现的目标采集点中过滤出符合要求的真实采集点,一个Target即代表一个将要真实触发Http请求对象:

type Target struct {
 //服务发现标签,即未经过relabel处理的标签
 discoveredLabels labels.Labels
 //经过relabel处理之后标签
 labels labels.Labels
 //http请求参数
 params url.Values
    //采集点状态:up、down、unknown
 health             TargetHealth
}

「3、有效Target生成scrapeLoop:」

「Target只是包含采集点信息,scrapeLoop实现loop接口,封装了发送http请求采集数据指标逻辑的Target执行单元:」

type loop interface {
 run(interval, timeout time.Duration, errc chan<- error)
 setForcedError(err error)
 stop()
 getCache() *scrapeCache
 disableEndOfRunStalenessMarkers()
}

其中run方法就是启动http数据抓取,入参interval指定循环抓取指标间隔;stop方法则是停止http数据采集。

我们来看下Target如何生成scrapeLoop

if _, ok := sp.activeTargets[hash]; !ok {
    //生成targetScraper,其中封装了Target和client
 //Target封装了采集点请求IP、端口、请求参数等信息,通过这些信息构建HTTP请求Request
 //client是封装了认证信息的http请求客户端工具,用于将http请求request发送出去
 s := &targetScraper{Target: t, client: sp.client, timeout: timeout}
 l := sp.newLoop(scrapeLoopOptions{
  target:          t,
  scraper:         s,
  limit:           limit,
  honorLabels:     honorLabels,
  honorTimestamps: honorTimestamps,
  mrc:             mrc,
 })
   ...
}

if _, ok := sp.activeTargets[hash]; !ok {
    //sp.activeTargets不存在则表示新发现的采集点,则创建scrapeLoop

    //生成targetScraper,其中封装了Target和client
 //Target封装了采集点请求IP、端口、请求参数等信息,通过这些信息构建HTTP请求Request
 //client是封装了认证信息的http请求客户端工具,用于将http请求request发送出去
 s := &targetScraper{Target: t, client: sp.client, timeout: timeout}
 l := sp.newLoop(scrapeLoopOptions{
  target:          t,
  scraper:         s,
  limit:           limit,
  honorLabels:     honorLabels,
  honorTimestamps: honorTimestamps,
  mrc:             mrc,
 })

 sp.activeTargets[hash] = t
 sp.loops[hash] = l

 uniqueLoops[hash] = l
else {
    //sp.activeTargets存在则可能:
    //1、重复的采集点:直接忽略即可
    //2、之前发现并启动的采集点:设置uniqueLoops[hash] = nil,则后续启动loop时不用启动

 //target在sp.activeTargets已存在,但是uniqueLoops不存在,说明该采集点之前就被发现过并被启动,当前发现的和之前一致未变
 //uniqueLoops[hash] = nil表示当前还是存在,但是不需要启动,后面对于sp.activeTargets存在但是uniqueLoops中不存在的采集点,则为采集点消失,需要停止loop并移除掉
 if _, ok := uniqueLoops[hash]; !ok {
  uniqueLoops[hash] = nil
 }
 sp.activeTargets[hash].SetDiscoveredLabels(t.DiscoveredLabels())
}

uniqueLoops存储当前抓取job所有有效采集点,不在该集合中的采集点需要停止并移除,如之前存在的采集点,但是当前又消失不见的采集点:

for hash := range sp.activeTargets {
 //uniqueLoops存储当前抓取job所有有效采集点,不在该集合中的采集点需要停止并移除,如之前存在的采集点,但是当前又消失不见的采集点
 //uniqueLoops中value=nil的是不需要启动,之前服务发现过并被启动的;value不是nil则表示需要启动
 if _, ok := uniqueLoops[hash]; !ok {
  //移除
  wg.Add(1)
  go func(l loop) {
   l.stop()
   wg.Done()
  }(sp.loops[hash])

  delete(sp.loops, hash)
  delete(sp.activeTargets, hash)
 }
}

scrapeLoop中还有个关键的类型targetScraper,它才是真正执行http请求组件,其实现scraper接口(如下),其中scrape就是一次http请求逻辑封装:

type scraper interface {
 scrape(ctx context.Context, w io.Writer) (string, error)
 Report(start time.Time, dur time.Duration, err error)
 offset(interval time.Duration, jitterSeed uint64) time.Duration
}

「4、启动scrapeLoop:」

最后,执行scrapeLooprun方法,启动scrapeLoop组件:

for _, l := range uniqueLoops {
 if l != nil {
  go l.run(interval, timeout, nil)
 }
}

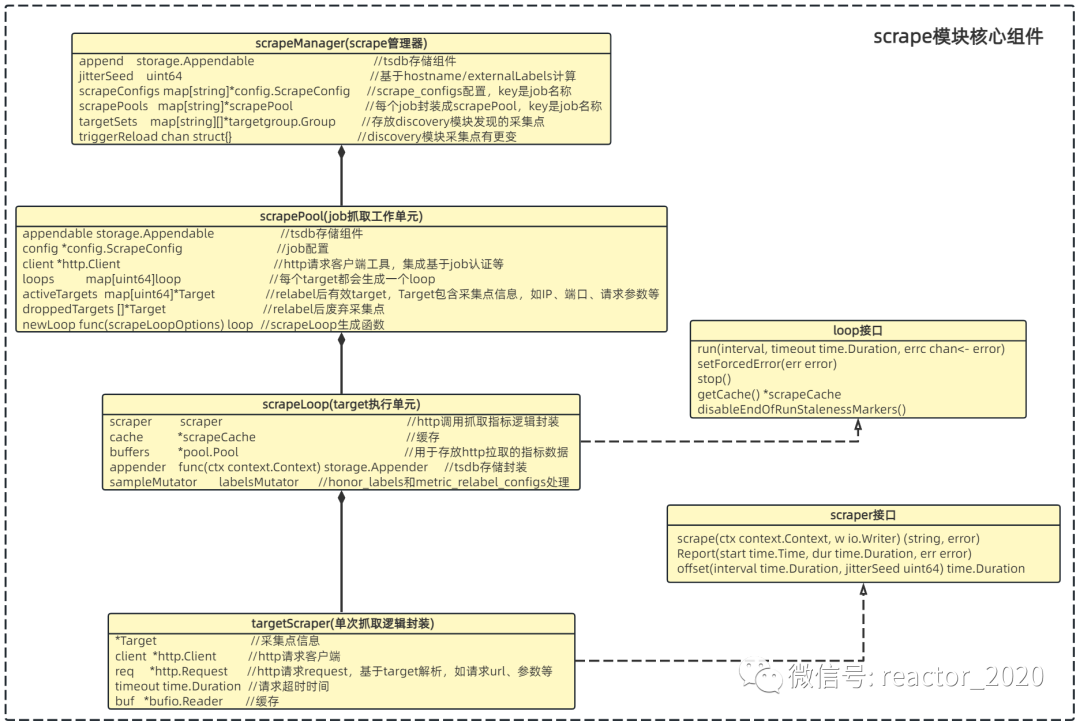

组件关系

scrape模块加载流程关键是几个核心组件创建、初始化及启动运行的过程:」
