如何使用Linux内核中没有被导出的变量或函数？原创
Linux 内核为了减少命名空间的污染，并做到正确的信息隐藏，内核提供了管理内核符号可见性的方法，没有被 EXPORT_SYMBOL 相关的宏导出的变量或函数是不能直接使用的，为了说明并解决这个问题，我们不妨先看如下一段内核模块，功能为打印超级块 super_block 结构中一些域的值。
我们知道vfs（虚拟文件系统）是用 super_block （超级块）来描述整个文件系统的信息，内核在对一个文件系统进行初始化和注册时，就为其分配了一个 super_block，该文件系统卸载时，其对应的 super_block 也会被自动删除。super_block 结构中有一个 list_head 类型的字段 s_list 用来把系统中的 super_block 组成一个双向循环链表，并使用一个叫做 super_ blocks 的全局变量来指向该双向循环链表中的第一个元素。super_block 中还有一个叫做 s_inodes 的字段，指向链接该超级块中所有的 inode 的链表 i_sb_list。我们也使用了自旋锁 spin_lock 对链表的相关操作进行了加锁，保护共享变量，现在看内核模块：
- /*
- *方法二，使用kallsyms_lookup_name()查找函数或变量的虚拟地址
- *使用时，需要注释其它方法的代码，取消此处及下面方法二的注释
- spinlock_t * sb_lock_address;
- struct list_head * super_blocks_address;
- */
- /*
- *方法三，内核模块中直接使用内核函数的虚拟地址
- *使用时，需要注释其他方法的代码，取消此处及下面方法三的注释
- #define SUPER_BLOCKS_ADDRESS 0xffffffff91d2efe0
- #define SB_LOCK_ADDRESS 0xffffffff922f35d4
- */
- static int __init my_init(void)
- {
- struct super_block *sb;
- struct list_head *pos;
- struct list_head *linode;
- struct inode *pinode;
- unsigned long long count = 0;
- printk("\nPrint some fields of super_blocks:\n");
- /*
- *方法二
- sb_lock_address = (spinlock_t *)kallsyms_lookup_name("sb_lock");
- super_blocks_address = (struct list_head *)kallsyms_lookup_name("super_blocks");
- spin_lock(sb_lock_address);
- list_for_each(pos, super_blocks_address) {
- */
- /*
- *方法三
- spin_lock((spinlock_t *)SB_LOCK_ADDRESS);
- list_for_each(pos, (struct list_head *)SUPER_BLOCKS_ADDRESS) {
- */
- /*此处使用了未导出变量，若使用方法二或方法三时需要注释以下两行*/
- spin_lock(&sb_lock); //加锁，此处使用了未导出的变量
- list_for_each(pos, &super_blocks) {
- sb = list_entry(pos, struct super_block, s_list);
- printk("dev_t:%d:%d", MAJOR(sb->s_dev),MINOR(sb->s_dev));
- //打印文件系统所在设备的主设备号和次设备号
- printk("file_type name:%s\n", sb->s_type->name);
- //打印文件系统名
- list_for_each(linode, &sb->s_inodes) {
- pinode=list_entry(linode, struct inode, i_sb_list);
- count++;
- printk("%lu\t", pinode->i_ino); //打印索引节点号
- }
- }
- //spin_unlock(sb_lock_address); //方法二
- //spin_unlock(SB_LOCK_ADDRESS); //方法三
- spin_unlock(&sb_lock); //解锁，此处使用了未导出的变量
- printk("The number of inodes:%llu\n", sizeof(struct inode)*count);
- return 0;
- }
- static void __exit my_exit(void)
- {
- printk("unloading…\n");
- }
- module_init(my_init);
- module_exit(my_exit);
- MODULE_LICENSE("GPL");
上面的内核模块中，我们使用 list_for_each 函数来遍历系统中的链接所有 super_block 的双向循环链表 s_list，此宏有两个参数，第一个参数是 pos， 是一个输出型参数， 用于保存每次遍历得到的 list_head 类型的结点的地址，第二个参数是 head ，是一个输入型参数，用于向要遍历的链表传递头结点，list_for_each 函数在4.19内核中定义如下：
- for (pos = (head)->next; pos != (head); pos = pos->next)
list_for_each 函数只能遍历超级块中的双向循环链表 s_list，不能得到正在被遍历的超级块的地址，此时无法访问超级块的其它字段，我们再使用内核中的 list_entry 函数，通过当前超级块中的成员 s_list 的地址，获得当前超级块的地址。该函数有三个参数，第一个参数是指向结构体成员的指针，第二个参数是结构体的类型， 第三个参数是结构体成员的名称 s_list ，该函数最后返回结构体的首地址。list_for_each 在4.19内核中定义如下：
可以看到，它是 container_of 宏的一个封装，我们再看内核中的 container_of 宏，定义如下：
- void *__mptr = (void *)(ptr); \
- BUILD_BUG_ON_MSG(!__same_type(*(ptr), ((type *)0)->member) && \
- !__same_type(*(ptr), void), \
- ); \
- ((type *)(__mptr - offsetof(type, member))); })
本内核模块对应的Makefile文件如下：
- obj-m:=print_sb.o
- CURRENT_PATH:=$(shell pwd)
- LINUX_KERNEL:=$(shell uname -r)
- LINUX_KERNEL_PATH:=/usr/src/linux-headers-$(LINUX_KERNEL)
- all:
- make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) modules
- clean:
- make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) clean

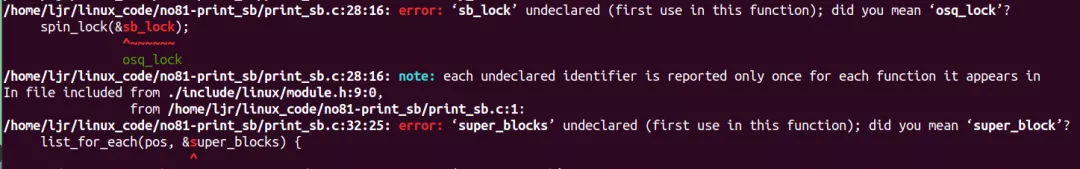

在使用内核中未被导出的变量时，执行make命令进行编译，发生如下错误：
编译报错，‘sb_lock’ undeclared (first use in this function);，‘super_blocks’ undeclared (first use in this function);，即sb_lock和super_blocks变量没有定义，实际上在内核中已经定义了这两个变量，包含在头文件fs.h和spinlock.h中，在内核源码中如下：

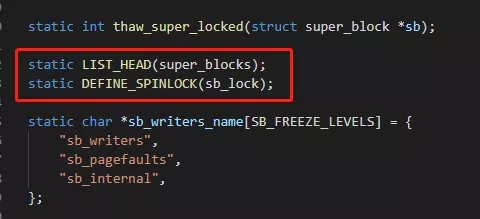

在4.19版内核fs\super.c中，定义了 super_blocks 变量来指向 super_block 结构中的 s_list 双链表的链表头，其中 s_list 是用来链接系统中已安装文件系统超级块的双向循环链表，也定义了 sb_lock 锁变量对超级块的相关操作进行加锁，如下图：
编译报错的原因就是在内核中并没有导出sb_lock和super_blocks变量，那么问题来了：
1、我们为什么不导出更多的变量或者函数来供我们使用呢？
2、我们可以使用内核中没有导出的函数或变量吗？如果可以使用，如何使用？
下面给出一些方法来使用内核中未被导出的变量或函数，并进行验证。
方法一：使用EXPORT_SYMBOL宏导出函数或变量
Linux内核提供了一个方便的方法用来管理符号的对模块外部的可见性，即内核符号表。在4.19版内核include\linux\export.h中，定义了EXPORT_SYMBOL宏，如下图：
如果我们要使用内核中的变量或函数，可以使用上图中的宏，在函数或变量定义后使用如下宏，然后编译内核：
- EXPORT_SYMBOL(sb_lock);
或者
- EXPORT_SYMBOL_GPL(sb_lock);
此时EXPORT_SYMBOL定义的函数或者变量对全部内核代码公开，不用修改内核代码就可以在内核模块中直接调用，即使用EXPORT_SYMBOL可以将一个函数或变量以符号的方式导出给其他模块使用。EXPORT_SYMBOL导出的符号，是把这些符号和对应的地址保存起来，在内核运行的过程中，可以找到这些符号对应的地址。而模块在加载过程中，其本质就是能动态连接到内核，如果在模块中引用了内核或其它模块的符号，就要EXPORT_SYMBOL这些符号，这样才能找到对应的地址连接。
上面的两个宏均可把给定的符号导出到模块外，EXPORT_SYMBOL_GPL宏只能使符号对GPL许可的模块可用。符号必须在模块文件的全局部分导出，不能在函数中导出，这是因为上述这两个宏将被扩展成一个特殊用途的声明，而该变量必须是全局的。这个变量存储于模块的一个特殊的可执行部分(一个"ELF段" )，在装载时，内核通过这个段来寻找模块导出的变量。
上述方法需要修改内核代码，编译内核。
方法二：使用kallsyms_lookup_name()查找函数或变量的虚拟地址

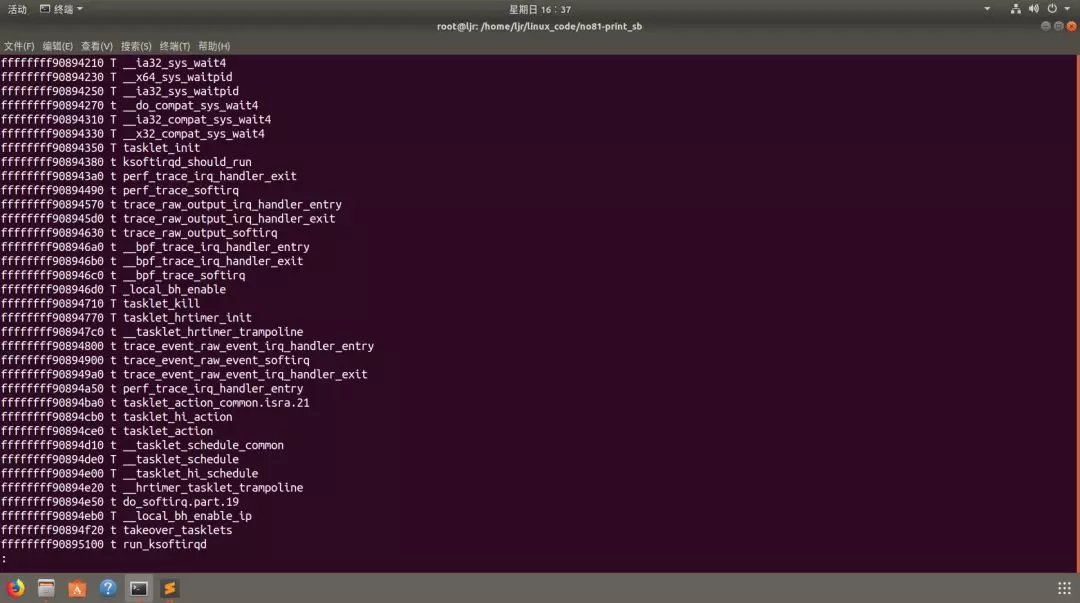

kallsyms抽取了内核用到的所有函数地址（全局的、静态的）和非栈数据变量地址，生成了一个数据块，作为只读数据链接进kernel image，使用root权限可以在/proc/kallsyms中查看，没错，root权限下是可以直接看到内核函数的虚拟地址，如下图所示：

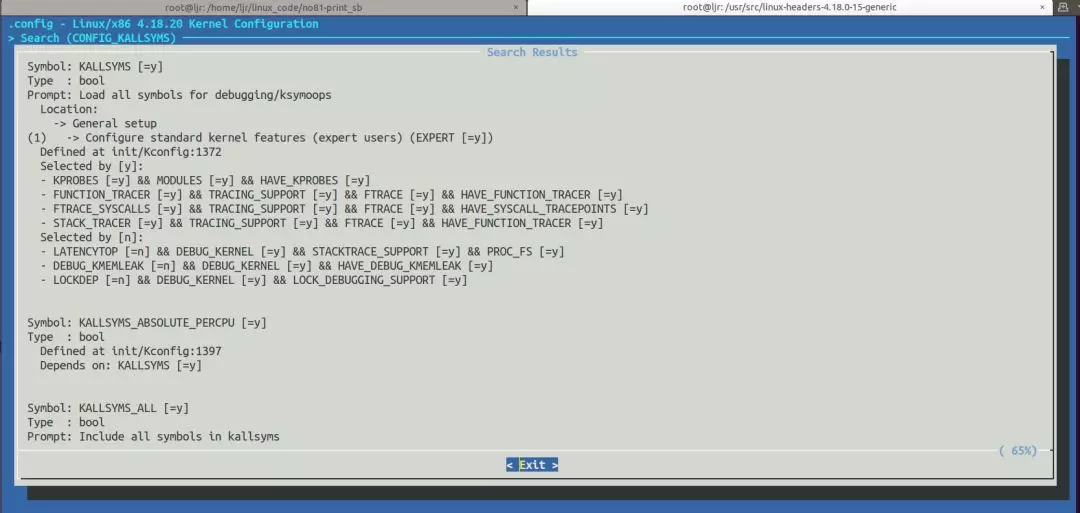

使用kallsyms_lookup_name()函数可以找到对应符号在内核中的虚拟地址，包含在头文件linux/kallsyms.h中，它接受一个字符串格式内核函数，返回那个内核函数的地址，如果没找到指定的内核函数，它会返回0，要使用它必须启用CONFIG_KALLSYMS配置编译内核。
在4.19版内核kernel\kallsyms.c中kallsyms_lookup_name()函数定义如下：
- /* Lookup the address for this symbol. Returns 0 if not found. */
- unsigned long kallsyms_lookup_name(const char *name)
- {
- char namebuf[KSYM_NAME_LEN];
- unsigned long i;
- unsigned int off;
- for (i = 0, off = 0; i < kallsyms_num_syms; i++) {
- off = kallsyms_expand_symbol(off, namebuf, ARRAY_SIZE(namebuf));
- if (strcmp(namebuf, name) == 0)
- return kallsyms_sym_address(i);
- }
- return module_kallsyms_lookup_name(name);
- }
- EXPORT_SYMBOL_GPL(kallsyms_lookup_name);

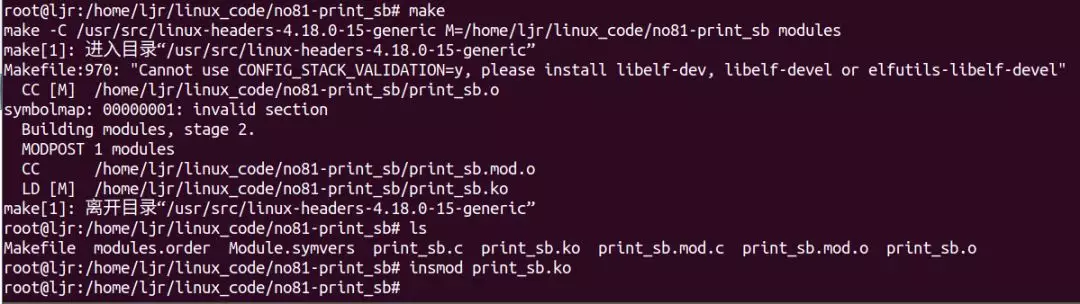

可以看到该函数已经使用EXPORT_SYMBOL_GPL，可以直接在内核模块中使用。如果要使用内核中未被导出的函数，我们可以定义钩子函数，返回值和参数都要与我们要导出的函数原型一致。在本文打印超级块super_block结构中一些域值的内核模块代码中，我们把使用了内核未导出的变量和方法三相关代码进行注释，取消方法二相关代码的注释，再执行make命令进行编译，可以看到，并没有编译报错，我们已经成功地使用了内核中未被导出的的变量 sb_lock 和 super_blocks，编译结果如下图所示。

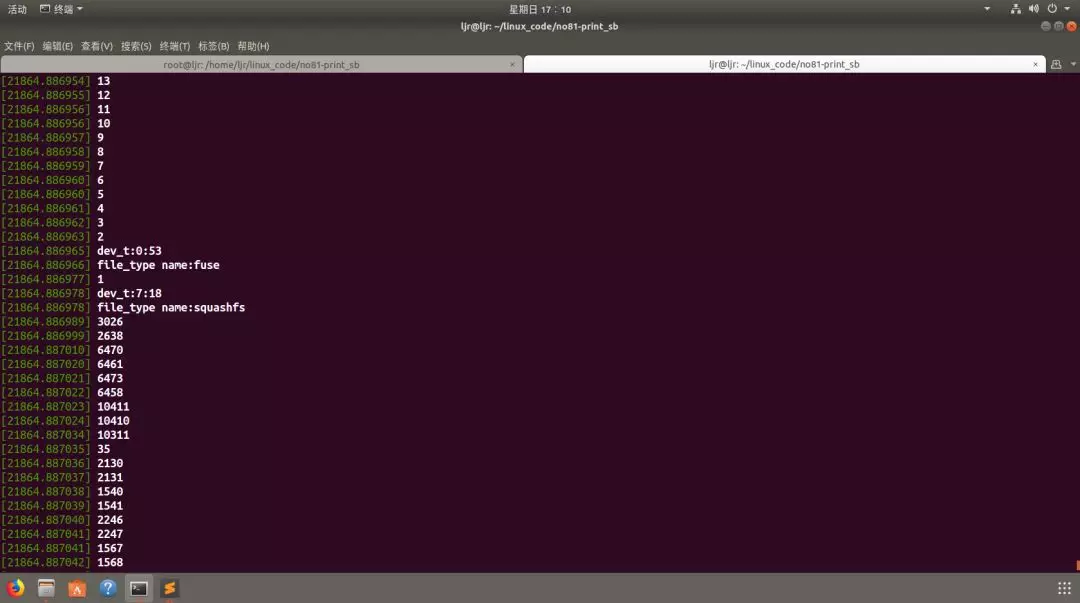

加载模块后使用dmesg查看结果：
反之，内核中也有通过虚拟地址查找内核中的函数或变量的函数 sprint_symbol，在内核中被定义如下：
- int sprint_symbol(char *buffer, unsigned long address)
- {
- return __sprint_symbol(buffer, address, 0, 1);
- }
- EXPORT_SYMBOL_GPL(sprint_symbol);
可以看到，sprint_symbol 函数是__sprint_symbol函数的封装，该函数已经使用EXPORT_SYMBOL_GPL导出，可以直接在内核模块中使用。该函数有两个参数，第一个参数是buffer，字符型文本缓冲区， 它用来记录内核符号的信息， 是一个输出型参数，第二个参数是address，无符号长整型的内核符号中的某一地址， 是一个输入型参数。该函数中调用了__sprint_symbol内核函数，定义如下：
- /* Look up a kernel symbol and return it in a text buffer. */
- static int __sprint_symbol(char *buffer, unsigned long address,
- int symbol_offset, int add_offset)
- {
- char *modname;
- const char *name;
- unsigned long offset, size;
- int len;
- address += symbol_offset;
- name = kallsyms_lookup(address, &size, &offset, &modname, buffer);
- if (!name)
- return sprintf(buffer, "0x%lx", address - symbol_offset);
- if (name != buffer)
- strcpy(buffer, name);
- len = strlen(buffer);
- offset -= symbol_offset;
- if (add_offset)
- len += sprintf(buffer + len, "+%#lx/%#lx", offset, size);
- if (modname)
- len += sprintf(buffer + len, " [%s]", modname);
- return len;
- }
__sprint_symbol函数的功能是根据一个内存中的地址 address 查找一个内核符号，并将该符号的基本信息，如符号名 name在内核符号表中的偏移 offset 和大小 size，所属的模块名(如果有的话)等信息连接成字符串赋值给文本缓冲区 buffer，所查找的内核符号可以是原本就存在于内核中的符号，也可以是位于动态插入的模块中的符号，其中使用了kallsyms_lookup函数，定义如下：
- static inline const char *kallsyms_lookup(unsigned long addr,
- unsigned long *symbolsize,
- unsigned long *offset,
- char **modname, char *namebuf)
- {
- return NULL;
- }
方法三：内核模块中直接使用内核函数的虚拟地址
首先介绍两种获取内核函数或变量虚拟地址的方法：
1、在 /proc/kallsyms 文件获得内核函数或变量的虚拟地址

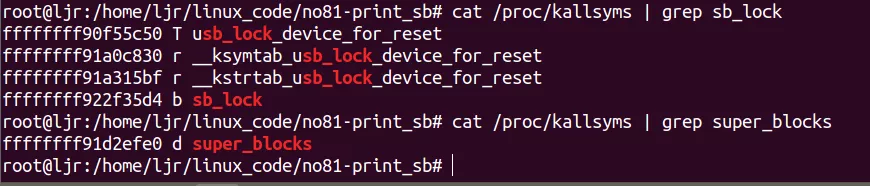

此方法同样用到kallsyms，我们可以使用如下命令直接找到内核中 sb_lock 和 super_block 变量的虚拟地址，命令如下，图如下：
- cat /proc/kallsyms | grep sb_lock
- cat /proc/kallsyms | grep super_blocks
2、在 System.map 文件获得内核函数或变量的虚拟地址

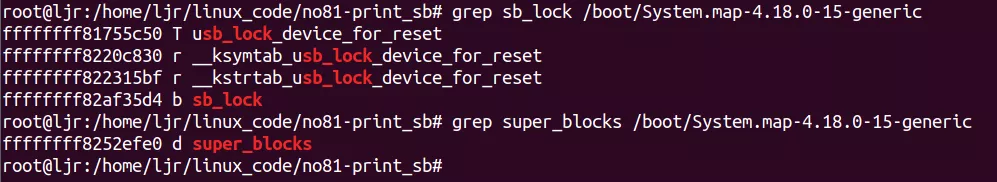

内核镜像的 System.map 文件存储了内核符号表的信息, 可以通过此文件获取到具体内核函数或变量的虚拟地址，命令如下，图如下：
- grep sb_lock /boot/System.map-4.18.0-15-generic
- grep super_blocks /boot/System.map-4.18.0-15-generic

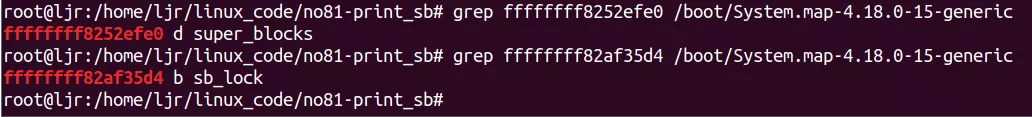

还可以通过给定一个虚拟地址来查看地址对应哪个内核函数，命令如下图如下：
- grep ffffffff82af35d4 /boot/System.map-4.18.0-15-generic
- grep ffffffff8252efe0 /boot/System.map-4.18.0-15-generic
可以看到，不管用哪种方法，此时内核中 sb_lock 变量的虚拟地址为ffffffff922f35d4，super_blocks 变量的虚拟地址为ffffffff91d2efe0。现在修改内核模块代码，我们把使用了内核未导出的变量和方法二相关的代码进行注释，取消方法三相关代码的注释，再执行make命令进行编译。
结果显示，这种方法也可以使用内核中未被导出的变量或函数，但是这仅仅可以临时使用，并非长久之计，每次重启系统，这个变量的虚拟地址会发生变化，若要继续使用，还得再查看地址，再修改宏定义，至于地址发生变化的原因，这与内核符号表有关。/proc/kallsyms文件是在内核启动后生成的，是动态的符号表，位于文件系统的/proc目录下，实现代码在kernel/kallsyms.c，使用前提是内核必须打开CONFIG_KALLSYMS编译选项。一般情况下，还是推荐使用第二种方法。
本文来自：Linux内核之旅，作者： 梁金荣，Linux内核之旅社区负责人。
