微服务4:服务注册与发现原创

4月前
1654029

★ 微服务系列

微服务1:微服务及其演进史

微服务2:微服务全景架构

微服务3:微服务拆分策略

微服务4:服务注册与发现

1 微服务的注册与发现

我们前面在全景架构中对服务注册与发现做了大致的说明,本章我们着重详细说明微服务下注册与发现的这个能力。

微服务注册与发现类似于生活中的"电话通讯录"的概念,它记录了通讯录服务和电话的映射关系。在分布式架构中,服务会注册进去,当服务需要调用其它服务时,就这里找到服务的地址,进行调用。

步骤如下:

1、你先要把"好友某某"记录在通讯录中。

2、拨打电话的时候通过通讯录中找到"好友某某",并拨通回电话。

3、当好友某某电话号码更新的时候,需要通知到你,并修改通讯录服务中的号码。

从这个过程中我们看到了一些特点:

1、把 "好友某某" 的电话号码写入通讯录中,统一在通讯录中维护,后续号码变更也是更新到通讯录中,这个过程就是服务注册的过程。

2、后续我们通过"好友某某"就可以定位到通讯录中的电话号码,并拨通电话,这个过程理解为服务发现的过程。

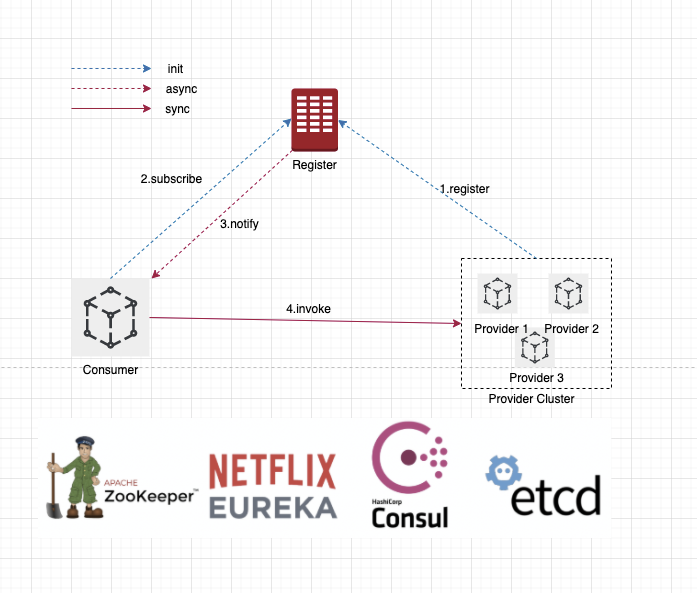

而我们微服务架构中的服务注册与发现结构如下图所示



图片中是一个典型的微服务架构,这个结构中主要涉及到三大角色:

provider - 服务提供者

consumer - 服务消费者

register center - 注册中心

它们之间的关系大致如下:

1、每个微服务在启动时,将自己的网络地址等信息(微服务的ServiceName、IP、Port、MetaData等)注册到注册中心,注册中心存储这些数据。

2、服务消费者从注册中心查询服务提供者的地址,并通过该地址调用服务提供者的接口。

3、各个微服务与注册中心使用一定机制(例如心跳)通信。如果注册中心与某微服务长时间无法通信,就会注销该实例。

优点如下:

1、解耦:服务消费者跟服务提供者解耦,各自变化,不互相影响

2、扩展:服务消费者和服务提供者增加和删除新的服务,对于双方没有任何影响

3、中介者设计模式:用一个中介对象来封装一系列的对象交互,这是一种多对多关系的中介者模式。

从功能上拆开主要有三块:服务注册、服务发现,和注册中心。我们一个一个来看。

1.1 服务注册

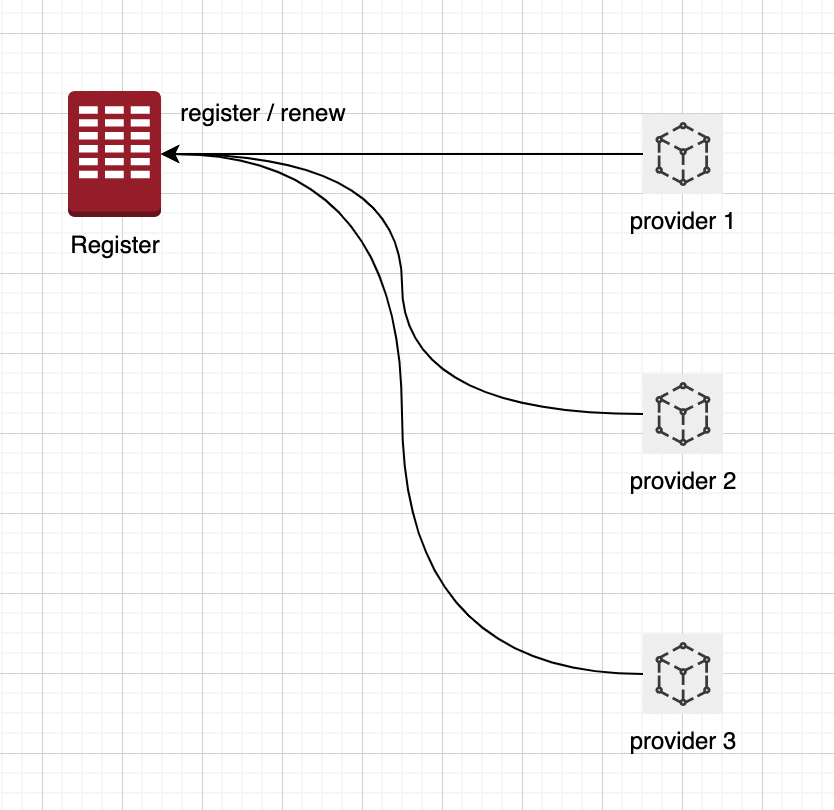

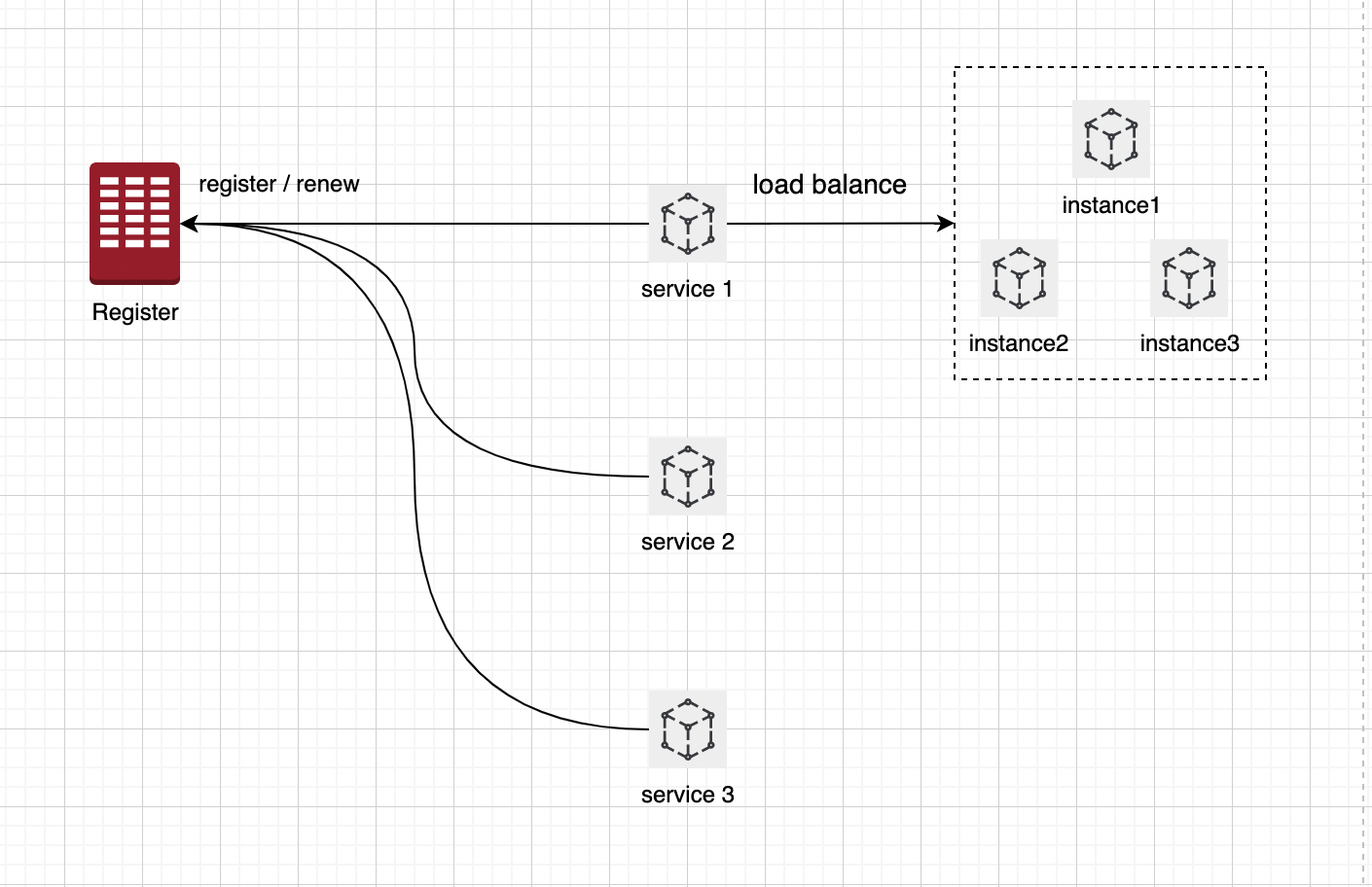

如图中,为Register注册中心注册一个服务信息,会将服务的信息:ServiceName、IP、Port以及服务实例MetaData元数据信息写入到注册中心。当服务发生变化的时候,也可以更新到注册中心。



服务提供者(服务实例) 的服务注册模型是一种简单、容易理解、流行的服务注册模型,其在多种技术生态中都有所体现:

1、在K8S生态中,通过 K8S Service服务信息,和Pod的 endpoint(用来记录service对应的pod的访问地址)来进行注册。

2、在Spring Cloud生态中,应用名 对应 服务Service,实例 IP + Port 对应 Instance实例。比较典型的就是A服务,后面对应有多个实例做负载均衡。

3、在其他的注册组件中,比如 Eureka、Consul,服务模型也都是 服务→ 服务实例。

可以认为服务实例是一个真正的实体的载体,服务是对这些相同能力或者相同功能服务实例的一个抽象。



1.2 服务发现

服务发现实际就是我们查询已经注册好的服务提供者,比如 p->p.queryService(serviceName),通过服务名称查询某个服务是否存在,如果存在,

返回它的所有实例信息,即一组包含ip 、 port 、metadata元数据信息的endpoints信息。

这一组endpoints信息一般会被缓存在本地,如果注册中心挂掉,可保证段时间内依旧可用,这是去中心化的做法。对于单个 Service 后面有多个 Instance的情况(如上图),做 load balance。

服务发现的方式一般有两种:

1、拉取的方式:服务消费方(Consumer)主动向注册中心发起服务查询的请求。

2、推送的方式:服务订阅/通知变更(下发):服务消费方(Consumer)主动向注册中心订阅某个服务,当注册中心中该服务信息发生变更时,注册中心主动通知消费者。

1.3 注册中心

注册中心提供的基本能力包括:提供服务注册、服务发现 以及 健康检查。

服务注册跟服务发现上面已经详细介绍了, 健康检查指的是指注册中心能够感知到微服务实例的健康状况,便于上游微服务实例及时发现下游微服务实例的健康状况。采取必备的访问措施,如避免访问不健康的实例。

主要的检查方式包括:

1、服务Provider 进行 TTL 健康汇报(Time To Live,微服务Provider定期向注册中心汇报健康状态)。

2、注册中心主动检查服务Provider接口。

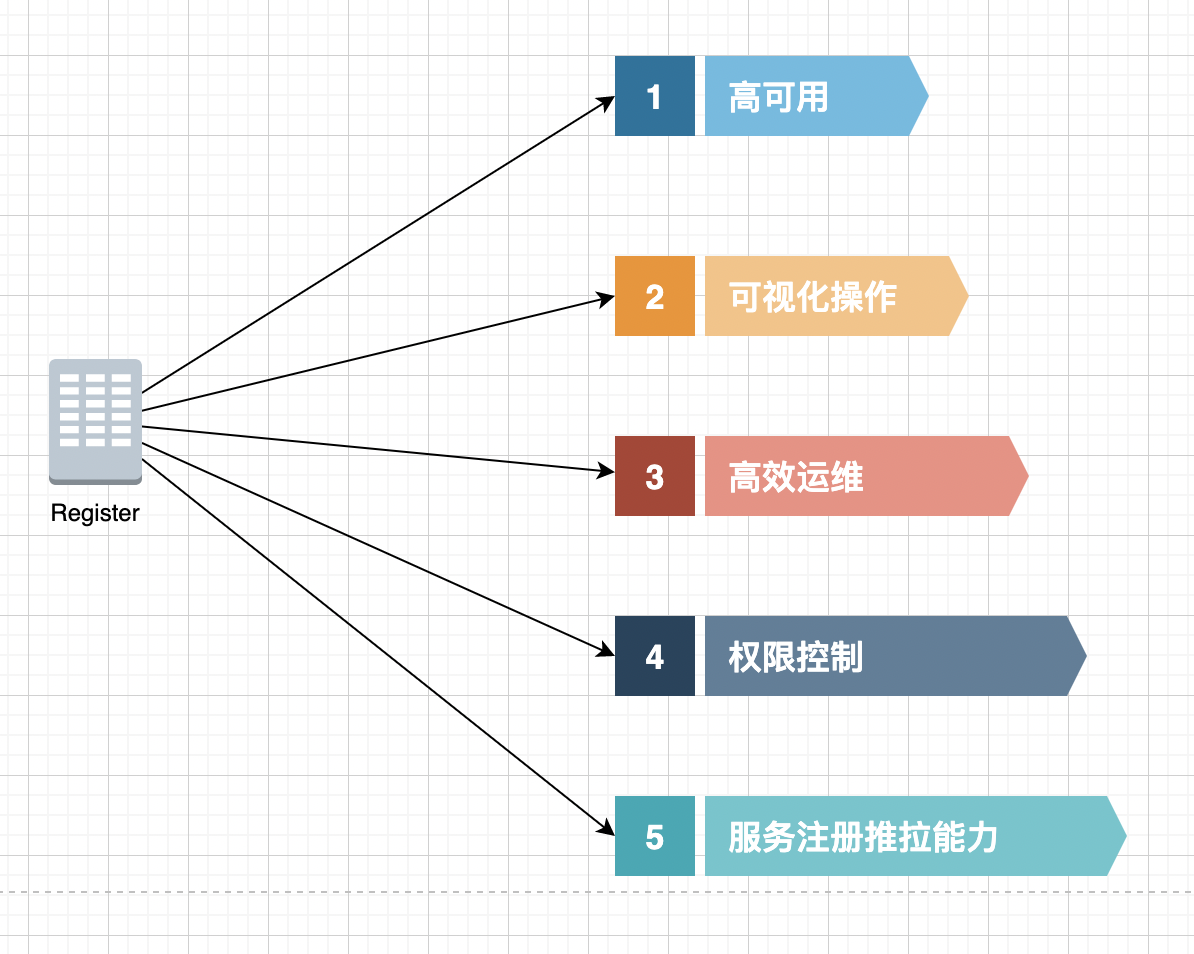

综合我们前面的内容,可以总结下注册中心有如下几种能力:

1、高可用

这个主要体现在两个方面。一个方面是,注册中心本身作为基础设施层,具备高可用;第二种是就是前面我们说到的去中心化,极端情况下的故障,短时间内是不影响微服务应用的调用的

2、可视化操作

常用的注册中心,类似 Eureka、Consul 都有比较丰富的管理界面,对配置、服务注册、服务发现进行可视化管理。

3、高效运维

注册中心的文档丰富,对运维的支持比较好,并且对于服务的注册是动态感知获取的,方便动态扩容。

4、权限控制

数据是具有敏感性,无论是服务信息注册或服务是调用,需要具备权限控制能力,避免侵入或越权请求

5、服务注册推、拉能力

这个前面说过了,微服务应用程序(服务的Consumer),能够快速感知到服务实例的变化情况,使用拉取或者注册中心下发的方式进行处理。



2 现下的主流注册中心

2.1 Eureka

2.1.1 介绍

Eureka是Netflix OSS套件中关于服务注册和发现的解决方案。因为Spring Cloud 在它的微服务解决方案中对Eureka进行了集成,并作为优先推荐方案进行宣传,所以早期有用 Spring Cloud 来建设微服务系统的同学会比较熟悉。

目前大量公司的微服务系统中依旧使用Eureka作为注册中心,它的核心设计思想也被后续大量注册中心产品借鉴。但目前 Eureka 2.0已经停止维护,所以新的微服务架构设计中,不再建议使用。

Spring Cloud Netflix主要分为两个部分:

1、Eureka Server: 作为注册中心Server端,向微服务应用程序提供服务注册、发现、健康检查等能力。

2、Eureka Client:  微服务应用程序Client端,用以和Eureka Server进行通信。

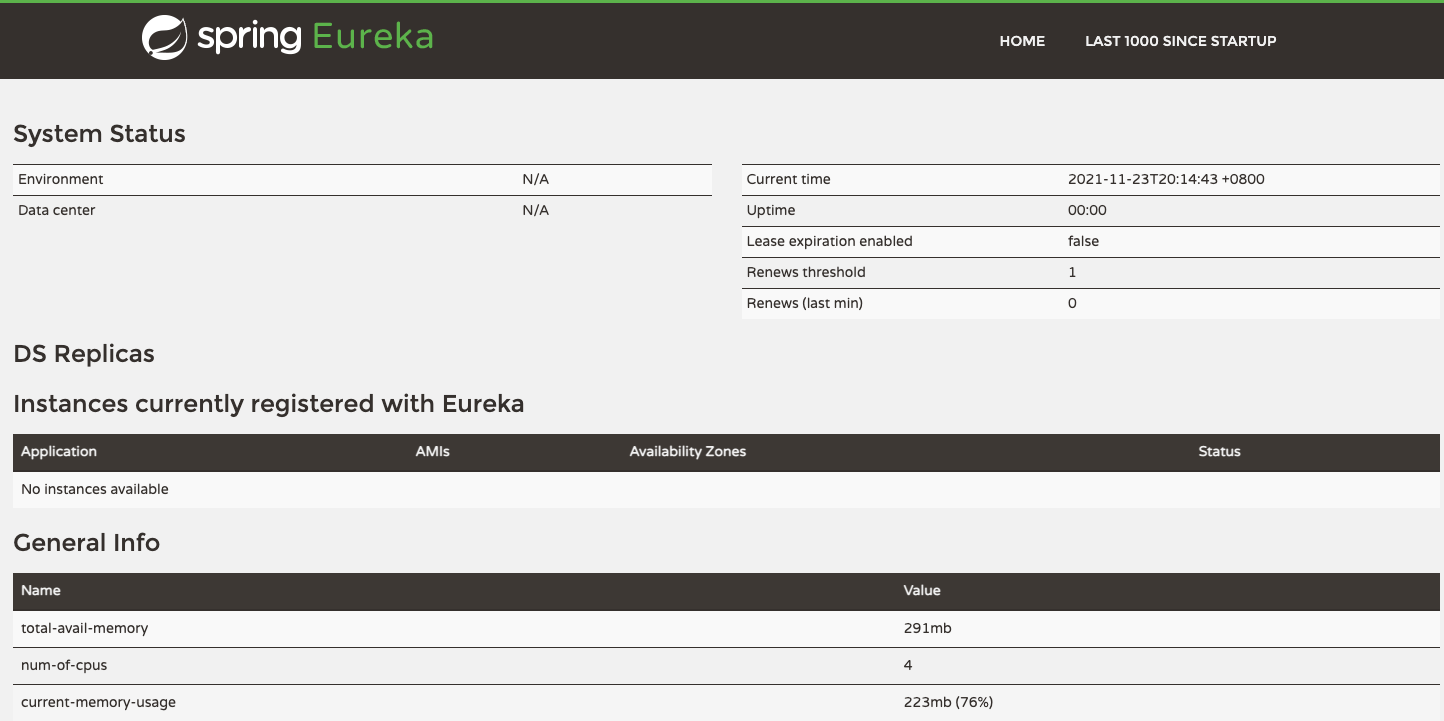

 Eureka有比较友好的管理界面,如上图所示:

1、System Status:显示当前Eureka Server信息。

2、Instances Current registered with Eureka:在Eureka Server当前注册的数据,在Spring Cloud生态中,被注册的服务可以呗发现并罗列在这个地方。

3、General Info:基本信息,如cpu、内存、环境等。

2.1.2 整体架构

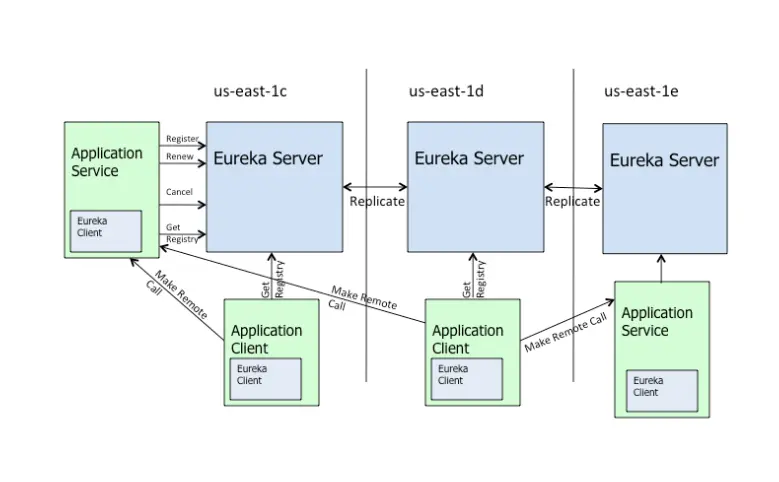

Eureka Server可以运行多个实例来构建集群,解决单点问题,但不同于ZooKeeper的选举leader的过程,Eureka Server采用的是Peer to Peer对等通信。

所以他有如下特点:

1、去中心化的架构:无master/slave区分,每一个Peer都是对等的。在这种架构中,节点通过彼此互相注册来提高可用性,每个节点需要添加一个或多个有效的serviceUrl指向其他节点。每个节点都可被视为其他节点的副本。

2、故障转移/故障恢复:如果某台Eureka Server宕机,Eureka Client的请求会自动切换到新的Eureka Server节点,当宕机的服务器重新恢复后,Eureka会再次将其纳入到服务器集群管理之中。

3、节点复制:当节点开始接受客户端请求时,所有的操作都会进行replicateToPeer(节点间复制)操作,将请求复制到其他Eureka Server当前所知的所有节点中。

同理,一个新的Eureka Server节点启动后,会首先尝试从邻近节点获取所有实例注册表信息,完成初始化。

4、CAP模式:复制算法非强一致性算法,而是当有数据写入时,Eureka Server将数据同步给其他的节点,因此Eureka在CAP提系统(一致性、可用性、分区容错性)是典型的AP系统。

2.1.3 接入Spring Cloud

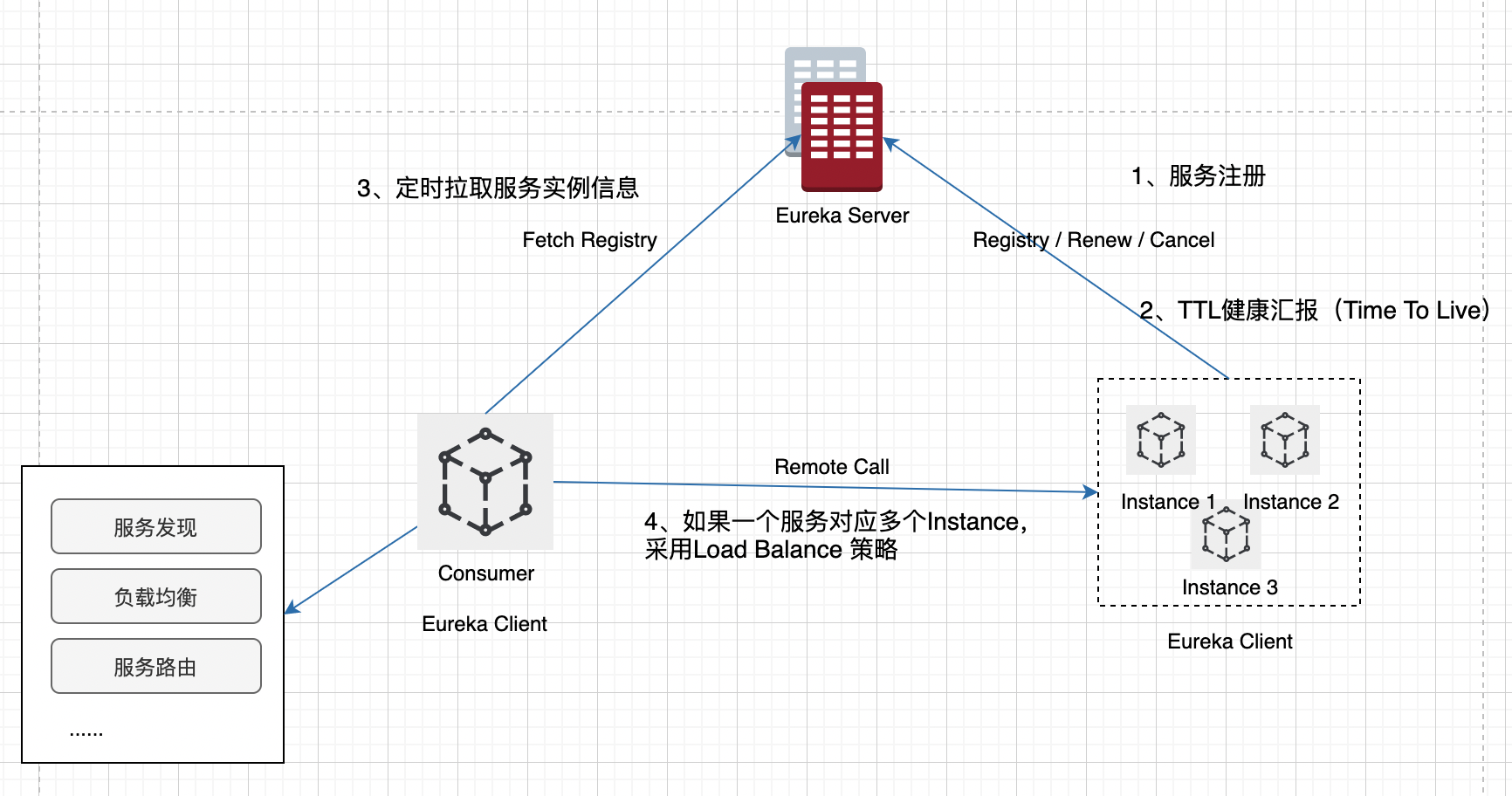

如上图所示:

1、Provider 服务提供者:服务向注册中心注册服务信息,即 服务 -> 服务实例 数据模型, 同时定时向注册中心汇报健康检查,如果一定时间内(一般90s)没有进行心跳汇报,则会被注册中心剔除。

所以这边注意,注册中心感知到应用下线并进行剔除这个过程可能比较长。

2、Consumer 服务消费者:服务向注册中心获取所需服务对应的服务实例信息。这边需要注意,Eureka不支持订阅,因此在Spring Cloud生态中,通过定时拉取方式从注册中心中获取所需的服务实例信息。

3、Remote Call 远程调用:Consumer从注册中心获取的Provider的实例信息,通过 Load Balance的策略,确定一个实际的实例,发起远程调用。

2.2 ZooKeeper

2.2.1 介绍

作为一个分布式的、开源的协调服务,ZooKeeper实现了一系列基础功能,包括简单易用的接口。

这些接口被用来实现服务的注册与发现功能。并实现一些高级功能,如数据同步、分布式锁、配置中心、集群选举、命名服务等。

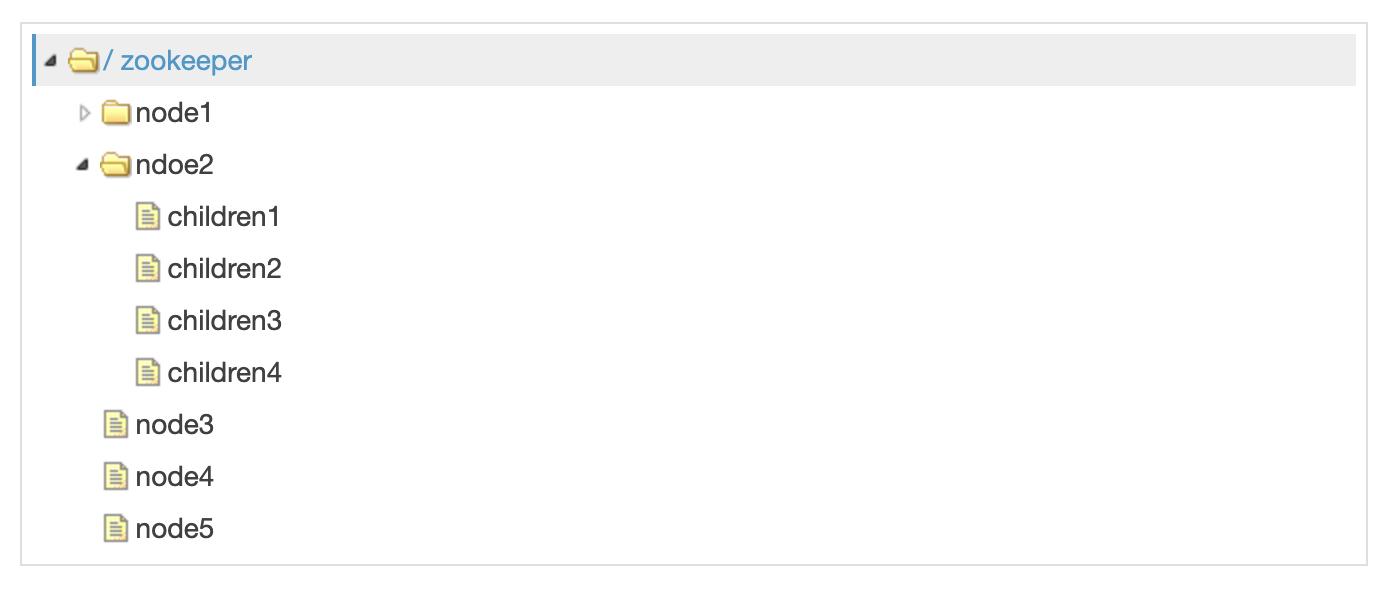

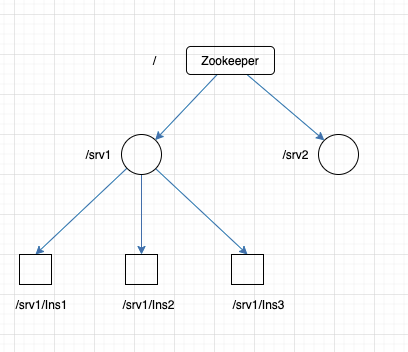

在数据模型上,类似于传统的文件系统,节点类型分为:

1、持久节点:节点创建后,就一直存在,除非执行删除操作,主动删掉这个节点。

2、临时节点(注册中心场景下的主要实现机制):临时节点的生命周期和客户端会话绑定。也就是说,如果客户端会话失效,那么这个节点就会自动被清除掉。

在实际场景下,微服务启动的时候,会创建一个服务临时节点,等把服务停止,短时间后节点就没有了。



Zookeeper有如下特点:

1、最终一致性:为客户端展示同一视图,这是zookeeper最重要的功能。
2、可靠性:如果消息被到一台服务器接受,那么它将被所有的服务器接受。
3、实时性:Zookeeper不能保证两个客户端能同时得到刚更新的数据,如果需要最新数据,应该在读数据之前调用sync()接口。
4、等待无关(wait-free):慢的或者失效的client不干预快速的client的请求。
5、原子性:更新只能成功或者失败,没有中间状态。
6、顺序性:所有Server,同一消息发布顺序一致。

2.2.2 整体架构

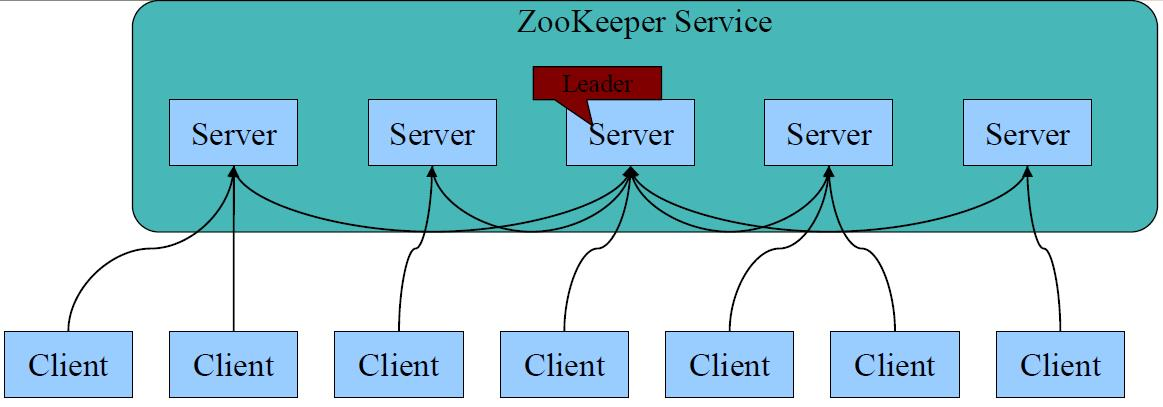

上图是Zookeeper 的服务架构,他有如下流程:

1、 多个节点组成分布式架构,每个Server在内存中存储一份数据;

2、通过选举产生leader,通过 Paxos(帕克索斯)强一致性算法 进行保证,是典型的CP结构。

3、Leader负责处理数据更新等操作(Zab协议);

2.2.3 接入Dubbo生态

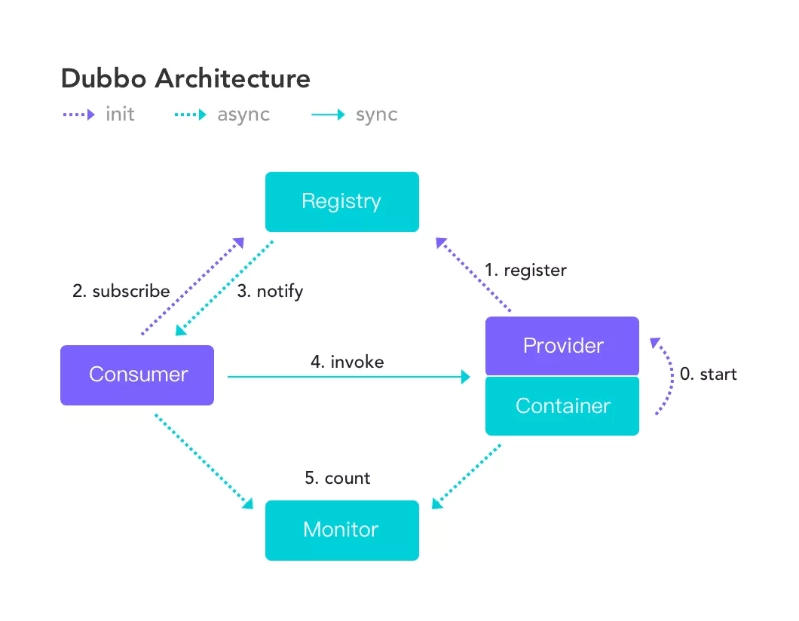

上图中的角色如下:

Provider:提供者,服务发布方

Consumer:消费者, 调用服务方

Container:Dubbo容器.依赖于Spring容器

Registry:注册中心,当Container启动时把所有可以提供的服务列表上Registry中进行注册,告诉Consumer提供了什么服务,以及服务方的位置

Monitor:监听器

说明:ZooKeeper在注册中心方面对Dubbo生态支持的比较好。服务提供者Providerzai Container启动时主动向注册中心Registry ZooKeeper中注册信息。

服务消费者Consumer启动时向注册中心Registry ZooKeeper中订阅注册中心,当Provider的信息发生变化时,注册中心ZooKeeper会主动向Consumer进行推送通知变更。

这边注意与Eureka的区别,这是主动推送通知,是注册中心下发的操作。

2.3 Consul

2.3.1 介绍

Consul是HashiCorp推出的一款软件,是一个Service Mesh解决方案,提供了功能丰富的控制面功能:

1、Service Discovery(服务发现)

2、Configuration(配置化)

3、Segmentation Functionality

这些功能可以根据需要独立使用,或者将它们一起使用用来构建完整的Service Mesh。

Consul提供的关键功能如下:

1、Service Discovery:服务注册/发现功能。

2、Health Checking:健康检查,丰富的健康检查方式;

3、KV Store:KV存储功能,可应用多种场景,如动态配置存储,分布式协调、leader选举等。

4、Multi DataCenter:多数据中心。

2.3.2 整体架构

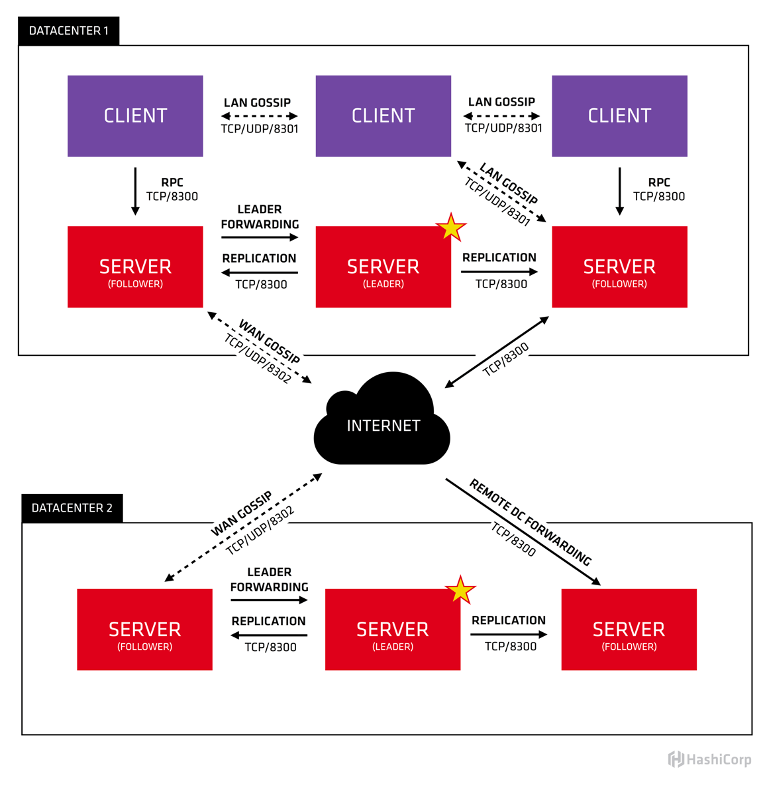

如上图为Consul的架构,这边对技术点做一下说明:

1、Raft: 一种分布式一致性算法,Consul使用该算法报纸强一致性,所以也是典型的CP模式

2、Client:Client是一种agent,其将会重定向所有的RPC 请求到Server。Client是无状态的,其主要参与LAN Gossip协议池。其占用很少的资源,并且消耗很少的网络带宽。

3、Server:Server是一种agent,其包含了一系列的责任包括:参与Raft协议写半数(Raft Quorum)、维护集群状态、响应RPC响应、和其他Datacenter通过WAN gossip交换信息和重定向查询请求至leader或者远端Datacenter。

4、Datacenter: Datacenter其是私有的、低延迟、高带宽的网络环境,去除了在公共网络上的网络交互。

5、Consensus: Consensus一致性在leader 选举、顺序执行transaction 上。当这些事务已经提交至有限状态机(finite-state machine)中,Consul定义consensus作为复制状态机的一致性。本质上使用实现了Raft协议,对于具体实现细节可参考 Consensus Protocol。

6、Gossip:Consul使用了Serf,其提供了Gossip协议多种用途,Serf提供成员关系、失败检查和事件广播。

7、LAN Gossip: Local Area Network Gossip其包含在同一个网络环境或Datacenter的节点。

8、WAN Gossip: Wide Area Network Gossip 其只包含Server节点,这些server分布在不同的datacenter中,其主要通过因特网或广域网相互交流。

9、RPC: 远程过程调用,用于服务之间的通信。

10、CAP抉择:在高可用方面,Consul使用Raft协议作为其分布式一致性协议,本身对故障节点有一定的容忍性,在单个DataCenter中Consul集群中节点的数量控制在2*n + 1个节点,其中n为可容忍的宕机个数,通常为3个节点。

所以是典型的CP模式。

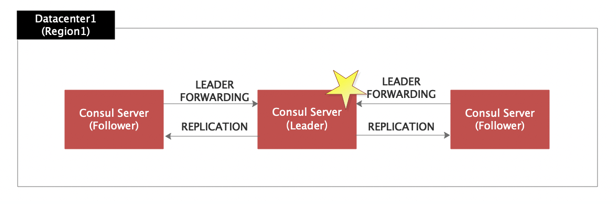

根据Consul 的选举机制和服务原理,我们有两个注意点 :

1、部署Consul Service 节点应该奇数为宜,因为+1的偶数节点和奇数节点可容忍的故障数是一样的,比如上图3和4,另一方面,偶数个节点在选主节点的时候可能会出现二分选票的情况,还得重新选举。

2、Consul Service 节点数不是越多越好,虽然Server数量越多可容忍的故障数越多,但是Raft进行日志复制也是很耗时间的,而且Server数量越多,性能越低,所以结合实际场景,一般建议Server部署3个即可。

有兴趣的同学可以去Consul官网看看它的选举机制,还可以对比下Redis中Sentinel模式。

2.3.3 生态对接

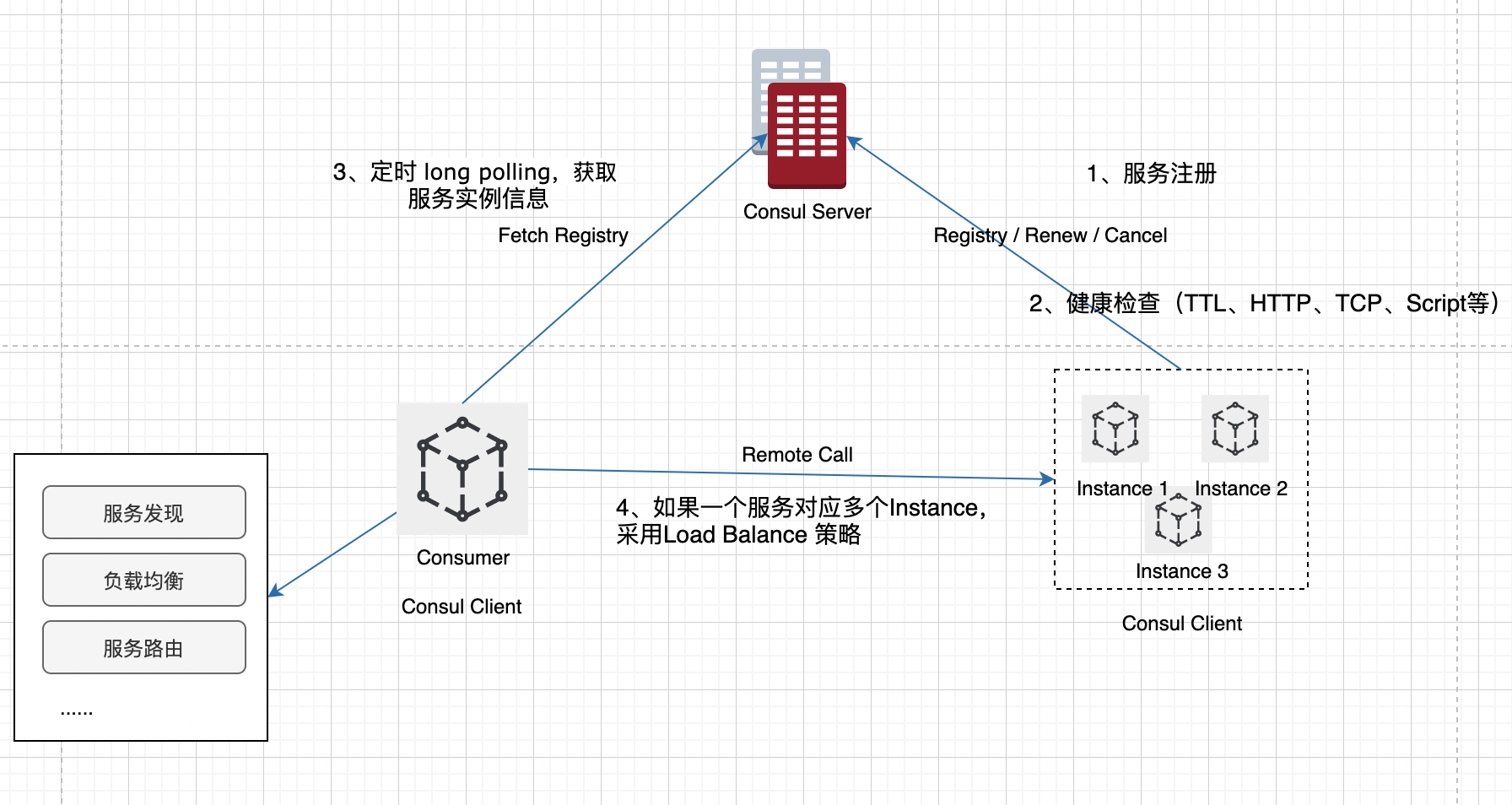

对接Spring Cloud生态

Consul作为注册中心,集成在Spring Cloud生态。可以看出,跟Eureka对接到Spring Cloud 生态的过程很像。

但是这边的健康检查更丰富,可以有多种不同的的Check方式:

  • Script check(Script+ Interval)
  • 基于HTTP请求
  • 基于tcp请求
  • 基于grpc请求

2.4 总结对比

4种注册中心技术对比
指标 Eureka Zookeeper Consul Etcd
一致性协议 AP CP(Paxos算法) CP(Raft算法) CP(Raft算法)
健康检查 TTL(Time To Live) TCP Keep Alive TTL\HTTP\TCP\Script Lease TTL KeepAlive
watch/long polling 不支持 watch long polling watch
雪崩保护 支持 不支持 不支持 不支持
安全与权限 不支持 ACL ACL RBAC
是否支持多数据中心
是否有管理界面 否(可用第三方ZkTools)
Spring Cloud 集成 支持 支持 支持 支持
Dubbo 集成 不支持 支持 支持 不支持
K8S 集成 不支持 不支持 支持 支持



这边是对业内4种注册中心各纬度上的对比,Eureka是典型的AP类型,Zookeeper和Consul是典型的CP类型。如何选择取决你的业务是倾向A:高可用性 还是 C:强一致性。

当然,业务是复杂的,在真正的技术选型时,还是要根据自己的实际业务现状来判断。有一些倾向,比如你的系统是Spring Cloud体系下,那优先选择Eureka、Consul。

如果业务会更多向云原生对齐,则Consul、Etcd会是比较优先的选择。
