第1篇-关于Java虚拟机HotSpot,开篇说的简单点原创

https://a.perfma.net/img/2382850
6月前
200316

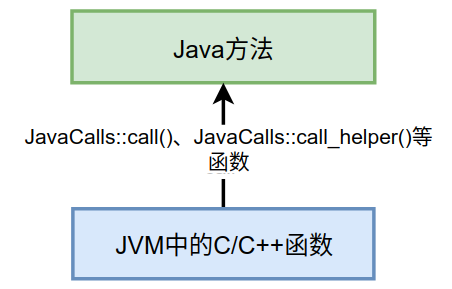

开讲Java运行时,这一篇讲一些简单的内容。我们写的主类中的main()方法是如何被Java虚拟机调用到的?在Java类中的一些方法会被由C/C++编写的HotSpot虚拟机的C/C++函数调用,不过由于Java方法与C/C++函数的调用约定不同,所以并不能直接调用,需要JavaCalls::call()这个函数辅助调用。(我把由C/C++编写的叫函数,把Java编写的叫方法,后续也会延用这样的叫法)如下图所示。

从C/C++函数中调用的一些Java方法主要有:

(1)Java主类中的main()方法;

(2)Java主类装载时,调用JavaCalls::call()函数执行checkAndLoadMain()方法;

(3)类的初始化过程中,调用JavaCalls::call()函数执行的Java类初始化方法<clinit>,可以查看JavaCalls::call_default_constructor()函数,有对<clinit>方法的调用逻辑;

(4)我们先省略main方法的执行流程(其实main方法的执行也是先启动一个JavaMain线程,套路都是一样的),单看某个JavaThread的启动过程。JavaThread的启动最终都要通过一个native方法java.lang.Thread#start0()方法完成的,这个方法经过解释器的native_entry入口,调用到了JVM_StartThread()函数。其中的static void thread_entry(JavaThread* thread, TRAPS)函数中会调用JavaCalls::call_virtual()函数。JavaThread最终会通过JavaCalls::call_virtual()函数来调用字节码中的run()方法;

(5)在SystemDictionary::load_instance_class()这个能体现双亲委派的函数中,如果类加载器对象不为空,则会调用这个类加载器的loadClass()函数(通过call_virtual()函数来调用)来加载类。

当然还会有其它方法,这里就不一一列举了。通过JavaCalls::call()、JavaCalls::call_helper()等函数调用Java方法,这些函数定义在JavaCalls类中,这个类的定义如下:

从C/C++函数中调用的一些Java方法主要有:

(1)Java主类中的main()方法;

(2)Java主类装载时,调用JavaCalls::call()函数执行checkAndLoadMain()方法;

(3)类的初始化过程中,调用JavaCalls::call()函数执行的Java类初始化方法<clinit>,可以查看JavaCalls::call_default_constructor()函数,有对<clinit>方法的调用逻辑;

(4)我们先省略main方法的执行流程(其实main方法的执行也是先启动一个JavaMain线程,套路都是一样的),单看某个JavaThread的启动过程。JavaThread的启动最终都要通过一个native方法java.lang.Thread#start0()方法完成的,这个方法经过解释器的native_entry入口,调用到了JVM_StartThread()函数。其中的static void thread_entry(JavaThread* thread, TRAPS)函数中会调用JavaCalls::call_virtual()函数。JavaThread最终会通过JavaCalls::call_virtual()函数来调用字节码中的run()方法;

(5)在SystemDictionary::load_instance_class()这个能体现双亲委派的函数中,如果类加载器对象不为空,则会调用这个类加载器的loadClass()函数(通过call_virtual()函数来调用)来加载类。

当然还会有其它方法,这里就不一一列举了。通过JavaCalls::call()、JavaCalls::call_helper()等函数调用Java方法,这些函数定义在JavaCalls类中,这个类的定义如下:

源代码位置:openjdk/hotspot/src/share/vm/runtime/javaCalls.hpp

class JavaCalls: AllStatic {
  static void call_helper(JavaValue* result, methodHandle* method, JavaCallArguments* args, TRAPS);
 public:

  static void call_default_constructor(JavaThread* thread, methodHandle method, Handle receiver, TRAPS);

  // 使用如下函数调用Java中一些特殊的方法,如类初始化方法<clinit>等
  // receiver表示方法的接收者,如A.main()调用中,A就是方法的接收者
  static void call_special(JavaValue* result, KlassHandle klass, Symbol* name,Symbol* signature, JavaCallArguments* args, TRAPS);
  static void call_special(JavaValue* result, Handle receiver, KlassHandle klass,Symbol* name, Symbol* signature, TRAPS);
  static void call_special(JavaValue* result, Handle receiver, KlassHandle klass,Symbol* name, Symbol* signature, Handle arg1, TRAPS);
  static void call_special(JavaValue* result, Handle receiver, KlassHandle klass,Symbol* name, Symbol* signature, Handle arg1, Handle arg2, TRAPS);

  // 使用如下函数调用动态分派的一些方法
  static void call_virtual(JavaValue* result, KlassHandle spec_klass, Symbol* name,Symbol* signature, JavaCallArguments* args, TRAPS);
  static void call_virtual(JavaValue* result, Handle receiver, KlassHandle spec_klass,Symbol* name, Symbol* signature, TRAPS);
  static void call_virtual(JavaValue* result, Handle receiver, KlassHandle spec_klass,Symbol* name, Symbol* signature, Handle arg1, TRAPS);
  static void call_virtual(JavaValue* result, Handle receiver, KlassHandle spec_klass,Symbol* name, Symbol* signature, Handle arg1, Handle arg2, TRAPS);

  // 使用如下函数调用Java静态方法
  static void call_static(JavaValue* result, KlassHandle klass,Symbol* name, Symbol* signature, JavaCallArguments* args, TRAPS);
   static void call_static(JavaValue* result, KlassHandle klass,Symbol* name, Symbol* signature, TRAPS);
  static void call_static(JavaValue* result, KlassHandle klass,Symbol* name, Symbol* signature, Handle arg1, TRAPS);
  static void call_static(JavaValue* result, KlassHandle klass,Symbol* name, Symbol* signature, Handle arg1, Handle arg2, TRAPS);

  // 更低一层的接口,如上的一些函数可能会最终调用到如下这个函数
  static void call(JavaValue* result, methodHandle method, JavaCallArguments* args, TRAPS);
};

如上的函数都是自解释的,通过名称我们就能看出这些函数的作用。其中JavaCalls::call()函数是更低一层的通用接口。Java虚拟机规范定义的字节码指令共有5个,分别为invokestatic、invokedynamic、invokestatic、invokespecial、invokevirtual几种方法调用指令。这些call_static()、call_virtual()函数内部调用了call()函数。这一节我们先不介绍各个方法的具体实现。下一篇将详细介绍。

我们选一个重要的main()方法来查看具体的调用逻辑。如下基本照搬R大的内容,不过我略做了一些修改,如下:

假设我们的Java主类的类名为JavaMainClass,下面为了区分java launcher里C/C++的main()与Java层程序里的main(),把后者写作JavaMainClass.main()方法。
从刚进入C/C++的main()函数开始:

启动并调用HotSpot虚拟机的main()函数的线程执行的主要逻辑如下:

main()
-> //... 做一些参数检查
-> //... 开启新线程作为main线程,让它从JavaMain()函数开始执行;该线程等待main线程执行结束

在如上线程中会启动另外一个线程执行JavaMain()函数,如下:

JavaMain()
-> //... 找到指定的JVM
-> //... 加载并初始化JVM
-> //... 根据Main-Class指定的类名加载JavaMainClass
-> //... 在JavaMainClass类里找到名为"main"的方法,签名为"([Ljava/lang/String;)V",修饰符是public的静态方法
-> (*env)->CallStaticVoidMethod(env, mainClass, mainID, mainArgs); // 通过JNI调用JavaMainClass.main()方法

以上步骤都还在java launcher的控制下;当控制权转移到JavaMainClass.main()方法之后就没java launcher什么事了,等JavaMainClass.main()方法返回之后java launcher才接手过来清理和关闭JVM。

下面看一下调用Java主类main()方法时会经过的主要方法及执行的主要逻辑,如下:

// HotSpot VM里对JNI的CallStaticVoidMethod的实现。留意要传给Java方法的参数
// 以C的可变长度参数传入,这个函数将其收集打包为JNI_ArgumentPusherVaArg对象
-> jni_CallStaticVoidMethod()

     // 这里进一步将要传给Java的参数转换为JavaCallArguments对象传下去
     -> jni_invoke_static()

        // 真正底层实现的开始。这个方法只是层皮,把JavaCalls::call_helper()
        // 用os::os_exception_wrapper()包装起来,目的是设置HotSpot VM的C++层面的异常处理
        -> JavaCalls::call()

           -> JavaCalls::call_helper()
              -> //... 检查目标方法是否为空方法,是的话直接返回
              -> //... 检查目标方法是否“首次执行前就必须被编译”,是的话调用JIT编译器去编译目标方法
              -> //... 获取目标方法的解释模式入口from_interpreted_entry,下面将其称为entry_point
              -> //... 确保Java栈溢出检查机制正确启动
              -> //... 创建一个JavaCallWrapper,用于管理JNIHandleBlock的分配与释放,
                 // 以及在调用Java方法前后保存和恢复Java的frame pointer/stack pointer

              //... StubRoutines::call_stub()返回一个指向call stub的函数指针,
              // 紧接着调用这个call stub,传入前面获取的entry_point和要传给Java方法的参数等信息
              -> StubRoutines::call_stub()(...)
                 // call stub是在VM初始化时生成的。对应的代码在
                 // StubGenerator::generate_call_stub()函数中
                 -> //... 把相关寄存器的状态调整到解释器所需的状态
                 -> //... 把要传给Java方法的参数从JavaCallArguments对象解包展开到解释模
                    // 式calling convention所要求的位置
                 -> //... 跳转到前面传入的entry_point,也就是目标方法的from_interpreted_entry

                    -> //... 在-Xcomp模式下,实际跳入的是i2c adapter stub,将解释模式calling convention
                       // 传入的参数挪到编译模式calling convention所要求的位置
                           -> //... 跳转到目标方法被JIT编译后的代码里,也就是跳到 nmethod 的 VEP 所指向的位置
                                -> //... 正式开始执行目标方法被JIT编译好的代码 <- 这里就是"main()方法的真正入口"

后面3个步骤是在编译执行的模式下,不过后续我们从解释执行开始研究,所以需要为虚拟机配置-Xint选项,有了这个选项后,Java主类的main()方法就会解释执行了。

在调用Java主类main()方法的过程中,我们看到了虚拟机是通过JavaCalls::call()函数来间接调用main()方法的,下一篇我们研究一下具体的调用逻辑。
