G1源码从写屏障到Rset全面解析原创

1年前
513117

笔者在之前讲解g1 youngGC源码的博客(https://my.oschina.net/u/3645114/blog/5119362)中提到过关于g1写屏障和Rset(记忆集合)等相关知识点,之前限于文章长度(ps:全部介绍完博客会比较长)跳过了这个部分只是简单介绍了下概念,今天我们来继续从源码出发,探究g1的写屏障和记忆集合等相关技术内幕。

一、写屏障(write barrier)

关于写屏障,其实要从垃圾回收的三色标记说起,网上关于三色标记的文章很多,具体说明也比较详细,笔者在这里就不在进行详细说明,本文的重点还是放在源码解析与阅读上。

在三色标记算法中,只有同时满足以下两种条件就会产生漏标的问题:

灰色对象断开了白色对象的引用(直接或间接的引用);即灰色对象原来成员变量的引用发生了变化。
黑色对象重新引用了该白色对象;即黑色对象成员变量增加了新的引用。
我们只要破坏其中一个条件就可以解决这个问题,而解决这个问题就需要用到读屏障和写屏障,在jvm的垃圾回收器中,zgc使用的是读屏障,笔者有篇相关博客专门介绍了zgc的技术内幕(https://my.oschina.net/u/3645114/blog/5060830),而我们现在说的g1则是使用的写屏障,准确的说是SATB+写屏障(cms用的是写屏障+增量更新)。

写屏障是在对象属性引用另一个对象的时候才会触发,我们先写一段这样的java代码:

public class Test {
 public static void main(String[] args) {
        A a = new A();
        B b = new B();
        //这里我们将A对象的两个属性以不同方式修改引用
        //1.public修饰的b属性直接修改
        //2.private修饰的c属性用set方法修改
        a.b = b;
        a.b = null;
        a.setC(b);
        a.setC(null);
 }
}

public class A {

    public B b;

    private B c;

    public void setC(B c) {
        this.c = c;
    }
}

public class B {

}

因为java是先编译成.class字节码文件,之后由jvm将字节码逐行进行解释执行(当然弱代码执行的次数达到一定阈值,也会将其编译成机器码,本文重点不在这里,笔者就不过多阐述)

我们将刚才写的代码编译成.class文件,用字节码反编译器查看下字节码:

A.class 的set方法

0 aload_0
1 aload_1
//我们看到这里调用了putfield字节码
2 putfield #2 <B.a : Ljava/lang/String;>
5 return

Test.class 的main方法

 0 new #2 <A>
 3 dup
 4 invokespecial #3 <A.<init> : ()V>
 7 astore_1
 8 new #4 <B>
11 dup
12 invokespecial #5 <B.<init> : ()V>
15 astore_2
//这里是两个入栈操作,后面我们会讲到
16 aload_1
17 aload_2
//我们看到这里调用了putfield字节码
18 putfield #6 <A.b : LB;>
21 aload_1
22 aconst_null
//我们看到这里调用了putfield字节码
23 putfield #6 <A.b : LB;>
26 aload_1
27 aload_2
28 invokevirtual #7 <A.setC : (LB;)V>
31 aload_1
32 aconst_null
33 invokevirtual #7 <A.setC : (LB;)V>
36 return

由此可见putfield字节码命令就是我们这次查看源码的入口啦!

从jdk的源码中找到putfield的字节码命令,在templateTable.cpp中,这个文件是模板解释器,我们简单介绍下,模板解释器是字节码解释器(早期版本jdk的解释器)的优化,早期字节码解释器是逐条翻译,效率低下现在已经不用了,而模板解释器是将每一条字节码与一个模板函数(主要是汇编)关联,用模板函数直接生成机器码从而提高性能。

我们来看看putfield的定义:

void TemplateTable::initialize() {
  ......
  //def方法是用来创建模板的,我们可以简单理解成会将字节码putfield和putfield模板进行关联
  //当碰到putfield字节码,就会调用putfield函数模板
  def(Bytecodes::_putfield, ubcp|____|clvm|____, vtos, vtos, putfield,f2_byte);

}

我们直接来看putfield函数模板:

//putfield模板
void TemplateTable::putfield(int byte_no) {
  //第二个参数是是否是static属性
  putfield_or_static(byte_no, false);
}
//我们看到这个方法里就由很多封装的汇编指令了,我们略过一些汇编指令,来看下写屏障的核心逻辑
void TemplateTable::putfield_or_static(int byte_no, bool is_static) {

  ......

  //获取属性的地址(用对象和属性的偏移量封装成address)
  const Address field(obj, off, Address::times_1);
  ......

  // 对象类型
  {
    //这个方法会出栈一个对象引用,并将其放入rax寄存器(内存寄存器)中
    //这里解释下,我们的例子中字节码是这样的
    //aload_1
    //aload_2
    //putfield
    //局部变量表中编号1是引用a, 编号2是引用b,都是引用类型,存的都是地址
    //在执行aload_2前会把aload_1加载的a引用入栈
    //在执行putfield前会把aload_2加载的b引用入栈
    //所以这里第一次出栈是b的引用
    __ pop(atos);
    //第二次出栈是a的引用
    if (!is_static) pop_and_check_object(obj);
    //存储对象的方法,我们进去看下
    do_oop_store(_masm, field, rax, _bs->kind(), false);
    if (!is_static) {
      patch_bytecode(Bytecodes::_fast_aputfield, bc, rbx, true, byte_no);
    }
    //跳到结束
    __ jmp(Done);
  }
  //后面是一些其他基本类型,这里就不进行展开
  ......
}
//这个方法逻辑还是比较清晰的
//这里注意obj是可以理解为a.b这个引用,后文会统一用obj代替a.b这个引用
//val也是指向B对象的引用
static void do_oop_store(InterpreterMacroAssembler* _masm,
                         Address obj,
                         Register val,
                         BarrierSet::Name barrier,
                         bool precise) {
  //根据屏障类型判断
  switch (barrier) {
    //g1这里会走这个分支
    case BarrierSet::G1SATBCT:
    case BarrierSet::G1SATBCTLogging:
      {
        //这里判断如果obj不是属性,则直接将obj的值传输到rdx寄存器(本案例中不会进入这里)
        if (obj.index() == noreg && obj.disp() == 0) {
          if (obj.base() != rdx) {
            __ movq(rdx, obj.base());
          }
        } else {
          //这里会把传入的a引用地址传输到rdx寄存器
          __ leaq(rdx, obj);
        }
        //写前屏障,主要是SATB处理
        //这里的横线__是汇编器的别名,根据不同的系统会调用不同的汇编器
        //本文我们只看64位linux的代码
        //rdx和rbx都是内存寄存器
        //rdx此时已经存储了obj的地址
        __ g1_write_barrier_pre(rdx /* obj */,
                                rbx /* pre_val */,
                                r15_thread /* thread */,
                                r8  /* tmp */,
                                val != noreg /* tosca_live */,
                                false /* expand_call */);
        //如果对象是null则进入这个方法,在a.b上存空值
        if (val == noreg) {
          __ store_heap_oop_null(Address(rdx, 0));
        } else {
          ......
          //把指向b对象的引用存到a.b上
          //准确的说是把引用存到本例中A对象的b属性偏移量上
          __ store_heap_oop(Address(rdx, 0), val);
          //写后屏障
          __ g1_write_barrier_post(rdx /* store_adr */,
                                   new_val /* new_val */,
                                   r15_thread /* thread */,
                                   r8 /* tmp */,
                                   rbx /* tmp2 */);
        }
      }
      break;
    //非g1会走这个分支,我们就不再展开
    case BarrierSet::CardTableModRef:
    case BarrierSet::CardTableExtension:
      {
        if (val == noreg) {
          __ store_heap_oop_null(obj);
        } else {
          __ store_heap_oop(obj, val);
          if (!precise || (obj.index() == noreg && obj.disp() == 0)) {
            __ store_check(obj.base());
          } else {
            __ leaq(rdx, obj);
            __ store_check(rdx);
          }
        }
      }
      break;
  ......
}

这里涉及到的入栈出栈的知识点是——栈顶缓存,网上有许多关于这方面的文章,有兴趣的读者可以自行了解下,这里就不做过多介绍。

我们看到在引用对象的方法之前和之后都由屏障,类似切面,我们来看看这两个屏障方法:

//找到x86架构的汇编器文件macroAssembler_x86.cpp
//写前屏障方法
void MacroAssembler::g1_write_barrier_pre(Register obj,
                                          Register pre_val,
                                          Register thread,
                                          Register tmp,
                                          bool tosca_live,
                                          bool expand_call) {
  //前面很多封装的汇编指令我们忽略,会做一些检测
  ......
  //如果obj不为空,我们就根据obj引用获取其之前引用的对象的地址
  if (obj != noreg) {
    load_heap_oop(pre_val, Address(obj, 0));
  }
  //这个命令其实是比较之前的对象是不是空值,如果是空值则不继续执行
  cmpptr(pre_val, (int32_t) NULL_WORD);
  jcc(Assembler::equal, done);
  ......
  //这里是false
  if (expand_call) {
    LP64_ONLY( assert(pre_val != c_rarg1, "smashed arg"); )
    pass_arg1(this, thread);
    pass_arg0(this, pre_val);
    MacroAssembler::call_VM_leaf_base(CAST_FROM_FN_PTR(address, SharedRuntime::g1_wb_pre), 2);
  } else {
    //这里会用汇编指令调用SharedRuntime::g1_wb_pre这个方法
    call_VM_leaf(CAST_FROM_FN_PTR(address, SharedRuntime::g1_wb_pre), pre_val, thread);
  }
  ......
}
//真正的写前屏障方法,JRT_LEAF可以理解是一个定义方法的宏
JRT_LEAF(void, SharedRuntime::g1_wb_pre(oopDesc* orig, JavaThread *thread))
  if (orig == NULL) {
    assert(false, "should be optimized out");
    return;
  }
  //将对象的指针加入satb标记队列
  thread->satb_mark_queue().enqueue(orig);
JRT_END

//写后屏障方法
void MacroAssembler::g1_write_barrier_post(Register store_addr,
                                           Register new_val,
                                           Register thread,
                                           Register tmp,
                                           Register tmp2) {
#ifdef _LP64
  assert(thread == r15_thread, "must be");
#endif // _LP64

  Address queue_index(thread, in_bytes(JavaThread::dirty_card_queue_offset() +
                                       PtrQueue::byte_offset_of_index()));
  Address buffer(thread, in_bytes(JavaThread::dirty_card_queue_offset() +
                                       PtrQueue::byte_offset_of_buf()));

  BarrierSet* bs = Universe::heap()->barrier_set();
  CardTableModRefBS* ct = (CardTableModRefBS*)bs;
  assert(sizeof(*ct->byte_map_base) == sizeof(jbyte), "adjust this code");

  Label done;
  Label runtime;

  //下面几条命令涉及到汇编逻辑比较,有兴趣的读者可以自行查阅,笔者这里就不进行展开
  //判断是否跨regions
  //先将引用的地址放到r8寄存器(tmp参数上个方法传入的)中
  //再将新对象的地址和r8中的地址进行异或运算,结果存入r8中
  //之后将r8的结果逻辑右移LogOfHRGrainBytes位(region大小的log指数+1),并将移出的最后一位加入cf指示器
  //最后判断cf中是0还是1即可判断store_addr与new_val两个地址之间是否相差一个region大小
  //0即不相差,1即相差
  movptr(tmp, store_addr);
  xorptr(tmp, new_val);
  shrptr(tmp, HeapRegion::LogOfHRGrainBytes);
  jcc(Assembler::equal, done);

  //判断是否为空
  cmpptr(new_val, (int32_t) NULL_WORD);
  jcc(Assembler::equal, done);

  const Register card_addr = tmp;
  const Register cardtable = tmp2;
  //将存储的地址赋值给card_addr变量
  movptr(card_addr, store_addr);
  //将地址逻辑右移card_shift个位,可以理解为计算出其所属card的index
  shrptr(card_addr, CardTableModRefBS::card_shift);
  //加载卡表数组的基址的偏移量到cardtable
  movptr(cardtable, (intptr_t)ct->byte_map_base);
  //加上卡表数组的基址偏移量即可算出card在card数组中的有效地址
  addptr(card_addr, cardtable);
  //判断是否是young区的卡,如果是则不继续执行
  cmpb(Address(card_addr, 0), (int)G1SATBCardTableModRefBS::g1_young_card_val());
  jcc(Assembler::equal, done);

  //判断是否已经是脏卡,如果是则不继续执行
  cmpb(Address(card_addr, 0), (int)CardTableModRefBS::dirty_card_val());
  jcc(Assembler::equal, done);

  //将card赋值脏卡
  movb(Address(card_addr, 0), (int)CardTableModRefBS::dirty_card_val());
  ......

  //执行写后屏障方法
  call_VM_leaf(CAST_FROM_FN_PTR(address, SharedRuntime::g1_wb_post), card_addr, thread);

  ......
}

//真正的写后屏障
JRT_LEAF(void, SharedRuntime::g1_wb_post(void* card_addr, JavaThread* thread))
  //将card加入dcq队列
  thread->dirty_card_queue().enqueue(card_addr);
JRT_END

这里用到的汇编命令比较多,笔者将几步关键步骤进行了标注,如果有兴趣,读者可以自行了解下相关命令,这里就不进行过多讲解。

到这里我们都知道g1修改对象属性引用时会使用的两种写屏障,并且为了提高效率都是先将要处理的数据放到队列中:

1.写前屏障——处理SATB(本质是快照,用于解决并发标记时修改引用可能会造成漏标的问题),将修改前引用的对象的地址加入satb队列,待到gc并发标记的时候处理。(关于写前屏障本文不重点介绍,以后笔者会介绍GC相关的文章中再介绍)

2.写后屏障——找到对应的card标记为dirty_card,加入dirty_card队列

本文我们重点关注下写后屏障,通过上面的源码分析,我们已经看到被修改过引用所处的card都已经被标记为dirty_card,即将卡表数组(本质是字节数组,元素可以理解为是一个标志)中对对应元素进行修改为dirty_card。说到card(卡页),dirty_card(脏卡),我们不得不先从他们的起源card_table(卡表)说起。

二、卡表(card_table)

在写后屏障的源码中有一段关于card计算的汇编代码,可能比较难以理解,笔者在这里画个图来方便解释,通过这张图我们也可以理解卡表,卡页,脏卡的概念:

结合图和我们之前看的写屏障的源码,我们概括下卡表,卡页,脏卡还有写屏障的关系:

卡表(card_table)全局只有一个可以理解为是一个bitmap,并且其中每个元素即是卡页(card)与堆中的512字节内存相互映射,当这512个字节中的引用发生修改时,写屏障就会把这个卡页标记为脏卡(dirty_card)。

接下来我们看看卡表创建的源码:

//卡表相关类的初始化列表
CardTableModRefBS::CardTableModRefBS(MemRegion whole_heap,
                                     int max_covered_regions):
  ModRefBarrierSet(max_covered_regions),
  _whole_heap(whole_heap),
  _guard_index(cards_required(whole_heap.word_size()) - 1),
  _last_valid_index(_guard_index - 1),
  _page_size(os::vm_page_size()),
  _byte_map_size(compute_byte_map_size())
{
  .....
  //申请一段内存空间,大小为_byte_map_size
  //且没有传入映射内存映射的基础地址,即从随机地址映射
  //底层会调内核mmap(),这里就不进行展开
  ReservedSpace heap_rs(_byte_map_size, rs_align, false);
  MemTracker::record_virtual_memory_type((address)heap_rs.base(), mtGC);
  ...
  //赋值给卡表
  _byte_map = (jbyte*) heap_rs.base();
  //计算偏移量
  byte_map_base = _byte_map - (uintptr_t(low_bound) >> card_shift);
  .....

}

网上许多文章会说卡表是在堆中的,然而从源码中我们可以看到严格来说并不是属于java_heap管理的,而是一段额外的数组进行管理。

我们再看看java_heap内存申请的代码:

//申请堆内存的方法,会在申请card_table之前申请
ReservedSpace Universe::reserve_heap(size_t heap_size, size_t alignment) {
  ......
  //计算堆的地址
  char* addr = Universe::preferred_heap_base(total_reserved, alignment, Universe::UnscaledNarrowOop);
  //total_reserved是最大堆内存
  //申请内存,这里会传入地址从特定地址开始申请,默认从0开始申请最大堆内存
  ReservedHeapSpace total_rs(total_reserved, alignment, use_large_pages, addr);
  .....
  return total_rs;
}
//进入下面的初始化列表方法
ReservedHeapSpace::ReservedHeapSpace(size_t size, size_t alignment,
                                     bool large, char* requested_address) :
  //ReservedHeapSpace是ReservedSpace的子类底层还是会调用mmap()
  ReservedSpace(size, alignment, large,
                requested_address,
                (UseCompressedOops && (Universe::narrow_oop_base() != NULL) &&
                 Universe::narrow_oop_use_implicit_null_checks()) ?
                  lcm(os::vm_page_size(), alignment) : 0) {
  if (base() > 0) {
    //注意这里标记的是mtJavaHeap,即为javaHeap申请的内存
    MemTracker::record_virtual_memory_type((address)base(), mtJavaHeap);
  }
  protect_noaccess_prefix(size);
}

由于card_table在heap之后才会申请创建,且是随机映射,而heap是根据对应地址去映射,所以card_table并不是使用的heap空间。

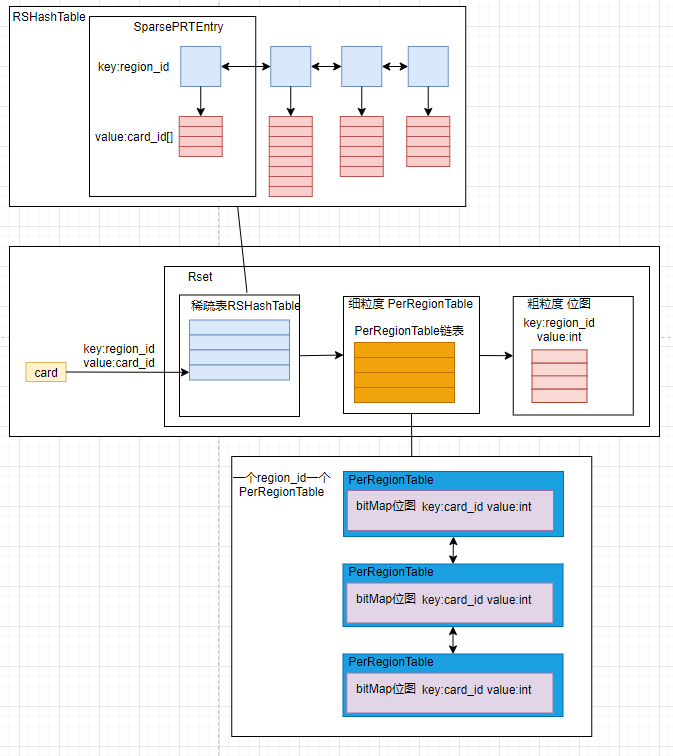

三、记忆集合(Remembered Set)

了解了卡表和写屏障等相关知识,我们就可以继续看源码了,在应用中不免会存在跨代的引用关系,我们在youngGC时就不得不扫描老年代的region,甚至整个老年代,而老年代占堆的比例是相当大的,所以为了节省开销,增加效率就有了记忆集合(Remembered Set),专门用来记录跨代引用,方便我们在GC的时候直接处理记忆集合从而避免遍历老年代,在每个region中都有一个记忆集合。

怎样才能完整的记录所有的跨代引用呢?再jvm中我们其实借助的是写屏障和卡表来记录,每次的引用修改都会执行我们的写屏障方法,而写屏障方法会把对应位置的卡页标记为脏卡,并加入脏卡队列中,这样所有的有效引用关关系都会在脏卡队列中,只要我们处理脏卡队列,就可以从中过滤出所有跨代引用。

脏卡队列一般是Refine线程异步处理,Refine线程中存在白,绿,黄,红四个标记,不同的标记处理脏卡队列的refine线程数不一样,当到达红标记时,Mutator线程(java应用线程)也参与处理(关于标记部分网上由许多文章讲的比较详细,笔者在这里就不过多阐述)。我们接着写屏障的源码继续看:

JRT_LEAF(void, SharedRuntime::g1_wb_post(void* card_addr, JavaThread* thread))
  //获取java线程中的dcq将卡页入列
  //enqueue入列方法最终会调用脏卡队列的父类PtrQueue的入列方法enqueue
  thread->dirty_card_queue().enqueue(card_addr);
JRT_END

//脏卡队列类:DirtyCardQueue 继承 PtrQueue
//脏卡队列集合:DirtyCardQueueSet 继承 PtrQueueSet
//PtrQueue的入列方法
void enqueue(void* ptr) {
  if (!_active) return;
  //我们直接看这个方法
  else enqueue_known_active(ptr);
}
//PtrQueue(DirtyCardQueue)内部有个_buf可以理解为时一个数组,默认容量是256
void PtrQueue::enqueue_known_active(void* ptr) {
  //_index是下标,与一般下标不一样的是只有初始化和_buf满时_index会为0
  while (_index == 0) {
    //这个方法只有在初始化和扩容的时候会进入
    handle_zero_index();
  }
  //每入列一个元素_index会减少
  _index -= oopSize;
  _buf[byte_index_to_index((int)_index)] = ptr;
}
//我们看下handle_zero_index()方法
void PtrQueue::handle_zero_index() {
  //判断是初始化还是扩容为null则为初始化
  //true为扩容
  if (_buf != NULL) {
    ......
    //判断是否有锁,这里只有shared dirty card queue会是true,因为shared_dirty_card_queue可能会有
    //多个线程操作,关于shared dirty card queue笔者在讲youngGC的文章中有介绍,这里就不再阐述
    if (_lock) {
      void** buf = _buf;   // local pointer to completed buffer
      _buf = NULL;         // clear shared _buf field
      locking_enqueue_completed_buffer(buf);  // enqueue completed buffer
      if (_buf != NULL) return;
    } else {
      //我们来看这里,写屏障会调用这个方法
      if (qset()->process_or_enqueue_complete_buffer(_buf)) {
        _sz = qset()->buffer_size();
        _index = _sz;
        return;
      }
    }
  }
  //初始化queue申请_buf,修改_index
  _buf = qset()->allocate_buffer();
  _sz = qset()->buffer_size();
  _index = _sz;

}
//这里会调用PtrQueueSet的方法
//每个java线程都有自己的DirtyCardQueue(PtrQueue)
//所有的DirtyCardQueue都关联一个全局DirtyCardQueueSet(PtrQueueSet)
bool PtrQueueSet::process_or_enqueue_complete_buffer(void** buf) {
  //判断是否是java线程
  if (Thread::current()->is_Java_thread()) {
    //如果是java线程判断是否到达红标记(_max_completed_queue即red标记,在DirtyCardQueueSet初始化时会传入)
    if (_max_completed_queue == 0 || _max_completed_queue > 0 &&
        _n_completed_buffers >= _max_completed_queue + _completed_queue_padding) {
      //达到红标记则自己处理
      bool b = mut_process_buffer(buf);
      if (b) {
        return true;
      }
    }
  }
  //这个方法最后会将满的_buf加入DirtyCardQueueSet,自己再重新申请一个buf
  enqueue_complete_buffer(buf);
  return false;
}

这里我们稍微解释下DirtyCardQueue和DirtyCardQueueSet,每个java线程都有一个私有的DirtyCardQueue(PtrQueue),所有的DirtyCardQueue都关联一个全局DirtyCardQueueSet(PtrQueueSet),每个DirtyCardQueue默认大小为256,当一个DirtyCardQueue满了之后会将其中满的数组(_buf)添加到DirtyCardQueueSet中,并为DirtyCardQueue重新申请一个新的数组(_buf),关于这方面的知识笔者在之前将youngGC的文章也有过介绍,有兴趣的读者也可以看下。

其实Mutator线程(java应用线程)和Refine线程处理脏卡队列的最终方法都是一样的,只不过调用过程不一样,我们继续看下Mutator线程(java应用线程):

bool DirtyCardQueueSet::mut_process_buffer(void** buf) {
  bool already_claimed = false;
  //获取当前java线程
  JavaThread* thread = JavaThread::current();
  //获取线程的par_id
  int worker_i = thread->get_claimed_par_id();
  //如果worker_i不为-1就证明线程已经申请过par_id
  if (worker_i != -1) {
    already_claimed = true;
  } else {
    //否则重新获取个par_id
    worker_i = _free_ids->claim_par_id();
    //存储par_id
    thread->set_claimed_par_id(worker_i);
  }

  bool b = false;
  if (worker_i != -1) {
    //这是处理脏卡队列的核心方法
    //_closure参数是一个迭代器RefineCardTableEntryClosure
    //buf是之前传入的脏卡队列中的数组
    b = DirtyCardQueue::apply_closure_to_buffer(_closure, buf, 0,
                                                _sz, true, worker_i);
    if (b) Atomic::inc(&_processed_buffers_mut);
    //如果是本次调用申请的par_id则要归还
    if (!already_claimed) {
      // 归还par_id
      _free_ids->release_par_id(worker_i);
      //同时将线程par_id设置为-1
      thread->set_claimed_par_id(-1);
    }
  }
  return b;
}
bool DirtyCardQueue::apply_closure_to_buffer(CardTableEntryClosure* cl,
                                             void** buf,
                                             size_t index, size_t sz,
                                             bool consume,
                                             int worker_i) {
  if (cl == NULL) return true;
  //遍历
  for (size_t i = index; i < sz; i += oopSize) {
    int ind = byte_index_to_index((int)i);
    //获取card
    jbyte* card_ptr = (jbyte*)buf[ind];
    if (card_ptr != NULL) {
      if (consume) buf[ind] = NULL;
      //真正处理card的逻辑
      if (!cl->do_card_ptr(card_ptr, worker_i)) return false;
    }
  }
  return true;
}

到这里我们先停一下,一起看下Refine线程是怎么处理脏卡队列的:

//由于篇幅有限,笔者直接截取ConcurrentG1RefineThread类的run()方法
void ConcurrentG1RefineThread::run() {
      ......
    do {
      ......
      //调用脏卡队列集合的方法
      //最后一个参数是绿标记
    } while (dcqs.apply_closure_to_completed_buffer(_worker_id + _worker_id_offset, cg1r()->green_zone()));
      ......
}

bool DirtyCardQueueSet::apply_closure_to_completed_buffer(int worker_i,
                                                          int stop_at,
                                                          bool during_pause) {
  //传入的还是_closure闭包即RefineCardTableEntryClosure
  return apply_closure_to_completed_buffer(_closure, worker_i,
                                           stop_at, during_pause);
}

bool DirtyCardQueueSet::apply_closure_to_completed_buffer(CardTableEntryClosure* cl,
                                                          int worker_i,
                                                          int stop_at,
                                                          bool during_pause) {
  //这个方法是获取已经满的buf
  //stop_at是之前传入的绿标记,即Refine线程只处理绿标记以上的,而白标记到绿标记的部分只会在gc的时候处理
  BufferNode* nd = get_completed_buffer(stop_at);
  //进行处理
  bool res = apply_closure_to_completed_buffer_helper(cl, worker_i, nd);
  if (res) Atomic::inc(&_processed_buffers_rs_thread);
  return res;
}

bool DirtyCardQueueSet::
apply_closure_to_completed_buffer_helper(CardTableEntryClosure* cl,
                                         int worker_i,
                                         BufferNode* nd) {
  if (nd != NULL) {
    void **buf = BufferNode::make_buffer_from_node(nd);
    size_t index = nd->index();
    //可以看到还是调用和Mutator同样的方法
    //apply_closure_to_buffer
    bool b =
      DirtyCardQueue::apply_closure_to_buffer(cl, buf,
                                              index, _sz,
                                              true, worker_i);
    if (b) {
      deallocate_buffer(buf);
      return true;  // In normal case, go on to next buffer.
    } else {
      enqueue_complete_buffer(buf, index);
      return false;
    }
  } else {
    return false;
  }
}

我们看到Refine和Mutator最终的处理方式都是调用apply_closure_to_buffer方法之后调用闭包的do_card_ptr()

关于do_card_ptr()这个方法,笔者在讲youngGC的文章中也提到过,只不过在youngGC中用的的闭包和现在提到的闭包不一样,

在youngGC中是:RefineRecordRefsIntoCSCardTableEntryClosure

在Refine和Mutator线程中都是:RefineCardTableEntryClosure

我们分别把这两个闭包的do_card_ptr方法拿出来看看:

//RefineCardTableEntryClosure
bool do_card_ptr(jbyte* card_ptr, int worker_i) {
    bool oops_into_cset = _g1rs->refine_card(card_ptr, worker_i, false);
    if (_concurrent && _sts->should_yield()) {
      return false;
    }
    return true;
}
//RefineRecordRefsIntoCSCardTableEntryClosure
bool do_card_ptr(jbyte* card_ptr, int worker_i) {
    if (_g1rs->refine_card(card_ptr, worker_i, true)) {
      _into_cset_dcq->enqueue(card_ptr);
    }
    return true;
}

我们看到最终都是调用这个方法_g1rs->refine_card()只不过第三个参数不同,关于这个参数我们后面会讲到。

_g1rs是G1RemSet类,是G1记忆集合的基类,到这里就涉及到记忆集合了,我们继续看下这个方法refine_card():

bool G1RemSet::refine_card(jbyte* card_ptr, int worker_i,
                           bool check_for_refs_into_cset) {
  //判断card是否是脏卡,如果不是则直接返回
  if (*card_ptr != CardTableModRefBS::dirty_card_val()) {
    return false;
  }
  //获取card所映射的内存开始地址
  HeapWord* start = _ct_bs->addr_for(card_ptr);
  //找到card所在的region
  HeapRegion* r = _g1->heap_region_containing(start);
  //判断是否为空
  if (r == NULL) {
    return false;
  }
  //判断是不是young,这里是判断引用所在的region是否是young,因为在youngGc时,我们只关注old->young的引用关系
  //这样才能避免我们遍历所有老年代,如果是young->young或young->old则只需要判断其是否在gcRoot的引用链
  if (r->is_young()) {
    return false;
  }
  //判断在不在回收集合中,引用所在的region在回收集合中,就证明其在下次GC时会被扫描,所以也不用进入记忆集合
  if (r->in_collection_set()) {
    return false;
  }
  //热卡缓存,判断是否用了热卡缓存,如果用了则加入
  G1HotCardCache* hot_card_cache = _cg1r->hot_card_cache();
  if (hot_card_cache->use_cache()) {
    card_ptr = hot_card_cache->insert(card_ptr);
    if (card_ptr == NULL) {
      // There was no eviction. Nothing to do.
      return false;
    }

    start = _ct_bs->addr_for(card_ptr);
    r = _g1->heap_region_containing(start);
    if (r == NULL) {
      return false;
    }
  }
  //计算card映射的内存终点
  HeapWord* end   = start + CardTableModRefBS::card_size_in_words;
  //声明脏区域,即card映射的内存区
  MemRegion dirtyRegion(start, end);

#if CARD_REPEAT_HISTO
  init_ct_freq_table(_g1->max_capacity());
  ct_freq_note_card(_ct_bs->index_for(start));
#endif

  OopsInHeapRegionClosure* oops_in_heap_closure = NULL;
  //这个参数时之前我们提到的第三个参数
  //youngGC在这里是true会使用youngGC的闭包,会将引用push到一个队列中(笔者在youngGC的文章中讲过)
  //refine这里则是false,oops_in_heap_closure为Null
  if (check_for_refs_into_cset) {
    oops_in_heap_closure = _cset_rs_update_cl[worker_i];
  }
  //之后声明了许多闭包,我们重点关注下这个,是更新Rs或者入列引用的闭包
  G1UpdateRSOrPushRefOopClosure update_rs_oop_cl(_g1,
                                                 _g1->g1_rem_set(),
                                                 oops_in_heap_closure,
                                                 check_for_refs_into_cset,
                                                 worker_i);
  update_rs_oop_cl.set_from(r);

  G1TriggerClosure trigger_cl;
  FilterIntoCSClosure into_cs_cl(NULL, _g1, &trigger_cl);
  G1InvokeIfNotTriggeredClosure invoke_cl(&trigger_cl, &into_cs_cl);
  G1Mux2Closure mux(&invoke_cl, &update_rs_oop_cl);
  //这个闭包封装了G1UpdateRSOrPushRefOopClosure,可以看到当oops_in_heap_closure为null
  //会直接使用update_rs_oop_cl
  FilterOutOfRegionClosure filter_then_update_rs_oop_cl(r,
                        (check_for_refs_into_cset ?
                                (OopClosure*)&mux :
                                (OopClosure*)&update_rs_oop_cl));

  bool filter_young = true;
  //我们进入这个方法看下
  HeapWord* stop_point =
    r->oops_on_card_seq_iterate_careful(dirtyRegion,
                                        &filter_then_update_rs_oop_cl,
                                        filter_young,
                                        card_ptr);
  ......
}

HeapWord* HeapRegion::oops_on_card_seq_iterate_careful(MemRegion mr,
                                 FilterOutOfRegionClosure* cl,
                                 bool filter_young,
                                 jbyte* card_ptr) {
  //先判断是否时年轻代(略)
  .....

  //这里会把card脏标记去掉,进入rset的card都是干净的标记的脏卡
  if (card_ptr != NULL) {
    *card_ptr = CardTableModRefBS::clean_card_val();
    OrderAccess::storeload();
  }
  // 计算 Region的边界
  HeapWord* const start = mr.start();
  HeapWord* const end = mr.end();
 //寻找跨越start的对象初始地址,HeapWord* 是一个指向堆的指针
  HeapWord* cur = block_start(start);
  oop obj;
  HeapWord* next = cur;
//处理跨越start的对象
  while (next <= start) {
    cur = next;
    obj = oop(cur);
//对象在region上是连续排列的,如果为null则后面没有对象了
    if (obj->klass_or_null() == NULL) {
      return cur;
    }
    next = (cur + obj->size());
  }
  //判断对象是否存活
  if (!g1h->is_obj_dead(obj)) {
  //这里会调用很多宏命令定义的方法,最后会用传入的闭包G1UpdateRSOrPushRefOopClosure进行遍历
    obj->oop_iterate(cl, mr);
  }
 //继续查看后面的对象
  while (cur < end) {
    obj = oop(cur);
    if (obj->klass_or_null() == NULL) {
      // Ran into an unparseable point.
      return cur;
    };
    next = (cur + obj->size());
//判断是否存活
    if (!g1h->is_obj_dead(obj)) {
      if (next < end || !obj->is_objArray()) {
  //对象不跨region,也不是数组
        obj->oop_iterate(cl);
      } else {
   //处理array
        obj->oop_iterate(cl, mr);
      }
    }
    cur = next;
  }
  return NULL;
}

看到这里读者可能会疑惑为什么计算出card映射的区域之后要遍历?因为之前我们讲过每个卡页映射的区域都是512字节,当这个卡页被标记为脏时,说明这512字节中会存在被修改的引用,所以我们要遍历这个区域的所有引用。

接下来就可以锁定核心方法,我们之前提到的闭包G1UpdateRSOrPushRefOopClosure的G1UpdateRSOrPushRefOopClosure::do_oop_nv()方法:

//闭包方法
inline void G1UpdateRSOrPushRefOopClosure::do_oop_nv(T* p) {
  //将P转换为oop
  oop obj = oopDesc::load_decode_heap_oop(p);
  //获取被引用对象所在的region
  HeapRegion* to = _g1->heap_region_containing(obj);
  //_from是之前set进来的原引用持有对象所在card所在的region
  if (to != NULL && _from != to) {
    //这里是之前refine_card方法传入的第三个参数,存在三种情况
    // 1.Refine线程异步更新,则传入false,直接更新rset
    // 2.youngGC时进行updateRset时,传入的是true,如果引用的对象属于回收集合则push到引用迁移集合
    // 之后会进行对象copy和修改引用
    //  3.youngGC是引用对象不属于回收集合则更新rset
    if (_record_refs_into_cset && to->in_collection_set()) {
      if (!self_forwarded(obj)) {
        _push_ref_cl->do_oop(p);
      }
      return;
    }
    //更新to的RSet
    to->rem_set()->add_reference(p, _worker_i);
  }
}

这里我们可以看到在youngGC时被引用的对象如果在回收集合中则会直接Push到迁移集合等待后面迁移处理,在Refine和Mutator线程中则会更新Rem_set,即记忆集合。

这里我们只关注更新记忆集合的方法:

void OtherRegionsTable::add_reference(OopOrNarrowOopStar from, int tid) {
  ......
  //计算引用所在的card
  int from_card = (int)(uintptr_t(from) >> CardTableModRefBS::card_shift);

  ......

  //获取card所在的region和region_id
  HeapRegion* from_hr = _g1h->heap_region_containing_raw(from);
  RegionIdx_t from_hrs_ind = (RegionIdx_t) from_hr->hrs_index();

  //如果在粗粒度位图中,直接返回
  //这个粗粒度位图的key是region_id
  if (_coarse_map.at(from_hrs_ind)) {
    return;
  }

  //找到细粒度PerRegionTable
  //region_id根据细粒度PerRegionTable的最大容量取模
  size_t ind = from_hrs_ind & _mod_max_fine_entries_mask;
  //获取对应的细粒度PerRegionTable
  PerRegionTable* prt = find_region_table(ind, from_hr);
  //PerRegionTable不存在
  if (prt == NULL) {
    MutexLockerEx x(&_m, Mutex::_no_safepoint_check_flag);
    //再次确认是否已经存在对应ID的PerRegionTable
    prt = find_region_table(ind, from_hr);
    if (prt == NULL) {
      ......
      //获取card_index
      CardIdx_t card_index = from_card - from_hr_bot_card_index;
      if (G1HRRSUseSparseTable &&
          //直接加入稀疏表,如果成功则返回,失败则继续执行
          _sparse_table.add_card(from_hrs_ind, card_index)) {
        ......

        return;
      } else {
        //打印稀疏表满了的日志
        if (G1TraceHeapRegionRememberedSet) {
          gclog_or_tty->print_cr("   [tid %d] sparse table entry "
                        "overflow(f: %d, t: %d)",
                        tid, from_hrs_ind, cur_hrs_ind);
        }
      }
      //判断细粒度PerRegionTable是否满了
      if (_n_fine_entries == _max_fine_entries) {
        //如果满了则删除当前表并加入粗粒度位图中
        prt = delete_region_table();
        //再重新初始化
        prt->init(from_hr, false /* clear_links_to_all_list */);
      } else {
        //如果没满,则证明没有这个细粒度PerRegionTable申请并与所有细粒度PerRegionTable关联
        prt = PerRegionTable::alloc(from_hr);
        link_to_all(prt);
      }
      //将新申请的或者初始化的细粒度PerRegionTable加入细粒度PerRegionTable表集合中
      PerRegionTable* first_prt = _fine_grain_regions[ind];
      prt->set_collision_list_next(first_prt);
      _fine_grain_regions[ind] = prt;
      _n_fine_entries++;

      if (G1HRRSUseSparseTable) {
        //获取对应的region_id稀疏表,遍历并将其加入细粒度PerRegionTable表
        //对应稀疏表满了所以需要删除并退化为细粒度表
        SparsePRTEntry *sprt_entry = _sparse_table.get_entry(from_hrs_ind);
        for (int i = 0; i < SparsePRTEntry::cards_num(); i++) {
          CardIdx_t c = sprt_entry->card(i);
          if (c != SparsePRTEntry::NullEntry) {
            prt->add_card(c);
          }
        }
        //删除稀疏表
        bool res = _sparse_table.delete_entry(from_hrs_ind);
      }
    }
  }

  //将card加入PerRegionTable的位图中,这个位图key是card_id
  //这个方法就不进行展开
  prt->add_reference(from);

  ......
}

这里涉及了记忆集合(Rset)的三级数据结构,我们这里简单画张图讲述下:

首先,根据card找到其对应的region_id和card_id,将其添加到RHashTable中,RHashTable可以看作一个hash表,key是region_id,value是card_id的数组。即先根据region_id找到对应的桶位(SparsePRTEntry),然后将card_id加入card_id数组中。若一个SparsePRTEntry满了,则会先扩容,如果达到最大容量就会退化为细粒度PerRegionTable的链表,即创建一个PerRegionTable(以region_id为维度),其内部是一个bitMap位图,key是card_id,如果对应card_id的card有跨代引用则value为1,反之则为1。当PerRegionTable链表也达到最大容量时,就会继续退化为一个粗粒度BitMap位图,key是region_id,value表示这个region是否有引用到Rset所在的region,并清空PerRegionTable。这时候虽然会丢失这个region中card到Rset所在Region的引用细节,但证明有这个region中有很多引用到Rset所在的region,所以再gc时遍历region并不会损失很多cpu性能。

最后

至此,从写屏障到记忆集合的源码已经全部结束了。关于写屏障,卡表和记忆集合,三个简单的概念就能挖掘出如此多的细节,也令笔者非常惊讶。这部分代码功能虽然仅仅是为了破坏三色标记时漏标的条件,解决跨代引用,提升GC效率的,但其实现的细节却相当复杂繁琐。不过仔细想想,我们平时工作中,许多看似简单的功能,实现起来也需要一步一步的推衍和设计,迭代,最终才能达到目标需求,从过程上也是相互照应的。

笔者再看源码之前对于这关于写屏障,卡表和记忆集合的概念一直很模糊,从而无法理解G1的GC源码,只有真正看了关于这部分的源码,分析源码才能了解到jvm的设计原理和实现细节,并且在继续学习G1源码的路上帮助我们披荆斩棘。

点赞收藏
分类:标签:
自成溪
请先登录,查看1条精彩评论吧
快去登录吧,你将获得
  • 浏览更多精彩评论
  • 和开发者讨论交流,共同进步

为你推荐

【译】一次Docker 中的 Java 内存消耗问题的排查之旅

【译】一次Docker 中的 Java 内存消耗问题的排查之旅

JVM 常见线上问题:CPU100%、内存泄露的问题排查

JVM 常见线上问题:CPU100%、内存泄露的问题排查

【译】一篇完整介绍Java内存管理的原理

【译】一篇完整介绍Java内存管理的原理

FullGC没及时处理,差点造成P0事故

FullGC没及时处理,差点造成P0事故

使用JDK中自带的JVM分析工具解决内存溢出问题

使用JDK中自带的JVM分析工具解决内存溢出问题

【全网首发】一次想不到的 Bootstrap 类加载器带来的 Native 内存泄露分析

【全网首发】一次想不到的 Bootstrap 类加载器带来的 Native 内存泄露分析

7
1
