【全网首发】为什么新版内核将进程pid管理从bitmap替换成了radix-tree?原创

374689

大家好,我是飞哥!

在下一本新书里我会将参考的 Linux 内核版本升级成6.10。上周末写到创建进程部分的时候,发现内核已经将进程 pid 号的管理从 bitmap 换成了基数树(radix-tree),所以写篇文章来和大家聊聊这个改动。

第一次写进程创建的时候我使用的内核版本还是 3.10 的版本。在这个版本里已分配的进程 pid 号是用 bitmap 来存储的。但在 5.4 和 6.1 版本里,发现进程 pid 号管理实现已经从 bitmap 替换成了基数树(radix-tree)。后来翻了下版本更新历史,原来自从 Linux 4.15 之后,内核就已经将 bitmap 换掉了。

所以今天我来给大家聊聊为什么 Linux 内核要将 bitmap 替换成基数树,最后也看看这次替换的性能效果。

一、旧的 bitmap 方式管理 pid

内核需要为每一个进程/线程都分配一个进程号。

如果每个使用过的进程号如果使用传统的 int 变量来存储的话会消耗很大的内存。假如内核要支持最大 65535 个进程,那存储这些进程号需要 65535*4 字节 = 262,140字节 ≈ 260 KB。

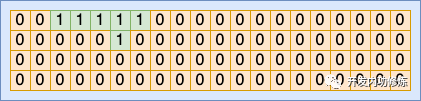

bitmap 可以极大地压缩整数的存储。如果使用 bitmap 来存储使用过的进程号,用一个 bit 表示对应的 pid 是否被使用过了。最大支持 65535 个进程的话,只需要 65535 / 8 = 8 KB 的内存就够用了。相比上面的 260 KB,内存节约的非常的多。

占用内存小还有一个特别大的优势,那就是遍历的时候,由于局部性特别好,CPU 缓存命中率特别的高,遍历的时候性能就会特别好。所以,之前很长的一段时间里,内核都是使用 bitmap 来管理所有的进程 pid。

内核中创建进程时申请 pid 的核心函数是 alloc_pid。在 3.10 版本中的时候,分配 pid 调用 pidmap 的接口函数 alloc_pidmap 来完成。它的源码是下面这个样子的:
//file:kernel/pid.c
struct pid *alloc_pid(struct pid_namespace *ns)
{
 ...

 // 进程可能归属多个命名空间,在每一个命令空间中都需要分配进程号
 // 实际调用 alloc_pidmap 来申请整数类型的进程号
 tmp = ns;
 pid->level = ns->level;
 for (i = ns->level; i >= 0; i--) {
  nr = alloc_pidmap(tmp);
  pid->numbers[i].nr = nr;
  ...
 }
 ...
 return pid
}

如前面所述,bitmap 的最大好处是节约内存。但其也有个比较大的缺点,分配一个新的 pid 时的计算复杂度比较高。如果在进程数量比较多的,几乎需要把整个 bitmap 中的每一个 bit 位都遍历一遍才行。

// file:kernel/pid.c
static int alloc_pidmap(struct pid_namespace *pid_ns)
{
 ...
 map = &pid_ns->pidmap[pid/BITS_PER_PAGE];
 for (i = 0; i <= max_scan; ++i) {
  for ( ; ; ) {
   if (!test_and_set_bit(offset, map->page)) {
    atomic_dec(&map->nr_free);
    set_last_pid(pid_ns, last, pid);
    return pid;
   }
   offset = find_next_offset(map, offset);
   pid = mk_pid(pid_ns, map, offset);
   ...
  }
  ...
 }
}

在最近几年的业界发展中,服务器的内存越来越大,服务器上几百 GB 的内存都很常见。另外随着这几年轻量化容器云的发展,服务器上运行的进程数越来越多。传统的基于 bitmap 来管理分配的 pid 的节约内存的优势越来越显得没有价值,而它分配新 pid 时占用的 CPU 资源较高这一缺点越来越明显。

二、使用基数树管理 pid

在 2017 年的时候,Gargi Sharma 提交了一个名为 “Replace PID bitmap allocation with IDR AP” 的 patch,在这个提交里 bitmap 被开始替换成了基数树。并最终被并入到了 Linux 4.15 的版本中。关于这个提交的详情参见https://lwn.net/Articles/735675/https://lore.kernel.org/lkml/f5104f457ed581e0ac032a68af03c5ba5cb94755.1506342921.git.gs051095@gmail.com/

树相关的数据结构是变体最多的,基数树就是树数据结构的其中一种。它有最明显的特点是它的每一层只管理一个 6 bit 的分段。所以它的分叉数基本是固定的 64(2^6=64)(根节点除外),层数也是固定的。

基数树节点的数据结构定义中,有几个非常重要的字段,分别是 shift、slots 和 tags。

//file:include/linux/xarray.h
struct xa_node {
 ...
 unsigned char shift;
 void __rcu *slots[XA_CHUNK_SIZE];
 union {
  unsigned long tags[XA_MAX_MARKS][XA_MARK_LONGS];
  ...
 };
}

shift 表示了自己在数字中表示第几段数字。在Linux 中默认的基数大小为 6。这种情况下最低一层的内部节点,shift 为 0,倒数第二层 shift 为 6。再上一层节点的 shift 为 12。以此类推,shift 从低往高, 逐层递增 6。

slots 是一个指针数组,存储的是其指向的子节点的指针。内核中默认情况下 XA_CHUNK_SIZE 是 64,也就是是一个 *slots[64]。每个元素都指向下一级的树节点,没有下一级子节点的话指针指向 null。

tags 用来记录 slog 数组中每一个下标的存储状态。可以用来表示每一个 slot 是否已经分配出去的状态。它是一个 long 类型的数组,一个 long 类型的变量是 8 个字节,正好有 64 个 bit 位。

上面的过程描述有点抽象。为了更好地理解,我们再使用一个简单的例子来看一下基数树在内存中的样子。

内核中的基数树是用于管理 32 bit 位的 整数 ID 的,但为了举例更简单清晰,我们用 16 bit 的整数组成的基数树来举例。

16 bit 的无符号整数的表示范围是 0 - 65536。假设有一个由已经分配出去的 100、1000、10000、50000、60000 的整数 ID。我们把这几个数组来组成的基数树。

首先把上述各个整数的二进制形式转化出来如下,

  • 100: 0000,000001,100100
  • 1000: 0000,001111,101000
  • 10000: 0010,011100,010000
  • 50000: 1100,001101,010000
  • 60000: 1110,101001,100000

在表示方式上,从尾部开始,按照 6 bit 为一组来表示。这样,每一个 16 bit 位的数字可以拆分表示为一个三段的数字。

在基数树中,根节点用来存储的每个数字的第一段。如果其中某一个数字已占用,那就把 slot 对应的下标的指针指向其子节点。否则为空。在计算机中计算的时候,是通过将每个值右移 shift 这么多位,根节点的 shift 为 12,那就右移 12 位取得其结果。

对于整数 100、1000、10000、50000 和 60000 来说,它们的第一段分别是二进制 0000、0000、0010、1100 和 1110,转化成 10 进制后是 0、0、2、12 和 14。

再下面一层节点的 slot 下标是每个值中间 6 个 bit 位的值,其 shift 为 6。第一层树的节点的 slot 是每个值最后 6 个 bit 的值,其 shift 为 0。我们再将上述每一个整数按照 6 bit 为分段,表示成 10 进制如下:

  • 100: 0,1,36
  • 1000: 0,15,40
  • 10000: 2,28,16
  • 50000: 12,13,16
  • 60000: 14,41,32

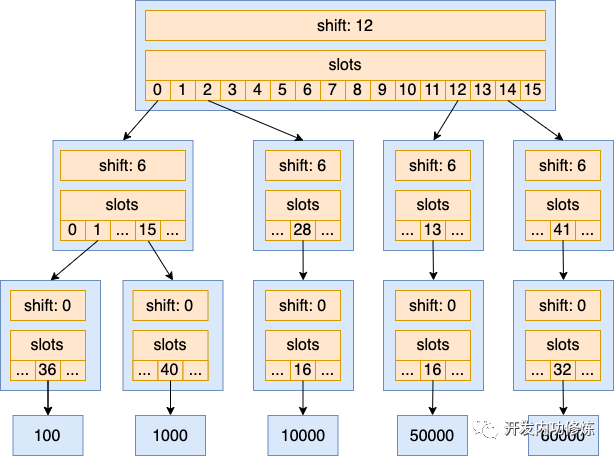

那么 100、1000、10000、50000、60000 这几个数组成的基数树的结构如下图所示。

拿整数 100 举例,按每 6 bit 一段分表示后为  0, 1, 36。其第一段是 0 ,那就在基数树的根节点的 slots 的 0 号下标存储其子节点指针。其第 2 分段为 1 ,那就在其第二层节点的 slots 的 1 号下标存储其子节点指针。在第三层节点的 slots 的 36 号下标存储最终的值 100。

基数树就这样建立好了。

在这个树的基础上判断一个整数值是否存在,或者是从这个树中分配一个新的未使用过的整数 ID 出来的时候,只需要分别对 3 层的树节点进行遍历,分别查看每一层中的 tag 状态位,看 slots 对应的下标是否已经占用即可。不像 bitmap 需要遍历整个 bit 数组。计算复杂度得到大大降低。

内核和上面例子的区别是其基数树存储的是 32 bit 位的整数。树的层次也就需要 6 层节点来存储。

使用了基数树后,内核源码也就发生了变化。在比较新的 6.1 版本的内核中,alloc_pid 变成了下面这个样子,通过调用 idr_alloc 来申请一个未使用过的进程 ID 出来。

//file:kernel/pid.c
struct pid *alloc_pid(struct pid_namespace *ns, ...)
{
 ...

 // 进程可能归属多个命名空间,在每一个命令空间中都需要分配进程号
 // 实际调用 idr_alloc 来申请整数类型的进程号
 tmp = ns;
 pid->level = ns->level;
 for (i = ns->level; i >= 0; i--) {
  nr = idr_alloc(&tmp->idr, NULL, tid,
        tid + 1, GFP_ATOMIC);
  ...
  pid->numbers[i].nr = nr;
  pid->numbers[i].ns = tmp;
  tmp = tmp->parent;
 }
 ...
}

其申请的核心过程是 idr_get_free,主要就是遍历这颗基数树的若干节点,并根据每个节点的 tag、slot 等字段找出还未被占用的整数 ID。

//file:lib/radix-tree.c
void __rcu **idr_get_free(struct radix_tree_root *root, ...)
{
 ...
 shift = radix_tree_load_root(root, &child, &maxindex);
 while (shift) {
  shift -= RADIX_TREE_MAP_SHIFT; //RADIX_TREE_MAP_SHIFT为6
  ...

  // 遍历 tag 状态 bitmap,寻找下一个可用的下标
  offset = radix_tree_find_next_bit(node, IDR_FREE,
       offset + 1);
  start = next_index(start, node, offset);
 }
 ...
}

三、基数树的性能效果

原理我们讲完了,我们再来看下使用基数树替代 bitmap 后的性能表现如何。这里我们直接引用该 patch 的提交者 Gargi Sharma 提供的实验数据。来自 https://lwn.net/Articles/735675/。

Gargi Sharma 在 10000 个进程的情况下分别统计了 ps、pstree 的耗时情况。

ps:
 With IDR API With bitmap
real 0m1.479s 0m2.319s
user 0m0.070s 0m0.060s
sys 0m0.289s 0m0.516s
pstree:
 With IDR API With bitmap
real 0m1.024s 0m1.794s
user    0m0.348s 0m0.612s
sys 0m0.184s 0m0.264s

可见,在使用了基数树后,ps 和 pstree 命令的耗时都缩短了不少,性能大约提升了有 50%
