如何使用Linux内核中没有被导出的变量或函数?原创

10763414

Linux 内核为了减少命名空间的污染,并做到正确的信息隐藏,内核提供了管理内核符号可见性的方法,没有被 EXPORT_SYMBOL 相关的宏导出的变量或函数是不能直接使用的,为了说明并解决这个问题,我们不妨先看如下一段内核模块,功能为打印超级块 super_block 结构中一些域的值。

我们知道vfs(虚拟文件系统)是用 super_block (超级块)来描述整个文件系统的信息,内核在对一个文件系统进行初始化和注册时,就为其分配了一个 super_block,该文件系统卸载时,其对应的 super_block 也会被自动删除。super_block 结构中有一个 list_head 类型的字段 s_list 用来把系统中的 super_block 组成一个双向循环链表,并使用一个叫做 super_ blocks 的全局变量来指向该双向循环链表中的第一个元素。super_block 中还有一个叫做 s_inodes 的字段,指向链接该超级块中所有的 inode 的链表 i_sb_list。我们也使用了自旋锁 spin_lock 对链表的相关操作进行了加锁,保护共享变量,现在看内核模块:

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/list.h>
#include <linux/spinlock.h>
#include <linux/kdev_t.h>
#include <linux/kallsyms.h>  //方法二

/*
 *方法二,使用kallsyms_lookup_name()查找函数或变量的虚拟地址
 *使用时,需要注释其它方法的代码,取消此处及下面方法二的注释
  spinlock_t * sb_lock_address;
  struct list_head * super_blocks_address;
 */

/*
 *方法三,内核模块中直接使用内核函数的虚拟地址
 *使用时,需要注释其他方法的代码,取消此处及下面方法三的注释
  #define SUPER_BLOCKS_ADDRESS 0xffffffff91d2efe0
  #define SB_LOCK_ADDRESS 0xffffffff922f35d4
 */

static int __init my_init(void)
{
    struct super_block *sb;
    struct list_head *pos;
    struct list_head *linode;
    struct inode *pinode;
    unsigned long long count = 0;

    printk("\nPrint some fields of super_blocks:\n");

/*
    *方法二
    sb_lock_address = (spinlock_t *)kallsyms_lookup_name("sb_lock");
    super_blocks_address = (struct list_head *)kallsyms_lookup_name("super_blocks");
    spin_lock(sb_lock_address);
    list_for_each(pos, super_blocks_address) {
    */

    /*
     *方法三
     spin_lock((spinlock_t *)SB_LOCK_ADDRESS);
     list_for_each(pos, (struct list_head *)SUPER_BLOCKS_ADDRESS) {
     */

/*此处使用了未导出变量,若使用方法二或方法三时需要注释以下两行*/
    spin_lock(&sb_lock);  //加锁,此处使用了未导出的变量
	list_for_each(pos, &super_blocks) {

        sb = list_entry(pos, struct super_block, s_list);
        printk("dev_t:%d:%d", MAJOR(sb->s_dev),MINOR(sb->s_dev));
        //打印文件系统所在设备的主设备号和次设备号
        printk("file_type name:%s\n", sb->s_type->name);
        //打印文件系统名

        list_for_each(linode, &sb->s_inodes) {
	        pinode=list_entry(linode, struct inode, i_sb_list);
	        count++;
	        printk("%lu\t", pinode->i_ino); //打印索引节点号
   		}
	}
//spin_unlock(sb_lock_address);  //方法二
//spin_unlock(SB_LOCK_ADDRESS);	 //方法三
spin_unlock(&sb_lock);	//解锁,此处使用了未导出的变量
printk("The number of inodes:%llu\n", sizeof(struct inode)*count);
return 0;
}

static void __exit my_exit(void)
{
    printk("unloading…\n");
}
module_init(my_init);
module_exit(my_exit);
MODULE_LICENSE("GPL");

上面的内核模块中,我们使用 list_for_each 函数来遍历系统中的链接所有 super_block 的双向循环链表 s_list,此宏有两个参数,第一个参数是 pos, 是一个输出型参数, 用于保存每次遍历得到的 list_head 类型的结点的地址,第二个参数是 head ,是一个输入型参数,用于向要遍历的链表传递头结点,list_for_each 函数在4.19内核中定义如下:

#define list_for_each(pos, head) \
	for (pos = (head)->next; pos != (head); pos = pos->next)

list_for_each 函数只能遍历超级块中的双向循环链表 s_list,不能得到正在被遍历的超级块的地址,此时无法访问超级块的其它字段,我们再使用内核中的 list_entry 函数,通过当前超级块中的成员 s_list 的地址,获得当前超级块的地址。该函数有三个参数,第一个参数是指向结构体成员的指针,第二个参数是结构体的类型, 第三个参数是结构体成员的名称 s_list ,该函数最后返回结构体的首地址。list_for_each 在4.19内核中定义如下:

#define hlist_entry(ptr, type, member) container_of(ptr,type,member)

可以看到,它是 container_of 宏的一个封装,我们再看内核中的 container_of 宏,定义如下:

#define container_of(ptr, type, member) ({				\
	void *__mptr = (void *)(ptr);					\
	BUILD_BUG_ON_MSG(!__same_type(*(ptr), ((type *)0)->member) &&	\
			 !__same_type(*(ptr), void),			\
			 "pointer type mismatch in container_of()");	\
	((type *)(__mptr - offsetof(type, member))); })

更多关于 container_of 的内容,请在Linux内核之旅公众号搜索贺同学发的文章《内核第一宏》。
本内核模块对应的Makefile文件如下:

obj-m:=print_sb.o
CURRENT_PATH:=$(shell pwd)
LINUX_KERNEL:=$(shell uname -r)
LINUX_KERNEL_PATH:=/usr/src/linux-headers-$(LINUX_KERNEL)
all:
	make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) modules
clean:
	make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) clean

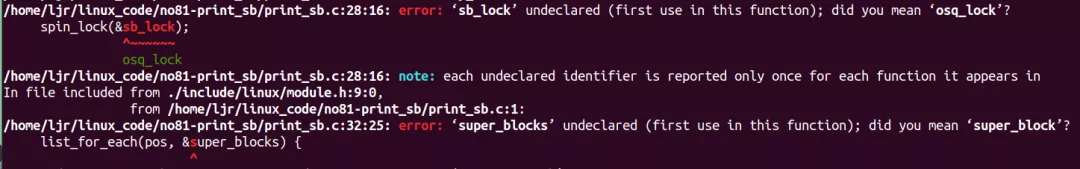

在使用内核中未被导出的变量时,执行make命令进行编译,发生如下错误:


编译报错,‘sb_lock’ undeclared (first use in this function);,‘super_blocks’ undeclared (first use in this function);,即sb_lock和super_blocks变量没有定义,实际上在内核中已经定义了这两个变量,包含在头文件fs.h和spinlock.h中,在内核源码中如下:

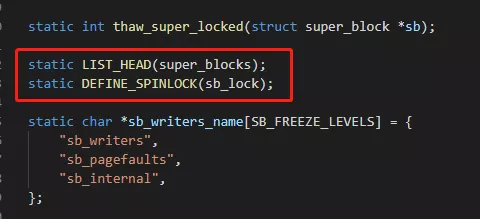

在4.19版内核fs\super.c中,定义了 super_blocks 变量来指向 super_block 结构中的 s_list 双链表的链表头,其中 s_list 是用来链接系统中已安装文件系统超级块的双向循环链表,也定义了 sb_lock 锁变量对超级块的相关操作进行加锁,如下图:


编译报错的原因就是在内核中并没有导出sb_lock和super_blocks变量,那么问题来了:

  1. 我们为什么不导出更多的变量或者函数来供我们使用呢?
  2. 我们可以使用内核中没有导出的函数或变量吗?如果可以使用,如何使用?

下面给出一些方法来使用内核中未被导出的变量或函数,并进行验证。

方法一:使用EXPORT_SYMBOL宏导出函数或变量

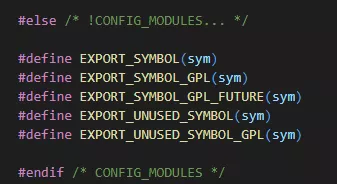

Linux内核提供了一个方便的方法用来管理符号的对模块外部的可见性,即内核符号表。在4.19版内核include\linux\export.h中,定义了EXPORT_SYMBOL宏,如下图:


如果我们要使用内核中的变量或函数,可以使用上图中的宏,在函数或变量定义后使用如下宏,然后编译内核:

EXPORT_SYMBOL(sb_lock);

或者

EXPORT_SYMBOL_GPL(sb_lock);

此时EXPORT_SYMBOL定义的函数或者变量对全部内核代码公开,不用修改内核代码就可以在内核模块中直接调用,即使用EXPORT_SYMBOL可以将一个函数或变量以符号的方式导出给其他模块使用。EXPORT_SYMBOL导出的符号,是把这些符号和对应的地址保存起来,在内核运行的过程中,可以找到这些符号对应的地址。而模块在加载过程中,其本质就是能动态连接到内核,如果在模块中引用了内核或其它模块的符号,就要EXPORT_SYMBOL这些符号,这样才能找到对应的地址连接。
上面的两个宏均可把给定的符号导出到模块外,EXPORT_SYMBOL_GPL宏只能使符号对GPL许可的模块可用。符号必须在模块文件的全局部分导出,不能在函数中导出,这是因为上述这两个宏将被扩展成一个特殊用途的声明,而该变量必须是全局的。这个变量存储于模块的一个特殊的可执行部分(一个"ELF段" ),在装载时,内核通过这个段来寻找模块导出的变量。
上述方法需要修改内核代码,编译内核

方法二:使用kallsyms_lookup_name()查找函数或变量的虚拟地址

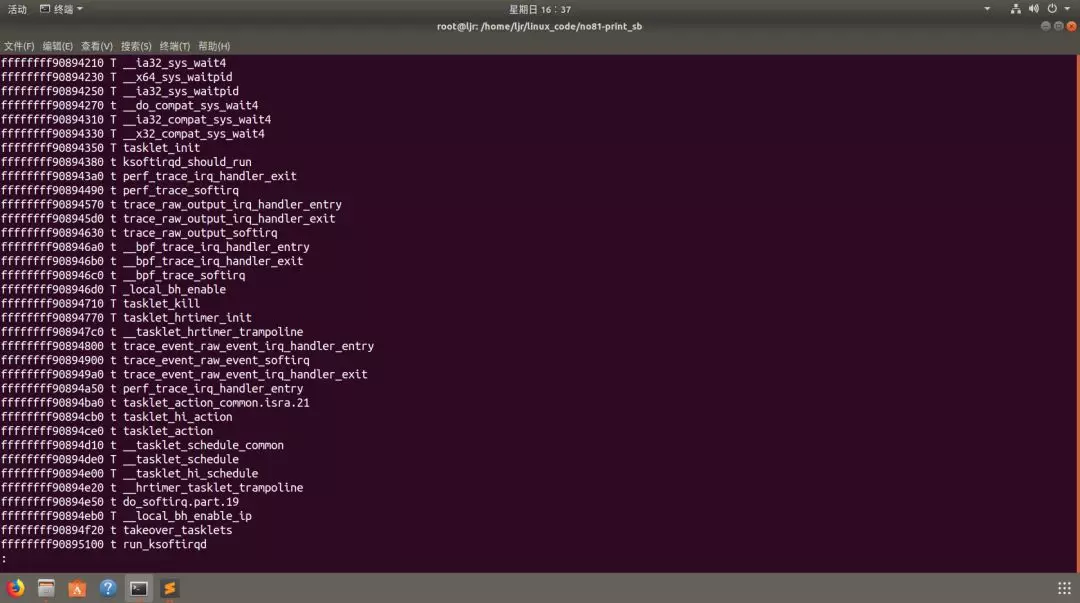

kallsyms抽取了内核用到的所有函数地址(全局的、静态的)和非栈数据变量地址,生成了一个数据块,作为只读数据链接进kernel image,使用root权限可以在/proc/kallsyms中查看,没错,root权限下是可以直接看到内核函数的虚拟地址,如下图所示:

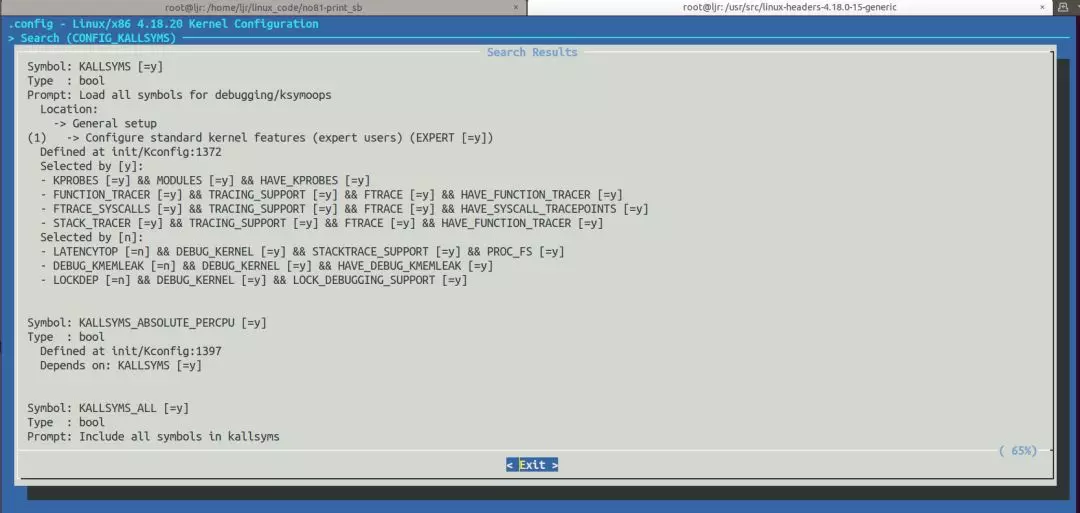

使用kallsyms_lookup_name()函数可以找到对应符号在内核中的虚拟地址,包含在头文件linux/kallsyms.h中,它接受一个字符串格式内核函数,返回那个内核函数的地址,如果没找到指定的内核函数,它会返回0,要使用它必须启用CONFIG_KALLSYMS配置编译内核。


在4.19版内核kernel\kallsyms.c中kallsyms_lookup_name()函数定义如下:

/* Lookup the address for this symbol. Returns 0 if not found. */
unsigned long kallsyms_lookup_name(const char *name)
{
	char namebuf[KSYM_NAME_LEN];
	unsigned long i;
	unsigned int off;

	for (i = 0, off = 0; i < kallsyms_num_syms; i++) {
		off = kallsyms_expand_symbol(off, namebuf, ARRAY_SIZE(namebuf));

		if (strcmp(namebuf, name) == 0)
			return kallsyms_sym_address(i);
	}
	return module_kallsyms_lookup_name(name);
}
EXPORT_SYMBOL_GPL(kallsyms_lookup_name);

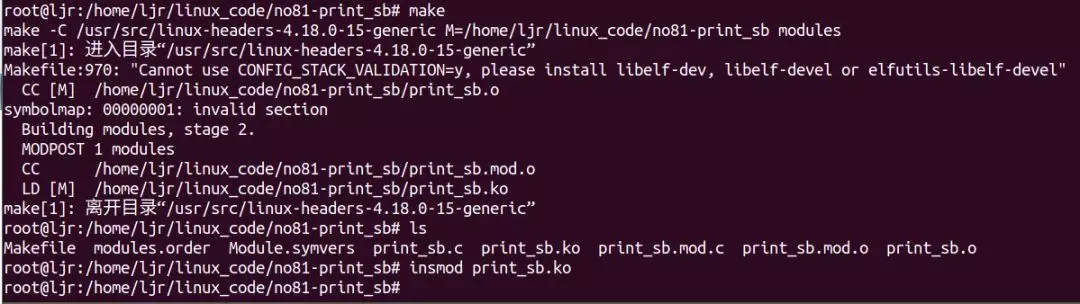

可以看到该函数已经使用EXPORT_SYMBOL_GPL,可以直接在内核模块中使用。如果要使用内核中未被导出的函数,我们可以定义钩子函数,返回值和参数都要与我们要导出的函数原型一致。在本文打印超级块super_block结构中一些域值的内核模块代码中,我们把使用了内核未导出的变量和方法三相关代码进行注释,取消方法二相关代码的注释,再执行make命令进行编译,可以看到,并没有编译报错,我们已经成功地使用了内核中未被导出的的变量 sb_lock 和 super_blocks,编译结果如下图所示。

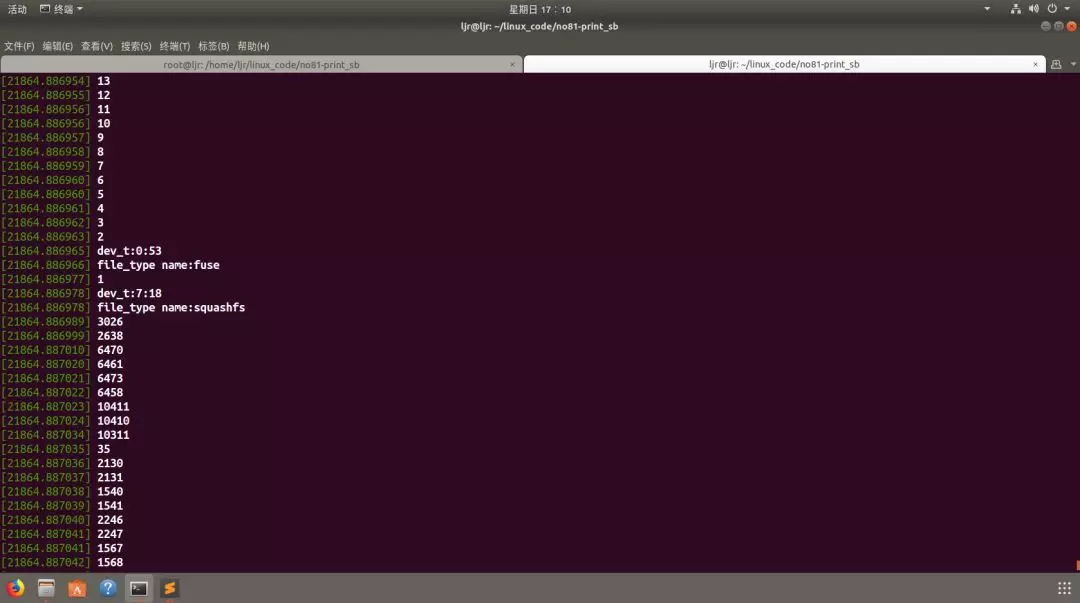

加载模块后使用dmesg查看结果:


反之,内核中也有通过虚拟地址查找内核中的函数或变量的函数 sprint_symbol,在内核中被定义如下:

int sprint_symbol(char *buffer, unsigned long address)
{
	return __sprint_symbol(buffer, address, 0, 1);
}
EXPORT_SYMBOL_GPL(sprint_symbol);

可以看到,sprint_symbol 函数是__sprint_symbol函数的封装,该函数已经使用EXPORT_SYMBOL_GPL导出,可以直接在内核模块中使用。该函数有两个参数,第一个参数是buffer,字符型文本缓冲区, 它用来记录内核符号的信息, 是一个输出型参数,第二个参数是address,无符号长整型的内核符号中的某一地址, 是一个输入型参数。该函数中调用了__sprint_symbol内核函数,定义如下:

/* Look up a kernel symbol and return it in a text buffer. */
static int __sprint_symbol(char *buffer, unsigned long address,
			   int symbol_offset, int add_offset)
{
	char *modname;
	const char *name;
	unsigned long offset, size;
	int len;

	address += symbol_offset;
	name = kallsyms_lookup(address, &size, &offset, &modname, buffer);
	if (!name)
		return sprintf(buffer, "0x%lx", address - symbol_offset);

	if (name != buffer)
		strcpy(buffer, name);
	len = strlen(buffer);
	offset -= symbol_offset;

	if (add_offset)
		len += sprintf(buffer + len, "+%#lx/%#lx", offset, size);

	if (modname)
		len += sprintf(buffer + len, " [%s]", modname);

	return len;
}

__sprint_symbol函数的功能是根据一个内存中的地址 address 查找一个内核符号,并将该符号的基本信息,如符号名 name在内核符号表中的偏移 offset 和大小 size,所属的模块名(如果有的话)等信息连接成字符串赋值给文本缓冲区 buffer,所查找的内核符号可以是原本就存在于内核中的符号,也可以是位于动态插入的模块中的符号,其中使用了kallsyms_lookup函数,定义如下:

static inline const char *kallsyms_lookup(unsigned long addr,
					  unsigned long *symbolsize,
					  unsigned long *offset,
					  char **modname, char *namebuf)
{
	return NULL;
}

方法三:内核模块中直接使用内核函数的虚拟地址

首先介绍两种获取内核函数或变量虚拟地址的方法:

1、在 /proc/kallsyms 文件获得内核函数或变量的虚拟地址

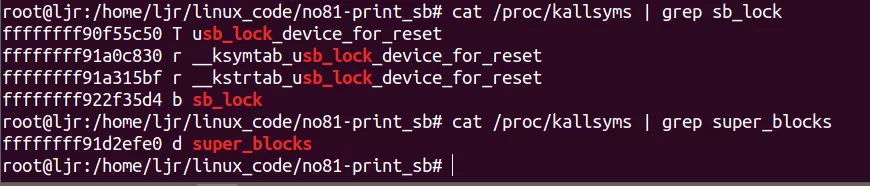

此方法同样用到kallsyms,我们可以使用如下命令直接找到内核中 sb_lock 和 super_block 变量的虚拟地址,命令如下,图如下:

cat /proc/kallsyms | grep sb_lock

cat /proc/kallsyms | grep super_blocks


2、在 System.map 文件获得内核函数或变量的虚拟地址

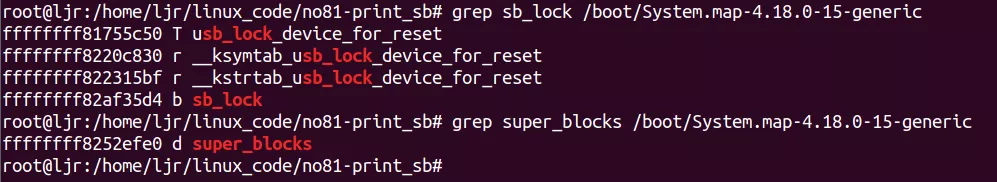

内核镜像的 System.map 文件存储了内核符号表的信息, 可以通过此文件获取到具体内核函数或变量的虚拟地址,命令如下,图如下:

grep sb_lock /boot/System.map-4.18.0-15-generic

grep super_blocks /boot/System.map-4.18.0-15-generic

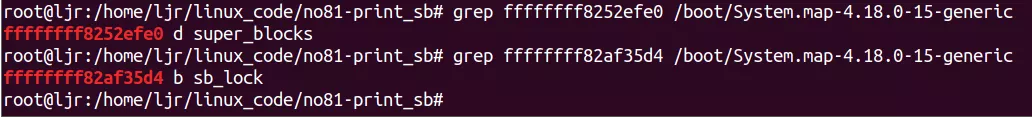

还可以通过给定一个虚拟地址来查看地址对应哪个内核函数,命令如下图如下:

grep ffffffff82af35d4 /boot/System.map-4.18.0-15-generic

grep ffffffff8252efe0 /boot/System.map-4.18.0-15-generic


可以看到,不管用哪种方法,此时内核中 sb_lock 变量的虚拟地址为ffffffff922f35d4,super_blocks 变量的虚拟地址为ffffffff91d2efe0。现在修改内核模块代码,我们把使用了内核未导出的变量和方法二相关的代码进行注释,取消方法三相关代码的注释,再执行make命令进行编译。

结果显示,这种方法也可以使用内核中未被导出的变量或函数,但是这仅仅可以临时使用,并非长久之计,每次重启系统,这个变量的虚拟地址会发生变化,若要继续使用,还得再查看地址,再修改宏定义,至于地址发生变化的原因,这与内核符号表有关。/proc/kallsyms文件是在内核启动后生成的,是动态的符号表,位于文件系统的/proc目录下,实现代码在kernel/kallsyms.c,使用前提是内核必须打开CONFIG_KALLSYMS编译选项。一般情况下,还是推荐使用第二种方法。
