Seata 高性能 RPC 通信的实现- 巧用 reactor 模式原创

7月前
212856

一、Reactor 模式

reactor 模式是一种事件驱动的应用层 I/O 处理模式,基于分而治之和事件驱动的思想,致力于构建一个高性能的可伸缩的 I/O 处理模式。维基百科对 reactor pattern 的解释:

The reactor design pattern is an event handling pattern for handling service requests delivered concurrently to a service handler by one or more inputs. The service handler then demultiplexes the incoming requests and dispatches them synchronously to the associated request handlers

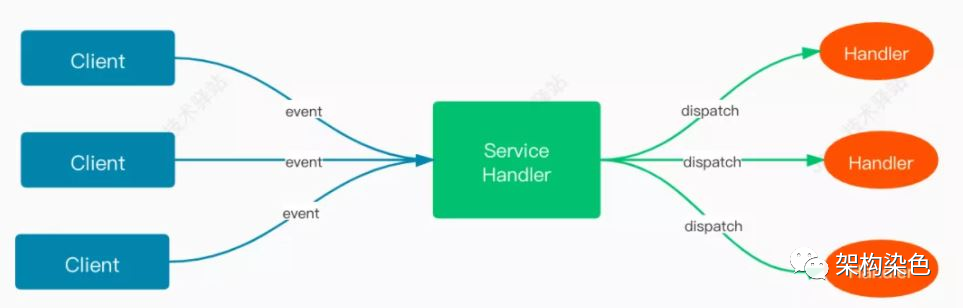

大致意思是说,reactor设计模式是一种事件处理模式,用于同时有一个或多个请求发送到事件处理器(service handler),这个事件处理器会采用多路分离(demultiplexes )的方式,同步的将这些请求分发到请求处理器(request handlers)。


不难看出,上边介绍的 reactor 模式是一种抽象;从实现角度说,reactor 模式有许多变种,不同编程语言中的实现也有差异。就 java 而言,大师 Doug Lea 在其【Scalable IO in Java】中就讲述了几个reactor模式的演进,如单线程版本多线程版 ,阅读此文后,笔者对大师所讲reactor模式演进的理解与网络中一些描述稍有差异。

reactor 单线程版中,只有一个reactor线程,线程中通过 select (I/O 多路复用接口) 监听所有 I/O 事件,收到 I/O 事件后通过 dispatch 进行分发给 Handlers 处理,此版本容易实现,也容易理解,但性能不高。为了适配多处理器,充分利用多核并行处理的优势,实现高性能的网络服务,可以采用分治策略,关键环节采用多线程模式,于是就出现了reactor多线程版本,而多线程的应用体现为worder线程和reactor线程,多线程应该被池化管理,这样才容易被调整和控制。线程池中的线程数会比客户端的数量少很多,实际数量可以根据程序本身是 CPU 密集型还是 I/O 密集型操作来进行合理的分配。

  • 多个 worder 线程(池化管理)

    • 属于网络 I/O 操作与业务处理的拆分,因为 reactors 监听到 I/O 事件后应该快速分发给 handlers 来处理程序;但如果 handler 中的非 I/O 操作慢了就会减慢 reactor 中的 I/O 事件响应速度,所以把非 I/O 操作从 reactors 的 I/O 线程转移到其他线程中,即由 worker线程来分担非 I/O 逻辑的操作处理。
  • 多个 reactor 线程(池化管理)

    • 属于网络建连操作与网络 I/O 读写操作的拆分,因为由一个 reactor在一个线程中完成所有 I/O 操作也会遇到性能瓶颈,可采取拆分并增加 reactor策略,将 I/O 负载分配给多个 reactor(每个 reactor都有自己的线程、选择器和调度循环)以达到负载平衡。这看起来挺不错,但谁来执行分配以达到负载均衡呢?或许是因为这个问题,将 reactor拆分为两类角色, mainReactor负责接收连接,之后采用一定的负载均衡策略将新连接分配给其他 subReactor来处理 I/O 读写,这样的拆分自然流畅。

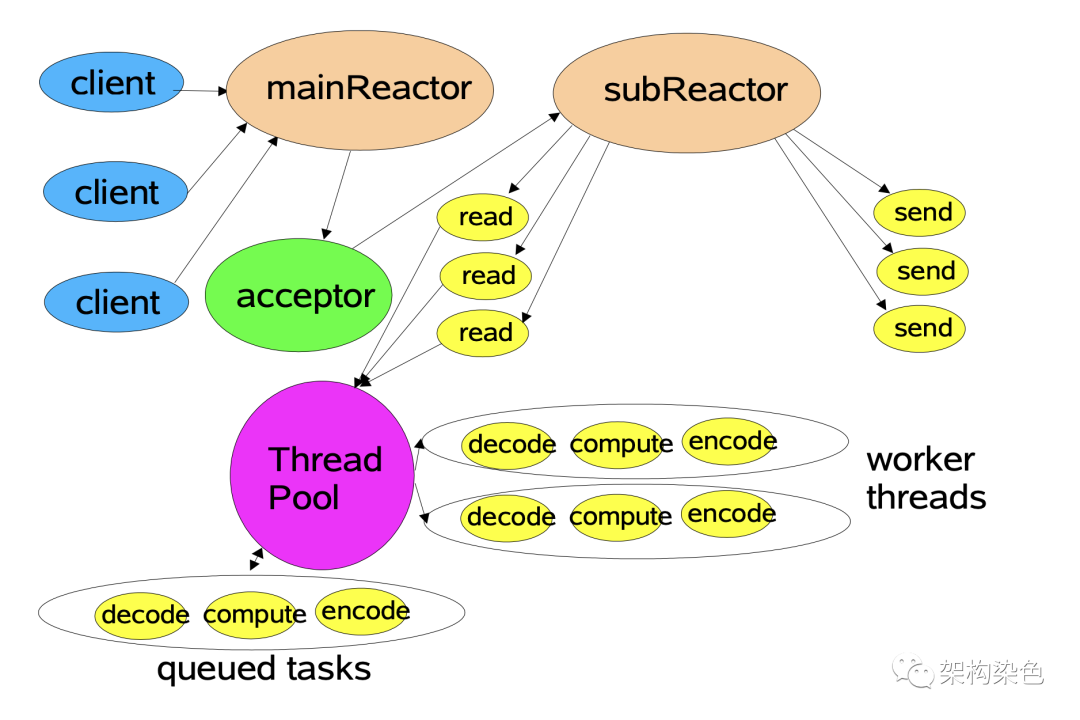

Reactor主从多线程模型(图片来自【Scalable IO in Java】).png

如此就演进出如上图中的主从reactor多线程模型。请注意,结合【Scalable IO in Java】原文中的用词和描述看,上图中的mainReactorsubReactor可以有多个并做池化管理,所有也有一些文章中会看到如主ReactorGroupmainReactorGroup从ReactorGroupsubReactorGroup等这类名词用 Group 后缀来强调 Reactor 是池化管理。或许是不好布局,也或许是为了凸显主从reactor角色的协作关系,上图中都只展示了一个,另外服务端应用通常只暴露一个服务端口时,只需用一个 mainReactor 来监听端口上的连接事件并处理。

二、Netty 主从 reactor 多线程模型

Nettyreactor所对应的实现类是NioEventLoop,其核心逻辑如下:

  • 不同类型的 channel 向 Selector 注册所感兴趣的事件
  • 扫描是否有感兴趣的事件发生
  • 事件发生后做相应的处理

客户端和服务端分别会有不同类型的channel,客户端创建SocketChannel向服务端发起连接请求,服务端创建ServerSocketChannel监听客户端连接,建连后创建SocketChannel与客户端的SocketChannel互相收发数据,这些channel分工不同,注册所感兴趣的事件情况也不同:

客户端/服务端 channel OP_ACCEPT OP_CONNECT OP_WRITE OP_READ
客户端 SocketChannel   YES
服务端 ServerSocketChannel YES
服务端 SocketChannel     YES YES

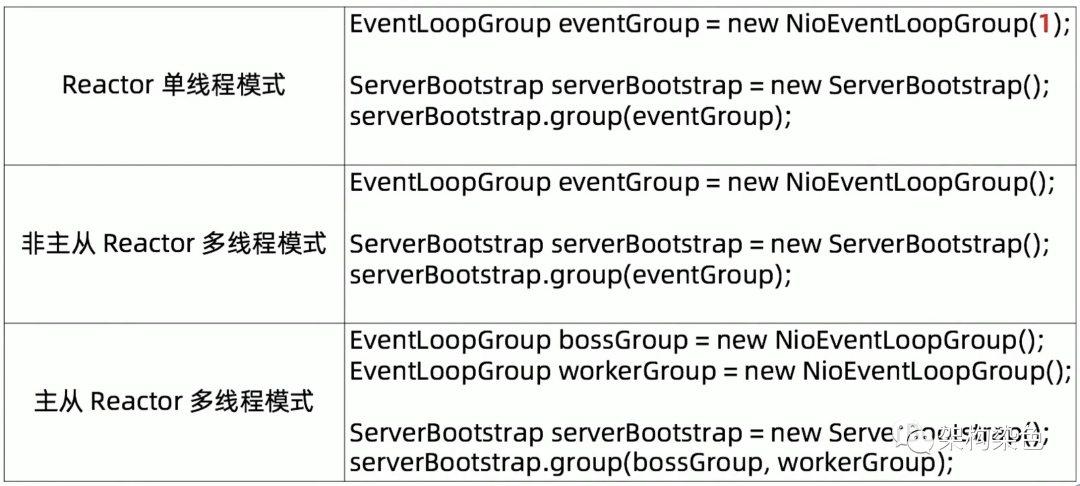

Netty中 Nio 方式实现几种 reactor 模型如下:

mainReactor 对应 Netty 中配置的 bossGroup 线程组(下图中的主ReactorGroup),主要负责接受客户端连接的建立。每 bind 一个端口就用掉一个bossGroup中的线程。

subReactor 对应 Netty 中配置的 workerGroup 线程组(下图中的 reactorGroup),bossGroup 线程组接受完客户端的连接后,将 channel 转交给 workerGroup 线程组,在 workerGroup 线程组内选择一个线程,执行 I/O 读写的处理,workerGroup 线程组默认是 2 * CPU 核数个线程。

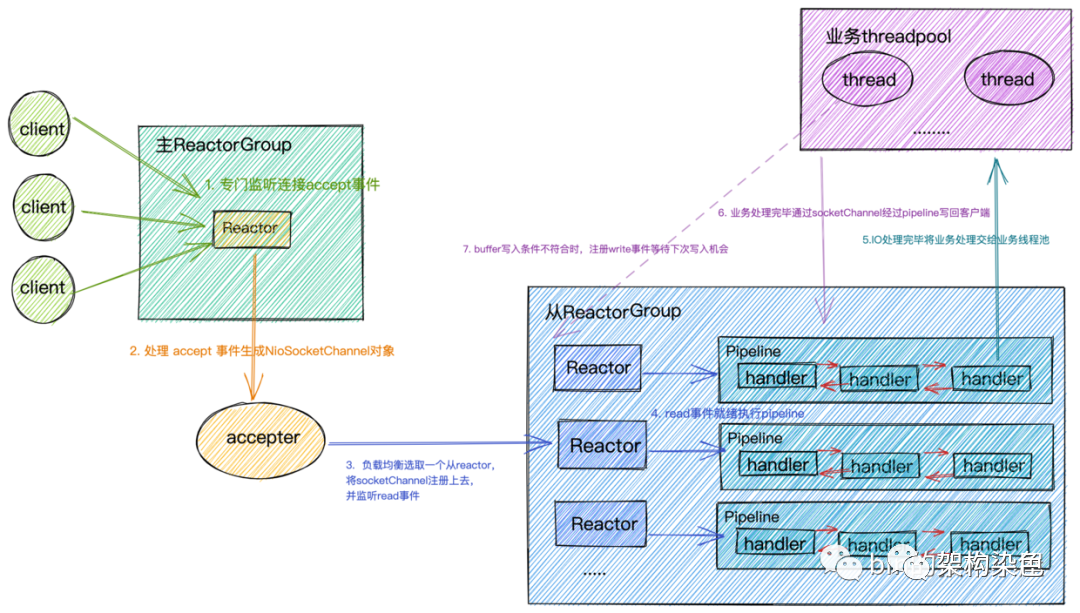

Netty 主从 Reactor (图片来自网络).png

主从 reactor 模式的核心流程:

  1. 如果只监听一个端口,那么只需一个主reactor干活儿,所以通常看到boosGroup只配置一个线程。主reactor运行在独立的线程中 ,该线程中只负责与客户端的连接请求

  2. reactor在服务器端可以不止一个, 通常运行多个从 reactor , 每个从 reactor 也运行在一个独立的线程中 ,负责与客户端的读写操作

  3. reactor 检测到客户端的链接后,创建 NioSocketChannel,按照一定的算法循环选取(负载均衡)一个从reactor,并把刚创建的NioSocketChannel 注册到这个从 reactor 中,这样建连和读写事件互不影响。

  4. 一个 reactor 中可被注册多个NioSocketChannel,这个 reactor 监听所有的被分配的 NioSocketChannel 的读写事件 , 如果监听到客户端的数据发送事件 , 将对应的业务逻辑转发给 NioSocketChannel 中的pipeline 里的 handler 链进行处理

  5. handler 最好只负责响应 I/O 事件,不处理具体的与客户端交互的业务逻辑 , 这样不会长时间阻塞 , 其 read 方法读取客户端数据后 , 将消息数据交给业务线程池去处理相关业务逻辑

  6. 业务线程池完成相关业务逻辑的处理后,将结果返回,通过NioSocketChannel的的pipeline 里的 handler 链将结果消息写回给客户端

  7. buffer不满足将结果消息写回给客户端时的条件时,注册写事件,等待可写时再写

    三、Seata Server 端 的 reactor 模式应用

    Seata Server 采用了 主从 reactor 多线程模型,对应这个模型的话是有四个线程池,其中自定义业务线程池是两个。

功能 线程池对象 备注
接收客户端连接 NettyServerBootstrap#eventLoopGroupBoss
处理 IO 事件 NettyServerBootstrap#eventLoopGroupWorker 部分 RPC 消息在这里处理
处理客户端的 request 消息 AbstractNettyRemoting#messageExecutor 客户端主动发给的消息
处理客户端的 response 消息 NettyRemotingServer#branchResultMessageExecutor 服务端主动发给客户端消息,客户端处理后给服务端响应

3.1、NettyServerBootstrap#eventLoopGroupBoss

笔者的环境未启用 epoll,关键信息如下:

  • 线程数:1,只监听一个端口
  • 线程名前缀:“NettyBoss”

this.eventLoopGroupBoss = new NioEventLoopGroup(
        //CONFIG.getInt("transport.threadFactory.bossThreadSize", 1);
        nettyServerConfig.getBossThreadSize(),
    new NamedThreadFactory(
            // CONFIG.getConfig("transport.threadFactory.bossThreadPrefix", "NettyBoss");
            nettyServerConfig.getBossThreadPrefix(),
            //CONFIG.getConfig("transport.threadFactory.bossThreadSize", 1);
            nettyServerConfig.getBossThreadSize())
);

3.2、NettyServerBootstrap#eventLoopGroupWorker

笔者的环境未启用 epoll,关键信息如下:

  • 线程数:默认值是 cpu 核数 * 2
  • 线程名前缀:“NettyServerNIOWorker”
this.eventLoopGroupWorker = new NioEventLoopGroup(
        // System.getProperty("transport.serverWorkerThreads", String.valueOf(WORKER_THREAD_SIZE)));//默认值cpu核数*2
        nettyServerConfig.getServerWorkerThreads(),
    new NamedThreadFactory(
            // CONFIG.getConfig("transport.threadFactory.workerThreadPrefix",
            //            enableEpoll() ? EPOLL_WORKER_THREAD_PREFIX : DEFAULT_NIO_WORKER_THREAD_PREFIX);
            // 默认值 NettyServerNIOWorker ,没有启用 epoll
            nettyServerConfig.getWorkerThreadPrefix(),
            //System.getProperty("transport.serverWorkerThreads", String.valueOf(WORKER_THREAD_SIZE)));//默认值 cpu核数*2
            nettyServerConfig.getServerWorkerThreads())
);

3.3、AbstractNettyRemoting#messageExecutor

此线程池处理客户端的 request 消息,关键参数信息如下:

  • 线程数:50 ~ 500
  • keepAlive:500 秒
  • 线程名字前缀:"ServerHandlerThread"
  • 队列长度:500
  • 拒绝策略:CallerRunsPolicy(),饱和的情况下,调用者来执行该任务,即 Netty 的 I/O 线程
ThreadPoolExecutor workingThreads = new ThreadPoolExecutor(
        //Integer.parseInt(System.getProperty("transport.minServerPoolSize", "50"));
        NettyServerConfig.getMinServerPoolSize(),
        //Integer.parseInt(System.getProperty("transport.maxServerPoolSize", "500"));
        NettyServerConfig.getMaxServerPoolSize(),
        //Integer.parseInt(System.getProperty("transport.keepAliveTime", "500"));
        NettyServerConfig.getKeepAliveTime(),
        TimeUnit.SECONDS,
        //Integer.parseInt(System.getProperty("transport.maxTaskQueueSize", "500"));
        new LinkedBlockingQueue<>(NettyServerConfig.getMaxTaskQueueSize()),
        new NamedThreadFactory(
                "ServerHandlerThread",
                //Integer.parseInt(System.getProperty("transport.maxServerPoolSize", "500"));
                NettyServerConfig.getMaxServerPoolSize()),
                //饱和的情况下,调用者来执行该任务,即Netty的IO线程
                new ThreadPoolExecutor.CallerRunsPolicy()
);

3.4、NettyRemotingServer#branchResultMessageExecutor

此线程池处理客户端的 response 消息,关键参数信息如下:

  • 线程数:cpu 核数 *  2 ~ cpu 核数 * 2
  • keepAlive:500 秒
  • 线程名字前缀:"BranchResultHandlerThread"
  • 队列长度:20000
  • 拒绝策略:CallerRunsPolicy(),饱和的情况下,调用者来执行该任务,即 Netty 的 IO 线程
private ThreadPoolExecutor branchResultMessageExecutor = new ThreadPoolExecutor(
        //System.getProperty("transport.minBranchResultPoolSize", String.valueOf(WORKER_THREAD_SIZE))),默认值 cpu核数*2
        NettyServerConfig.getMinBranchResultPoolSize(),
        //System.getProperty("transport.maxBranchResultPoolSize", String.valueOf(WORKER_THREAD_SIZE))),默认值 cpu核数*2
        NettyServerConfig.getMaxBranchResultPoolSize(),
        // System.getProperty("transport.keepAliveTime", "500"),默认值500
        NettyServerConfig.getKeepAliveTime(), TimeUnit.SECONDS,
        new LinkedBlockingQueue<>(
                //System.getProperty("transport.maxTaskQueueSize", "20000"),默认值 20000
                NettyServerConfig.getMaxTaskQueueSize()),
        new NamedThreadFactory(
                // 分支响应消息的处理线程的名字前缀  BranchResultHandlerThread
                "BranchResultHandlerThread",
                // System.getProperty("transport.maxBranchResultPoolSize", String.valueOf(WORKER_THREAD_SIZE))),默认值 cpu核数*2
                NettyServerConfig.getMaxBranchResultPoolSize()
        ),
        //饱和的情况下,调用者来执行该任务,即Netty的IO线程
        new ThreadPoolExecutor.CallerRunsPolicy()
);

3.5、业务线程池如何处理消息

3.5.1、登记消息处理器

Seata 消息处理的核心逻辑是:定义好什么类型的消息,使用哪个消息处理器,这个消息处理器的消息处理逻辑在哪个线程池中执行。这个映射关系通过AbstractNettyRemoting#processorTable来存储。

/**
 * 可以接收什么类型的消息,以及使用哪个消息处理器和线程池来处理消息
 * HashMap<消息类型, Pair<消息处理器, 线程池>>
 * processor type {@link MessageType}
 */

protected final HashMap<Integer/*MessageType*/, Pair<RemotingProcessor, ExecutorService>> processorTable = new HashMap<>(32);

各模块 Netty 组件启动前,通过AbstractNettyRemotingServer#registerProcessor方法登记到这个结构中。

public void registerProcessor(int messageType, RemotingProcessor processor, ExecutorService executor) {
    Pair<RemotingProcessor, ExecutorService> pair = new Pair<>(processor, executor);
    this.processorTable.put(messageType, pair);
}

拿 Seata Server 来说,如在ServerBootStrap启动前,通过NettyRemotingServer#registerProcessor注册好消息处理器。不同消息对应的处理器的线程池也不同,也有一些消息没有专门指定业务线程池(没必要),情况如下:

private void registerProcessor() {
    // 1. registry on request message processor
    ServerOnRequestProcessor onRequestProcessor =
        new ServerOnRequestProcessor(this, getHandler());
    ShutdownHook.getInstance().addDisposable(onRequestProcessor);
    super.registerProcessor(MessageType.TYPE_BRANCH_REGISTER, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_BRANCH_STATUS_REPORT, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_BEGIN, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_COMMIT, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_LOCK_QUERY, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_REPORT, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_ROLLBACK, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_GLOBAL_STATUS, onRequestProcessor, messageExecutor);
    super.registerProcessor(MessageType.TYPE_SEATA_MERGE, onRequestProcessor, messageExecutor);
    // 2. registry on response message processor
    ServerOnResponseProcessor onResponseProcessor =
        new ServerOnResponseProcessor(getHandler(), getFutures());
    super.registerProcessor(MessageType.TYPE_BRANCH_COMMIT_RESULT, onResponseProcessor, branchResultMessageExecutor);
    super.registerProcessor(MessageType.TYPE_BRANCH_ROLLBACK_RESULT, onResponseProcessor, branchResultMessageExecutor);
    // 3. registry rm message processor
    RegRmProcessor regRmProcessor = new RegRmProcessor(this);
    super.registerProcessor(MessageType.TYPE_REG_RM, regRmProcessor, messageExecutor);
    // 4. registry tm message processor
    RegTmProcessor regTmProcessor = new RegTmProcessor(this);
    super.registerProcessor(MessageType.TYPE_REG_CLT, regTmProcessor, null);
    // 5. registry heartbeat message processor
    ServerHeartbeatProcessor heartbeatMessageProcessor = new ServerHeartbeatProcessor(this);
    super.registerProcessor(MessageType.TYPE_HEARTBEAT_MSG, heartbeatMessageProcessor, null);
}

3.5.2、处理消息

当 Seata Server 收到客户端发送的 RPC 消息后,会进入AbstractNettyRemotingServer.ServerHandler#channelRead中,在这里对消息类型简单判断后,委托给processMessage处理。

public void channelRead(final ChannelHandlerContext ctx, Object msg) throws Exception {
    if (!(msg instanceof RpcMessage)) {
        return;
    }
    // 收到消息后,委托给 processMessage 处理
    processMessage(ctx, (RpcMessage) msg);
}

processMessage中通过消息类型找到消息处理器进行业务层处理:

  1. 如果消息处理器有指定的业务线程池,在指定的业务线程池中处理消息
  2. 若消息处理器没有指定的业务线程池,则在 I/O 线程中直接处理。
protected void processMessage(ChannelHandlerContext ctx, RpcMessage rpcMessage) throws Exception {
    ...
    Object body = rpcMessage.getBody();
    if (body instanceof MessageTypeAware) {
        MessageTypeAware messageTypeAware = (MessageTypeAware) body;
        // 通过消息类型找到消息处理器
        final Pair<RemotingProcessor, ExecutorService> pair = this.processorTable.get((int) messageTypeAware.getTypeCode());
        if (pair != null) {
            // 如果消息处理器有指定的业务线程池
            if (pair.getSecond() != null) {
                try {
                    // 在指定的业务线程池中处理消息
                    pair.getSecond().execute(() -> {
                        ...
                        pair.getFirst().process(ctx, rpcMessage);
                        ...
                    });
                } catch (RejectedExecutionException e) {
                    ...
                }
            } else {
                try {
                    //若消息处理器没有指定的业务线程池,则在I/O现成中直接处理。
                    pair.getFirst().process(ctx, rpcMessage);
                } catch (Throwable th) {
                   ...
                }
            }
        } else {
          ...
        }
    } else {
        ...
    }
}

四、Seata client 端的 reactor 模式应用

Seata client 端也采用了 reactor 多线程模型,在初始化的时候有RmNettyRemotingClientTmNettyRemotingClient两个对象,分别会创建各自的 Bootstrap,RM 和 TM 各有自己的 I/O 线程池和业务线程池。

功能 线程池对象 备注
处理 I/O 事件 NettyClientBootstrap#eventLoopGroupWorker
处理业务消息 AbstractNettyRemoting#messageExecutor

源码里还有个NettyClientBootstrap#defaultEventExecutorGroup,没看出来哪里有用。TmNettyRemotingClient#getInstance()中构建了 TM 的业务线程池,赋值给NettyClientBootstrap#messageExecutor,同样RmNettyRemotingClient#getInstance()中构建了 RM 的业务线程池

4.1、NettyClientBootstrap#eventLoopGroupWorker

客户端TM、RM各自持有一个处理 I/O 事件的线程池,关键信息如下:

  • 线程数:1
  • 线程名字前缀:
    • TM:"NettyClientSelector_TMROLE"
    • RM:"NettyClientSelector_RMROLE"
// 单I/O线程
this.eventLoopGroupWorker = new NioEventLoopGroup(
//CONFIG.getInt("transport.threadFactory.clientSelectorThreadSize", 1)
selectorThreadSizeThreadSize,
new NamedThreadFactory(
    // CONFIG.getConfig("transport.threadFactory.clientSelectorThreadPrefix", "NettyClientSelector");
    // 再拼上角色后默认值为:"NettyClientSelector_TMROLE"
    getThreadPrefix(this.nettyClientConfig.getClientSelectorThreadPrefix()),
    //CONFIG.getInt("transport.threadFactory.clientSelectorThreadSize", 1)
    selectorThreadSizeThreadSize)
);

4.2、AbstractNettyRemoting#messageExecutor

TmNettyRemotingClient#getInstance()RmNettyRemotingClient#getInstance()创建各自的业务线程池,处理业务消息,配置并不相同。

1)TmNettyRemotingClient#getInstance()中所创建线程池的关键信息如下:

  • 线程数:默认值是 cpu 核数 *  2 ~ cpu 核数 * 2
  • keepAlive:Integer.MAX_VALUE 秒
  • 线程名字前缀:rpcDispatch_TMROLE
  • 队列长度:2000
  • 拒绝策略:runsOldestTaskPolicy(),饱和的情况下,添加新任务并由投递任务的线程运行最早的任务。
public static TmNettyRemotingClient getInstance() {
    if (instance == null) {
        synchronized (TmNettyRemotingClient.class{
            if (instance == null) {
                NettyClientConfig nettyClientConfig = new NettyClientConfig();
                // 自定义TM业务线程池
                final ThreadPoolExecutor messageExecutor = new ThreadPoolExecutor(
                        nettyClientConfig.getClientWorkerThreads(), // 默认是cpu核数 * 2
                        nettyClientConfig.getClientWorkerThreads(), // 默认是cpu核数 * 2
                        KEEP_ALIVE_TIME, TimeUnit.SECONDS,//Integer.MAX_VALUE;
                        new LinkedBlockingQueue<>(MAX_QUEUE_SIZE),//2000
                        new NamedThreadFactory(nettyClientConfig.getTmDispatchThreadPrefix(),// TM的线程名是:rpcDispatch_TMROLE
                                nettyClientConfig.getClientWorkerThreads()),// 默认是cpu核数 * 2
                        RejectedPolicies.runsOldestTaskPolicy());//添加新任务并由主线程运行最早的任务。
                instance = new TmNettyRemotingClient(nettyClientConfig, null, messageExecutor);
            }
        }
    }
    return instance;
}

2)RmNettyRemotingClient#getInstance() 中所创建线程池的关键信息如下:

  • 线程数:默认是 cpu 核数 * 2 ~ cpu 核数 * 2
  • keepAlive:Integer.MAX_VALUE 秒
  • 线程名字前缀:rpcDispatch_RMROLE
  • 队列长度:20000
  • 拒绝策略:CallerRunsPolicy(),饱和的情况下,调用者来执行该任务,即 Netty 的 I/O 线程。
public static RmNettyRemotingClient getInstance() {
    if (instance == null) {
        synchronized (RmNettyRemotingClient.class) {
            if (instance == null) {
                NettyClientConfig nettyClientConfig = new NettyClientConfig();
                // 自定义RM业务线程池
                final ThreadPoolExecutor messageExecutor = new ThreadPoolExecutor(
                        nettyClientConfig.getClientWorkerThreads(), // 默认是cpu核数 * 2
                        nettyClientConfig.getClientWorkerThreads(), // 默认是cpu核数 * 2
                        KEEP_ALIVE_TIME, TimeUnit.SECONDS,//Integer.MAX_VALUE;
                        new LinkedBlockingQueue<>(MAX_QUEUE_SIZE),//20000
                        new NamedThreadFactory(
                            nettyClientConfig.getRmDispatchThreadPrefix(),// RM的线程名是:rpcDispatch_RMROLE,
                            nettyClientConfig.getClientWorkerThreads()),// 默认是cpu核数 * 2
                    new ThreadPoolExecutor.CallerRunsPolicy());////饱和的情况下,调用者来执行该任务,即Netty的IO线程
                instance = new RmNettyRemotingClient(nettyClientConfig, null, messageExecutor);
            }
        }
    }
    return instance;
}

4.3、消息处理

TmNettyRemotingClientRmNettyRemotingClientinit()方法中会调用registerProcessor()方法注册各自的 RPC 消息处理器。收到 RPC 消息后就由这些处理器+对应的线程池做后续处理,消息的相关业务属性在后续的事务流程中介绍。

五、支撑特殊能力的业务线程池

1)AbstractNettyRemotingClient#mergeSendExecutorService

用于批量发送请求,多个消息合并,减少通信次数。实现逻辑比较清晰,当允许发送批量消息时,消息首先分桶保存到 basketMap,在一个周期性的无线循环中,把 basketMap 中的消息队列取出来,把每个队列的消息都放到 mergeMessage 中,最后把 mergeMessage 发送出去。

  • 线程数:1
  • 线程名前缀:”rpcMergeMessageSend“
  • AbstractNettyRemotingClient中功能相关的属性介绍:
    • Object mergeLock:发送请求的锁对象。
    • Map<Integer, MergeMessage> mergeMsgMap:当发送消息的类型是 MergeMessage,那么就将消息保存到 mergeMsgMap。
    • ConcurrentHashMap<String/*serverAddress*/, BlockingQueue<RpcMessage>> basketMap:当允许发送批量消息时,消息首先分桶保存到 basketMap,然后通过定时任务将保存 basketMap 的消息发送出去。basketMap 的是服务器的地址,value 是保存的发送个服务器的消息。按照地址分桶是将要发给同一个服务器的多个消息合并到一个 MergedWarpMessage后发送。
  • 有配置开关,默认值如下:
transport.enableTmClientBatchSendRequest=false
transport.enableRmClientBatchSendRequest=true
transport.enableTcServerBatchSendResponse=false

对应的关键代码逻辑如下:

  1. AbstractNettyRemotingClient#sendSyncRequest中,同步发送时将消息缓存起来,默认配置看只有 RM 开启了消息合并发送,另外同步发送超时设定,默认 TM 30 秒,RM 15 秒。按照 IP 地址分桶,同一个目标实例的消息才可以合并发送
public Object sendSyncRequest(Object msg) throws TimeoutException {
    String serverAddress = loadBalance(getTransactionServiceGroup(), msg);
    // 同步发送超时设定,默认 TM 30秒,RM 15秒
    long timeoutMillis = this.getRpcRequestTimeout();
    RpcMessage rpcMessage = buildRequestMessage(msg, ProtocolConstants.MSGTYPE_RESQUEST_SYNC);

    // send batch message
    // put message into basketMap, @see MergedSendRunnable
    // 默认只有RM开启了消息合并发送,TM 并未开启批发送
    if (this.isEnableClientBatchSendRequest()) {

        // send batch message is sync request, needs to create messageFuture and put it in futures.
        MessageFuture messageFuture = new MessageFuture();
        messageFuture.setRequestMessage(rpcMessage);
        messageFuture.setTimeout(timeoutMillis);
        futures.put(rpcMessage.getId(), messageFuture);

        // put message into basketMap
        // 按照目标地址分桶,同一个TC实例的消息才可以合并发送
        BlockingQueue<RpcMessage> basket = CollectionUtils.computeIfAbsent(basketMap, serverAddress,
            key -> new LinkedBlockingQueue<>());
        if (!basket.offer(rpcMessage)) {
            LOGGER.error("put message into basketMap offer failed, serverAddress:{},rpcMessage:{}",
                    serverAddress, rpcMessage);
            return null;
        }
        if (LOGGER.isDebugEnabled()) {
            LOGGER.debug("offer message: {}", rpcMessage.getBody());
        }
        // 通知合并发送线程 有消息要发送,醒来干活儿
        if (!isSending) {
            synchronized (mergeLock) {
                mergeLock.notifyAll();
            }
        }

        try {
            // 阻塞等待消息的响应。
            return messageFuture.get(timeoutMillis, TimeUnit.MILLISECONDS);
        } catch (Exception exx) {
            LOGGER.error("wait response error:{},ip:{},request:{}",
                exx.getMessage(), serverAddress, rpcMessage.getBody());
            if (exx instanceof TimeoutException) {
                throw (TimeoutException) exx;
            } else {
                throw new RuntimeException(exx);
            }
        }

    } else {
        // 不合并发送的话,就获取指定IP的channel,并立即发送。
        Channel channel = clientChannelManager.acquireChannel(serverAddress);
        return super.sendSync(channel, rpcMessage, timeoutMillis);
    }

}
  1. AbstractNettyRemotingClient#init中构建线程池 mergeSendExecutorService,在这个线程池中执行消息的批处理(消息合并、消息发送)。
public void init() {
    ...
    // 通过线程池有1个线程,执行消息合并发送
    if (this.isEnableClientBatchSendRequest()) {
        mergeSendExecutorService = new ThreadPoolExecutor(
            MAX_MERGE_SEND_THREAD,//1
            MAX_MERGE_SEND_THREAD,//1
            KEEP_ALIVE_TIME, TimeUnit.MILLISECONDS,
            new LinkedBlockingQueue<>(),
            new NamedThreadFactory(
                    //TM : rpcMergeMessageSend_TMROLE
                    //RM : rpcMergeMessageSend_RMROLE
                    //SERVER : rpcMergeMessageSend_SERVERROLE
                    getThreadPrefix(),
                    MAX_MERGE_SEND_THREAD)//1
        );
        mergeSendExecutorService.submit(new MergedSendRunnable());
    }
    super.init();
    clientBootstrap.start();
}
  1. 批处理任务 MergedSendRunnable中,实现了消息合并和消息发送
private class MergedSendRunnable implements Runnable {

    @Override
    public void run() {
        while (true) {
            //mergeLock 用于生产-消费的协作
            synchronized (mergeLock) {
                try {
                    // MAX_MERGE_SEND_MILLS = 1,还有线程休眠的效果
                    mergeLock.wait(MAX_MERGE_SEND_MILLS);
                } catch (InterruptedException e) {
                }
            }
            isSending = true;
            // 发送消息,消息是按照IP地址分组
            basketMap.forEach((address, basket) -> {
                if (basket.isEmpty()) {
                    return;
                }

                MergedWarpMessage mergeMessage = new MergedWarpMessage();
                //如果basket队列不为空,将其中的消息全取出来,添加到mergeMessage中
                while (!basket.isEmpty()) {
                    RpcMessage msg = basket.poll();
                    mergeMessage.msgs.add((AbstractMessage) msg.getBody());
                    mergeMessage.msgIds.add(msg.getId());
                }
                // debug 打印本次发送的消息个数和每个消息的Id,以及此时在futures中做超时管控的所有消息的Id,
                // 两个消息Id比对,可知道消息积压情况9666
                if (mergeMessage.msgIds.size() > 1) {
                    printMergeMessageLog(mergeMessage);
                }
                Channel sendChannel = null;
                try {
                    // 获取指定地址的channel对象,异步发送消息
                    // 发送批量消息是同步的请求,但是这里不需要得到返回的值,在消息保存到basketMap之前,已经创建了messageFuture了,
                    // 返回值将会从ClientOnResponseProcessor中得到
                    sendChannel = clientChannelManager.acquireChannel(address);
                    // 因为原始消息的发送已经加入过超时管控,所以批量发送环节不再需要加入额外的超时控制
                    AbstractNettyRemotingClient.this.sendAsyncRequest(sendChannel, mergeMessage);
                } catch (FrameworkException e) {
                    if (e.getErrcode() == FrameworkErrorCode.ChannelIsNotWritable && sendChannel != null) {
                        destroyChannel(address, sendChannel);
                    }
                    // fast fail
                    // 发生异常,快速将保存在mergeMessage的消息清理掉
                    for (Integer msgId : mergeMessage.msgIds) {
                        MessageFuture messageFuture = futures.remove(msgId);
                        if (messageFuture != null) {
                            messageFuture.setResultMessage(
                                new RuntimeException(String.format("%s is unreachable", address), e));
                        }
                    }
                    LOGGER.error("client merge call failed: {}", e.getMessage(), e);
                }
            });
            isSending = false;
        }
    }

2)AbstractNettyRemoting#timerExecutor

Netty 的 I/O 操作异步的,RPC 消息的发送操作会对应一个 Future 对象,在 Seata 中这个 Futrue 对象被封装为 MessageFuture,需同步发送的消息,其对应的 MessageFuture 被放入 map 缓存起来,当收到消息的 response 后,将消息从 map 中移除。AbstractNettyRemoting#timerExecutor里的这个线程定时巡检 map 中的消息,若超时未收到 response 则认定为发送超时。

  • 线程数:1
  • 线程名前缀:”timeoutChecker“
  • scheduleAtFixedRate :延迟 3 秒,频率 3 秒
  • AbstractNettyRemoting中的功能相关的属性介绍:
    • ScheduledExecutorService timerExecutor:执行定时任务,消息发送以后,到了过期时间还没有返回,则会对消息进行清理。
    • ConcurrentHashMap<Integer, MessageFuture> futures:保存着不同消息,timerExecutor 会清理 futures 中过期的消息。

对应的关键代码逻辑如下:

  1. 构建定时任务的线程池 AbstractNettyRemoting#timerExecutor,只用 1 个线程
/**
 * 定时器,用于巡检消息的发送是否超时
 */

protected final ScheduledExecutorService timerExecutor = new ScheduledThreadPoolExecutor(1,
    new NamedThreadFactory("timeoutChecker"1true));
  1. 通过 AbstractNettyRemoting#sendSync同步发送消息,构建 MessageFuture并放入 futures这个 map 中,发送过程配置监听器 用于处理 channel 异常,指定失败原因并从 futures中移除,还要销毁 channel
protected Object sendSync(Channel channel, RpcMessage rpcMessage, long timeoutMillis) throws TimeoutException {
    ...
    // 构建 MessageFuture
    MessageFuture messageFuture = new MessageFuture();
    messageFuture.setRequestMessage(rpcMessage);
    messageFuture.setTimeout(timeoutMillis);
    // 放入 futures 这个map中
    futures.put(rpcMessage.getId(), messageFuture);
    //检查通道是否可以写
    channelWritableCheck(channel, rpcMessage.getBody());
    String remoteAddr = ChannelUtil.getAddressFromChannel(channel);
    //在请求发送之前执行钩子
    doBeforeRpcHooks(remoteAddr, rpcMessage);
    // 发送请求,并配置监听器 用于处理channel异常
    channel.writeAndFlush(rpcMessage).addListener((ChannelFutureListener) future -> {
        // 这里响应不成功,基本是channel不正常了
        if (!future.isSuccess()) {
            //移除消息
            MessageFuture messageFuture1 = futures.remove(rpcMessage.getId());
            if (messageFuture1 != null) {
                messageFuture1.setResultMessage(future.cause());
            }
            //响应不成功,则销毁channel
            destroyChannel(future.channel());
        }
    });
    ...
    //获取响应结果
    Object result = messageFuture.get(timeoutMillis, TimeUnit.MILLISECONDS);
    //响应之后执行钩子
    doAfterRpcHooks(remoteAddr, rpcMessage, result);
    ...
}
  1. 正常收到 response 后,给 MessageFuture对象赋值,从 futures中移除,如 ClientOnResponseProcessor#process中的实现
@Override
public void process(ChannelHandlerContext ctx, RpcMessage rpcMessage) throws Exception {
  ...
  // 从futures中移除
  MessageFuture messageFuture = futures.remove(rpcMessage.getId());
  if (messageFuture != null) {
      // 赋值结果
      messageFuture.setResultMessage(rpcMessage.getBody());
  }
}
  1. AbstractNettyRemoting#init中开启定时任务,巡检出 futures 这个 map 中的超时对象后从 futures 中移除,不再检查,并指定结果为 TimeoutException
public void init() {
    // 检测消息同步发送(sendSync(xxx))是否超时,
    // 定时任务默认是延迟3秒,间隔3秒
    timerExecutor.scheduleAtFixedRate(new Runnable() {
        @Override
        public void run() {
            for (Map.Entry<Integer, MessageFuture> entry : futures.entrySet()) {
                MessageFuture future = entry.getValue();
                if (future.isTimeout()) {
                    // 如果过期了则将发送结果设置为TimeoutException
                    // 从futures中移除,不再检查
                    futures.remove(entry.getKey());
                    RpcMessage rpcMessage = future.getRequestMessage();
                    future.setResultMessage(new TimeoutException(String
                        .format("msgId: %s ,msgType: %s ,msg: %s ,request timeout", rpcMessage.getId(), String.valueOf(rpcMessage.getMessageType()), rpcMessage.getBody().toString())));
                    if (LOGGER.isDebugEnabled()) {
                        LOGGER.debug("timeout clear future: {}", entry.getValue().getRequestMessage().getBody());
                    }
                }
            }

            nowMills = System.currentTimeMillis();
        }
    }, TIMEOUT_CHECK_INTERVAL, TIMEOUT_CHECK_INTERVAL, TimeUnit.MILLISECONDS);
}

3)还有线程池跟服务注册发现和建连相关,会后边篇章再介绍。

六、最后

我是石页兄,如果这篇文章对您有帮助,或者有所启发的话,欢迎关注笔者的微信公众号【 架构染色 】进行交流和学习。您的支持是我坚持写作最大的动力。

参考并感谢

  • Netty源码剖析与实战
  • Netty深入剖析
  • Netty 核心原理剖析与 RPC 实践



点赞收藏
石页兄
请先登录,查看5条精彩评论吧
快去登录吧,你将获得
  • 浏览更多精彩评论
  • 和开发者讨论交流,共同进步

为你推荐

测试Activemq artemis队列生产消费ack场景优化版本

测试Activemq artemis队列生产消费ack场景优化版本

两个例子带你入门 Disruptor

两个例子带你入门 Disruptor

数据库系列:前缀索引和索引长度的取舍

数据库系列:前缀索引和索引长度的取舍

深入了解 CPU 的型号、代际架构与微架构

深入了解 CPU 的型号、代际架构与微架构

数据库系列:聊聊MySQL并发控制

数据库系列:聊聊MySQL并发控制

数据库系列:事务的4种隔离级别

数据库系列:事务的4种隔离级别

6
5
