使用的成本越低，内部封装越复杂；

一、Tomcat集成

1、依赖层级

在SpringBoot框架的web依赖包中，引入的是内嵌Tomcat组件，基于SpringBoot的版本，Tomcat集成的是9.0版本；

<!-- 1、项目工程依赖 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
    <version>2.2.5.RELEASE</version>
</dependency>

<!-- 2、starter-web依赖 -->
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-tomcat</artifactId>
  <version>2.2.5.RELEASE</version>
  <scope>compile</scope>
</dependency>

<!-- 3、starter-tomcat依赖 -->
<dependency>
  <groupId>org.apache.tomcat.embed</groupId>
  <artifactId>tomcat-embed-core</artifactId>
  <version>9.0.31</version>
  <scope>compile</scope>
</dependency>

2、自动化配置

在SpringBoot框架的自动配置类中，Web项目中不显式更换其他服务依赖时，默认提供了对Tomcat服务的管理；

@ConditionalOnWebApplication(type = Type.SERVLET)
@EnableConfigurationProperties(ServerProperties.class)
@Import({ ServletWebServerFactoryAutoConfiguration.BeanPostProcessorsRegistrar.class,
		ServletWebServerFactoryConfiguration.EmbeddedTomcat.class})
public class ServletWebServerFactoryAutoConfiguration {

	@Bean
	@ConditionalOnClass(name = "org.apache.catalina.startup.Tomcat")
	public TomcatServletWebServerFactoryCustomizer tomcatServletWebServerFactoryCustomizer(
			ServerProperties serverProperties) {
		return new TomcatServletWebServerFactoryCustomizer(serverProperties);
	}
}

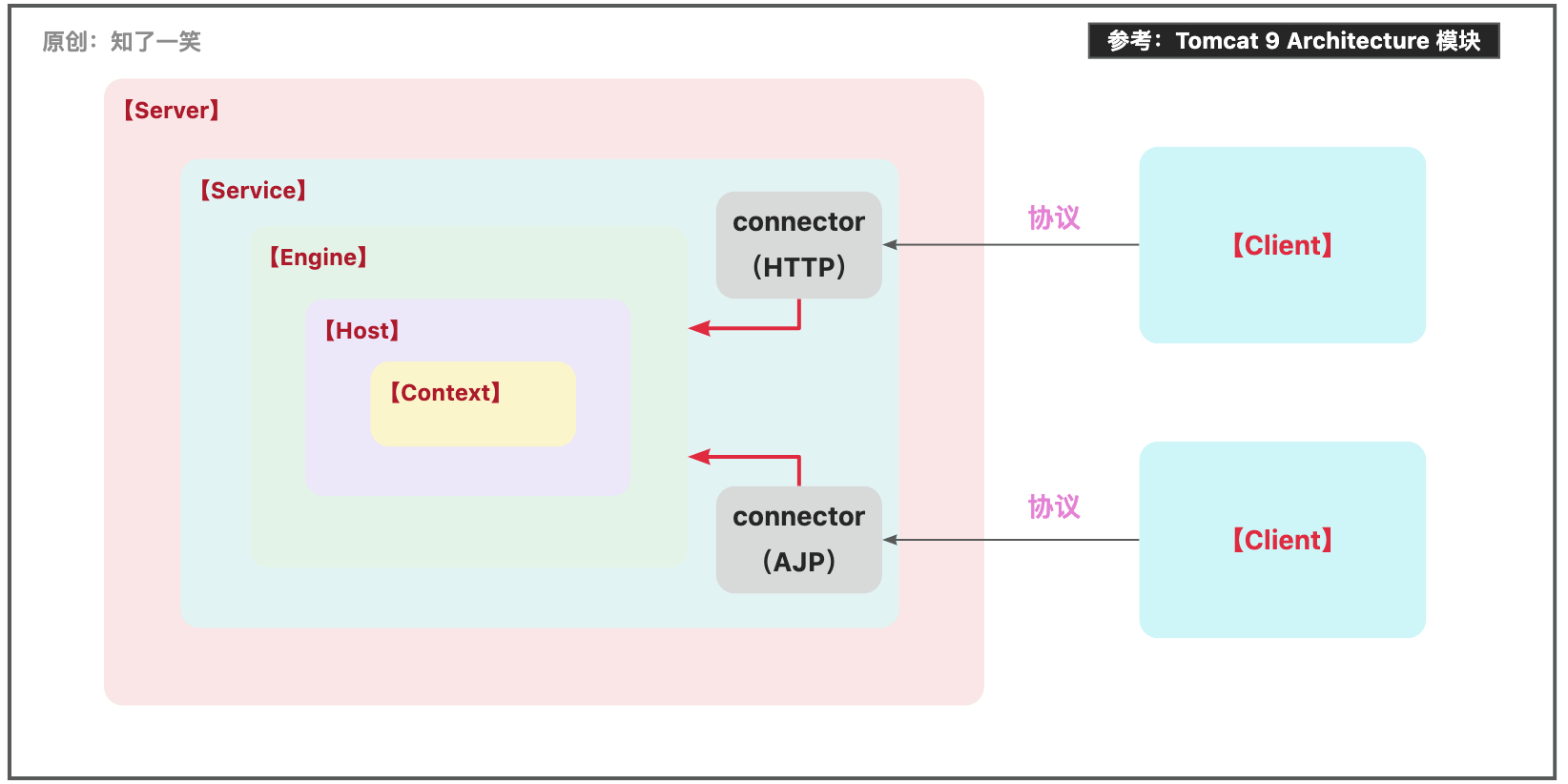

二、Tomcat架构

Server：代表整个Tomcat容器；

Service：服务器内部的中间组件，将一个或多个Connector绑定到一个Engine上;

Engine：表示特定服务的请求处理管道，接收Connector的请求并响应；

Host：网络主机名称；

Connector：连接器处理与客户端的通信；

Context：代表一个Web应用程序的上下文；

参考Tomcat9.0版本的核心组件描述，对于框架有大致的了解后，再去分析集成原理，会更容易把握主线逻辑；

三、Tomcat配置

1、基础配置

在配置文件中，对Tomcat做一些基础性的设置，查看下面的配置类可以知道，这些属性存在默认值；

server:
  port: 8082                # 端口号
  tomcat:                   # Tomcat组件
    uri-encoding: UTF-8     # URI编码
    max-threads: 100        # 最大工作线程
    min-spare-threads: 10   # 最小工作线程

2、属性配置类

在服务配置中，提供多种服务器的适配，像Tomcat、Jetty、Netty、Undertow，从策略上看，配置分为公共属性以及各种服务器的适配属性；

更多配置信息，可以参考完整的源码和注释说明；

@ConfigurationProperties(prefix = "server", ignoreUnknownFields = true)
public class ServerProperties {
    private Integer port;
    public static class Tomcat {
        private Charset uriEncoding = StandardCharsets.UTF_8;
        private int maxThreads = 200;
        private int minSpareThreads = 10;
    }
}

3、配置加载分析

• 基于配置的属性，定制化管理Tomcat服务的信息；

@ConfigurationProperties(prefix = "server", ignoreUnknownFields = true)
public class ServerProperties {
    private Integer port;
    public static class Tomcat {
        private Charset uriEncoding = StandardCharsets.UTF_8;
        private int maxThreads = 200;
        private int minSpareThreads = 10;
    }
}

• TomcatWeb服务工厂，这里在创建WebServer时，使用的是Tomcat，需要适当的了解一下Tomcat架构；

public class TomcatServletWebServerFactory extends AbstractServletWebServerFactory
        implements ConfigurableTomcatWebServerFactory, ResourceLoaderAware {
    @Override
    public WebServer getWebServer(ServletContextInitializer... initializers) {
        Tomcat tomcat = new Tomcat();
        Connector connector = new Connector(this.protocol);
        connector.setThrowOnFailure(true);
        tomcat.getService().addConnector(connector);
        customizeConnector(connector);
        tomcat.setConnector(connector);
        tomcat.getHost().setAutoDeploy(false);
        configureEngine(tomcat.getEngine());
        prepareContext(tomcat.getHost(), initializers);
        return getTomcatWebServer(tomcat);
    }
}

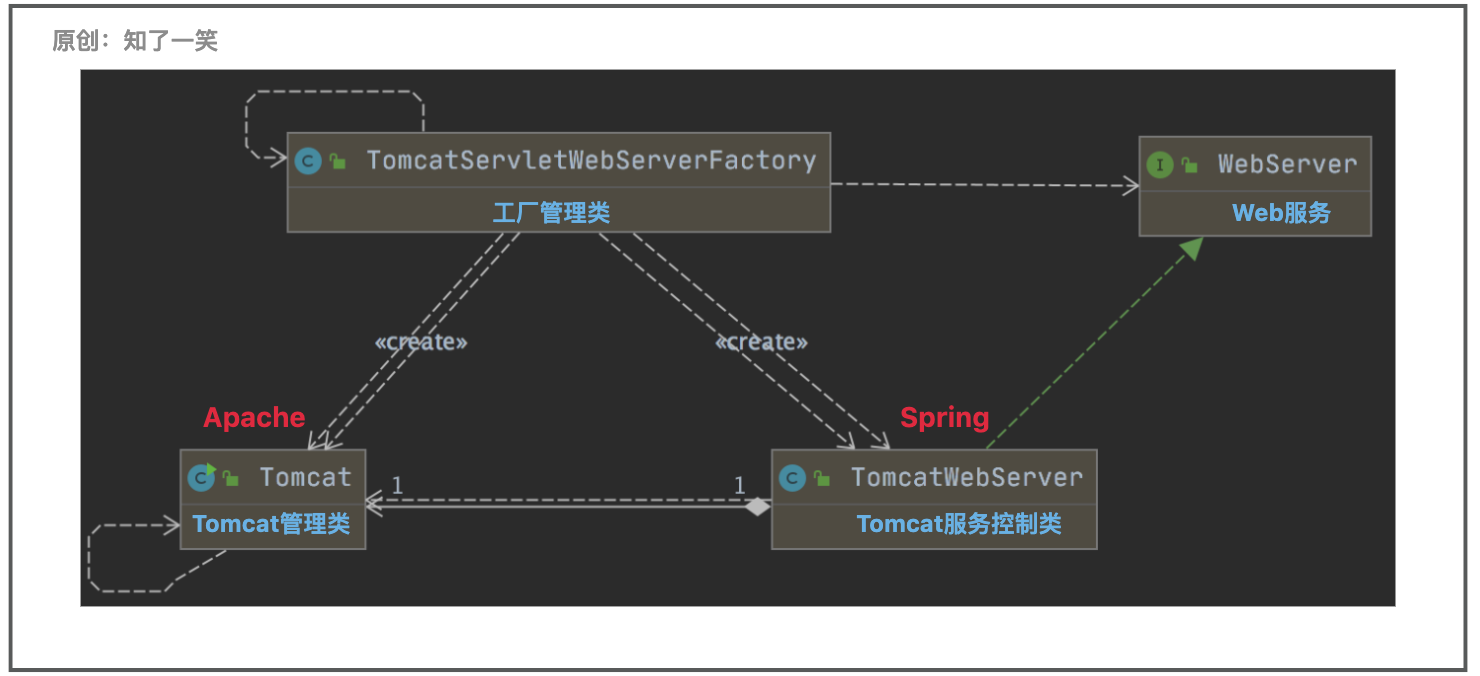

四、周期管理方法

1、控制类

• WebServer的简单接口，只声明端口获取，服务启动和停止相关方法；

public interface WebServer {

	// 获取监听的端口
	int getPort();

	// 服务启动
	void start() throws WebServerException;

	// 服务停止
	void stop() throws WebServerException;
}

• SpringBoot中，Tomcat服务核心控制类，通过TomcatServletWebServerFactory工厂类创建，对Tomcat生命周期的管理提供了一层包装；

public class TomcatWebServer implements WebServer {

    private final Tomcat tomcat;

    private final Map<Service, Connector[]> serviceConnectors = new HashMap<>();
}

• Apache组件中，轻量级Tomcat启动器，提供了Tomcat基础配置，比如默认的Port和HostName，以及生命周期管理的方法，TomcatWebServer类中调用的就是该API中的具体方法；

public class Tomcat {

    protected Server server;
    protected int port = 8080;
    protected String hostname = "localhost";

    // 初始化服务
    public void init() throws LifecycleException {
        getServer();
        server.init();
    }

    // 启动服务
    public void start() throws LifecycleException {
        getServer();
        server.start();
    }

    // 停止服务
    public void stop() throws LifecycleException {
        getServer();
        server.stop();
    }
}

2、核心方法

2.1 初始化，初始化时，调用Apache-Tomcat类中启动方法；

public class TomcatWebServer implements WebServer {
    /**
     * 初始化方法
     */
    private void initialize() throws WebServerException {
        // 控制台日志
        logger.info("Tomcat initialized with port(s): " + getPortsDescription(false));
        synchronized (this.monitor) {
            // 调用Apache-Tomcat类中启动方法
            this.tomcat.start();
        }
    }
}

2.2 启动，在初始化的方法中，调用的Tomcat启动方法，这里对状态进行校验并输出日志；

public class TomcatWebServer implements WebServer {
    /**
     * 启动方法
     */
    public void start() throws WebServerException {
        synchronized (this.monitor) {
            if (this.started) {
                return;
            }
            checkThatConnectorsHaveStarted();
            // 启动状态的标识
            this.started = true;
            // 控制台日志
            logger.info("Tomcat started on port(s): " + getPortsDescription(true) + " with context path '"
                    + getContextPath() + "'");
        }
    }
}

2.3 停止，在组件生命周期的常规管理逻辑中，停止服务之后进行销毁动作的执行，其中自然涉及到多个状态标识的转换；

public class TomcatWebServer implements WebServer {
    /**
     * 停止方法
     */
    public void stop() throws WebServerException {
        synchronized (this.monitor) {
            // 状态变化
            boolean wasStarted = this.started;
            this.started = false;
            // Tomcat服务停止
            stopTomcat();
            this.tomcat.destroy();
        }
    }
}

五、参考源码

编程文档：
https://gitee.com/cicadasmile/butte-java-note

应用仓库：
https://gitee.com/cicadasmile/butte-flyer-parent
