eBPF verifier验证器与编译器inline内联

笔者在二月份编写eCapture的GoTls密钥捕获功能时，遇到了一个小bug，就是在UBUNTU 21.04的Linux上运行时，遇到eBPF verifier的报错，无法启动，笔者后来通过启用always inline解决了这个问题。

我觉得，这是一个比较好的编写eBPF的技巧案例，决定把详细排查过程、原因、修复方法一起分享出来，奈何事情比较忙，一直没时间，拖延了一个多月，这个周末，咬牙立Flag，整理出来，分享给大家。

报错详情

报错的eCapture代码是aa0b86ea^[1]，在ubuntu 20.04上，使用make nocore编译运行，则一切正常。若在ubuntu 21.04以及以后版本编译运行，则出现如下错误：

tls_2023/03/24 19:44:20 EBPFProbeGoTLS BPF bytecode filename:user/bytecode/gotls_kern.o
tls_2023/03/24 19:44:21 EBPFProbeGoTLS module run failed, [skip it]. error:error:program gotls_text_register: load program: invalid argument: Arg#0 type PTR in gotls_text() is not supported yet. (2 line(s) omitted) , couldn't load eBPF programs, cs:&{map[events:PerfEventArray(keySize=0, valueSize=0, maxEntries=0, flags=0) gte_context:LRUHash(keySize=8, valueSize=4136, maxEntries=2048, flags=0) gte_context_gen:Array(keySize=4, valueSize=4136, maxEntries=1, flags=0)] map[gotls_text_register:0xc0003f6630 gotls_text_stack:0xc0003f66c0] 0xc000072f40 LittleEndian}

当然，把ubuntu 20.04上编译的版本拿到21.04上运行，也是如上错误。

关键信息

很显然，重点的错误是下面这句error:error:program gotls_text_register: load program: invalid argument: Arg#0 type PTR in gotls_text() is not supported yet. (2 line(s) omitted) 。

eCapture是使用了gojue/ebpfmanager这个纯Go的ebpf类库来管理，里面是使用了 cilium/ebpf类库实现syscall eBPF调用。通过分析定位，在相应的代码处打日志，则会看到详细的报错信息，如下：

invalid argument
Validating gotls_text() func#1...
Arg#0 type PTR in gotls_text() is not supported yet.
processed 0 insns (limit 1000000) max_states_per_insn 0 total_states 0 peak_states 0 mark_read 0

继续跟进debug，确定报错信息来自cilium/ebpf类库中errors包内的323行，变量 logBuf ，当调用sys.ProgLoad加载eBPF程序时报错。

// internal/errors.go  #line 323
 var err2 error
 if !opts.LogDisabled && opts.LogLevel == 0 {
  logBuf = make([]byte, opts.LogSize)
  attr.LogLevel = LogLevelBranch
  attr.LogSize = uint32(len(logBuf))
  attr.LogBuf = sys.NewSlicePointer(logBuf)

  _, err2 = sys.ProgLoad(attr)
 }

重点的报错内容为Arg#0 type PTR in gotls_text() is not supported yet.，而这段报错是来自内核的BPF验证器。

在内核代码中，这段报错是来自 btf_prepare_func_args^[2]函数，功能为将函数的BTF转换为bpf_reg_state，无法转换BTF时，则返回EINVAL。即本次bug的现象。

该函数触发本次报错的代码如下：

/* Convert BTF function arguments into verifier types.
 * Only PTR_TO_CTX and SCALAR are supported atm.
 */
for (i = 0; i < nargs; i++) {
  t = btf_type_by_id(btf, args[i].type);
  while (btf_type_is_modifier(t))
    t = btf_type_by_id(btf, t->type);
  if (btf_type_is_int(t) || btf_type_is_enum(t)) {
    reg[i + 1].type = SCALAR_VALUE;
    continue;
  }
  if (btf_type_is_ptr(t) &&
      btf_get_prog_ctx_type(log, btf, t, prog_type, i)) {
    reg[i + 1].type = PTR_TO_CTX;
    continue;
  }
  bpf_log(log, "Arg#%d type %s in %s() is not supported yet.\n",
    i, btf_kind_str[BTF_INFO_KIND(t->info)], tname);
  return -EINVAL;
}

如注释内容，将BTF函数参数转换为验证器类型。目前仅支持PTR_TO_CTX和SCALAR。

问题在哪里？

很好理解，看gotls_text这个函数代码，Arg#0即struct pt_regs *ctx，而这个参数实际上是PTR_TO_CTX这个类型，但依然没通过验证器的验证。

int gotls_text(struct pt_regs *ctx, bool is_register_abi) {
   // ...
}

SEC("uprobe/gotls_text_register")
int gotls_text_register(struct pt_regs *ctx) {
  return gotls_text(ctx, true);
}

SEC("uprobe/gotls_text_stack")
int gotls_text_stack(struct pt_regs *ctx) {
  return gotls_text(ctx, false);
}

显然，内核编译的 btf_vmlinux是不正确的，eBPF验证器无法确定上下文指针的类型，并将struct pt_regs *ctx作为PTR，而非真正的PTR_TO_CTX 。

btf_vmlinux为什么损坏，我不知道。继续排查下去会花费我很多时间、精力。所以，暂时跳过查找根因这个方向，转向跳过验证器方法。

不过，在笔者今天写这篇文章时，发现cilium社区这两天也遇到这个问题了，在bpf: inline test functions with ctx as input #24662^[3] 这个issue里，开发者也认为这是内核编译时遇到错误了，大概是pahole 或 gcc 的问题。

探索解决思路

正确的解决办法应该是定位出btf_vmlinux损坏的原因，但这事会特别复杂、特别漫长，涉及UBUNTU的内核编译问题排查，重现成本会很高。为此，我想尝试找到规避这个问题的方法，比如不进入BTF的BPF verifier验证器。

为什么会被eBPF verifier验证

继续通过内核函数 btf_prepare_func_args^[4] 继续跟进的话，会看到是do_check_subprogs()函数在验证所有ebpf progs。

/* Verify all global functions in a BPF program one by one based on their BTF.
 * All global functions must pass verification. Otherwise the whole program is rejected.
 * Consider:
 * int bar(int);
 * int foo(int f)
 * {
 *    return bar(f);
 * }
 * int bar(int b)
 * {
 *    ...
 * }
 * foo() will be verified first for R1=any_scalar_value. During verification it
 * will be assumed that bar() already verified successfully and call to bar()
 * from foo() will be checked for type match only. Later bar() will be verified
 * independently to check that it's safe for R1=any_scalar_value.
 */
static int do_check_subprogs(struct bpf_verifier_env *env) {
  // ...
}

正如函数的注释所写，根据BTF对BPF程序中的所有全局函数逐个进行验证。所有全局函数都必须通过验证，否则整个程序将被拒绝。

在验证过程中，会先验证foo()，验证时会假定bar()已经通过了验证，并且只会检查从foo()调用bar()的类型匹配性。之后，会单独验证bar()，以检查当R1=any_scalar_value时是否安全。

回到我的代码写法，即gotls_text_register调用了gotls_text函数，所以，gotls_text函数也会被eBPF 验证器再验证一次。

灵机一动

既然是独立的函数会被验证，那么我不拆分函数呗，但考虑到gotls_text函数是公用部分，编写上还是要剥离出来，降低维护成本。显然，用编译器inline内联呗。

为此，我在ubuntu 20.04、21.04上分别验证了no_inline、inline两种模式的情况，并导出BPF字节码文件的汇编码逐一验证。

no_inline

ubuntu 20.04编译

没有自动inline，但不报错，可正常运行。

把程序放到21.04上，则报错

tls_2023/03/27 16:18:57 EBPFProbeGoTLS module run failed, [skip it]. error:error:program gotls_text_register: load program: invalid argument: Arg#0 type PTR in gotls_text() is not supported yet. (2 line(s) omitted) , couldn't load eBPF programs,

ubuntu 21.04编译

没有自动inline，但报错，运行失败

tls_2023/03/27 16:18:57 EBPFProbeGoTLS module run failed, [skip it]. error:error:program gotls_text_register: load program: invalid argument: Arg#0 type PTR in gotls_text() is not supported yet. (2 line(s) omitted) , couldn't load eBPF programs,

将21.04上编译的版本，运行报错，但放到20.04上运行，则正常。

将20.04上编译、运行正常的程序，放到21.04上，也依旧会报错。

可以确定是内核BPF验证器增加了相关验证。

见[bpf-next,3/6] bpf: Introduce function-by-function verification^[5]

inline

关闭inline内联

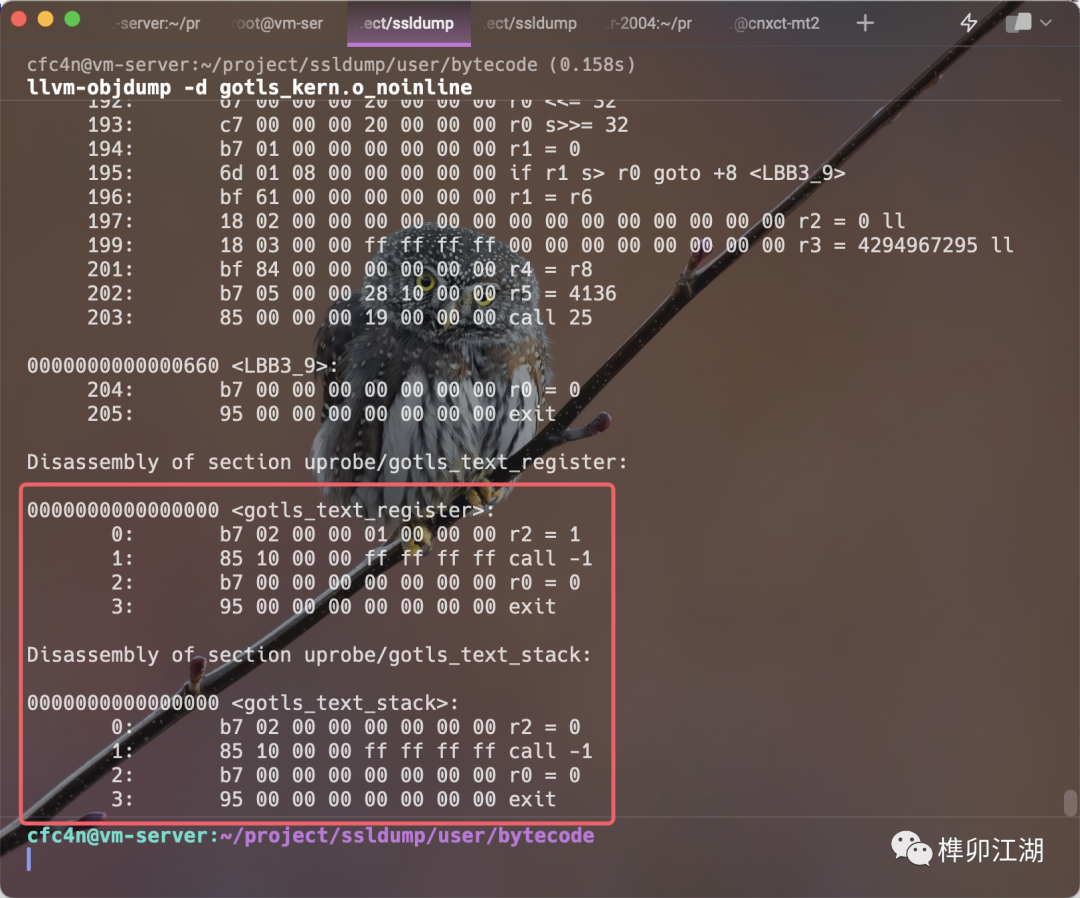

gotls_text 关闭用inline内联后，可以看到反汇编后的机器码：

0000000000000248 <gotls_text>:
      73:	bf 16 00 00 00 00 00 00	r6 = r1
      74:	15 02 1f 00 00 00 00 00	if r2 == 0 goto +31 <LBB3_2>
      75:	b7 01 00 00 28 00 00 00	r1 = 40
      76:	bf 63 00 00 00 00 00 00	r3 = r6
      // ...
     104:	85 00 00 00 71 00 00 00	call 113
     105:	05 00 1f 00 00 00 00 00	goto +31 <LBB3_3>

gotls_text_register调用者的反汇编：

Disassembly of section uprobe/gotls_text_register:

0000000000000000 <gotls_text_register>:
       0:	b7 02 00 00 01 00 00 00	r2 = 1
       1:	85 10 00 00 ff ff ff ff	call -1
       2:	b7 00 00 00 00 00 00 00	r0 = 0
       3:	95 00 00 00 00 00 00 00	exit

编译器自动inline内联

当gotls_text 内函数较小时，则被clang inline，比如注释掉函数后面几行。

int gotls_text(struct pt_regs *ctx, bool is_register_abi) {
    s32 record_type, len;
    const char *str;
    void * record_type_ptr;
    void * len_ptr;
    record_type_ptr = (void *)go_get_argument(ctx, is_register_abi, 2);
    bpf_probe_read_kernel(&record_type, sizeof(record_type), (void *)&record_type_ptr);
    str = (void *)go_get_argument(ctx, is_register_abi, 3);
    len_ptr = (void *)go_get_argument(ctx, is_register_abi, 4);
    bpf_probe_read_kernel(&len, sizeof(len), (void *)&len_ptr);

    debug_bpf_printk("gotls_text record_type:%d\n", record_type);
    if (record_type != recordTypeApplicationData) {
        return 0;
    }
 // ... 以下代码都注视掉
    return 0;
}

从BPF 汇编可以看到，虽然gotls_text函数依然存在，但是gotls_text_register已经内联了他的内容。

llvm-objdump -d gotls_kern.o

gotls_kern.o:	file format elf64-bpf


Disassembly of section .text:

0000000000000248 <gotls_text>:
      73:	bf 16 00 00 00 00 00 00	r6 = r1
      74:	15 02 1e 00 00 00 00 00	if r2 == 0 goto +30 <LBB3_2>
      75:	b7 01 00 00 28 00 00 00	r1 = 40
      76:	bf 63 00 00 00 00 00 00	r3 = r6
      77:	0f 13 00 00 00 00 00 00	r3 += r1
      78:	bf a1 00 00 00 00 00 00	r1 = r10
      79:	07 01 00 00 f8 ff ff ff	r1 += -8
      80:	b7 02 00 00 08 00 00 00	r2 = 8
      81:	85 00 00 00 71 00 00 00	call 113
      82:	79 a1 f8 ff 00 00 00 00	r1 = *(u64 *)(r10 - 8)
      ...
Disassembly of section uprobe/gotls_text_register:

0000000000000000 <gotls_text_register>:
       0:	bf 16 00 00 00 00 00 00	r6 = r1
       1:	b7 01 00 00 28 00 00 00	r1 = 40
       2:	bf 63 00 00 00 00 00 00	r3 = r6
       3:	0f 13 00 00 00 00 00 00	r3 += r1
       4:	bf a1 00 00 00 00 00 00	r1 = r10
       5:	07 01 00 00 f8 ff ff ff	r1 += -8
       6:	b7 02 00 00 08 00 00 00	r2 = 8
       7:	85 00 00 00 71 00 00 00	call 113
       8:	79 a1 f8 ff 00 00 00 00	r1 = *(u64 *)(r10 - 8)
       9:	7b 1a e8 ff 00 00 00 00	*(u64 *)(r10 - 24) = r1
      10:	bf a1 00 00 00 00 00 00	r1 = r10
      11:	07 01 00 00 f4 ff ff ff	r1 += -12
      12:	bf a3 00 00 00 00 00 00	r3 = r10
      ...

手动inline

可以通过__always_inline 关键字，手动让编译器对这块代码进行内联。

static __always_inline int gotls_text(struct pt_regs *ctx, bool is_register_abi) {
    s32 record_type, len;
    const char *str;
  // ...
}

最终的反汇编情况，与 自动inline一样，并且可以支持更多行数的代码。

解决方法

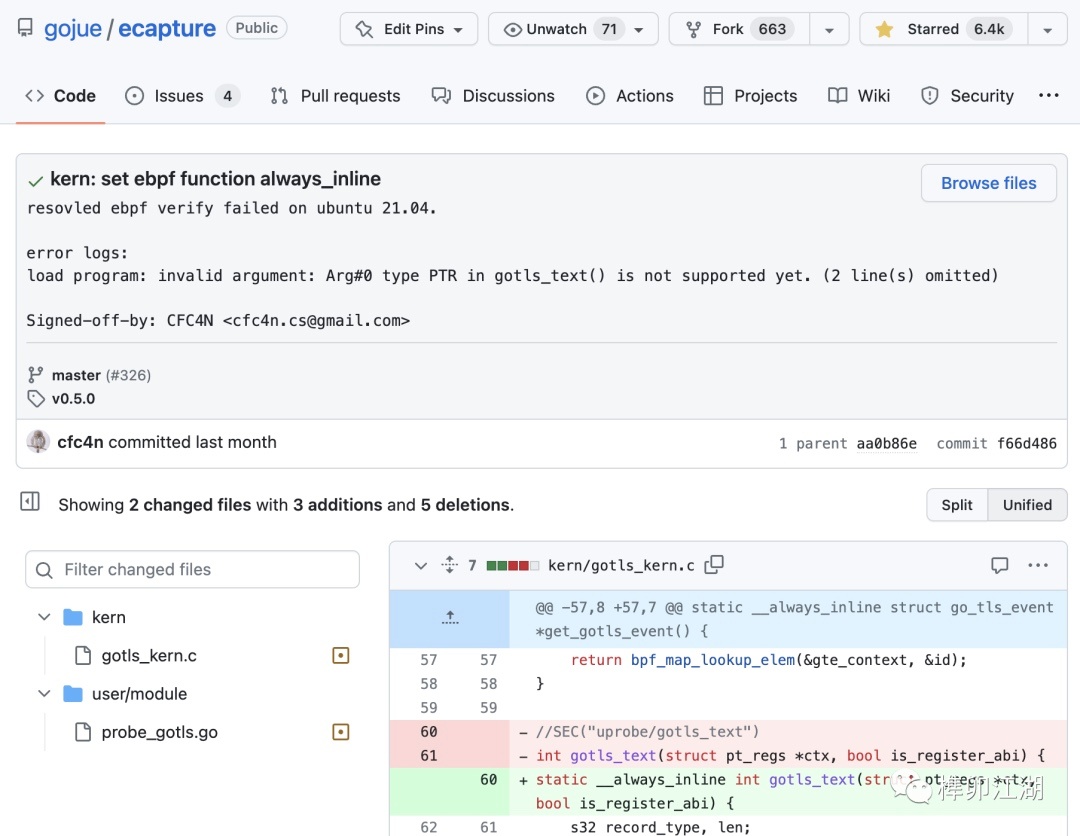

经过前面的验证，解决办法就是__always_inline关键字启用编译器内联，跳过eBPF verifier的验证。

总结

经过笔者的验证，可以看出几个问题

ubuntu 20.04的5.4内核中，eBPF verifier未启用对被调用子函数的参数类型判断。
ubuntu 21.04的5.11内核中，eBPF verifier启用了对被调用子函数的参数类型判断。
ubuntu 21.04的5.11内核中， btf_vmlinux文件有问题，大概编译内核时遇到错误了。
clang会对较短的子函数进行自动inline内联，具体的行数阈值我也不清楚。

编译器内联inline能很好的规避eBPF verifier的检查，建议默认开启。

其他

另外，笔者在解决这个问题时，也搜到几个类似的案例，虽然报错信息、排查思路不一样，但都是通过启用__always_inline来解决的，供参考。

Always Use always_inline In BPF Programs^[6]

CI: ebpf unit tests fail with Ubuntu 20.04.3 kernel 5.4 #24051^[7]

[译] LLVM eBPF 汇编编程（2020）^[8]

参考资料

aa0b86ea: https://github.com/gojue/ecapture/commit/aa0b86ea5eec189df95be0d3e99d31261fd44b51

btf_prepare_func_args: https://elixir.bootlin.com/linux/v5.11/source/kernel/bpf/btf.c#L5479

bpf: inline test functions with ctx as input #24662: https://github.com/cilium/cilium/pull/24662

btf_prepare_func_args: https://elixir.bootlin.com/linux/v5.11/source/kernel/bpf/btf.c#L5479

[bpf-next,3/6] bpf: Introduce function-by-function verification: https://patchwork.ozlabs.org/project/netdev/patch/20200108072538.3359838-4-ast@kernel.org/

Always Use always_inline In BPF Programs: https://hechao.li/2019/03/07/Always-Use-always_inline-In-BPF-Programs/

CI: ebpf unit tests fail with Ubuntu 20.04.3 kernel 5.11 #24051: https://github.com/cilium/cilium/issues/24051

[译] LLVM eBPF 汇编编程（2020）: https://arthurchiao.art/blog/ebpf-assembly-with-llvm-zh/
