浅析 SpringBoot FatJar 机制的设计与实现

大家好，我是石页兄

一、概述

SpringBoot FatJar 的设计，打破了标准 jar 的结构，在 jar 包内携带了其所依赖的 jar 包，通过在标准 jar 包中指定的 Main-Class 的 main 方法启动后，创建自己的类加载器，来识别、加载、运行其非规范的目录下的代码（BOOT-INF/classes/...）和依赖（BOOT-INF/lib/...）。BOOT-INF/classes/ 目录下有 SpringBoot 上下文的启动类的 class 文件，自定义类加载器加载这个启动类后，开始进入 SpringBoot 的上下文中运行我们所写的程序代码。执行的流程可概括为：

通过 java -jar xxx.jar 启动应用
执行 xxx.jar 中 META-INF/MANIFEST.MF 里 Main-Class 所指定的 JarLauncher 类的 main 方法
main 方法中创建自定义的 ClassLoader 即 LaunchedURLClassLoader，并将其设置为线程上下文类加载器
由 LaunchedURLClassLoader 加载 META-INF/MANIFEST.MF 里 Start-Class 所指定的 SpringBoot 应用的启动类（在 BOOT-INF/classes/目录下），调用其 main 方法，开始执行 SpringApplication.run(...)

二、标准的 jar 包结构

打开 Java 的 jar 文件我们经常可以看到文件中包含着一个META-INF目录，这个目录下会有一些文件，其中必有一个MANIFEST.MF，这个文件描述了该 Jar 文件的很多信息其中 Main-Class 定义 Jar 文件的入口类，该类必须是一个可执行的类，一旦定义了该属性即可通过 java -jar xxx.jar来运行该 jar 文件。

在生产环境中，是使用java -jar xxx.jar 的方式来运行 SpringBoot 程序。这种情况下，SpringBoot 应用真实的启动类并不是我们所定义的带有 main 方法的启动类，而是其内置的 JarLauncher 类。查看 SpringBoot 所打成的 fat jar，其 Main-Class 是org.springframework.boot.loader.JarLauncher，这便是微妙之处。

Spring-Boot-Version: 2.1.3.RELEASE
Main-Class: org.springframework.boot.loader.JarLauncher
Start-Class: com.rock.springbootlearn.SpringbootLearnApplication
Spring-Boot-Classes: BOOT-INF/classes/
Spring-Boot-Lib: BOOT-INF/lib/
Build-Jdk: 1.8.0_131

JAR 包中的 MANIFEST.MF 文件详解以及编写规范^[1]

三、探索 JarLauncher

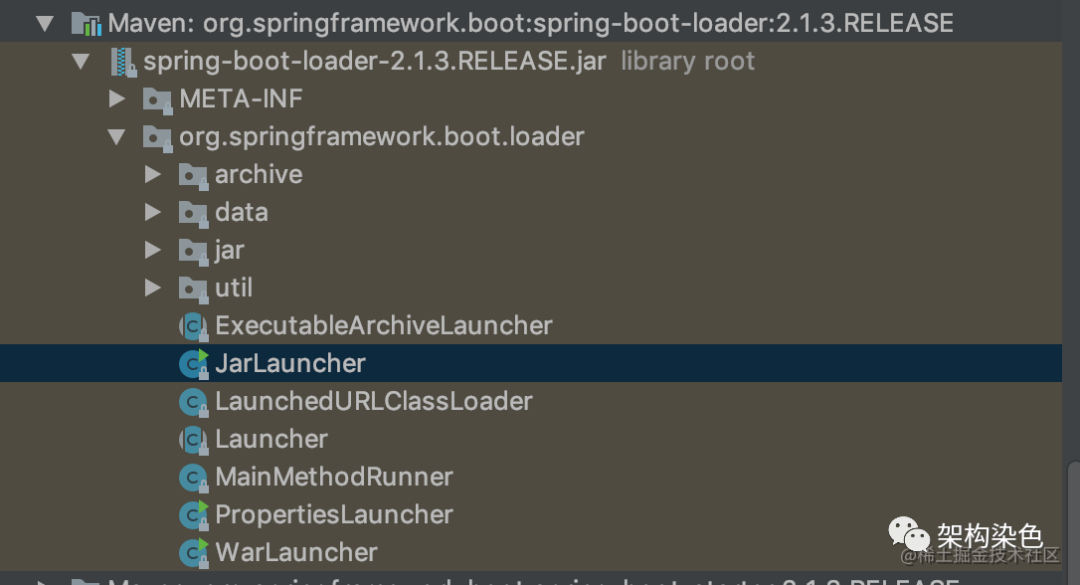

org.springframework.boot.loader.JarLauncher这个类是哪里来的呢？答案在 spring-boot-loader-***.jar 包中，可找到这个 JarLauncher 类的源码。在项目中加入 maven 依赖，以便查看源码和远程调试。

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-loader</artifactId>
</dependency>

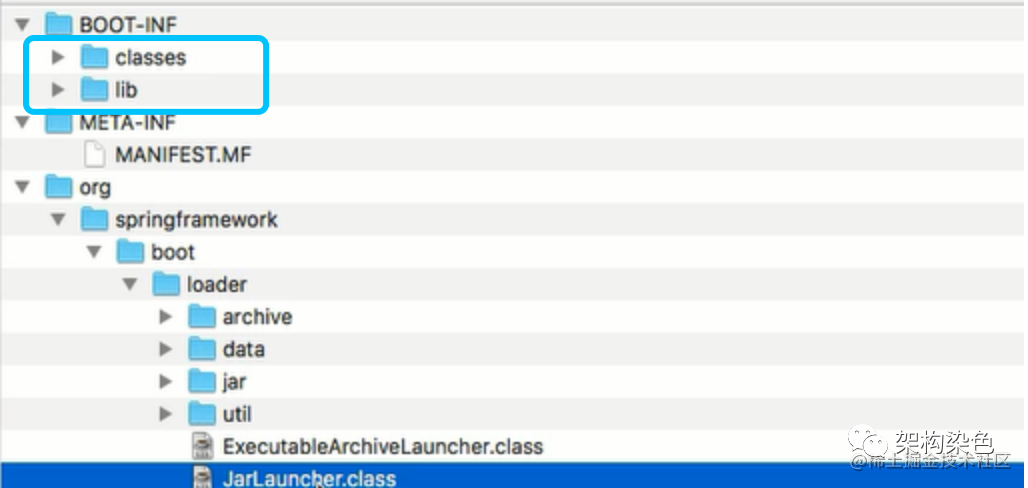

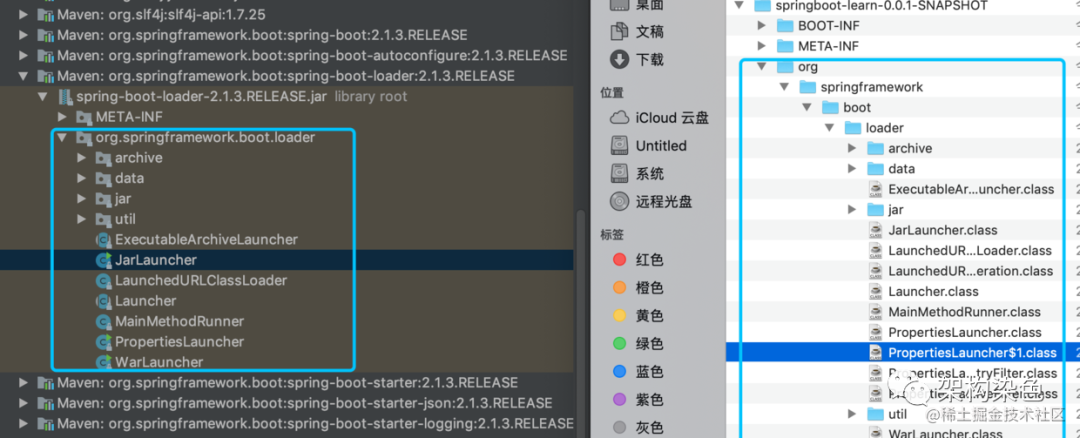

认真比较可以看出，这个 spring-boot-loader 包中的内容与 SpringBoot 的 FatJar 包中的一部分内容几乎一样。JarLauncher 在 jar 中的位置如下:

3.1 只能拷贝出来一份儿

重点重点重点：因 jar 规范要求 Main-Class 所指定的类必须位于 jar 包的顶层目录下，即 org.springframework.boot.loader.JarLauncher 这个 org 必须位于 jar 包中的第一级目录，不能放置在其他的目录下。所以所以所以（重点）只能将 spring-boot-loader 这个 jar 包的内容拷贝出来，而不是整个 jar 直接放置于执行 Jar 中。

3.2 携带程序所依赖的 jar 而非仅 class

上边 JarLauncher 的这个 org.springframework.xx 以及 META-INF 这两个目录是符合 jar 包规范的。但是 BOOT-INF 这个目录里边有点像我们开发中的一些用法：

但按照 jar 包规范 jar 中不能有 jar 包的情况下

程序.class 文件在 classes 目录下

但 xxx.class 文件应该按照 org.springframework.xx 这样放置在 jar 中的根目录中

所以classes 和 lib 你也能意识到，这个设计是独特的。早期 jar 包内携带依赖是采用如 maven-shade-plugin 的做法，把依赖的 class 文件拷贝到目标 jar 中，但也会造成重名(全限定名)的类会出现覆盖的情况。后来 SpringBoot 为了避免提取覆盖的情况，修改了打包机制，放弃了maven-shade-plugin那种拷贝 class 的方式，调整为依赖原始 jar 包；这同时意味着改变了 jar 标准的运行机制，那么要想让classes和lib中代码能够正常运行，你试想一下如果没有自定义的类加载器来加载这些类文件，可以嘛？答案是：不可以，需要自定义类加载器。

四、自定义类加载器的运行机制

通常自定义类加载器完成资源加载的核心逻辑为：

指定资源
指定委托关系
指定线程上下文类加载器
调用逻辑入口方法

所以 SpringBoot FatJar 中自定义 ClassLoader 中的核心逻辑也是如此。

4.1 指定资源

构造方法中基于 jar 包的文件系统信息，构造 Archive 对象

public ExecutableArchiveLauncher() {
 this.archive = createArchive();
}

protected final Archive createArchive() throws Exception {
 ProtectionDomain protectionDomain = getClass().getProtectionDomain();
 CodeSource codeSource = protectionDomain.getCodeSource();
 URI location = (codeSource != null) ? codeSource.getLocation().toURI() : null;
 String path = (location != null) ? location.getSchemeSpecificPart() : null;
 if (path == null) {
  throw new IllegalStateException("Unable to determine code source archive");
 }
 File root = new File(path);
 if (!root.exists()) {
  throw new IllegalStateException(
    "Unable to determine code source archive from " + root);
 }
 return (root.isDirectory() ? new ExplodedArchive(root)
   : new JarFileArchive(root));
}

采集 jar 包中的 classes和lib目录下的归档文件。后边创建 ClassLoader 的时候作为参数传入

@Override
protected List<Archive> getClassPathArchives() throws Exception {
 List<Archive> archives = new ArrayList<>(
   this.archive.getNestedArchives(this::isNestedArchive));
 postProcessClassPathArchives(archives);
 return archives;
}

protected boolean isNestedArchive(Archive.Entry entry) {
 if (entry.isDirectory()) {
  return entry.getName().equals(BOOT_INF_CLASSES);
 }
 return entry.getName().startsWith(BOOT_INF_LIB);
}

4.2 创建自定义 ClassLoader

protected void launch(String[] args) throws Exception {
 JarFile.registerUrlProtocolHandler();
        //创建类加载器, 并指定归档文件
 ClassLoader classLoader = createClassLoader(getClassPathArchives());
 launch(args, getMainClass(), classLoader);
}
//创建类加载器, 将归档文件转换为URL
protected ClassLoader createClassLoader(List<Archive> archives) throws Exception {
 List<URL> urls = new ArrayList<>(archives.size());
 for (Archive archive : archives) {
  urls.add(archive.getUrl());
 }
 return createClassLoader(urls.toArray(new URL[0]));
}
//父加载器是AppClassLoader
protected ClassLoader createClassLoader(URL[] urls) throws Exception {
        //getClass().getClassLoader() 是系统类加载器,因为默认情况下main方法所在类是由SystemClassLoader加载的,默认情况下是AppClassLoader.
 return new LaunchedURLClassLoader(urls, getClass().getClassLoader());
}

4.3 设置线程上下文类加载器，调用程序中的 main 方法

public static void main(String[] args) throws Exception {
 new JarLauncher().launch(args);
}
protected void launch(String[] args, String mainClass, ClassLoader classLoader)
  throws Exception {
        //设置线程上下文类加载器
 Thread.currentThread().setContextClassLoader(classLoader);
 //调用MANIFEST.MF 中配置的Start-Class: xxx的main方法,还带入了参数
        createMainMethodRunner(mainClass, args, classLoader).run();
}

我是石页兄，如果这篇文章对您有帮助或启发的话，欢迎关注笔者微信公众号【架构染色】进行交流和学习

参考资料

JAR 包中的 MANIFEST.MF 文件详解以及编写规范: https://baike.baidu.com/item/MANIFEST.MF
