源码分析Dubbo服务调用-服务提供者如何处理请求命令与再谈Invoker原创
本文将重点剖析服务调用流程，也就是消费端通过网络发起RPC服务调用时，服务提供者是如何进行服务请求响应的。
Dubbo服务调用流程
了解过Netty网络编程的童鞋们应该知道，netty的命令处理基于ChannelHandler（事件处理链），编码、网络传输、解码、处理等，下面是关于NettyServer的初始化过程，该部分在源码分析Dubbo NettyServer与HeaderExchangeServer时已经讲过，本节先做一个简单的回顾：
根据服务暴露的协议，本文以dubbo协议为例：首先通过DubboProtocol通过export暴露服务时，会尝试创建关于该协议的Server服务器,服务器按ip:port进行缓存，本文重点关注ChannelHandler的包装链条，首先看一下NettyServer创建时关于Handler的绑定，代码如下：
NettyServer#doOpen
1final NettyHandler nettyHandler = new NettyHandler(getUrl(), this);
2channels = nettyHandler.getChannels();
3// https://issues.jboss.org/browse/NETTY-365
4// https://issues.jboss.org/browse/NETTY-379
5// final Timer timer = new HashedWheelTimer(new NamedThreadFactory("NettyIdleTimer", true));
6bootstrap.setPipelineFactory(new ChannelPipelineFactory() {
7 @Override
8 public ChannelPipeline getPipeline() {
9 NettyCodecAdapter adapter = new NettyCodecAdapter(getCodec(), getUrl(), NettyServer.this);
10 ChannelPipeline pipeline = Channels.pipeline();
11 pipeline.addLast("decoder", adapter.getDecoder()); // @start
12 pipeline.addLast("encoder", adapter.getEncoder());
13 pipeline.addLast("handler", nettyHandler); // @end
14 return pipeline;
15 }
16});
可以看出，传入Netty框架的事件处理Handler主要是3个：1、解码器；2、编码器；3、业务类NettyHandler。也就是说当服务端(Server)的读事件就绪后，进行网络读写后，会将二进制流传入解码器(Decoder)，解码出一个一个的RPC请求，然后针对每一个RPC请求，交给NettyHandler相关事件处理方法去处理，在这里传入NettyHandler的ChannelHandler为NettyServer,以网络读命令为例，最终将调用NettyServer的父类AbstractPeer的received方法：
1@Override
2 public void received(Channel ch, Object msg) throws RemotingException {
3 if (closed) {
4 return;
5 }
6 handler.received(ch, msg);
7 }

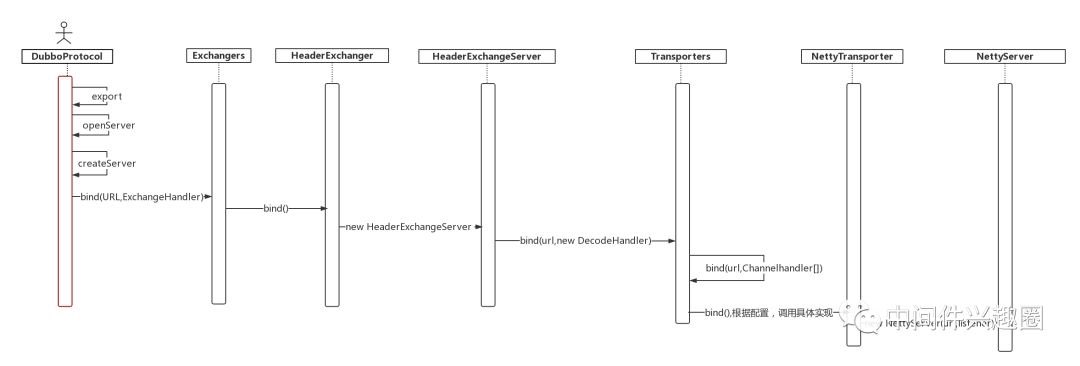

那AbstractPeer中的ChannelHandler又是“何许人也”，是通过调用NettyServer(URL url, ChannelHandler handler)中传入的，结合上图中NettyServer的构建流程，可以追溯其流程如下：
DubboProtocol#createServer
server = Exchangers.bind(url, requestHandler); // @1
requestHandler，为最原始的ChannelHandler，接下来整个过程都是对该handler的包装。
HeaderExchanger#bind
1return new HeaderExchangeServer(Transporters.bind(url, new
2DecodeHandler(new HeaderExchangeHandler(handler))));
其包装顺序为 DecodeHandler 》HeaderExchangeHandler 》(DubboProtocol#requestHandler)
NettyTransporter#bind
NettyServer构造函数
1super(url, ChannelHandlers.wrap(handler, ExecutorUtil.setThreadName(url, SERVER_THREAD_POOL_NAME)));
这里主要包装的是事件的派发Handler，例如AllChannelHandler、ExecutionChannelHandler【Dispatch】业务Handler最终的包装顺序为：事件派发模型handler[AllChannelHandler] 》DecodeHandler 》HeaderExchangeHandler 》 DubboProtocol#requestHandler(最终的业务Handler)。结合网络Netty的处理Handler，服务端事件Handler的处理为：DubboCodec2(解码器) 》 事件派发模型handler[AllChannelHandler] 》DecodeHandler 》 HeaderExchangeHandler》 DubboProtocol#requestHandler(最终的业务Handler)。
上述Handler都在前面的章节中详细介绍了，接下来重点分析服务调用流程，自然需要从DubboProtocol的内部类requestHandler入手。
requestHandler#recive
1@Override
2public void received(Channel channel, Object message) throws RemotingException {
3 if (message instanceof Invocation) {
4 reply((ExchangeChannel) channel, message);
5 } else {
6 super.received(channel, message);
7 }
8 }
如果是服务调用，就进入到reply方法中，否则调用父类进行请求响应。
requestHandler#reply
1@Override
2public Object reply(ExchangeChannel channel, Object message) throws RemotingException {
3 if (message instanceof Invocation) {
4 Invocation inv = (Invocation) message; // @1
5 Invoker<?> invoker = getInvoker(channel, inv); // @2
6 // need to consider backward-compatibility if it's a callback
7 if (Boolean.TRUE.toString().equals(inv.getAttachments().get(IS_CALLBACK_SERVICE_INVOKE))) {
8 String methodsStr = invoker.getUrl().getParameters().get("methods");
9 boolean hasMethod = false;
10 if (methodsStr == null || methodsStr.indexOf(",") == -1) {
11 hasMethod = inv.getMethodName().equals(methodsStr);
12 } else {
13 String[] methods = methodsStr.split(",");
14 for (String method : methods) {
15 if (inv.getMethodName().equals(method)) {
16 hasMethod = true;
17 break;
18 }
19 }
20 }
21 if (!hasMethod) {
22 logger.warn(new IllegalStateException("The methodName " + inv.getMethodName()
23 + " not found in callback service interface ,invoke will be ignored."
24 + " please update the api interface. url is:"
25 + invoker.getUrl()) + " ,invocation is :" + inv);
26 return null;
27 }
28 }
29 RpcContext.getContext().setRemoteAddress(channel.getRemoteAddress());
30 return invoker.invoke(inv); // @3
31 }
32 throw new RemotingException(channel, "Unsupported request: "
33 + (message == null ? null : (message.getClass().getName() + ": " + message))
34 + ", channel: consumer: " + channel.getRemoteAddress() + " --> provider: " + channel.getLocalAddress());
35}
- 代码@1：获取服务调用信息，例如调用服务类名(interface)、服务方法名、参数类型，参数值。
- 代码@2：获取调用者Invoker。
- 代码@3：调用Invoker，执行具体的方法调用。
上述过程非常简单，但其关键点在于Invoker，那这个Invoker到底是什么呢？
回顾一下我们在讲解：Dubbo服务提供者启动流程中已提到Invoker，在本篇中我们再次对该文进行补充说明。
再谈Dubbo Invoker
服务提供者视角看Invoker
我们应该记得，服务提供者在暴露服务时(export)会创建Invoker，其代码片段如下：
ServiceConfig#doExportUrlsFor1Protocol
1if (registryURLs != null && !registryURLs.isEmpty()) {
2 for (URL registryURL : registryURLs) {
3 url = url.addParameterIfAbsent(Constants.DYNAMIC_KEY, registryURL.getParameter(Constants.DYNAMIC_KEY));
4 URL monitorUrl = loadMonitor(registryURL);
5 if (monitorUrl != null) {
6 url = url.addParameterAndEncoded(Constants.MONITOR_KEY, monitorUrl.toFullString());
7 }
8 if (logger.isInfoEnabled()) {
9 logger.info("Register dubbo service " + interfaceClass.getName() + " url " + url + " to registry " + registryURL);
10 }
11 Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString())); // @1
12 DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this); // @2
13 Exporter<?> exporter = protocol.export(wrapperInvoker); // @3
14 exporters.add(exporter);
15 }
16} else {
17 Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, url);
18 DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
19 Exporter<?> exporter = protocol.export(wrapperInvoker);
20 exporters.add(exporter);
21}

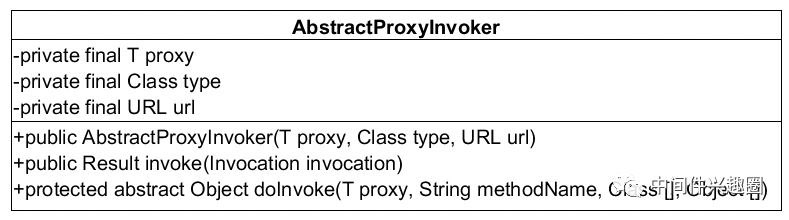

- 代码@1：根据 首先获取ref的代理对象，真正的服务实现类proxy，然后通过proxyFactory【JavassistProxyFactory、JdkProxyFactory】创建最原始的Invoker，即AbstractProxyInvoker，使用的是匿名实现类，即提供反射方式进行方法的调用。
从abstract Object doInvoker(T proxy, String methodName, Class< ? >[] parameterTypes, Object[] arguments) 可以最终是通过对象发射方式进行方法调用。
代码@2：首先使用DelegateProviderMetaDataInvoker对AbstractProxyInvoker进行包装，主要是将ServerConfig对象与Invoker一起保存。
- 代码@3：根据具体协议对服务端Invoker进行导出（继续包装）。
1registry://127.0.0.1:2181/com.alibaba.dubbo.registry.RegistryService?application=demo-provider&dubbo=2.0.0&export=dubbo%3A%2F%2F192.168.56.1%3A20880%2Fcom.alibaba.dubbo.demo.DemoService%3Fanyhost%3Dtrue%26application%3Ddemo-provider%26bind.ip%3D192.168.56.1%26bind.port%3D20880%26dubbo%3D2.0.0%26generic%3Dfalse%26interface%3Dcom.alibaba.dubbo.demo.DemoService%26methods%3DsayHello%26pid%3D14360%26qos.port%3D22222%26side%3Dprovider%26stub%3Dcom.alibaba.dubbo.demo.provider.DemoServiceStub%26timestamp%3D1533944510702&pid=14360&qos.port=22222®istry=zookeeper×tamp=1533944510687
协议前缀:registry，故根据SPI机制，具体的协议为RegistryProtocol。
registry=zookeeper ：代表注册中心使用zookeeper，在连接注册中心时根据该值进行策略选择。
export= dubbo://… : 根据export，在服务端按照协议启动对应的服务端程序，该协议注意指定请求包的二进制协议，例如协议头和协议体。
按照registry协议，将调用RegistryProtocol#export，但我们忽略了Dubbo的另一机制，该部分也是在服务提供者启动流程中被遗漏。Dubbo为了对服务调用进行包装，采用了过滤器Filter 链模式，在AbstractProxyInvoker调用之前，先执行一系列的过滤器Filter，Dubbo协议默认的协议层面的过滤器代理实现为：com.alibaba.dubbo.rpc.protocol.ProtocolListenerWrapper,SPI定义文件见：
dubbo-rpc-api/src/main/resources/METAINF/dubbo/internal/com.alibaba.dubbo.rpc.Protocol
1filter=com.alibaba.dubbo.rpc.protocol.ProtocolFilterWrapper
2listener=com.alibaba.dubbo.rpc.protocol.ProtocolListenerWrapper
3mock=com.alibaba.dubbo.rpc.support.MockProtocol
ProtocolFilterWrapper#export
1public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
2 if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) { // @1
3 return protocol.export(invoker);
4 }
5 return protocol.export(buildInvokerChain(invoker, Constants.SERVICE_FILTER_KEY, Constants.PROVIDER)); // @2
6}
- 代码@1：如果协议为registry，则直接调用RegistryProtocol#expoert完成协议导出，协议为registry其含义是通过注册中心暴露，最终会根据expoert，调用具体的协议进行服务暴露，最终会再次进入该方法。
- 代码@2：如果为具体协议，例如dubbo等，则通过buildInvokerChain构建Invoker链。
ProtocolFilterWrapper#buildInvokerChain
1private static <T> Invoker<T> buildInvokerChain(final Invoker<T> invoker, String key, String group) {
2 Invoker<T> last = invoker;
3 List<Filter> filters = ExtensionLoader.getExtensionLoader(Filter.class).getActivateExtension(invoker.getUrl(), key, group); // @1
4 if (!filters.isEmpty()) {
5 for (int i = filters.size() - 1; i >= 0; i--) {
6 final Filter filter = filters.get(i);
7 final Invoker<T> next = last;
8 last = new Invoker<T>() { // @2
9
10 @Override
11 public Class<T> getInterface() {
12 return invoker.getInterface();
13 }
14
15 @Override
16 public URL getUrl() {
17 return invoker.getUrl();
18 }
19
20 @Override
21 public boolean isAvailable() {
22 return invoker.isAvailable();
23 }
24
25 @Override
26 public Result invoke(Invocation invocation) throws RpcException {
27 return filter.invoke(next, invocation);
28 }
29
30 @Override
31 public void destroy() {
32 invoker.destroy();
33 }
34
35 @Override
36 public String toString() {
37 return invoker.toString();
38 }
39 };
40 }
41 }
42 return last;
43 }
- 代码@1：加载系统配置的所有Filer，并根据作用对象（服务提供者、服务消费者），返回合适的Filter链表。
- 代码@2：根据Filter构建Invoker链。
Dubbo默认提供的Filter在dubbo-rpc-api/src/main/resources/META-INF/dubbo/internal/com.alibaba.dubbo.rpc.Filter中定义，其内容为：
1echo=com.alibaba.dubbo.rpc.filter.EchoFilter
2generic=com.alibaba.dubbo.rpc.filter.GenericFilter
3genericimpl=com.alibaba.dubbo.rpc.filter.GenericImplFilter
4token=com.alibaba.dubbo.rpc.filter.TokenFilter
5accesslog=com.alibaba.dubbo.rpc.filter.AccessLogFilter
6activelimit=com.alibaba.dubbo.rpc.filter.ActiveLimitFilter
7classloader=com.alibaba.dubbo.rpc.filter.ClassLoaderFilter
8context=com.alibaba.dubbo.rpc.filter.ContextFilter
9consumercontext=com.alibaba.dubbo.rpc.filter.ConsumerContextFilter
10exception=com.alibaba.dubbo.rpc.filter.ExceptionFilter
11executelimit=com.alibaba.dubbo.rpc.filter.ExecuteLimitFilter
12deprecated=com.alibaba.dubbo.rpc.filter.DeprecatedFilter
13compatible=com.alibaba.dubbo.rpc.filter.CompatibleFilter
14timeout=com.alibaba.dubbo.rpc.filter.TimeoutFilter
当然这些过滤器并不全是服务提供者端的，每个过滤器通过@Activate注解来定义属于服务端还是消费端。
Dubbo还为服务暴露(export)和服务引用(reference)提供了事件回调通知，其实现与Filter类似，其实现类为：com.alibaba.dubbo.rpc.protocol.ProtocolListenerWrapper,其事件只是在服务expoert、或服务reference时执行，与调用执行的Filter不一样，因为是针对服务暴露与服务引用的事件。
DubboCodec2(解码器) 》 事件派发模型handler[AllChannelHandler] 》 DecodeHandler 》 HeaderExchangeHandler 》 DubboProtocol#requestHandler(最终的业务Handler) 》Filter Chain 》AbstractProxyInvoker(JavassistProxyFactory#getInvoker),通过反射进行服务端方法调用。
从消费端视角看Invoker
从消费者的视角看Invoker，即我们常说的服务调用器，结合集群容错功能的Invoker,服务调用的门面（统一封装），例如DubboInvoker，根据dubbo协议，封装服务调用请求并通过网络向服务器发送请求包。其主要子类为AbstractInvoker、AbstractClusterInvoker（集群模式）。消费端服务发起请求时，同样会被ProtocolFilterWrapper拦截，引入调用链（获取消费端的Filter Chain）。
综上所述，服务端的Invoker职责通过反射机制，根据服务名、方法名、参数调用方法完成服务端的响应，其类主要为com.alibaba.dubbo.rpc.proxy.AbstractProxyInvoker，客户端的Invoker职责主要是按照协议组织请求包，通过网络发送服务调用请求，其代表为AbstractInvoker、AbstractClusterInvoker。
服务调用的整体流程就介绍到这里了，从下一篇开始，将重点分析Dubbo Filter机制。
