Redis 源码简洁剖析4— ziplist 压缩列表原创

2年前
272711

ziplist 是什么

压缩列表,内存紧凑的数据结构,占用一块连续的内存空间。一个 ziplist 可以包含多个节点(entry), 每个节点可以保存一个长度受限的字符数组(不以 \0 结尾的 char 数组)或者整数, 包括:

  • 字符数组

    • 长度小于等于 63 (2^6-1)字节的字符数组
    • 长度小于等于 16383 (12^14-1) 字节的字符数组
    • 长度小于等于 4294967295 (2^32-1)字节的字符数组
  • 整数

    • 4 位长,介于 0 至 12 之间的无符号整数
    • 1 字节长,有符号整数
    • 3 字节长,有符号整数
    • int16_t 类型整数
    • int32_t 类型整数
    • int64_t 类型整数
    • Redis 哪些数据结构使用了 ziplist?
    • 哈希键
    • 列表键
    • 有序集合键

ziplist 特点

优点
节省内存
缺点

  • 不能保存过多的元素,否则访问性能会下降
  • 不能保存过大的元素,否则容易导致内存重新分配,甚至引起连锁更新

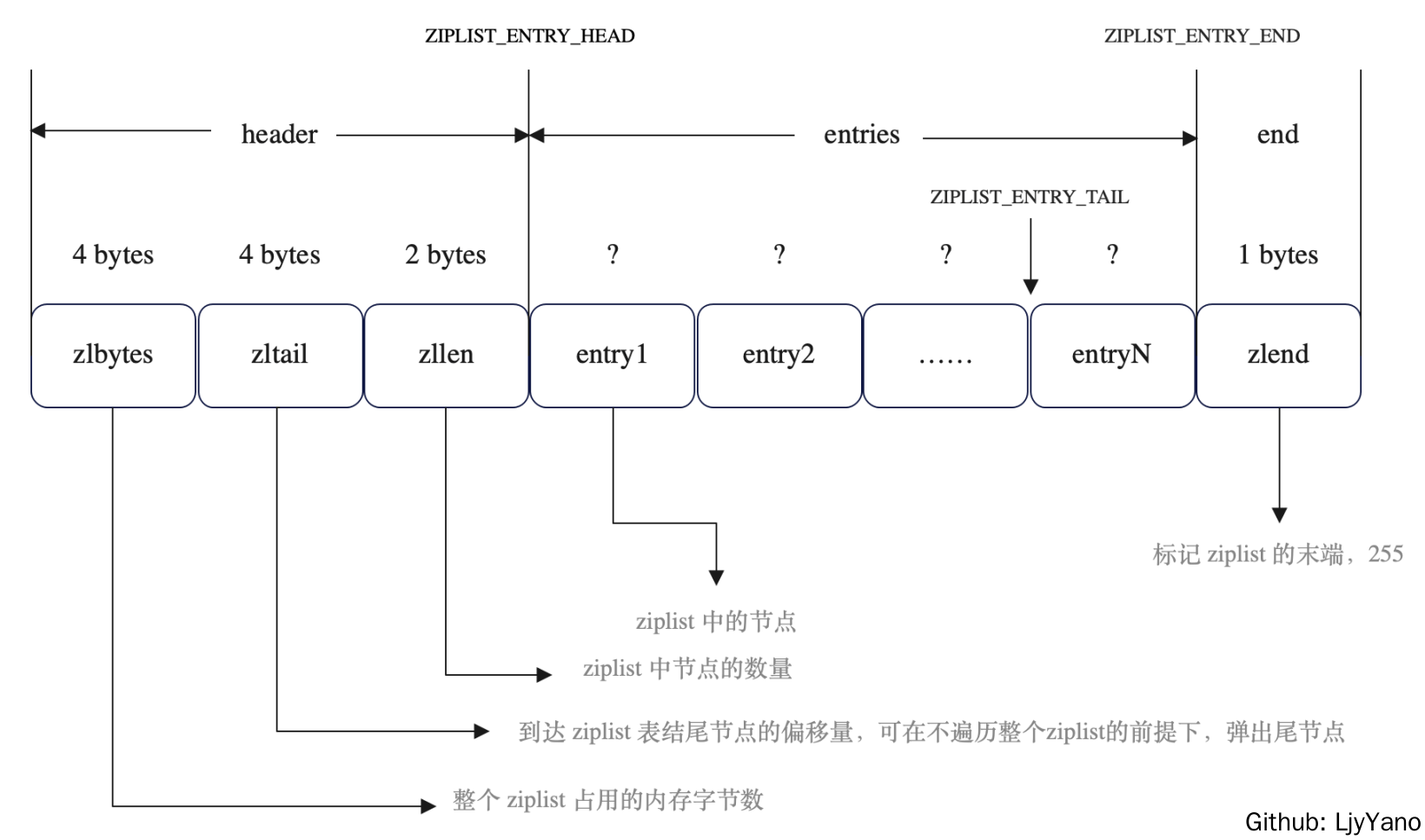

ziplist 数据结构

啥都不说了,都在注释里。

// ziplist 中的元素,是 string 或者 integer
typedef struct {
    // 如果元素是 string,slen 就表示长度
    unsigned char *sval;
    unsigned int slen;
    // 如果是 integer,sval 是 NULL,lval 就是 integer 的值
    long long lval;
} ziplistEntry;

为了方便地取出 ziplist 的各个域以及一些指针地址, ziplist 模块定义了以下宏:

// 取出 zlbytes 的值
#define ZIPLIST_BYTES(zl)       (*((uint32_t*)(zl)))

// 取出 zltail 的值
#define ZIPLIST_TAIL_OFFSET(zl) (*((uint32_t*)((zl)+sizeof(uint32_t))))

// 取出 zllen 的值
#define ZIPLIST_LENGTH(zl)      (*((uint16_t*)((zl)+sizeof(uint32_t)*2)))

// 返回 ziplist header 部分的长度,总是固定的 10 字节
#define ZIPLIST_HEADER_SIZE     (sizeof(uint32_t)*2+sizeof(uint16_t))

// 返回 ziplist end 部分的长度,总是固定的 1 字节
#define ZIPLIST_END_SIZE        (sizeof(uint8_t))

// 返回到达 ziplist 第一个节点(表头)的地址
#define ZIPLIST_ENTRY_HEAD(zl)  ((zl)+ZIPLIST_HEADER_SIZE)

// 返回到达 ziplist 最后一个节点(表尾)的地址
#define ZIPLIST_ENTRY_TAIL(zl)  ((zl)+intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)))

// 返回 ziplist 的末端,也即是 zlend 之前的地址
#define ZIPLIST_ENTRY_END(zl)   ((zl)+intrev32ifbe(ZIPLIST_BYTES(zl))-1)

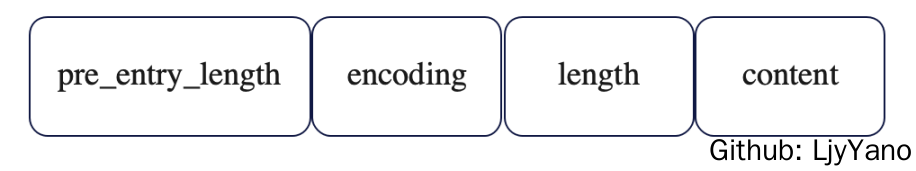

ziplist 节点

typedef struct zlentry {
    // 前一个节点的长度,通过这个值,可以进行指针计算,从而跳转到上一个节点
    unsigned int prevrawlen;
    unsigned int prevrawlensize;
    // entry 的编码方式
    // 1. entry 是 string,可能是 1 2 5 个字节的 header
    // 2. entry 是 integer,固定为 1 字节
    unsigned int lensize;
    // 实际 entry 的字节数
    // 1. entry 是 string,则表示 string 的长度
    // 2. entry 是 integer,则根据数值范围,可能是 1, 2, 3, 4, 8
    unsigned int len;
    // prevrawlensize + lensize
    unsigned int headersize;
    // ZIP_STR_* 或者 ZIP_INT_*
    unsigned char encoding;
    unsigned char *p;            /* Pointer to the very start of the entry, that
                                    is, this points to prev-entry-len field. */
} zlentry;


pre_entry_length

记录前一个节点的长度。通过这个值,可以进行指针计算,从而跳转到上一个节点。


area        |<---- previous entry --->|<--------------- current entry ---------------->|

size          5 bytes                   1 byte             ?          ?        ?
            +-------------------------+-----------------------------+--------+---------+
component   | ...                     | pre_entry_length | encoding | length | content |
            |                         |                  |          |        |         |
value       |                         | 0000 0101        |    ?     |   ?    |    ?    |
            +-------------------------+-----------------------------+--------+---------+
            ^                         ^
address     |                         |
            p = e - 5                 e

以上图为例,从当前节点的指针 e,减去 pre_entry_length 的值(0000 0101 的十进制值,5),就可以得到指向前一个节点的地址 p。

encoding 和 length

encoding 和 length 两部分一起决定了 content 部分所保存的数据的类型(以及长度)。

其中, encoding 域的长度为两个 bit , 它的值可以是 00 、 01 、 10 和 11 :

  • 00 、 01 和 10 表示 content 部分保存着字符数组。
  • 11 表示 content 部分保存着整数。

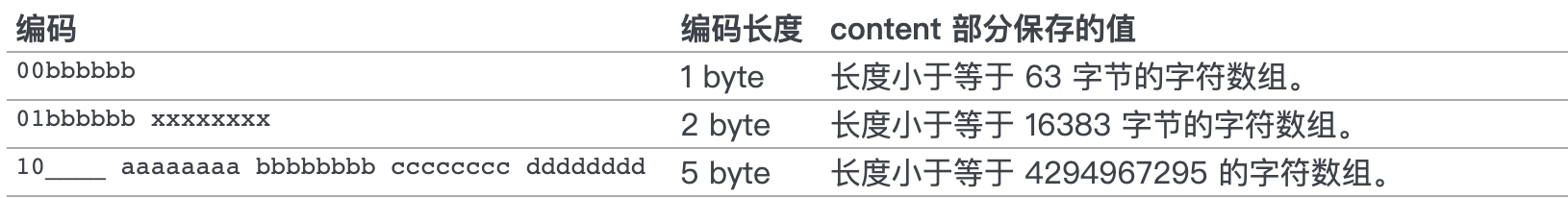

    以 00 、 01 和 10 开头的字符数组的编码方式如下:


表格中的下划线 _ 表示留空,而变量 b 、 x 等则代表实际的二进制数据。为了方便阅读,多个字节之间用空格隔开。

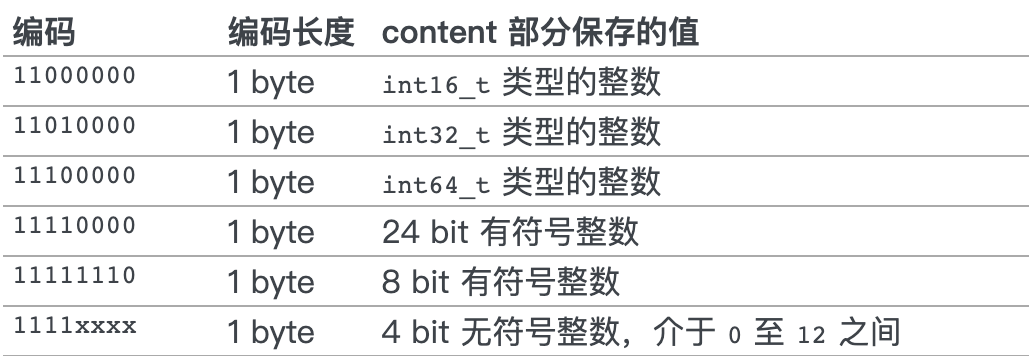

11 开头的整数编码如下:


content

content 部分保存着节点的内容,类型和长度由 encoding 和 length 决定。

以下是一个保存着字符数组 hello world 的节点的例子:


area      |<---------------------- entry ----------------------->|

size        ?                  2 bit      6 bit    11 byte
          +------------------+----------+--------+---------------+
component | pre_entry_length | encoding | length | content       |
          |                  |          |        |               |
value     | ?                |    00    | 001011 | hello world   |
          +------------------+----------+--------+---------------+

encoding 域的值 00 表示节点保存着一个长度小于等于 63 字节的字符数组, length 域给出了这个字符数组的准确长度 —— 11 字节(的二进制 001011), content 则保存着字符数组值 hello world 本身(为了方便表示, content 部分使用字符而不是二进制表示)。

以下是另一个节点,它保存着整数 10086 :


area      |<---------------------- entry ----------------------->|

size        ?                  2 bit      6 bit    2 bytes
          +------------------+----------+--------+---------------+
component | pre_entry_length | encoding | length | content       |
          |                  |          |        |               |
value     | ?                |    11    | 000000 | 10086         |
          +------------------+----------+--------+---------------+

encoding 域的值 11 表示节点保存的是一个整数; 而 length 域的值 000000 表示这个节点的值的类型为 int16_t ; 最后, content 保存着整数值 10086 本身(为了方便表示, content 部分用十进制而不是二进制表示)。

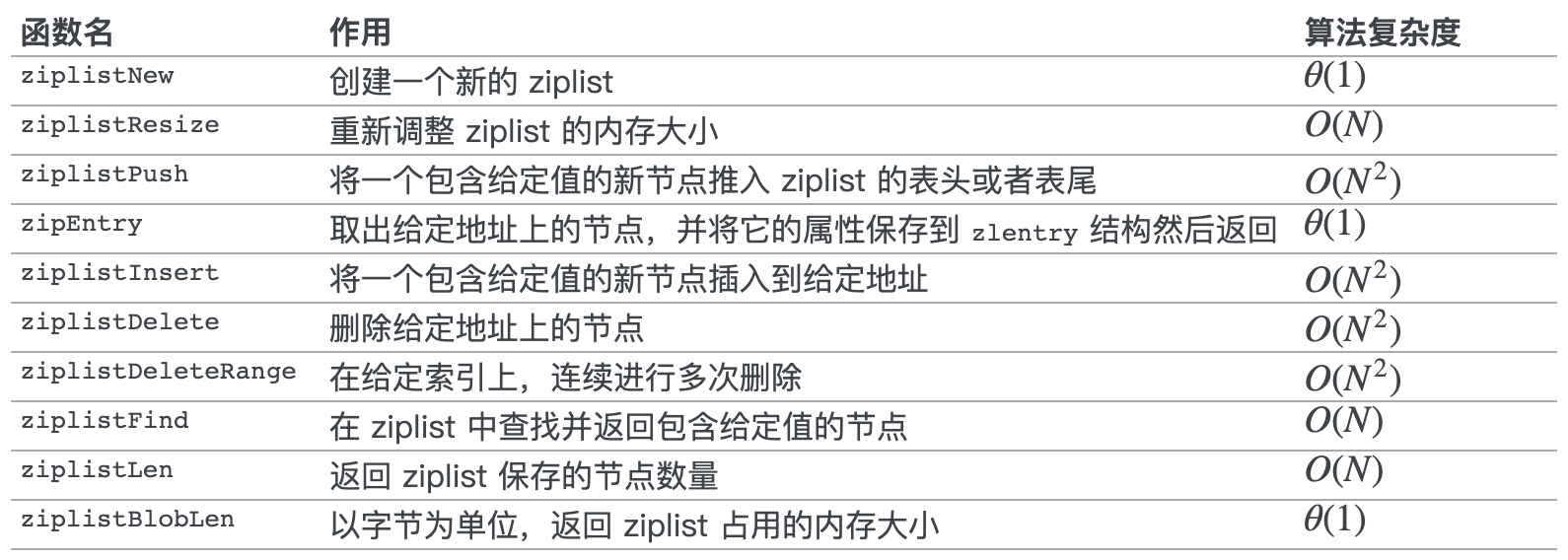

ziplist 基本操作


创建新 ziplist

创建一个新的 ziplist,时间复杂度是 O(1)。

/* Create a new empty ziplist. */
unsigned char *ziplistNew(void) {
    // header 和 end 需要的字节数
    unsigned int bytes = ZIPLIST_HEADER_SIZE+ZIPLIST_END_SIZE;
    // 分配 bytes 长度的内存
    unsigned char *zl = zmalloc(bytes);
    // 赋值 zlbytes
    ZIPLIST_BYTES(zl) = intrev32ifbe(bytes);
    // 赋值 zltail
    ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(ZIPLIST_HEADER_SIZE);
    // 赋值 zllen
    ZIPLIST_LENGTH(zl) = 0;
    // 赋值 zlend
    zl[bytes-1] = ZIP_END;
    return zl;
}
area        |<---- ziplist header ---->|<-- end -->|

size          4 bytes   4 bytes 2 bytes  1 byte
            +---------+--------+-------+-----------+
component   | zlbytes | zltail | zllen | zlend     |
            |         |        |       |           |
value       |  1011   |  1010  |   0   | 1111 1111 |
            +---------+--------+-------+-----------+
                                       ^
                                       |
                               ZIPLIST_ENTRY_HEAD
                                       &
address                        ZIPLIST_ENTRY_TAIL
                                       &
                               ZIPLIST_ENTRY_END

空白 ziplist 的表头、表尾和末端处于同一地址。

创建了 ziplist 之后, 就可以往里面添加新节点了, 根据新节点添加位置的不同, 这个工作可以分为两类来进行:

  1. 将节点添加到 ziplist 末端:在这种情况下,新节点的后面没有任何节点。
  2. 将节点添加到某个/某些节点的前面:在这种情况下,新节点的后面有至少一个节点。

以下两个小节分别讨论这两种情况。

将节点添加到末端

将新节点添加到 ziplist 的末端需要执行以下三个步骤:

  1. 记录到达 ziplist 末端所需的偏移量(因为之后的内存重分配可能会改变 ziplist 的地址,因此记录偏移量而不是保存指针)
  2. 根据新节点要保存的值,计算出编码这个值所需的空间大小,以及编码它前一个节点的长度所需的空间大小,然后对 ziplist 进行内存重分配。
  3. 设置新节点的各项属性: pre_entry_length 、 encoding 、 length 和 content 。
  4. 更新 ziplist 的各项属性,比如记录空间占用的 zlbytes ,到达表尾节点的偏移量 zltail ,以及记录节点数量的 zllen 。

举个例子,假设现在要将一个新节点添加到只含有一个节点的 ziplist 上,程序首先要执行步骤 1 ,定位 ziplist 的末端:

area        |<---- ziplist header ---->|<--- entries -->|<-- end -->|

size          4 bytes  4 bytes  2 bytes  5 bytes          1 bytes
            +---------+--------+-------+----------------+-----------+
component   | zlbytes | zltail | zllen | entry 1        | zlend     |
            |         |        |       |                |           |
value       |  10000  |  1010  |   1   | ?              | 1111 1111 |
            +---------+--------+-------+----------------+-----------+
                                       ^                ^
                                       |                |
address                         ZIPLIST_ENTRY_HEAD   ZIPLIST_ENTRY_END
                                       &
                                ZIPLIST_ENTRY_TAIL

然后执行步骤 2 ,程序需要计算新节点所需的空间:

假设我们要添加到节点里的值为字符数组 hello world , 那么保存这个值共需要 12 字节的空间:

  • 11 字节用于保存字符数组本身;
  • 另外 1 字节中的 2 bit 用于保存类型编码 00 , 而其余 6 bit 则保存字符数组长度 11 的二进制 001011 。

另外,节点还需要 1 字节, 用于保存前一个节点的长度 5 (二进制 101 )。

合算起来,为了添加新节点, ziplist 总共需要多分配 13 字节空间。 以下是分配完成之后, ziplist 的样子:

area        |<---- ziplist header ---->|<------------ entries ------------>|<-- end -->|

size          4 bytes  4 bytes  2 bytes  5 bytes          13 bytes           1 bytes
            +---------+--------+-------+----------------+------------------+-----------+
component   | zlbytes | zltail | zllen | entry 1        | entry 2          | zlend     |
            |         |        |       |                |                  |           |
value       |  10000  |  1010  |   1   | ?              | pre_entry_length | 1111 1111 |
            |         |        |       |                | ?                |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | encoding         |           |
            |         |        |       |                | ?                |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | length           |           |
            |         |        |       |                | ?                |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | content          |           |
            |         |        |       |                | ?                |           |
            |         |        |       |                |                  |           |
            +---------+--------+-------+----------------+------------------+-----------+
                                       ^                ^
                                       |                |
address                       ZIPLIST_ENTRY_HEAD   ZIPLIST_ENTRY_END
                                       &
                              ZIPLIST_ENTRY_TAIL

步骤三,更新新节点的各项属性(为了方便表示, content 的内容使用字符而不是二进制来表示):

area        |<---- ziplist header ---->|<------------ entries ------------>|<-- end -->|

size          4 bytes  4 bytes  2 bytes  5 bytes          13 bytes           1 bytes
            +---------+--------+-------+----------------+------------------+-----------+
component   | zlbytes | zltail | zllen | entry 1        | entry 2          | zlend     |
            |         |        |       |                |                  |           |
value       |  10000  |  1010  |   1   | ?              | pre_entry_length | 1111 1111 |
            |         |        |       |                | 101              |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | encoding         |           |
            |         |        |       |                | 00               |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | length           |           |
            |         |        |       |                | 001011           |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | content          |           |
            |         |        |       |                | hello world      |           |
            |         |        |       |                |                  |           |
            +---------+--------+-------+----------------+------------------+-----------+
                                       ^                ^
                                       |                |
address                       ZIPLIST_ENTRY_HEAD   ZIPLIST_ENTRY_END
                                       &
                              ZIPLIST_ENTRY_TAIL

最后一步,更新 ziplist 的 zlbytes 、 zltail 和 zllen 属性:

area        |<---- ziplist header ---->|<------------ entries ------------>|<-- end -->|

size          4 bytes  4 bytes  2 bytes  5 bytes          13 bytes           1 bytes
            +---------+--------+-------+----------------+------------------+-----------+
component   | zlbytes | zltail | zllen | entry 1        | entry 2          | zlend     |
            |         |        |       |                |                  |           |
value       |  11101  |  1111  |  10   | ?              | pre_entry_length | 1111 1111 |
            |         |        |       |                | 101              |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | encoding         |           |
            |         |        |       |                | 00               |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | length           |           |
            |         |        |       |                | 001011           |           |
            |         |        |       |                |                  |           |
            |         |        |       |                | content          |           |
            |         |        |       |                | hello world      |           |
            |         |        |       |                |                  |           |
            +---------+--------+-------+----------------+------------------+-----------+
                                       ^                ^                  ^
                                       |                |                  |
address                                |          ZIPLIST_ENTRY_TAIL   ZIPLIST_ENTRY_END
                                       |
                               ZIPLIST_ENTRY_HEAD

将节点添加到某个/某些节点的前面

比起将新节点添加到 ziplist 的末端, 将一个新节点添加到某个/某些节点的前面要复杂得多, 因为这种操作除了将新节点添加到 ziplist 以外, 还可能引起后续一系列节点的改变。

举个例子,假设我们要将一个新节点 new 添加到节点 prev 和 next 之间:

   add new entry here
           |
           V
+----------+----------+----------+----------+----------+
|          |          |          |          |          |
|   prev   |   next   | next + 1 | next + 2 |   ...    |
|          |          |          |          |          |
+----------+----------+----------+----------+----------+
程序首先为新节点扩大 ziplist 的空间:

+----------+----------+----------+----------+----------+----------+
|          |          |          |          |          |          |
|   prev   |   ???    |   next   | next + 1 | next + 2 |   ...    |
|          |          |          |          |          |          |
+----------+----------+----------+----------+----------+----------+

           |<-------->|
              expand
              space

然后设置 new 节点的各项值 —— 到目前为止,一切都和前面介绍的添加操作一样:

             set value,
             property,
             length,
             etc.
                |
                v
+----------+----------+----------+----------+----------+----------+
|          |          |          |          |          |          |
|   prev   |   new    |   next   | next + 1 | next + 2 |   ...    |
|          |          |          |          |          |          |
+----------+----------+----------+----------+----------+----------+

现在,新的 new 节点取代原来的 prev 节点, 成为了 next 节点的新前驱节点, 不过, 因为这时 next 节点的 pre_entry_length 域编码的仍然是 prev 节点的长度, 所以程序需要将 new 节点的长度编码进 next 节点的 pre_entry_length 域里, 这里会出现三种可能:

  1. next 的 pre_entry_length 域的长度正好能够编码 new 的长度(都是 1 字节或者都是 5 字节)
  2. next 的 pre_entry_length 只有 1 字节长,但编码 new 的长度需要 5 字节
  3. next 的 pre_entry_length 有 5 字节长,但编码 new 的长度只需要 1 字节

对于情况 1 和 3 , 程序直接更新 next 的 pre_entry_length 域。

如果是第二种情况, 那么程序必须对 ziplist 进行内存重分配, 从而扩展 next 的空间。 然而,因为 next 的空间长度改变了, 所以程序又必须检查 next 的后继节点 —— next+1 , 看它的 pre_entry_length 能否编码 next 的新长度, 如果不能的话,程序又需要继续对 next+1 进行扩容。

这就是说, 在某个/某些节点的前面添加新节点之后, 程序必须沿着路径挨个检查后续的节点,是否满足新长度的编码要求, 直到遇到一个能满足要求的节点(如果有一个能满足,则这个节点之后的其他节点也满足), 或者到达 ziplist 的末端 zlend 为止。

删除节点

删除节点和添加操作的步骤类似。

  1. 定位目标节点,并计算节点的空间长度 target-size :
   target start here
           |
           V
+----------+----------+----------+----------+----------+----------+
|          |          |          |          |          |          |
|   prev   |  target  |   next   | next + 1 | next + 2 |   ...    |
|          |          |          |          |          |          |
+----------+----------+----------+----------+----------+----------+

           |<-------->|
            target-size

  1. 进行内存移位,覆盖 target 原本的数据,然后通过内存重分配,收缩多余空间:
   target start here
           |
           V
+----------+----------+----------+----------+----------+
|          |          |          |          |          |
|   prev   |   next   | next + 1 | next + 2 |   ...    |
|          |          |          |          |          |
+----------+----------+----------+----------+----------+

           | <-----------------------------------------
- memmove
  1. 检查 next 、 next+1 等后续节点能否满足新前驱节点的编码。和添加操作一样,删除操作也可能会引起连锁更新。
