Docker 网络原理

容器是相对独立的环境，相当于一个小型的 Linux 系统，外界无法直接访问，那他是怎么做的呢，这里我们先了解下 Linux veth pair。

1. Linux veth pair

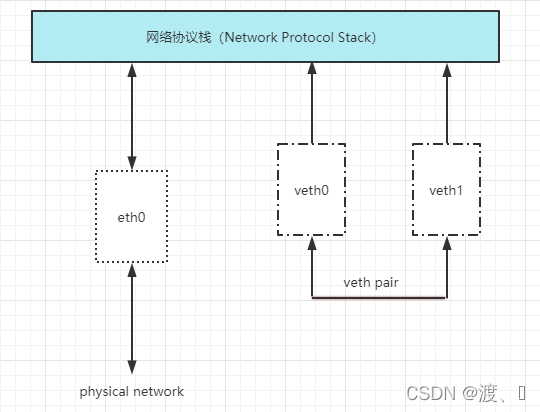

veth pair 是成对出现的一种虚拟网络设备接口，一端连着网络协议栈，一端彼此相连。如下图所示：

veth pair将两个网络veth0和veth1连通。

2. 理解Docker0

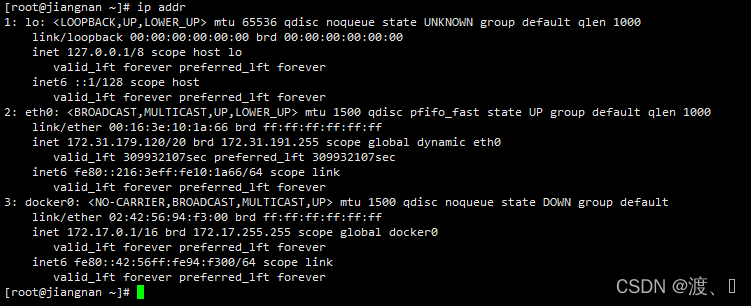

我们先查看本地ip

这里我们分析可得，有三个网络：
  •
  •
  •
lo 127.0.0.1 # 本机回环地址eth0 172.31.179.120 # 阿里云的私有IP（如果你是虚拟机就是虚拟机的ip）docker0 172.17.0.1 # docker网桥
lo和eth0在我们的虚拟机启动的时候就会创建，但是docker0在我们安装了docker的时候就会创建。docker0用来和虚拟机之间通信。
问题：Docker 是如何处理容器网络访问的？
我们先启动一个 tomcat 容器来说明。
[root@jiangnan tomcat1]# docker pull tomcat[root@jiangnan tomcat1]# docker imagesREPOSITORY TAG IMAGE ID CREATED SIZEtomcat latest fb5657adc892 2 months ago 680MB[root@jiangnan tomcat1]# docker run -d -p 8081:8080 --name tomcat01 tomcat914a7d82b017f63f81c6eba49af5471441f1946c9d45509b69ab2c50c2713b6f[root@jiangnan tomcat1]#

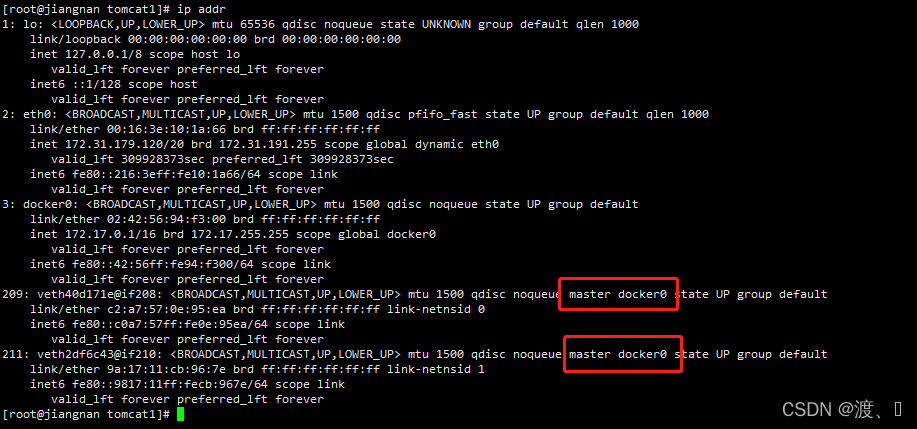

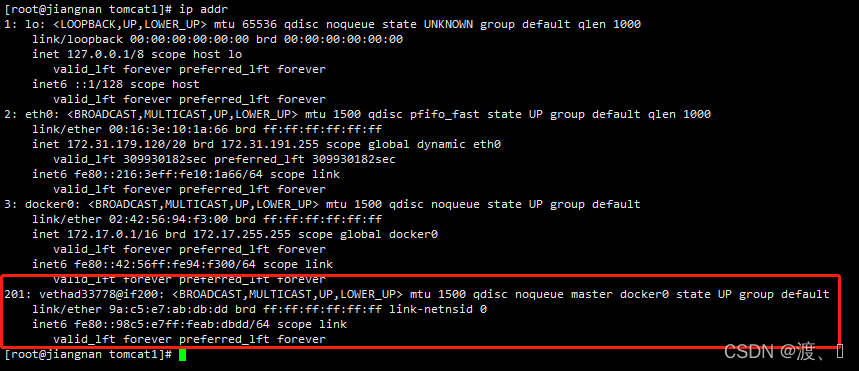

这里启动了tomcat01，我们再来查看网络

发现：我们前面查看的时候还是三组网卡，当启动了一个tomcat容器之后，多了一组网卡201: vethad33778@if200，而且还是成对的。同样我们再来启动一个tomcat02会又多出一对网卡。

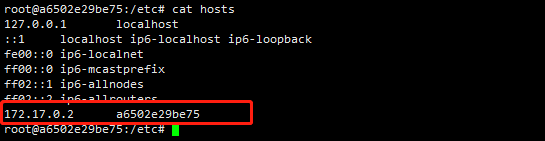

进入了 tomcat01 容器内可以看到 tomcat01 对应的 ip 地址为：172.17.0.2

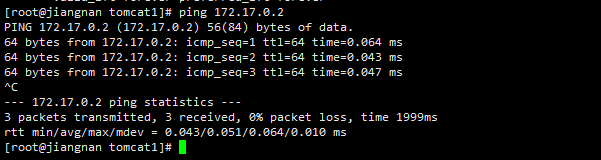

在宿主机上也可ping通。

说明：tomcat02对应的ip为172.17.0.3，也可以ping通。

结论：我们每启动一个容器，就会多出一对网卡，同时他们被连接到docker0上，而docker0又和虚拟机之间连通。

也可以通过inspect查看。

[root@jiangnan tomcat1]# docker network lsNETWORK ID NAME DRIVER SCOPE4d3e75606593 bridge bridge local # 这个就是docker08e92ee24e5f6 host host locale85ffb1f2cc3 none null local
[root@jiangnan tomcat1]# docker inspect 4d3e75606593"IPAM": {  "Driver": "default", "Options": null, "Config": [ { "Subnet": "172.17.0.0/16", "Gateway": "172.17.0.1" # 网关 } ] },
"Containers": { # 容器 "15910ee083965d60c46bf9b3b292570fef9b8925905aa4df90c6d48142bb2eee": { "Name": "tomcat01", "EndpointID": "9c7a5ab65f1fc91b1d92ad61dec9b2f518f67f69f662522483dca789616f42aa", "MacAddress": "02:42:ac:11:00:02", "IPv4Address": "172.17.0.2/16", "IPv6Address": "" }, "6c9a6a5d8eca9ad52926008c7b30516d23293ff8ad1f38947957d571431d5297": { "Name": "tomcat02", "EndpointID": "f83c1e643236cd65f50fba03929ca14d5df8d135b1f6cb8adf203cf96084f7aa", "MacAddress": "02:42:ac:11:00:03", "IPv4Address": "172.17.0.3/16", "IPv6Address": "" } },

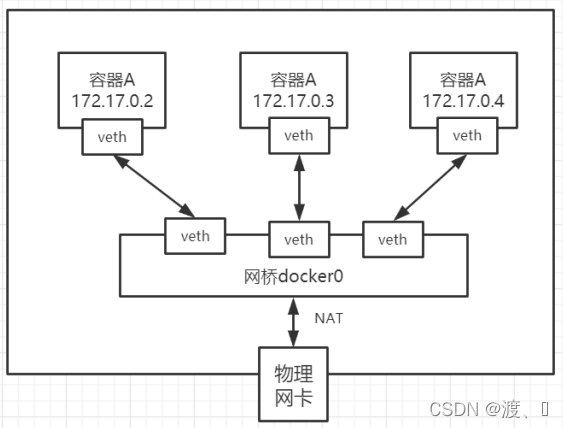

我们可以抽象为这样一个网络模型。

在这里，我们可以看到Docker0相当于一个路由器的作用，任何一个容器启动默认都是docker0网络。

docker默认会给容器分配一个可用ip，并把它同docke0相连。使用到的就是veth pair技术。

3. 容器互联–Link

在网络模型图中可以看出，容器和容器之间不能直接连通。

前面我们启动的两个 tomcat 对应的 hosts 如下：

[root@jiangnan tomcat1]# docker exec -it tomcat01 cat /etc/hosts127.0.0.1 localhost::1 localhost ip6-localhost ip6-loopbackfe00::0 ip6-localnetff00::0 ip6-mcastprefixff02::1 ip6-allnodesff02::2 ip6-allrouters172.17.0.2 3ecb3204e2dcroot@3ecb3204e2dc:/usr/local/tomcat#
[root@jiangnan tomcat1]# docker exec -it tomcat02 cat /etc/hosts127.0.0.1 localhost::1 localhost ip6-localhost ip6-loopbackfe00::0 ip6-localnetff00::0 ip6-mcastprefixff02::1 ip6-allnodesff02::2 ip6-allrouters172.17.0.3 6c9a6a5d8eca[root@jiangnan tomcat1]#

发现：他们的 hosts 中只有各自的ip地址。

但是在实际的工作中，容器使用的是虚拟ip，每次启动ip都会变化，思考一个场景，我们编写一个微服务，数据库连接地址原来是使用ip的，如果ip变化就不行了，那我们能不能使用服务名访问呢？
我们在启动一个tomcat03，使用—link绑定到tomcat02上。然后看它的hosts是什么样的。
[root@jiangnan tomcat1]# docker run -d -p 8083:8080 --name tomcat03 --link tomcat02 tomcatdb75c42f7f7f609218deb290d3e923e3c7da6bcf8c0b38cde27962fb2b9e9a54[root@jiangnan tomcat1]# docker exec -it tomcat03 cat /etc/hosts127.0.0.1 localhost::1 localhost ip6-localhost ip6-loopbackfe00::0 ip6-localnetff00::0 ip6-mcastprefixff02::1 ip6-allnodesff02::2 ip6-allrouters172.17.0.3 tomcat02 e4060ea4ee28 # 发现tomcat2直接被写在这里172.17.0.4 db75c42f7f7froot@db75c42f7f7f:/usr/local/tomcat#

发现：使用了–link，不但有了自己的ip，而且还有了tomcat02的服务名。但是tomcat02中并没有tomcat03的，因为–link是单向的。

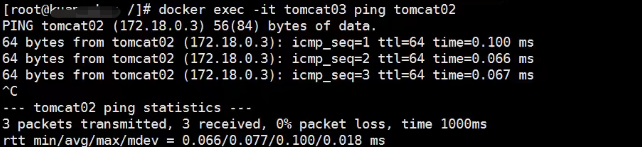

这样就实现了容器和容器之间的连通。不需要通过ip地址连通，而是通过服务名就可以。
但是使用—link的方法过时了，我们一般使用自定义网络。

4.自定义网络（推荐）

docker0的特点：

  • 它是默认的

  • 域名访问不通

  • –link 域名通了，但是删了又不行

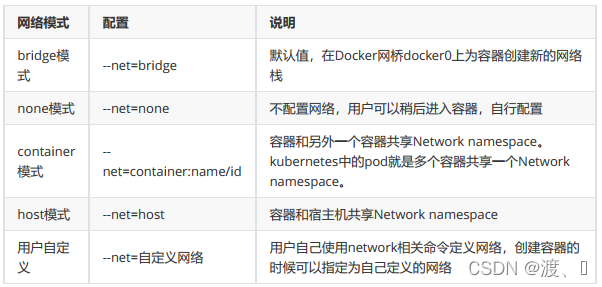

docker为我们提供了三种网络模式

[root@jiangnan tomcat1]# docker network lsNETWORK ID NAME DRIVER SCOPE4d3e75606593 bridge bridge local8e92ee24e5f6 host host locale85ffb1f2cc3 none null local[root@jiangnan tomcat1]#

这其中默认使用的是 bridge，也就是我们的docker0网卡。

在我们启动容器的时候，实际上是如下命令

  •
[root@jiangnan tomcat1]# docker run -d -P --name tomcat01 --net bridge tomcat

这个—net是默认的，所以被省略了。

下面我们自定义一个网络 mynet。

# 自定义创建的默认default "bridge"[root@jiangnan tomcat1]# docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1[root@jiangnan tomcat1]# docker network lsNETWORK ID NAME DRIVER SCOPE4d3e75606593 bridge bridge local8e92ee24e5f6 host host local3136d64109c6 mynet bridge local # 多了一个mynete85ffb1f2cc3 none null local
[root@jiangnan tomcat1]# docker network inspect mynet[ { "Name": "mynet", "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1", "Created": "2022-02-27T14:15:44.676693958+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "192.168.0.0/16", # 子网地址 "Gateway": "192.168.0.1" # 网关 } ] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": {}, "Options": {}, "Labels": {} }][root@jiangnan tomcat1]#

下面我们使用自定义的网络启动 tomcat

[root@jiangnan tomcat1]# docker run -d -p 8081:8080 --name tomcat-net-01 --net mynet tomcat675439c851dc29355c03f82bb163f9e5a326e230447d86d40d53ff08766cfd06[root@jiangnan tomcat1]# docker run -d -p 8082:8080 --name tomcat-net-02 --net mynet tomcat31f12c9332e8b4b6e66619dc988533f2863b80e71dbf490c8313694637814ca1[root@jiangnan tomcat1]# docker psCONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES31f12c9332e8 tomcat "catalina.sh run" 3 seconds ago Up 2 seconds 0.0.0.0:8082->8080/tcp, :::8082->8080/tcp tomcat-net-02675439c851dc tomcat "catalina.sh run" 12 seconds ago Up 12 seconds 0.0.0.0:8081->8080/tcp, :::8081->8080/tcp tomcat-net-01[root@jiangnan tomcat1]#
查看网络
[root@jiangnan tomcat1]# docker inspect mynet[ { "Name": "mynet", "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1", "Created": "2022-02-27T14:15:44.676693958+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "192.168.0.0/16", "Gateway": "192.168.0.1" }] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": { "31f12c9332e8b4b6e66619dc988533f2863b80e71dbf490c8313694637814ca1": { "Name": "tomcat-net-02", "EndpointID": "1c0e9dbffff295f2326bfd1e2847c0f1d9136ff00519101bb11d922e7da4f818", "MacAddress": "02:42:c0:a8:00:03", "IPv4Address": "192.168.0.3/16", "IPv6Address": "" }, "675439c851dc29355c03f82bb163f9e5a326e230447d86d40d53ff08766cfd06": { "Name": "tomcat-net-01", "EndpointID": "2653da0a25d166f0d7222235e85d8231d9424e19949b6e6b7cfa1a3eddcc462b", "MacAddress": "02:42:c0:a8:00:02", "IPv4Address": "192.168.0.2/16", "IPv6Address": "" } }, "Options": {}, "Labels": {} }][root@jiangnan tomcat1]#
# 我们来测试ping容器名和ip试试，都可以ping通[root@jiangnan ~]# docker exec -it tomcat-net-01 ping 192.168.0.3PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.093 ms[root@jiangnan ~]# docker exec -it tomcat-net-01 ping tomcat-net-02PING tomcat-net-02 (192.168.0.3) 56(84) bytes of data.64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=1 ttl=64 time=0.063 ms64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=2 ttl=64 time=0.066 ms

发现：不用—link也可以直接通过服务名ping通了。

5.网络连通

docker0和自定义网络肯定不通，我们使用自定义网络的好处就是网络隔离。

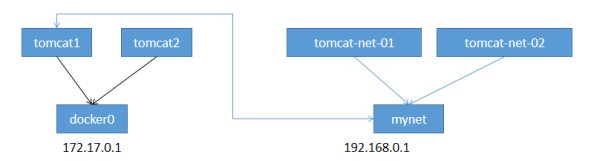

但是在实际的工作中，比如我们部署了mysql使用了一个网段。部署了tomcat使用了另一个网段，两个网段之间肯定是不能相互连通的，但是tomcat和mysql又需要相互连通，我们就要使用网络连通。原理图如下：

网络连通就是将一个容器和一个网段之间的连通。

比如我前面使用的默认docker0的tomcat01，需要连接到mynet网络。

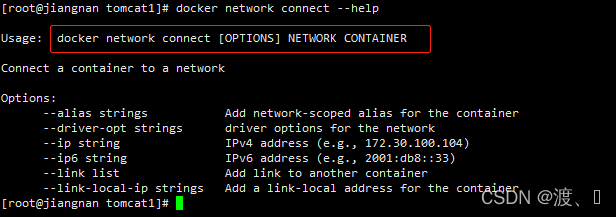

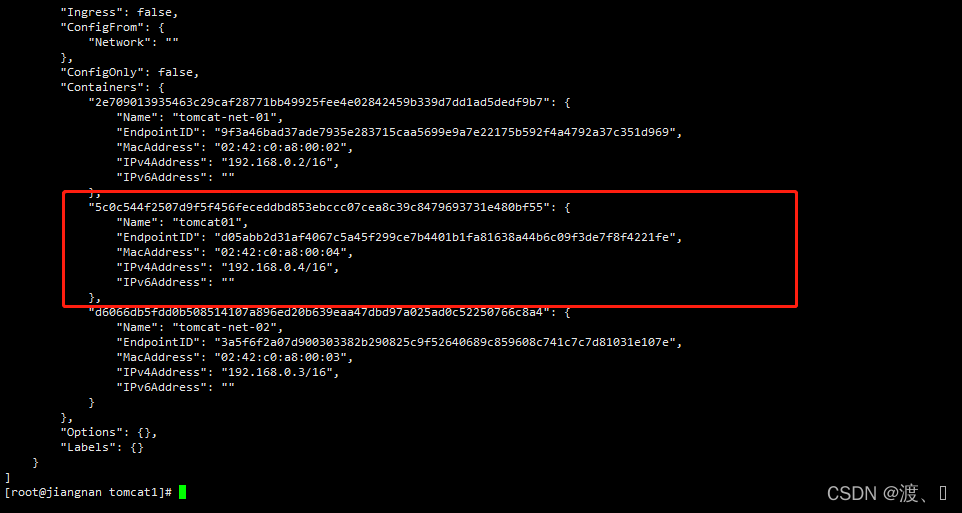

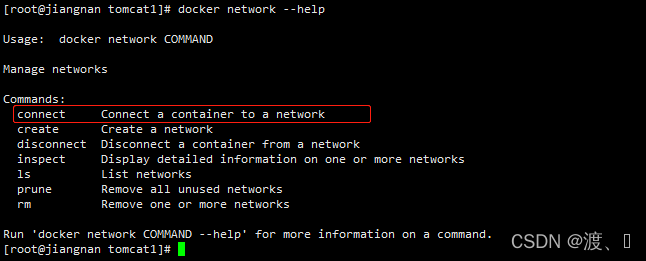

# docker network connect 网络 容器[root@jiangnan tomcat1]# docker network connect mynet tomcat01[root@jiangnan tomcat1]# docker network inspect mynet[ { "Name": "mynet", "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1", "Created": "2022-02-27T14:15:44.676693958+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "192.168.0.0/16", "Gateway": "192.168.0.1" }] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": { "2e709013935463c29caf28771bb49925fee4e02842459b339d7dd1ad5dedf9b7": { "Name": "tomcat-net-01", "EndpointID": "9f3a46bad37ade7935e283715caa5699e9a7e22175b592f4a4792a37c351d969", "MacAddress": "02:42:c0:a8:00:02", "IPv4Address": "192.168.0.2/16", "IPv6Address": "" }, "5c0c544f2507d9f5f456feceddbd853ebccc07cea8c39c8479693731e480bf55": { "Name": "tomcat01", "EndpointID": "d05abb2d31af4067c5a45f299ce7b4401b1fa81638a44b6c09f3de7f8f4221fe", "MacAddress": "02:42:c0:a8:00:04", "IPv4Address": "192.168.0.4/16", "IPv6Address": "" }, "d6066db5fdd0b508514107a896ed20b639eaa47dbd97a025ad0c52250766c8a4": { "Name": "tomcat-net-02", "EndpointID": "3a5f6f2a07d900303382b290825c9f52640689c859608c741c7c7d81031e107e", "MacAddress": "02:42:c0:a8:00:03", "IPv4Address": "192.168.0.3/16", "IPv6Address": "" } }, "Options": {}, "Labels": {} }][root@jiangnan tomcat1]#

通过这种方式直接将tomcat01加到了mynet网络中。

6.总结

  • veth pair是成对出现的一种虚拟网络设备接口，一端连着网络协议栈，一端彼此相连。

  • docker中默认使用docker0网络。

  • docker0相当于一个路由器的作用，任何一个容器启动默认都是docker0网络。

  • docker0是容器和虚拟机之间通信的桥梁。

  • 推荐使用自定义网络，更好实现使用服务名的连通方式，避免ip改变的尴尬。

  • 网络之间不能直接连通，网络连通是将一个容器和一个网络之间的连通，实现跨网络操作。

来源：csdn



文章来源：微信公众号

原文链接：https://mp.weixin.qq.com/s/tBesFCFNDVdyVT4cRprtUQ
