iFixit 分享了 iPhone 13 Pro 详尽拆解,虽然大家已经看到了很多拆解视频,但 iFixit 的高清大图可以让我们更好的看到 iPhone 13 Pro 内部的变化。

配置信息:

A15 仿生芯片(5 核 GPU、6 核 CPU,16 核 神经网络引擎)
6.1 英寸(2532 x1170)超级视网膜 XDR OLED 屏幕,支持 ProMotion 技术
1200 万像素三摄系统:超广角镜头((ƒ/1.8))、广角镜头(ƒ/1.5)和三倍长焦镜头(ƒ/2.8),激光雷达扫描仪
6GB RAM,128GB 储存空间(可选配 1TB)
Sub-6 GHz 5G(美版支持 毫米波),4x4 MIMO LTE、2x2 MIMO 802.11ax Wi-Fi 6,蓝牙 5.0,超宽频和 NFC
MagSafe 15W 无线充电
IP68 防水等级


X 光射线下的 iPhone 13 Pro 与 Pro Max

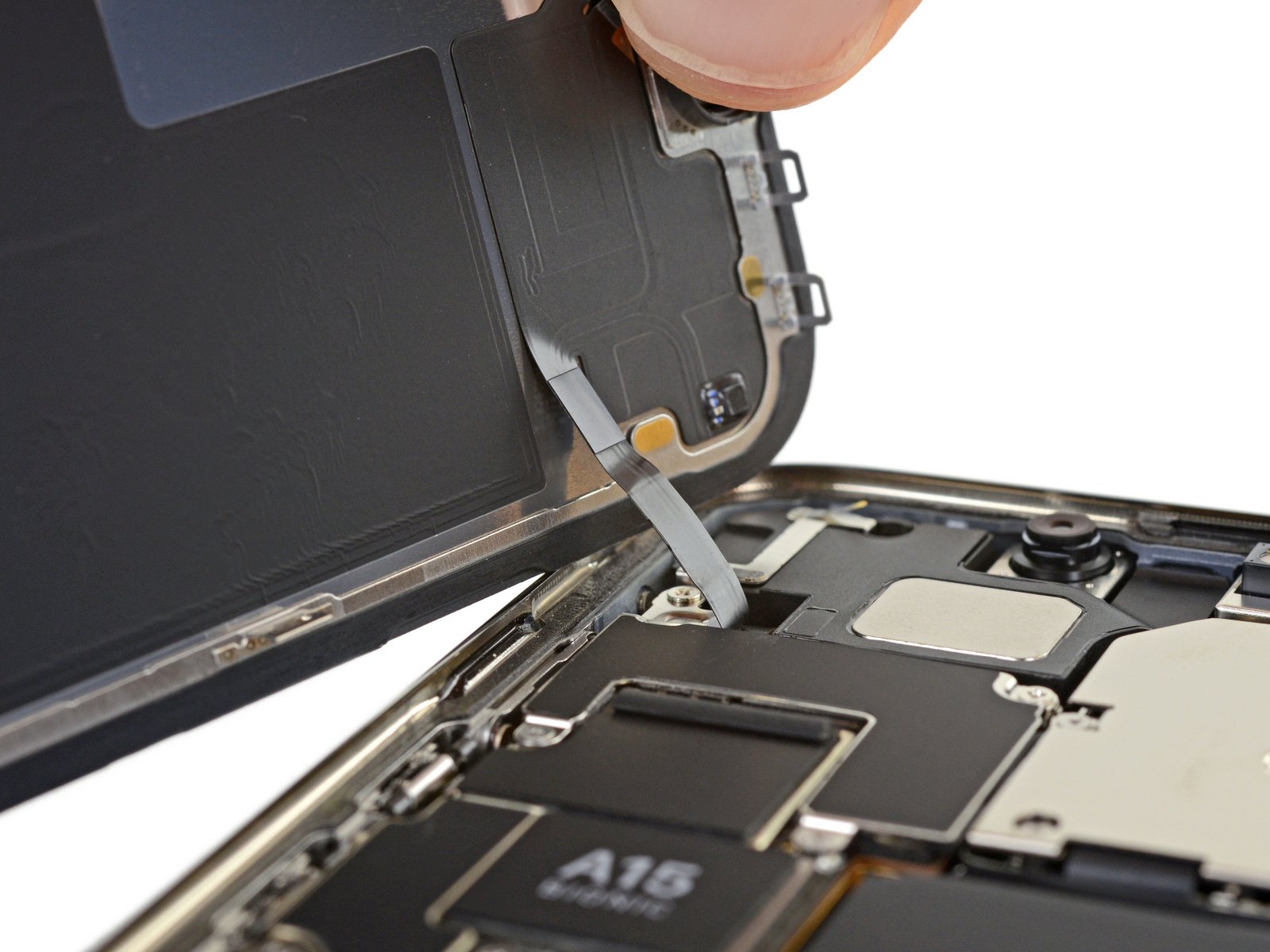

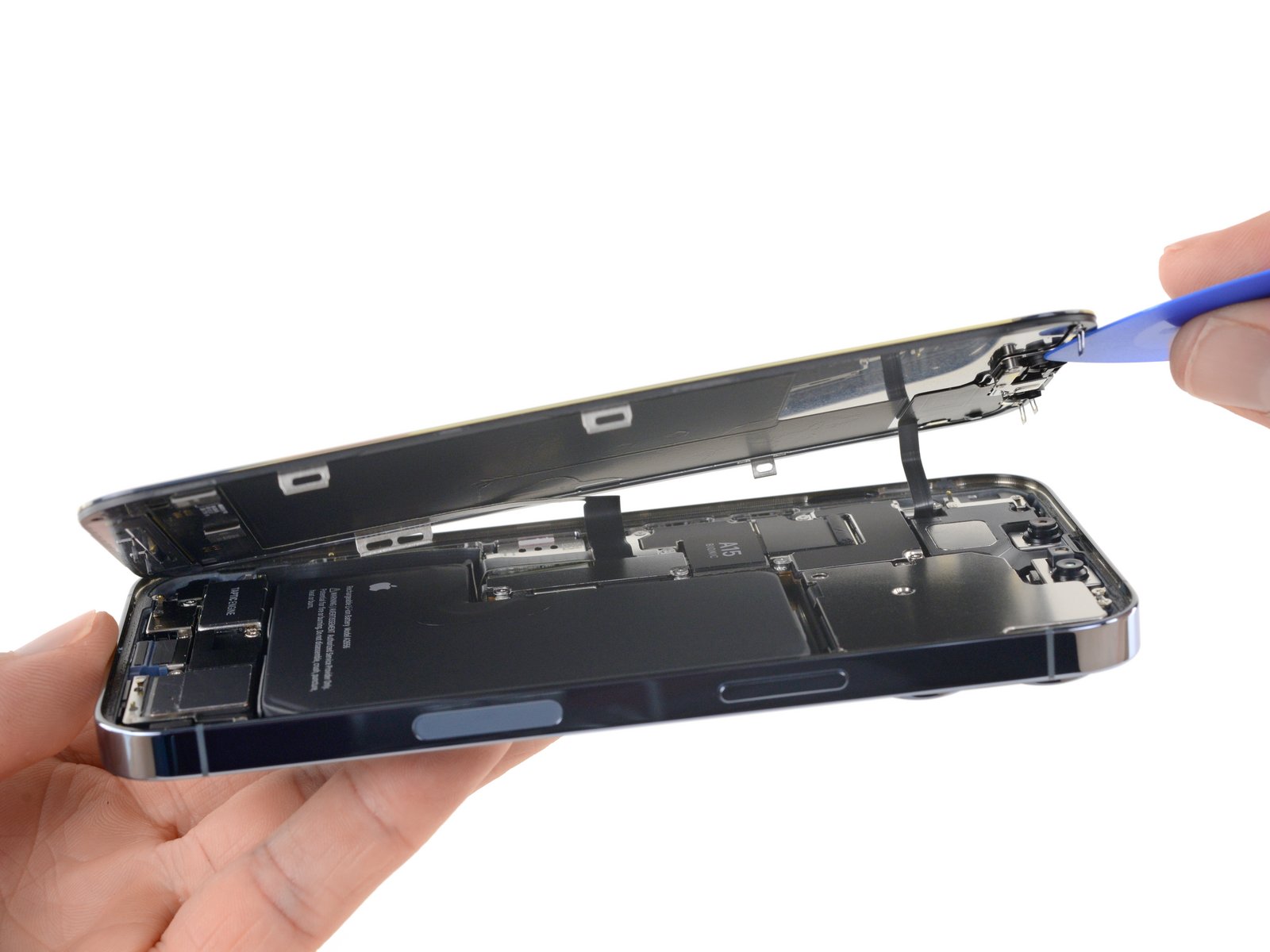

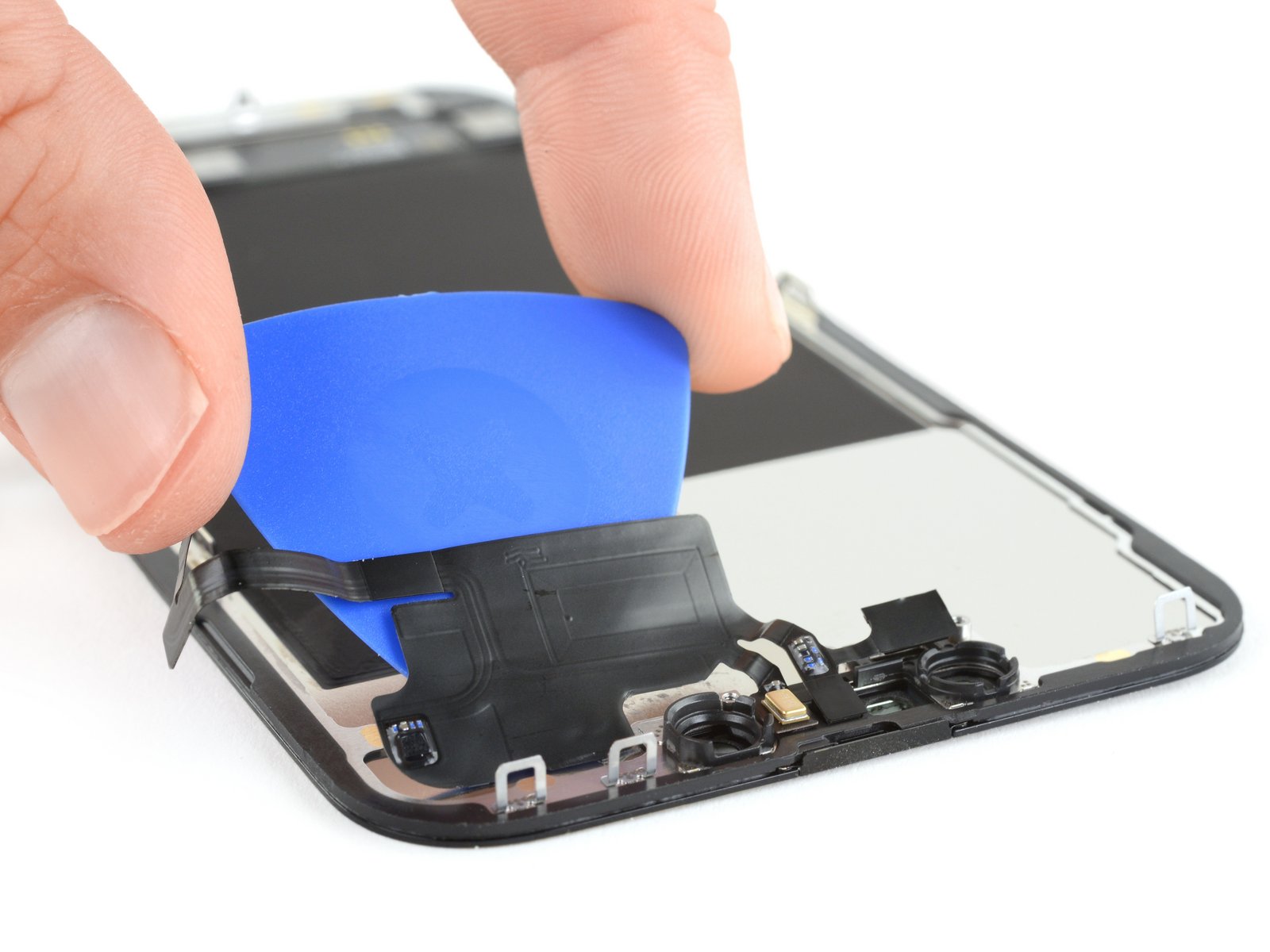

开启屏幕

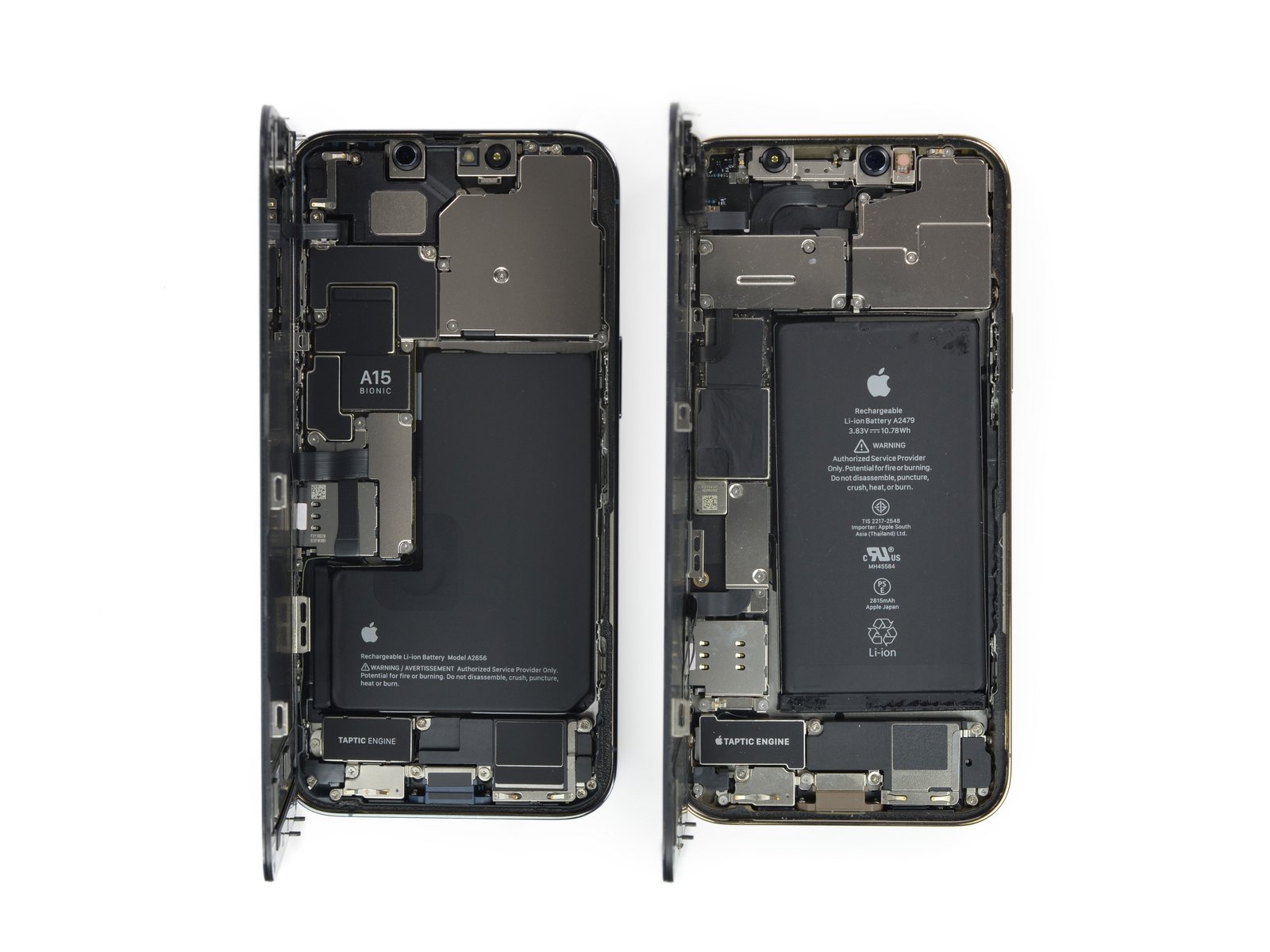

内部设计与 iPhone 12 Pro 的变化很大,左侧是 iPhone 13 Pro 右侧是 iPhone 12 Pro,可以看到有 A15 文字,同时电池上文字的版式有变化。

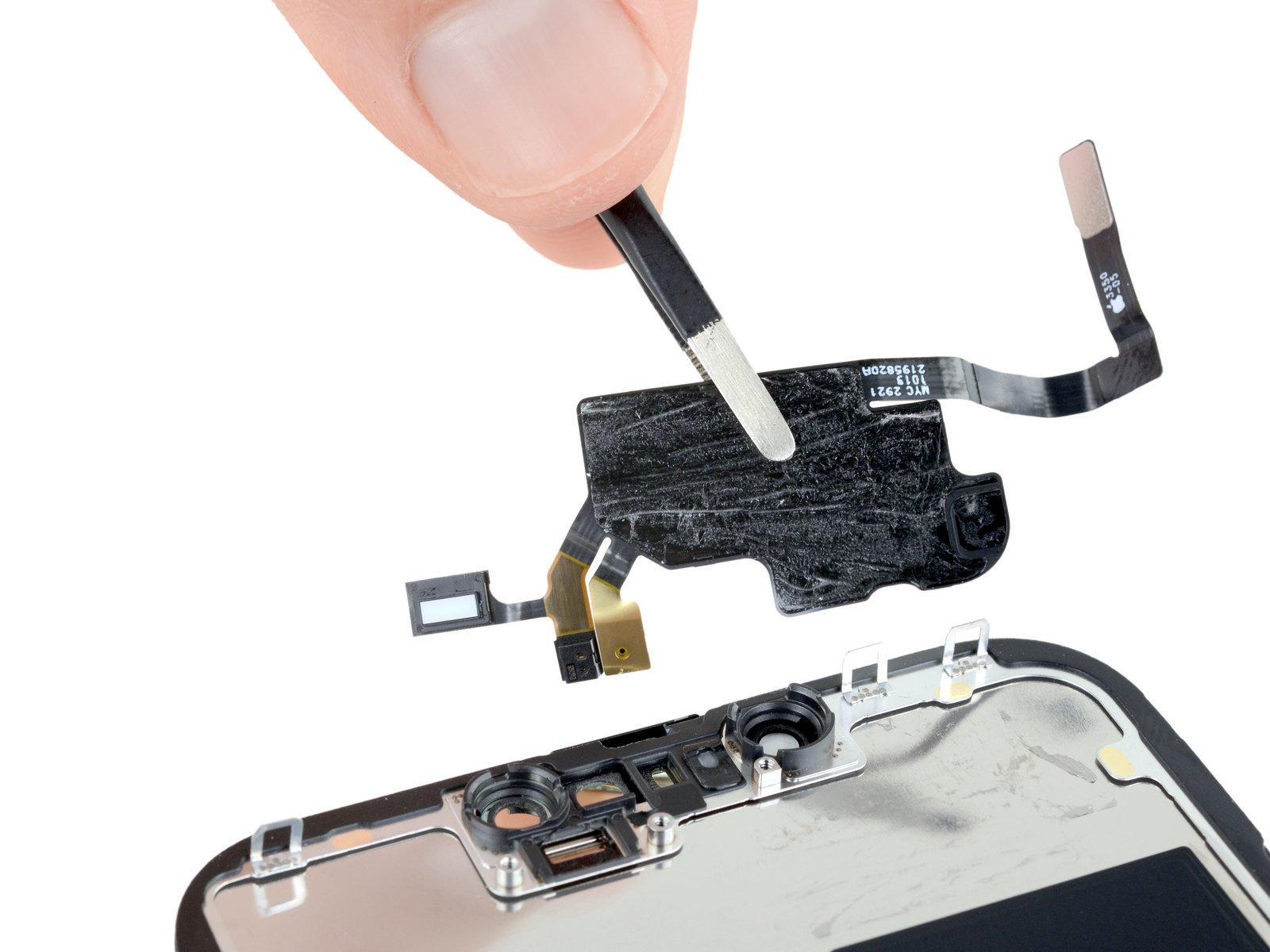

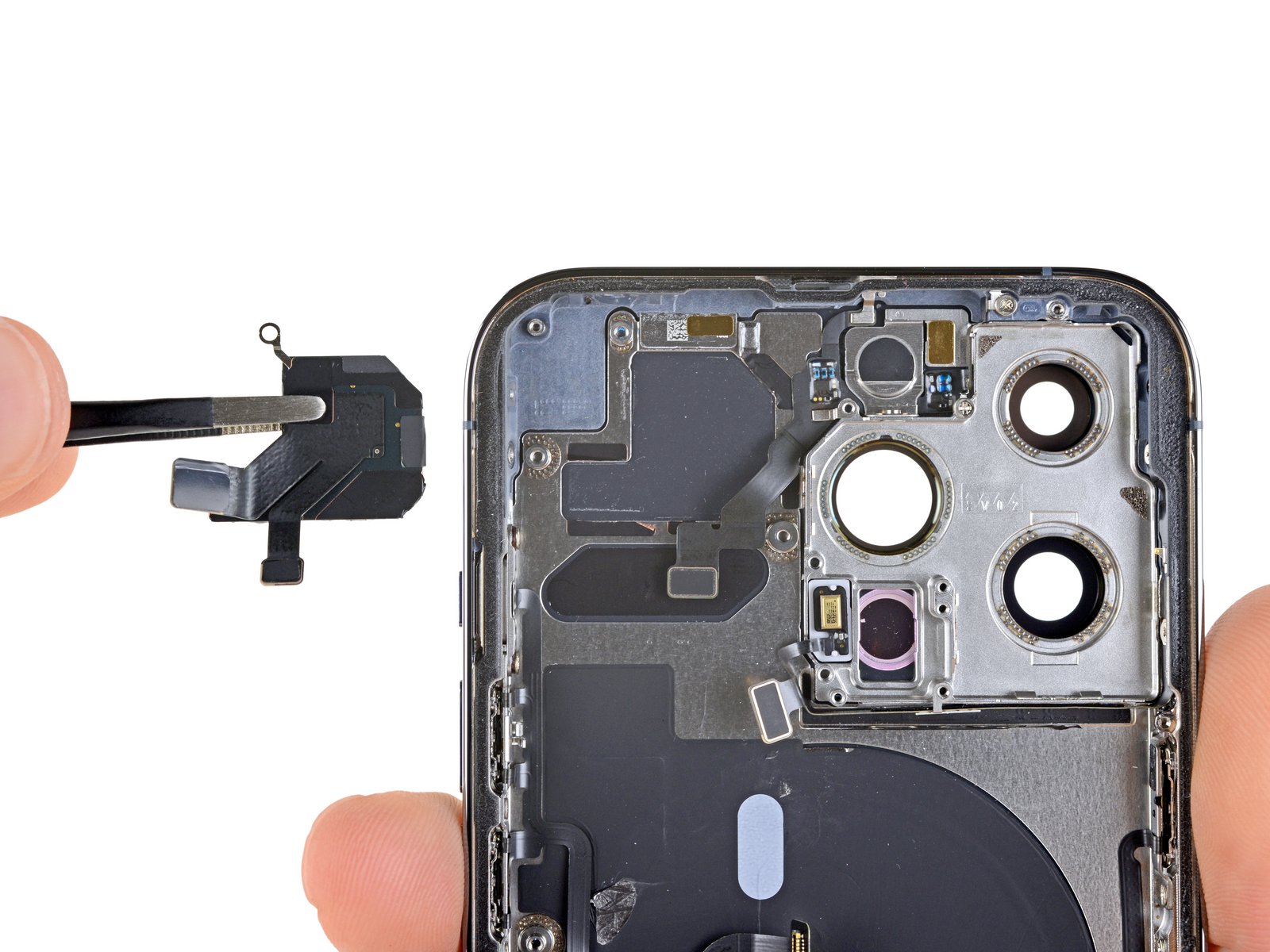

与 12 Pro 相比,屏幕不再与听筒集成,这意味着更换屏幕更容易,但换听筒有难度

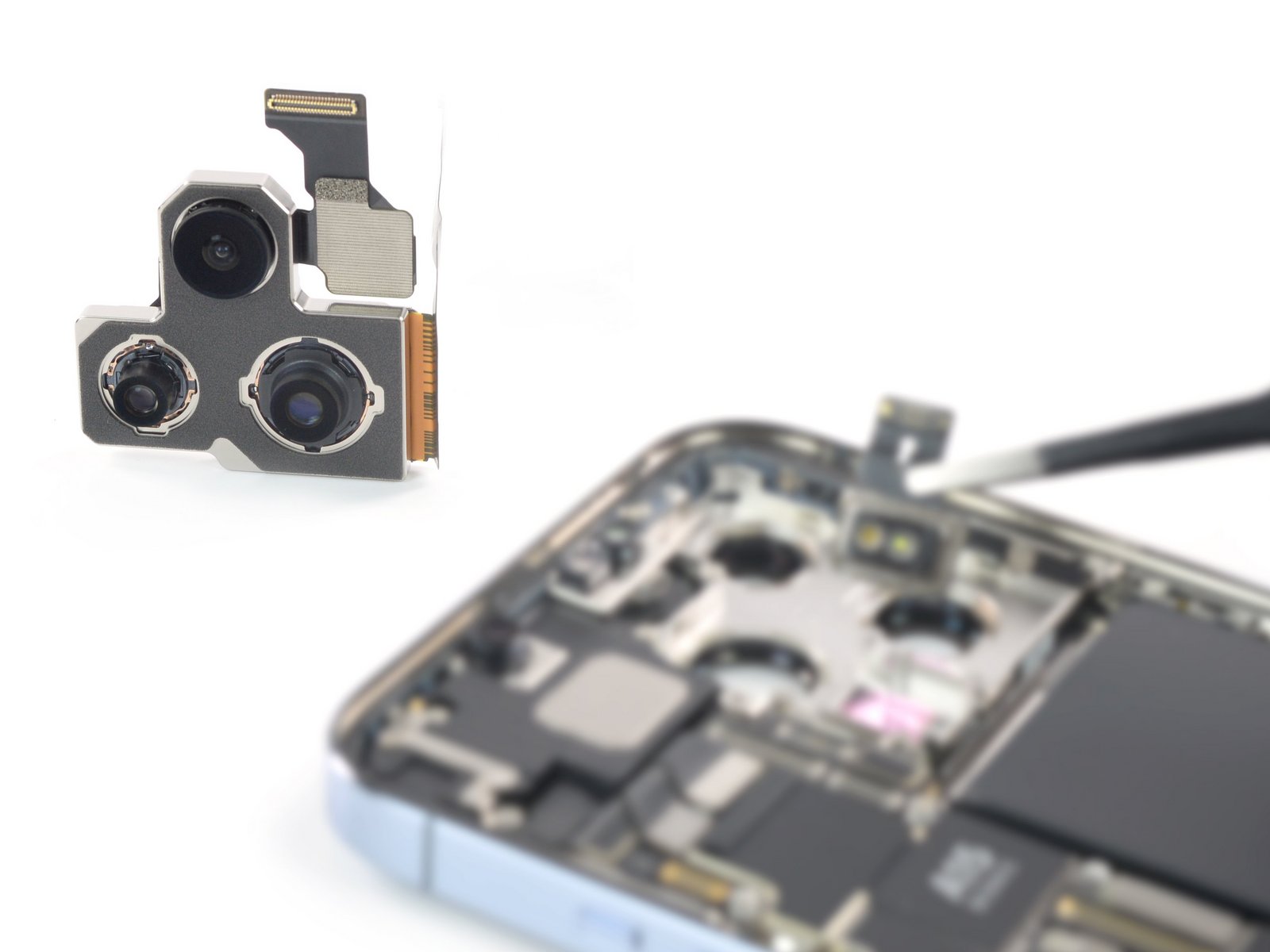

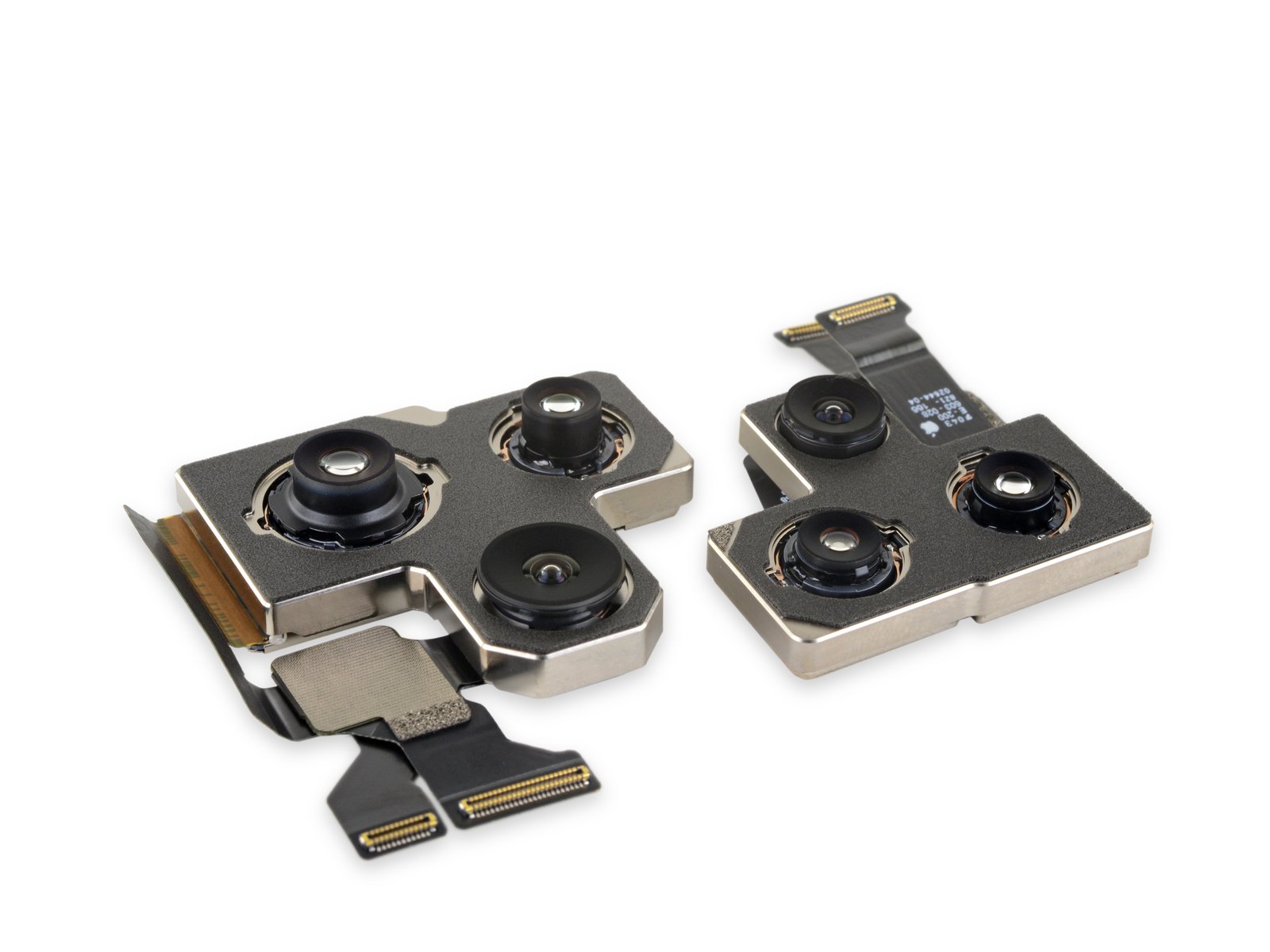

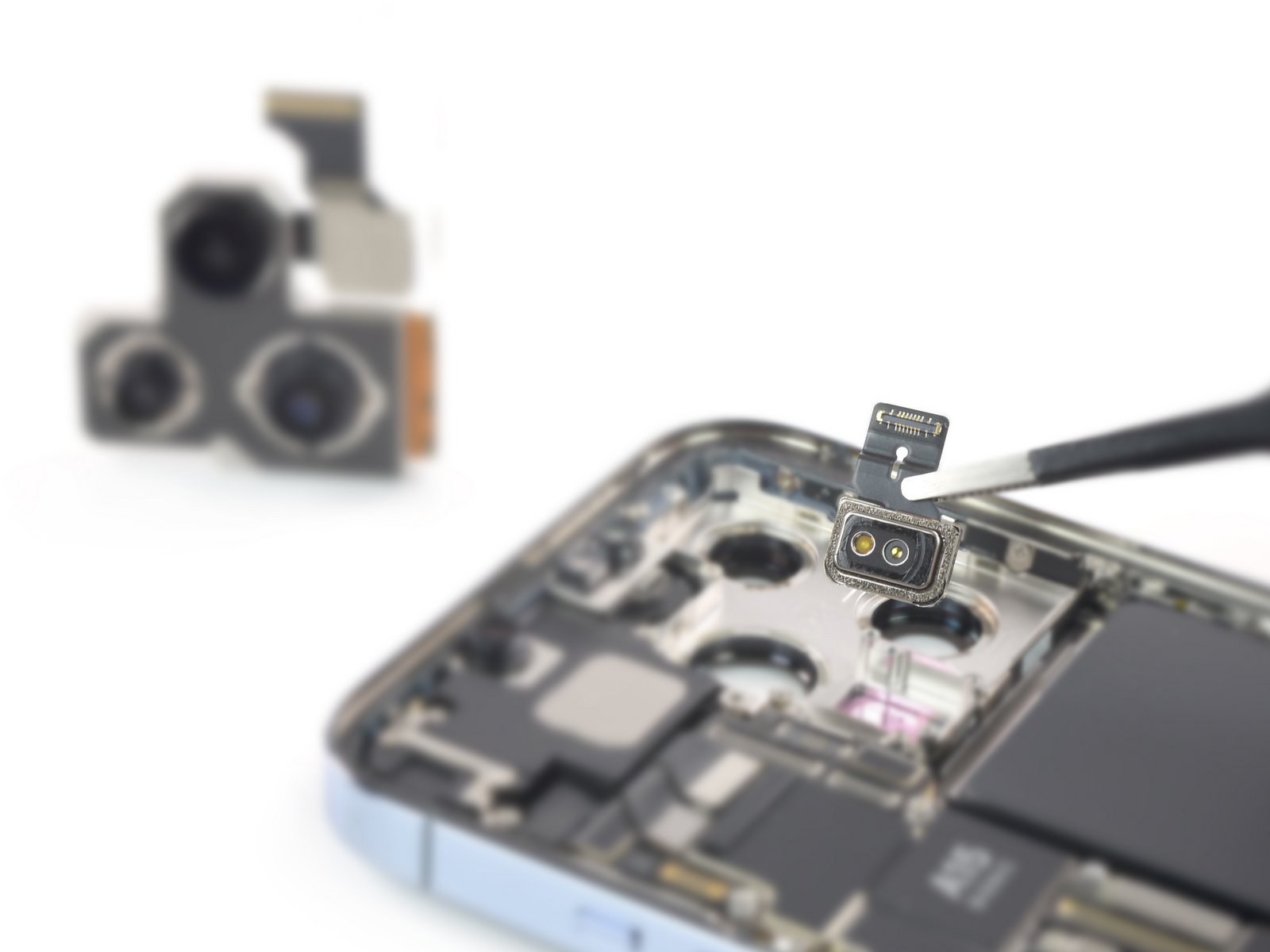

将三摄和雷达拆下


iPhone 13 Pro 的三摄比 12 Pro 的更大

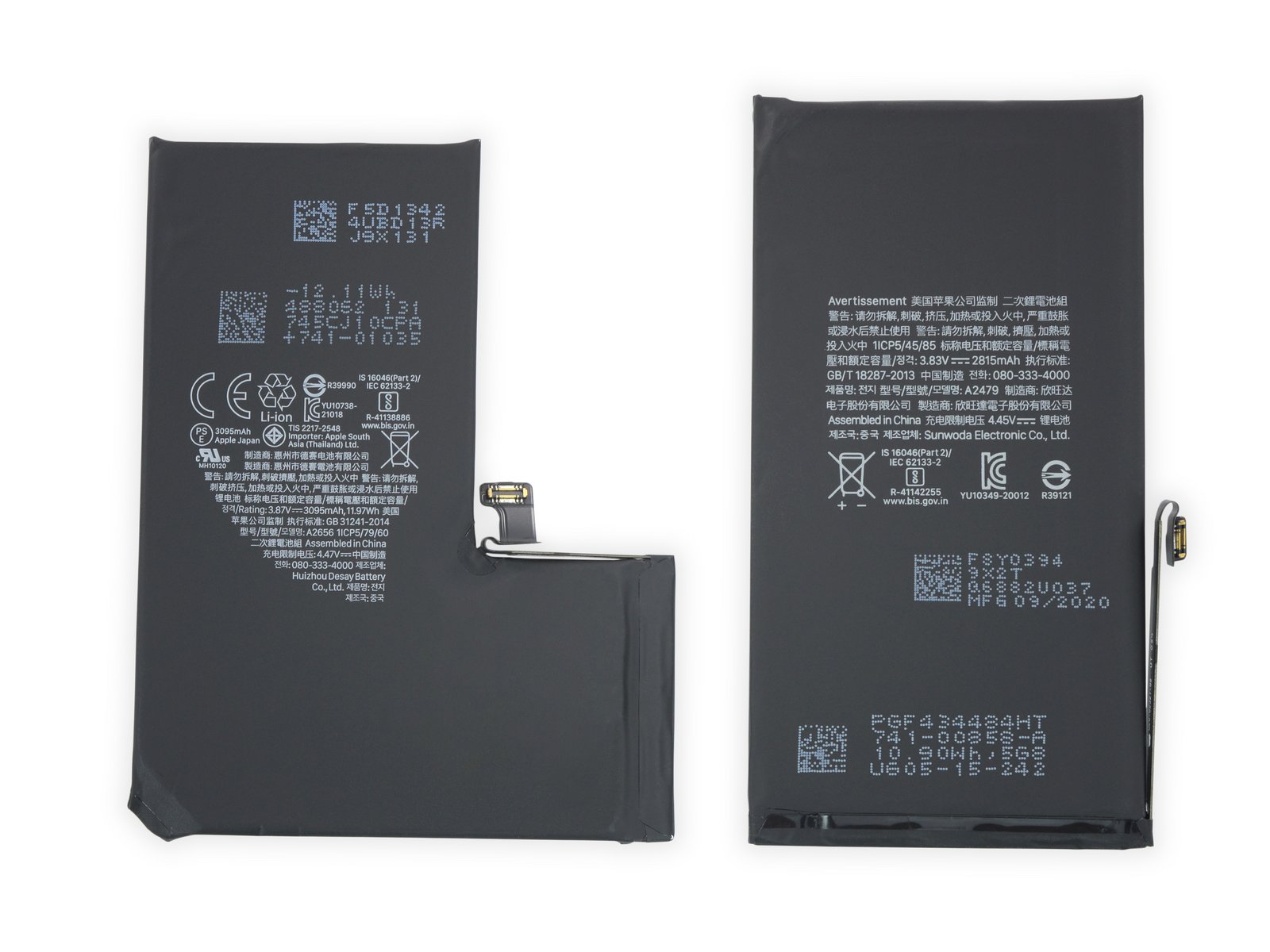

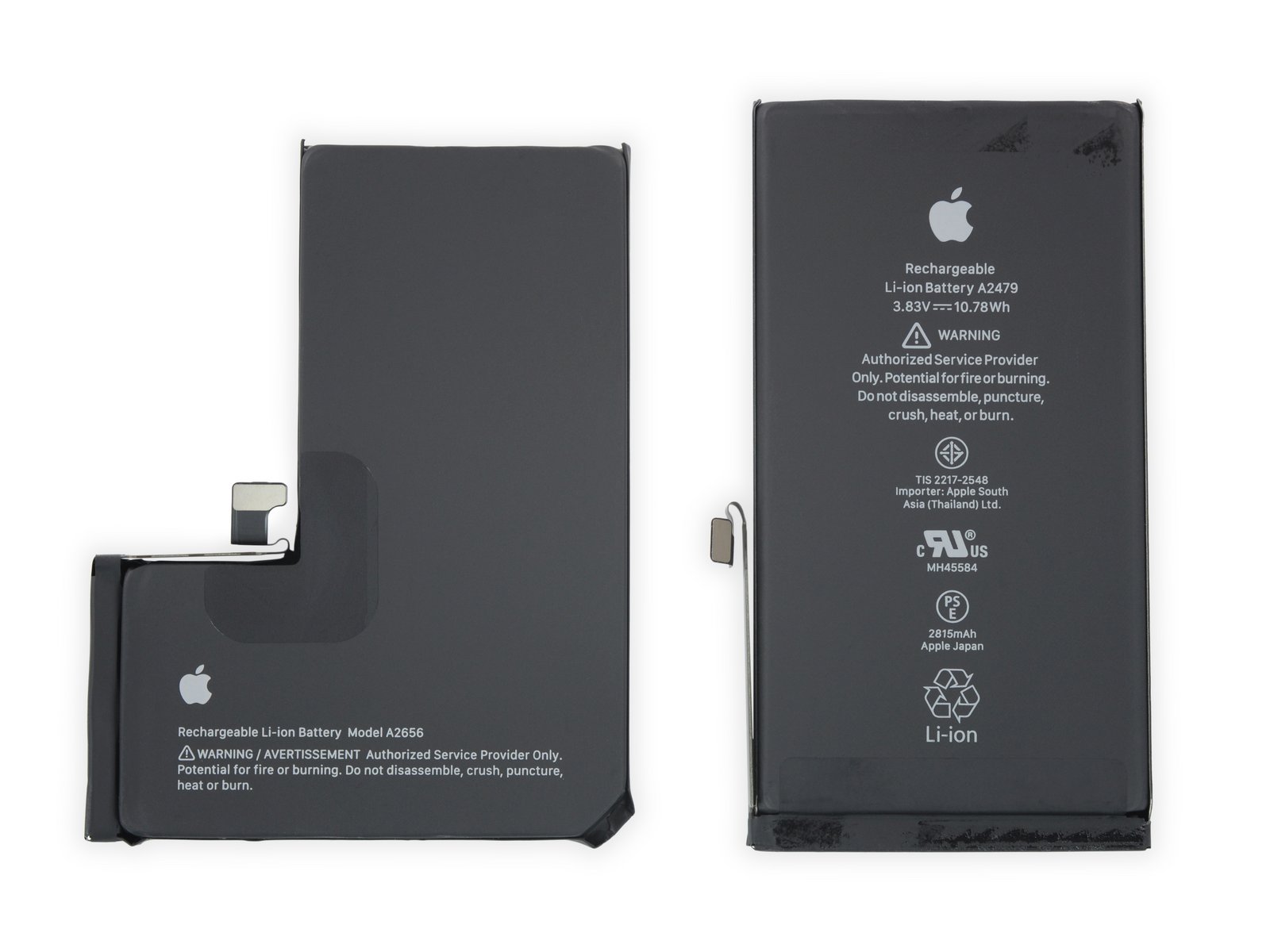

电池。13 Pro 是 L 型电池,与 13 Pro Max 一样。

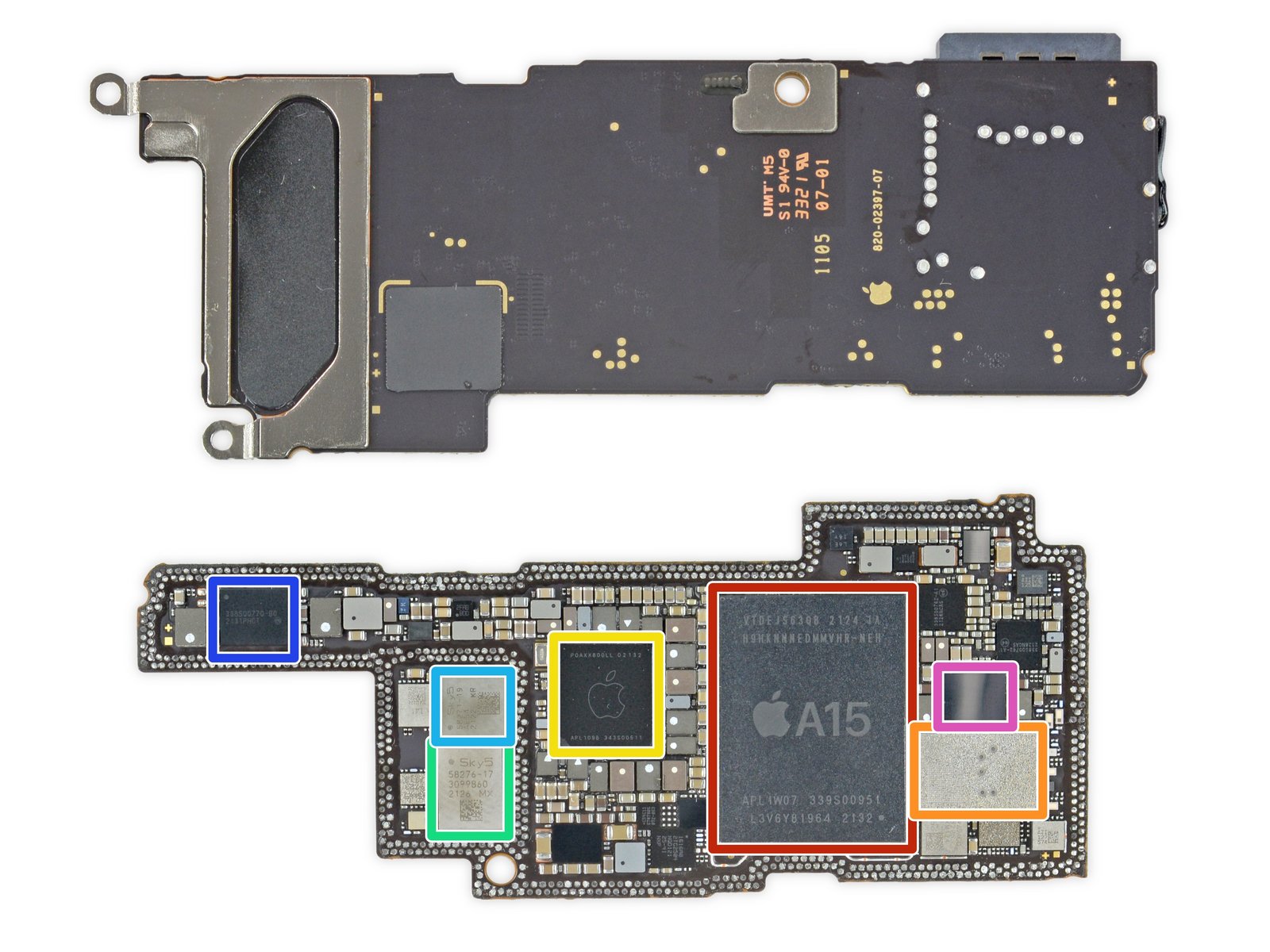

主板,SIM 卡槽焊接在主板上,芯片包括:


红色:苹果 APL1W07 A15 仿生芯片,6GB SK 海力士 LPDDR4X SDRAM
橙色:苹果/USI U1 超宽频芯片
黄色:苹果 APL 1098 电源管理 IC
绿色:Skyworks SKY58276-17 前端模块
紫色:Skyworks SKY58276-19 前端模块
蓝色:苹果 338S00770-B0 电源管理 IC
粉色:意法半导体 STB601A05 电源管理 IC

iPhone 13 Pro 继续双层主板设计,打开之后的芯片包括

红色:128GB 铠侠闪存芯片
橙色:高通 SDX60M 5G 调制解调器
橙色:高通 SDR868 5G RF 接发器
绿色:USI 339S00761 Wi-Fi/蓝牙模块
粉色:博通 AFEM-8215前端模块
蓝色:恩智浦 SN210V NFC 控制器

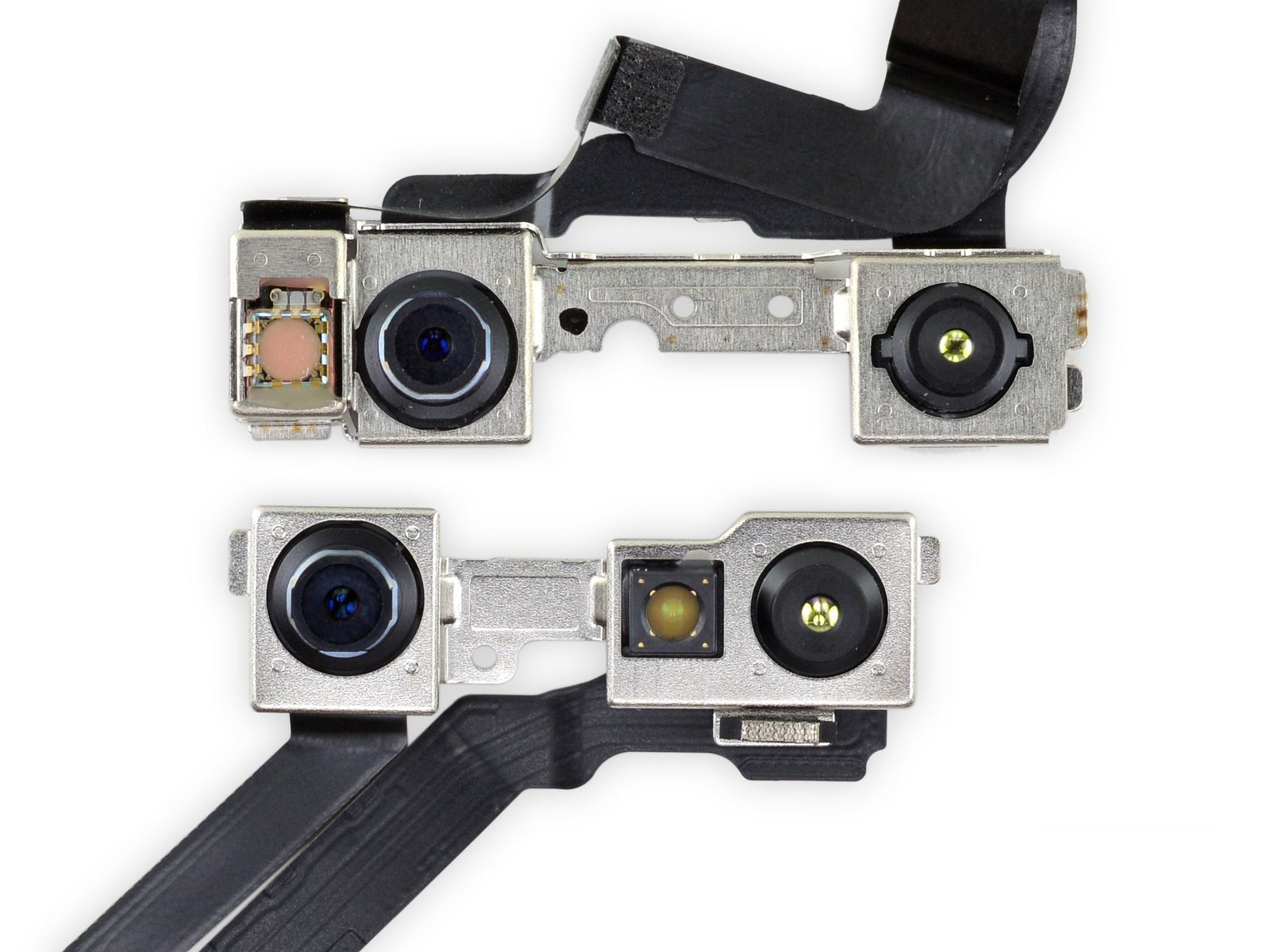

顶部的听筒,还有缩小的面容 ID

与 iPhone 12 Pro 的面容 ID 对比,长度短了 20%。

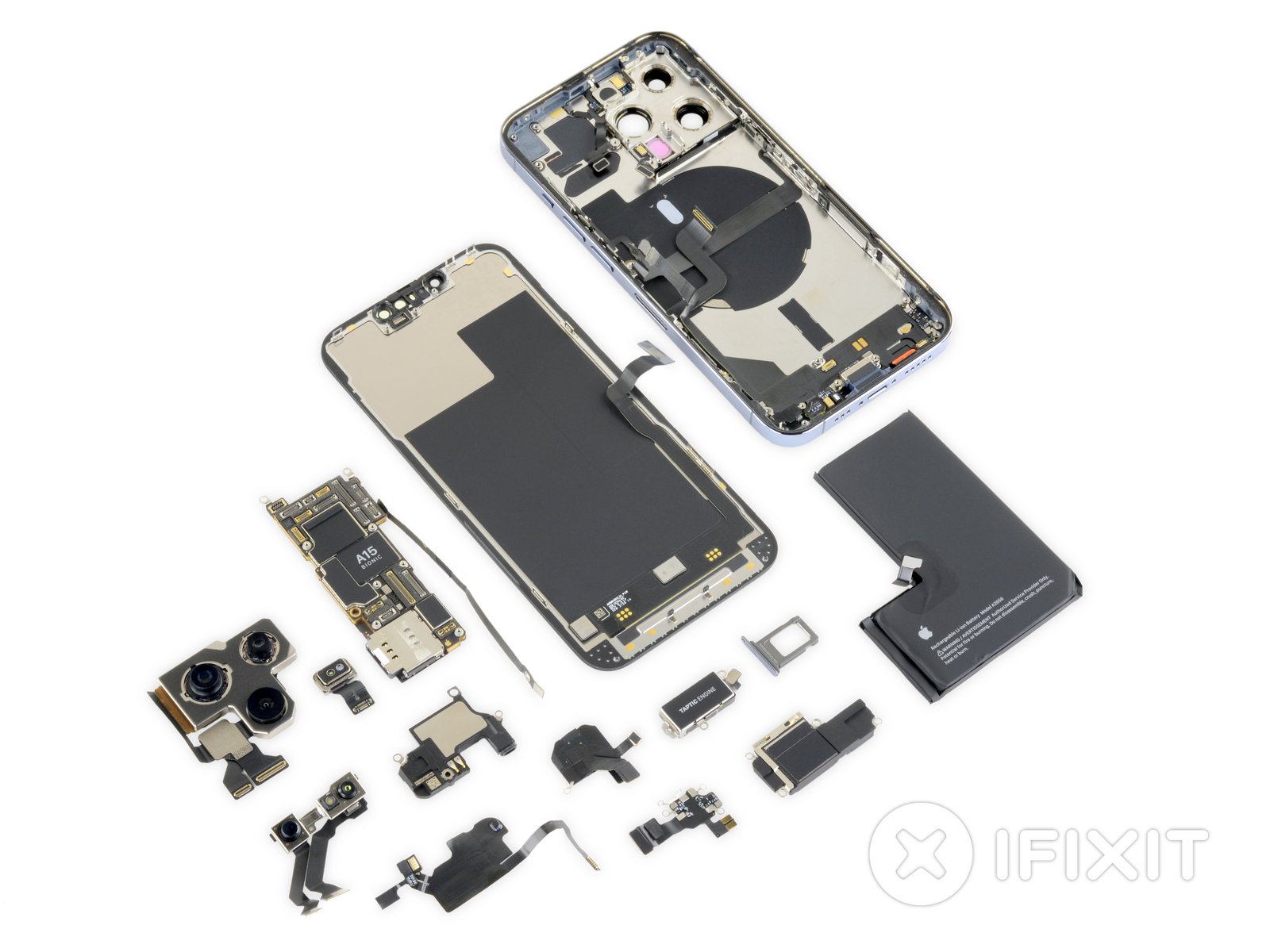

拆解完毕!全新屏幕设计,有可变刷新率,OLED 与触控层集成。听筒位置改变,换屏更容易,同时让刘海更小。L 型电池回归。
